公開番号2024169405
公報種別公開特許公報(A)
公開日2024-12-05
出願番号2024084246
出願日2024-05-23
発明の名称紐用リール
出願人高笙工業有限公司
代理人個人,個人,個人
主分類A43C 11/00 20060101AFI20241128BHJP(履物)
要約【課題】紐用リールを提供する。

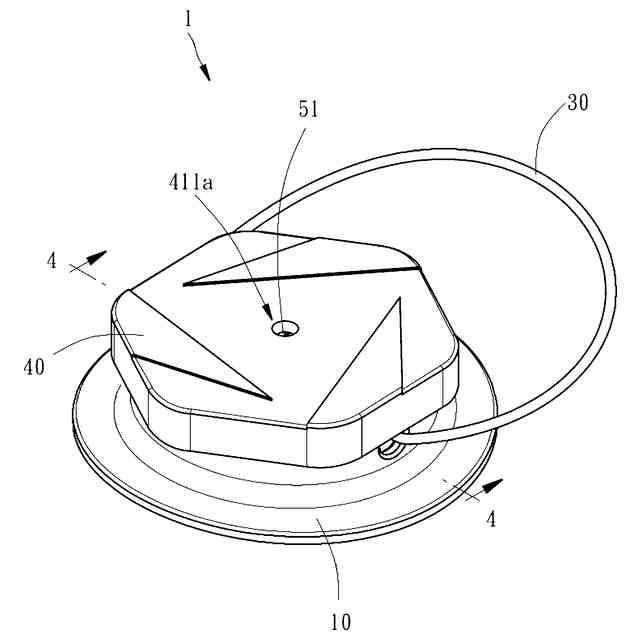

【解決手段】紐用リールはベース、リール盤およびキャップを備える。ベースは底面、円筒部、格納空間および回転軸を有する。リール盤は回転接続孔を有する。キャップはリール盤に連結され、複数の歯部を有する。ベースの円筒部は一つ以上の歯部に対応する歯止めを有する。リール盤の回転接続孔がベースの回転軸に嵌合する際、キャップはベースに対して回転するとともにリール盤を連動させるか、押し下げ位置と引き上げ位置との間にベースに対して移動するとともにリール盤を連動させる。キャップが押し下げ位置に据えられる際、複数の歯部は歯止めに引っ掛かるため、リール盤はキャップの作動によって回転軸を中心に、単一方向に回転する。キャップが引き上げ位置に据えられる際、複数の歯部は歯止めから解放されるため、リール盤はキャップの作動によって自由に回転する。

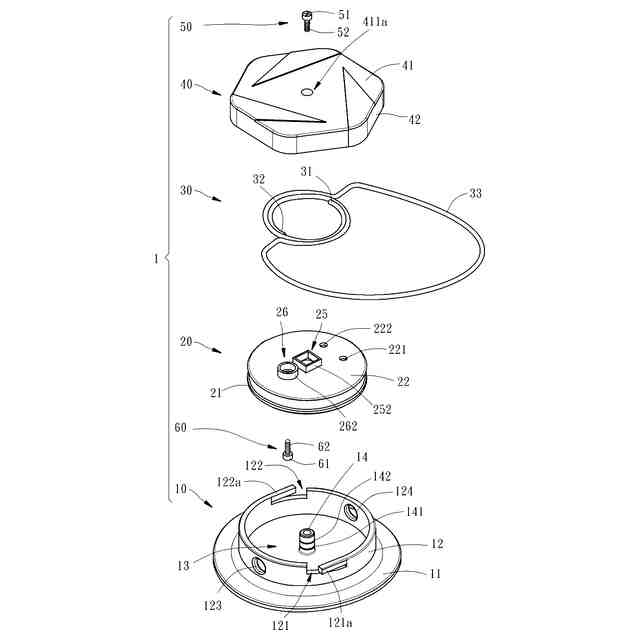

【選択図】図2
特許請求の範囲【請求項１】

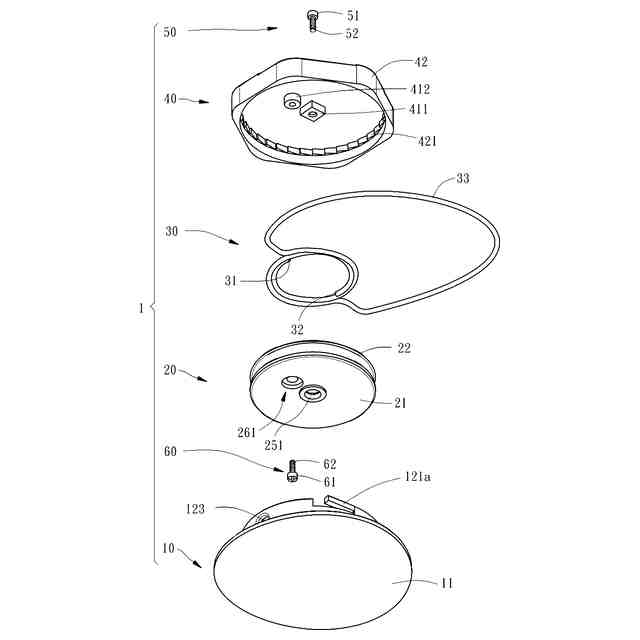

ベース、リール盤およびキャップを備え、
前記ベースは底面、円筒部、格納空間および回転軸を有し、前記円筒部は前記底面から上に伸びて形成され、一つ以上の歯止めを有し、前記格納空間は前記底面および前記円筒部から形成され、前記回転軸は前記底面かつ前記格納空間の中央から突起し、
前記リール盤は回転接続孔を有し、前記回転接続孔は前記回転軸に嵌合するため、前記リール盤は前記格納空間に回転可能に格納され、前記回転軸を中心に上下に移動することができ、
前記キャップは前記リール盤に連結されることで前記リール盤を連動させ、複数の歯部を有し、複数の前記歯部は一つ以上の前記歯止めに対応し、
前記キャップは押し下げ位置と引き上げ位置との間に前記ベースに対して移動するとともに前記リール盤を連動させ、

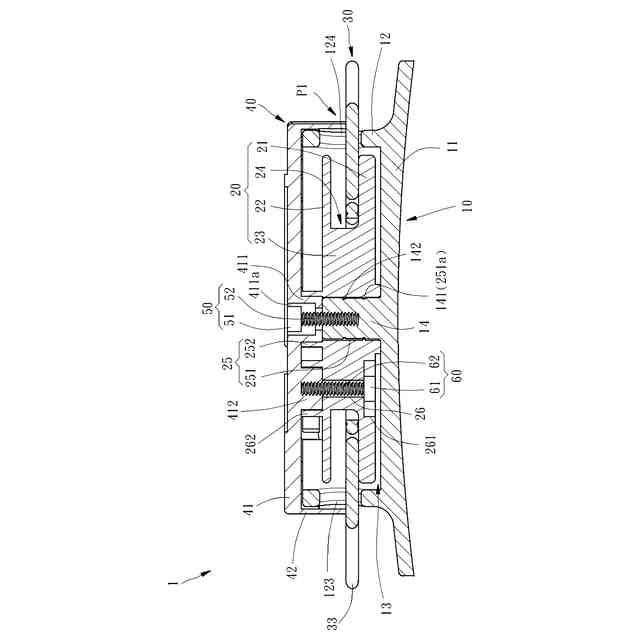

前記キャップが前記押し下げ位置に据えられる際、複数の前記歯部は一つ以上の前記歯止めに引っ掛かるため、前記リール盤は前記キャップの作動によって前記回転軸を中心に単一方向に回転し、

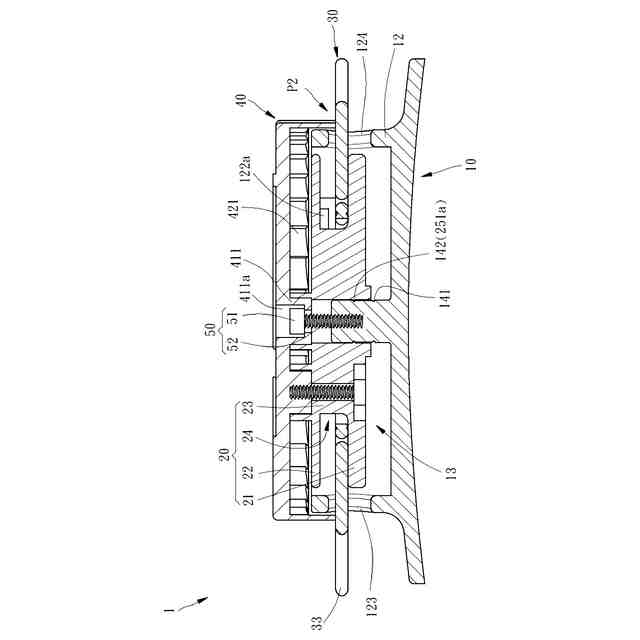

前記キャップが前記引き上げ位置に据えられる際、複数の前記歯部は一つ以上の前記歯止めから解放されるため、前記リール盤は前記キャップの作動によって自由に回転することを特徴とする紐用リール。
続きを表示（約 2,000 文字）【請求項２】
前記リール盤の前記回転接続孔は断面が円形の下方回転接続部位および断面が非円形の上方回転接続部位を有し、前記下方回転接続部位は前記回転軸に回転可能に被って配置され、前記上方回転接続部位は前記下方回転接続部位に繋がり、
前記キャップは下方に突出した駆動軸を有し、前記駆動軸と前記上方回転接続部位とは形が相互に対応し、
前記駆動軸が前記上方回転接続部位に嵌合する際、前記キャップは前記ベースに対して回転するとともに前記リール盤を連動させたり、前記押し下げ位置と前記引き上げ位置との間に前記ベースに対して移動するとともに前記リール盤を連動させたりできることを特徴とする請求項１に記載の紐用リール。
【請求項３】
さらに第一止めねじを備え、
前記第一止めねじはヘッド部と、前記ヘッド部に連結されたねじ山部とを有し、
前記キャップの前記駆動軸は皿穴を有し、
前記第一止めねじが前記駆動軸の前記皿穴を貫通して前記回転軸に締め付けられる際、前記第一止めねじの前記ヘッド部は皿穴の中に位置し、
前記キャップが前記引き上げ位置に据えられる際、前記第一止めねじの前記ヘッド部は前記皿穴の底面に当接することを特徴とする請求項２に記載の紐用リール。
【請求項４】
さらに第二止めねじを備え、
前記第二止めねじは前記キャップと前記リール盤との間に締め付けられて前記キャップと前記リール盤をまとめて固定することを特徴とする請求項２に記載の紐用リール。
【請求項５】
前記リール盤は連結固定孔を有し、
前記キャップは前記駆動軸に間隔を置いたうえで下方に突出した補助駆動軸を有し、前記補助駆動軸は前記連結固定孔に嵌合し、
前記第二止めねじはヘッド部と、前記ヘッド部に連結されたねじ山部とを有し、
前記第二止めねじの前記ねじ山部は前記連結固定孔を貫通して前記キャップの前記補助駆動軸に締め付けられ、前記第二止めねじの前記ヘッド部は前記リール盤に当接することを特徴とする請求項４に記載の紐用リール。
【請求項６】
前記ベースの前記回転軸は外周面に第一環状溝および第二環状溝を有し、
前記リール盤の前記回転接続孔は壁面に環状係止部を有し、
前記キャップが前記押し下げ位置に据えられる際、前記環状係止部は前記第一環状溝に嵌まり込み、
前記キャップが前記引き上げ位置に据えられる際、前記環状係止部は前記第二環状溝に嵌まり込むことを特徴とする請求項１に記載の紐用リール。
【請求項７】
前記ベースにおいて、前記円筒部は相互に対応する第一穿孔および第二穿孔を有し、一つ以上の前記歯止めは相互に対応する第一歯止めおよび第二歯止めであり、前記第一歯止め、前記第二歯止め、前記第一穿孔および前記第二穿孔は前記回転軸に向かって間隔を置いて前記円筒部に配置されることを特徴とする請求項１に記載の紐用リール。
【請求項８】
前記リール盤は底面、頂面および中間部を有し、前記中間部は前記頂面と前記底面との間に連結され、前記回転接続孔は前記底面、前記頂面および前記中間部を貫通することを特徴とする請求項１に記載の紐用リール。
【請求項９】

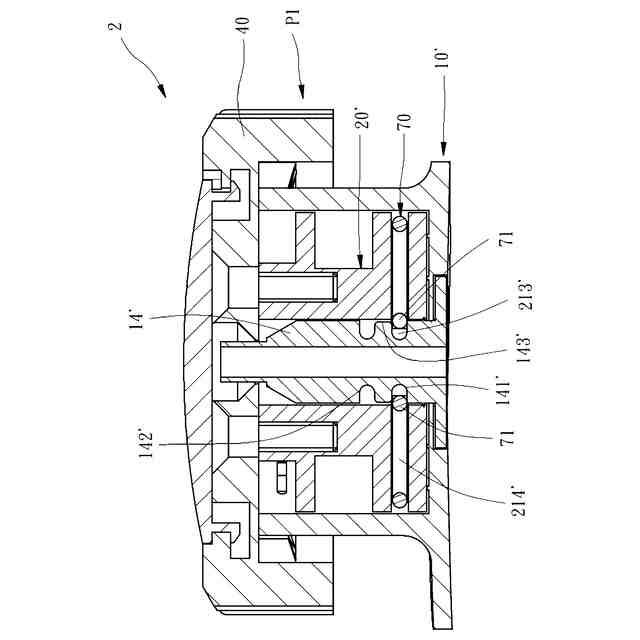

さらに弾性ユニットを備え、
前記弾性ユニットは二つの弾性当接部を有し、
前記リール盤は底面を有し、前記底面は第一部分、第二部分および連結部から構成され、前記第一部分および前記第二部分は相互に間隔を置いて配置され、前記連結部は前記第一部分および前記第二部分を連結し、
前記弾性ユニットの二つの前記弾性当接部は前記リール盤の前記連結部の両側に別々に当接し、
前記ベースの前記回転軸は外周面に第一環状溝および第二環状溝を有し、
前記キャップが前記押し下げ位置に据えられる際、前記弾性ユニットのそれぞれの前記弾性当接部は前記回転軸の前記第一環状溝に当接し、

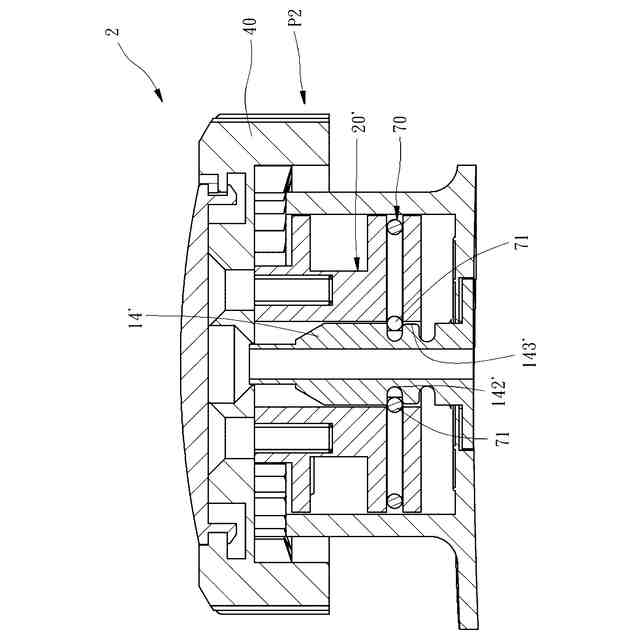

前記キャップが前記引き上げ位置に据えられる際、前記弾性ユニットのそれぞれの前記弾性当接部は前記回転軸の前記第二環状溝に当接することを特徴とする請求項１に記載の紐用リール。
【請求項１０】
前記リール盤はさらに格納溝を有し、前記格納溝は前記リール盤の前記底面の前記第一部分、前記第二部分および前記連結部の間に形成され、
前記弾性ユニットはさらに二つの前記弾性係止部の間に位置する円弧状部位を有し、前記円弧状部位は前記リール盤の前記格納溝に格納されるため、前記弾性ユニットは前記キャップの作動によって前記リール盤とともに前記回転軸に向かって上下に移動することができることを特徴とする請求項９に記載の紐用リール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、リールに関し、詳しくは構造および部品交換の簡易化が実現できる簡単紐用リールに関するものである。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
紐が付いている靴を履く時、靴の両側に紐を交差させて配列させ、紐の二つの先端部を結んで紐をしっかり縛れば靴のフィット感および履き心地を向上させることができる。しかし、靴を着脱する際、紐を解いたり結んだりする動きは未就学児または高齢者にとって難しいことである。
【０００３】
また、工事現場の関係者または競輪などの競技選手または参加者には、激しい運動または外部の物体との間に生じた摩擦に伴って紐の二つの先端部が緩くなることが原因で事故の可能性が高まるため、休憩以外の時間は靴の紐をしっかり締めていなければならない。しかし、休憩時間に足を十分に休ませるためにしっかり締めた靴の紐を緩めなければならない。言い換えれば、それらの状況に応じるために靴の紐を締めたり緩めたりできる装置が必要である。
【０００４】
それに対し、従来の紐用リールは紐を締めたり緩めたりすることができるが、部品が多く構造が複雑であるため、組立作業が難しく、製品の生産性が低下するという問題がある。また故障の時にメンテナンスおよび部品の交換が難しいため、製品のメンテナンス性が低いという問題がある。つまり、従来の紐用リールには改善の余地がある。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は上述した問題に鑑み、部品および構造の簡易化が実現でき、メンテナンスおよび部品の交換が容易である紐用リールを提供することを主な目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決するため、紐用リールはベース、リール盤およびキャップを備える。ベースは底面、円筒部、格納空間および回転軸を有する。リール盤は回転接続孔を有する。キャップはリール盤に連結され、複数の歯部を有する。ベースの円筒部は一つ以上の歯部に対応する歯止めを有する。リール盤の回転接続孔がベースの回転軸に嵌合する際、キャップはベースに対して回転するとともにリール盤を連動させるか、押し下げ位置と引き上げ位置との間にベースに対して移動するとともにリール盤を連動させる。キャップが押し下げ位置に据えられる際、複数の歯部は歯止めに引っ掛かるため、リール盤はキャップの作動によって回転軸を中心に、単一方向に回転する。キャップが引き上げ位置に据えられる際、複数の歯部は歯止めから解放されるため、リール盤はキャップの作動によって自由に回転する。
【０００７】
上述した構造特徴により、リール盤はキャップの作動によってベースに向かって押し下げ位置と引き上げ位置との間を移動したうえで紐を巻き取ったり、紐を放出したりすることができる。即ち本発明による紐用リールは従来の紐用リールが持つ紐を締めたり緩めたりする機能を果たすことができる。また本発明による紐用リールは部品および構造の簡易化が実現でき、メンテナンスおよび部品の交換が容易であるため、製品の生産性とメンテナンスの容易さを向上させることができる。
【０００８】
比較的好ましい場合、リール盤の回転接続孔は断面が円形の下方回転接続部位および断面が非円形の上方回転接続部位を有する。下方回転接続部位は回転軸に被って回転可能に配置される。上方回転接続部位は下方回転接続部位に繋がる。キャップは下方に突出した駆動軸を有する。駆動軸と上方回転接続部位とは形が相互に対応する。駆動軸が上方回転接続部位に嵌合する際、キャップはベースに対して回転するとともにリール盤を連動させたり、押し下げ位置と引き上げ位置との間にベースに対して移動するとともにリール盤を連動させたりすることができる。詳しく言えば、回転接続孔の下方回転接続部位は回転軸に被さって配置される。駆動軸が回転接続孔の上方回転接続部位に嵌合する際、キャップはベースの回転軸に対して上下に移動したり回転したりしながら、リール盤を連動させることができる。
【０００９】
比較的好ましい場合、キャップの駆動軸は皿穴を有する。紐用リールはさらに第一止めねじを備える。第一止めねじはヘッド部と、ヘッド部に連結されたねじ山部とを有する。第一止めねじが駆動軸の皿穴を貫通して回転軸に締め付けられる際、第一止めねじのヘッド部は皿穴に位置する。キャップが引き上げ位置に据えられる際、第一止めねじのヘッド部は皿穴の底面に当接することでキャップを最大の引き上げ位置に維持する。
【００１０】
比較的好ましい場合、紐用リールはさらに第二止めねじを備える。第二止めねじはキャップとリール盤との間に締め付けられてキャップとリール盤をまとめて固定する。
（【００１１】以降は省略されています）
