公開番号2025178926
公報種別公開特許公報(A)
公開日2025-12-09
出願番号2024085804
出願日2024-05-27
発明の名称整流回路およびAC/DCコンバータ
出願人ローム株式会社
代理人個人,個人
主分類H02M 3/28 20060101AFI20251202BHJP(電力の発電,変換,配電)
要約【課題】AC/DCコンバータを小型化する。
【解決手段】整流回路200において、ブリッジ回路210は、交流電圧V_ACを整流する。電圧クランプ回路220は、ブリッジ回路210の出力端子と接地ラインの間に順に直列に接続されたクランプトランジスタQ3および平滑キャパシタC1を含み、ブリッジ回路210の出力電圧V_RECTに応じて、クランプトランジスタQ3のオン、オフを制御する。後段のDC/DCコンバータ300は、平滑キャパシタC1と並列に接続される。
【選択図】図1
特許請求の範囲【請求項１】
交流電圧を整流するブリッジ回路と、
前記ブリッジ回路の出力端子と接地ラインの間に順に直列に接続されたクランプトランジスタおよび平滑キャパシタを含み、前記ブリッジ回路の出力電圧に応じて、前記クランプトランジスタのオン、オフを制御するように構成された電圧クランプ回路と、
を備え、前記接地ラインは、後段のＤＣ／ＤＣコンバータの接地ラインと共通である、整流回路。
続きを表示（約 680 文字）【請求項２】
前記ＤＣ／ＤＣコンバータは、第１整流素子、第１ブートストラップラインおよび第１ブートストラップキャパシタを含む第１ブートストラップ回路を有し、
前記クランプトランジスタはＮ型トランジスタであり、
前記電圧クランプ回路は、
出力が前記Ｎ型トランジスタの制御端子と接続されたゲートドライバと、
前記Ｎ型トランジスタの制御端子と接続された出力ノードと、前記平滑キャパシタと接続された下側電源ノードと、上側電源ノードと、を有するゲートドライバと、
前記ゲートドライバの前記上側電源ノードと接続された第２ブートストラップラインと、前記第２ブートストラップラインと前記平滑キャパシタの間に接続された第２ブートストラップキャパシタと、前記第２ブートストラップラインと前記第１ブートストラップラインの間に接続された第２整流素子と、を含む第２ブートストラップ回路と、
を含む、請求項１に記載の整流回路。
【請求項３】
請求項１または２に記載の整流回路と、
前記整流回路の前記平滑キャパシタと並列に、前記接地ラインが共通に接続されたＤＣ／ＤＣコンバータと、
を備える、ＡＣ／ＤＣコンバータ。
【請求項４】
前記ＤＣ／ＤＣコンバータは、
ハイサイドトランジスタおよびローサイドトランジスタと、
前記ハイサイドトランジスタおよび前記ローサイドトランジスタを駆動する非絶縁のゲート駆動回路と、
を含む、請求項３に記載のＡＣ／ＤＣコンバータ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、整流回路およびＡＣ／ＤＣコンバータに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
商用交流電源から電子機器への電源供給に、ＡＣ／ＤＣコンバータが使用される。ＡＣ／ＤＣコンバータは、交流電圧を整流する整流回路と、整流回路の出力電圧を負荷に適した電圧レベルに変換するＤＣ／ＤＣコンバータを含む。
【０００３】
力率改善（ＰＦＣ；Power Factor Correction）を必要としない７５Ｗ以下のＡＣ／ＤＣコンバータでは、ダイオードブリッジと電解コンデンサを組み合わせた交流整流回路を使うことが一般的であった。この構成では、電解コンデンサには、交流入力電圧のおおよそ√２倍の電圧が発生する。そのため、電解コンデンサとして、たとえば４００Ｖ高耐圧の部品を選定する必要があった。この電解コンデンサは、ＡＣ／ＤＣコンバータの小型化、低コスト化の障害となっていた。
【先行技術文献】
【特許文献】
【０００４】
特開２０２４－００１４３３号公報
【０００５】
［概要］
本開示はこうした状況に鑑みてなされたものであり、その例示的な目的のひとつは、ＡＣ／ＤＣコンバータの小型化にある。
【０００６】
本開示のある態様は、整流回路に関する。整流回路は、交流電圧を整流するブリッジ回路と、ブリッジ回路の出力端子と接地ラインの間に順に直列に接続されたクランプトランジスタおよび平滑キャパシタを含み、ブリッジ回路の出力電圧に応じて、クランプトランジスタのオン、オフを制御するように構成された電圧クランプ回路と、を備える。接地ラインは、後段のＤＣ／ＤＣコンバータの接地ラインと共通である。
【０００７】
なお、以上の構成要素を任意に組み合わせたもの、構成要素や表現を、方法、装置、システムなどの間で相互に置換したものもまた、本発明あるいは本開示の態様として有効である。さらに、この項目（課題を解決するための手段）の記載は、本発明の欠くべからざるすべての特徴を説明するものではなく、したがって、記載されるこれらの特徴のサブコンビネーションも、本発明たり得る。
【図面の簡単な説明】
【０００８】

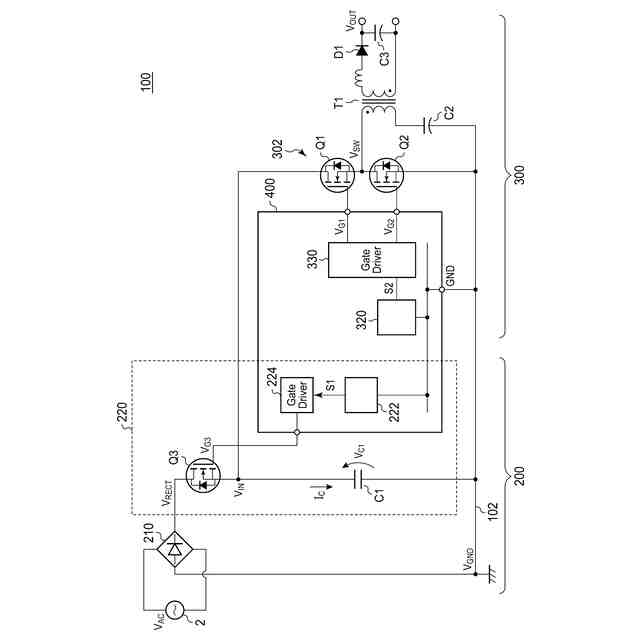

図１は、実施形態に係るＡＣ／ＤＣコンバータの回路図である。

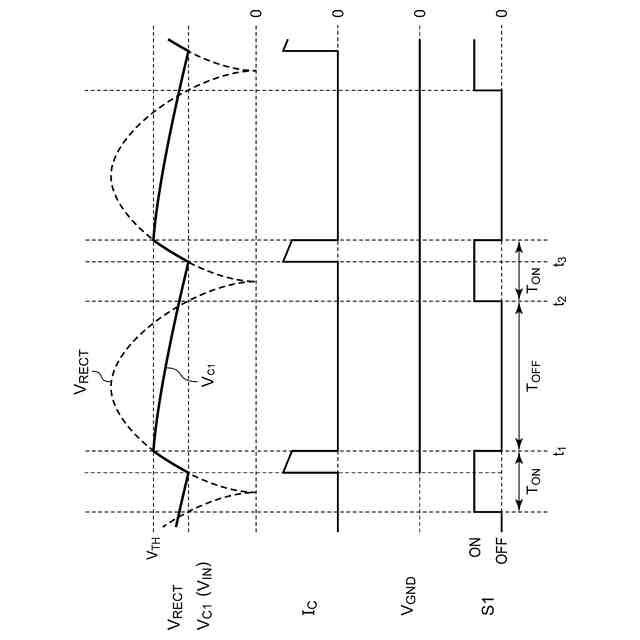

図２は、図１のＡＣ／ＤＣコンバータの動作を説明する波形図である。

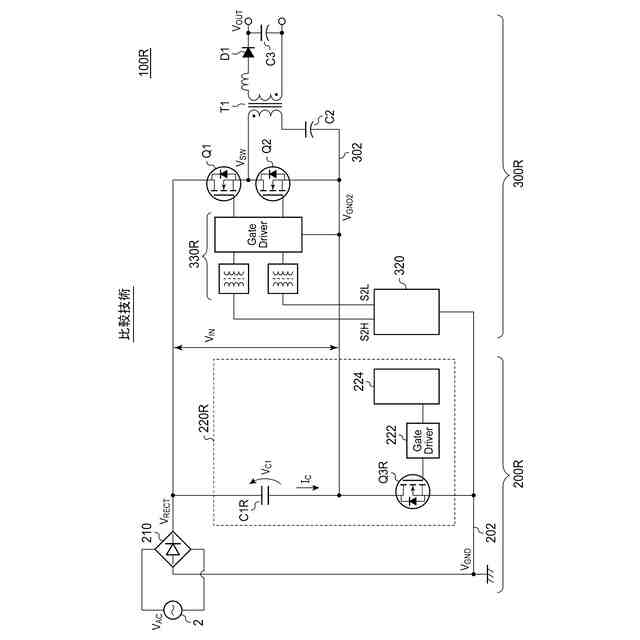

図３は、比較技術に係るＡＣ／ＤＣコンバータの回路図である。

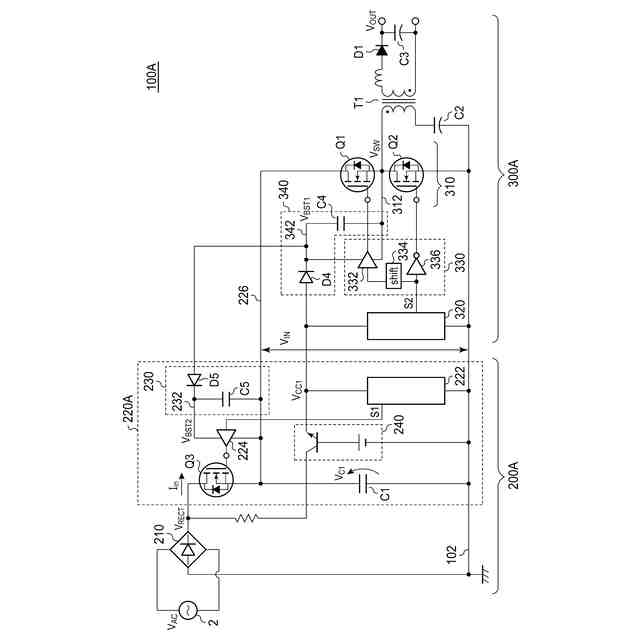

図４は、一実施例に係るＡＣ／ＤＣコンバータの回路図である。

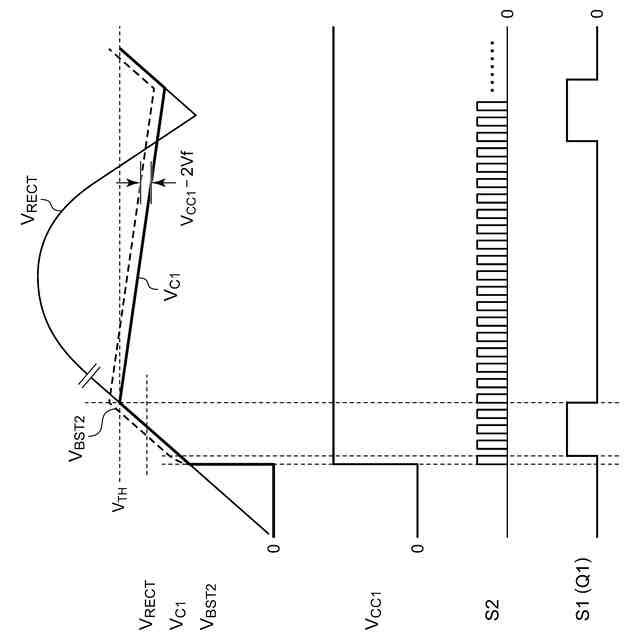

図５は、図４のＡＣ／ＤＣコンバータの動作を説明する波形図である。
【０００９】
[詳細な説明]
（実施形態の概要）
本開示のいくつかの例示的な実施形態の概要を説明する。この概要は、後述する詳細な説明の前置きとして、実施形態の基本的な理解を目的として、１つまたは複数の実施形態のいくつかの概念を簡略化して説明するものであり、発明あるいは開示の広さを限定するものではない。この概要は、考えられるすべての実施形態の包括的な概要ではなく、すべての実施形態の重要な要素を特定することも、一部またはすべての態様の範囲を線引きすることも意図していない。便宜上、「一実施形態」は、本明細書に開示するひとつの実施形態（実施例や変形例）または複数の実施形態（実施例や変形例）を指すものとして用いる場合がある。
【００１０】
一実施形態に係る整流回路は、交流電圧を整流するブリッジ回路と、ブリッジ回路の出力端子と接地ラインの間に順に直列に接続されたクランプトランジスタおよび平滑キャパシタを含み、ブリッジ回路の出力電圧に応じて、クランプトランジスタのオン、オフを制御するように構成された電圧クランプ回路と、を備える。接地ラインは、後段のＤＣ／ＤＣコンバータの接地ラインと共通である。
（【００１１】以降は省略されています）
