公開番号2025179392
公報種別公開特許公報(A)
公開日2025-12-10
出願番号2024086109
出願日2024-05-28
発明の名称スイッチギヤ
出願人株式会社東芝
代理人弁理士法人酒井国際特許事務所
主分類H02B 13/035 20060101AFI20251203BHJP(電力の発電,変換,配電)
要約【課題】筐体内にある固定主回路を従来よりも容易に取り外せる接続構造を提供する。
【解決手段】実施形態に係るスイッチギヤは、筐体と、筐体に収容され、第1の主回路と第2の主回路とにより構成される一対の固定主回路と、第1の主回路に設けられる第1の接続部材と、第2の主回路に設けられる第2の接続部材と、を有し、固定主回路は、第1の接続部材と第2の接続部材とにより接続され、第1の接続部材及び第2の接続部材は、固定主回路に対して、固定主回路との接続方向にそれぞれ移動可能に設けられる。
【選択図】図2
特許請求の範囲【請求項１】
筐体と、
前記筐体に収容され、第１の主回路と第２の主回路とにより構成される一対の固定主回路と、
前記第１の主回路に設けられる第１の接続部材と、前記第２の主回路に設けられる第２の接続部材と、を有し、
前記固定主回路は、前記第１の接続部材と前記第２の接続部材とにより接続され、
前記第１の接続部材及び前記第２の接続部材は、前記固定主回路に対して、前記固定主回路との接続方向にそれぞれ移動可能に設けられる、
スイッチギヤ。
続きを表示（約 970 文字）【請求項２】
前記第１の主回路と前記第１の接続部材との間に設けられる第１の弾性部材と、
前記第２の主回路と前記第２の接続部材との間に設けられる第３の弾性部材と、を有し、
前記第１の接続部材及び前記第２の接続部材は、前記第１の弾性部材及び前記第３の弾性部材の弾性変形によって、前記固定主回路との接続方向に移動可能に設けられる、
請求項１に記載のスイッチギヤ。
【請求項３】
前記第１の接続部材及び前記第２の接続部材は、導体と、前記導体を覆う絶縁体と、を有し、
前記第１の接続部材と前記第２の接続部材とが当接する面は、前記絶縁体に対して前記導体が突出する、
請求項１に記載のスイッチギヤ。
【請求項４】
一対の前記固定主回路の形状が同一であり、前記第１の接続部材及び前記第２の接続部材の形状も同一である、
請求項１に記載のスイッチギヤ。
【請求項５】
前記第１の接続部材と前記第２の接続部材とは、
複数の固定部材によって固定されるための複数の固定孔と、を有し、
複数の前記固定孔の間の厚みは、前記固定孔の位置の厚みよりも厚みを増したリブを有する、
請求項１に記載のスイッチギヤ。
【請求項６】
前記第１の主回路と前記第１の接続部材との少なくとも一方に、前記第１の弾性部材の外周の少なくとも一部を囲む壁部を有し、
前記第２の主回路と前記第２の接続部材との少なくとも一方に、前記第３の弾性部材の外周の少なくとも一部を囲む壁部を有する、
請求項２に記載のスイッチギヤ。
【請求項７】
前記第１の弾性部材及び前記第３の弾性部材は、内側が絶縁性材であり、前記絶縁性材の外周が導電性材で構成され、
前記固定主回路と前記第１の弾性部材と前記第３の弾性部材の外表面と、前記固定主回路と前記第１の接続部材と前記第２の接続部材の内、前記第１の弾性部材及び前記第３の弾性部材の導電性材で構成される部位と接する面と、が導電性である、
請求項２に記載のスイッチギヤ。
【請求項８】
前記固定孔は、内部が導電性である、
請求項５に記載のスイッチギヤ。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、スイッチギヤに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、固体絶縁スイッチギヤ等に用いられる固体絶縁機器の接続において、一方の凹状の主回路に対して、他方の凸状の導体が差し込まれる接続構造が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－８３１４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の固体絶縁スイッチギヤに収納された固定主回路は、一方の凹状の導体に対して、他方の凸状の導体が差し込まれる接続構造が採用されている。そのため、筐体内にある各固定主回路を分解する際に、一方向のみしか取り外しできない。
【０００５】
本発明が解決する課題の一例は、筐体内にある固定主回路を従来よりも容易に取り外せる接続構造を提供することである。
【課題を解決するための手段】
【０００６】
実施形態に係るスイッチギヤは、筐体と、筐体に収容され、第１の主回路と第２の主回路とにより構成される一対の固定主回路と、第１の主回路に設けられる第１の接続部材と、第２の主回路に設けられる第２の接続部材と、を有し、固定主回路は、第１の接続部材と第２の接続部材とにより接続され、第１の接続部材及び第２の接続部材は、固定主回路に対して、固定主回路との接続方向にそれぞれ移動可能に設けられる。
【図面の簡単な説明】
【０００７】

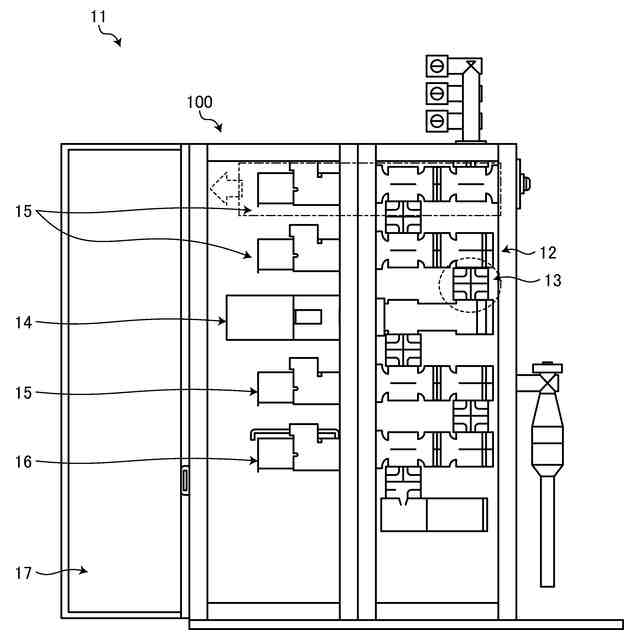

図１は、本実施形態のスイッチギヤの一例を示す側面図である。

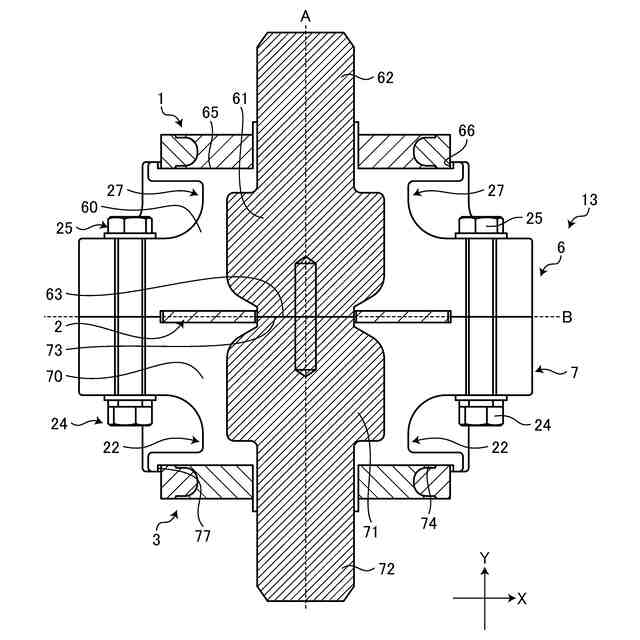

図２は、本実施形態の接続構造の一例を示す断面図である。
図３は、本実施形態の接続部材の一例を示す図である。
図４は、本実施形態の接続構造の一例を示す断面図である。
【発明を実施するための形態】
【０００８】
以下、実施形態に係るスイッチギヤ１１を図面に基づいて説明する。以下に記載する実施形態の構成、並びに当該構成によってもたらされる作用及び結果（効果）は、あくまで一例であって、以下の記載内容に限られるものではない。なお、本明細書では、序数は、部品や部材を区別するためだけに用いられており、順番や優先度を示すものではない。
【０００９】
図１は、本実施形態に係るスイッチギヤ１１の側面図である。本実施形態のスイッチギヤ１１は、固体絶縁スイッチギヤである。なお、スイッチギヤ１１は、これに限定されない。
【００１０】
図１に示すように、スイッチギヤ１１は、筐体１００に収納された操作機構と、固定主回路１２と、接続部材１３と、遮断器１４と、断路器１５と、接地装置１６などの機器を備える。
（【００１１】以降は省略されています）
