公開番号2025167554
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024072308
出願日2024-04-26
発明の名称ディスク装置
出願人株式会社東芝,東芝デバイス&ストレージ株式会社
代理人弁理士法人スズエ国際特許事務所
主分類G11B 21/02 20060101AFI20251030BHJP(情報記憶)
要約【課題】ストッパに衝突時のアクチュエータアッセンブリの変位量を低減可能なディスク装置を提供することにある。
【解決手段】実施形態によれば、ディスク装置は、ディスク状の記録媒体と、回動可能に設けられたアクチュエータアッセンブリと、前記アクチュエータアッセンブリに支持された磁気ヘッドと、前記アクチュエータアッセンブリに当接可能に配置され、前記アクチュエータアッセンブリの第1方向への移動を規制する第1ストッパと、前記アクチュエータアッセンブリが前記第1ストッパに当接した後に前記アクチュエータアッセンブリが当接する位置に配置され、前記アクチュエータアッセンブリの前記第1方向への移動を規制する第1補助ストッパと、を具備している。
【選択図】図13
特許請求の範囲【請求項１】
ディスク状の記録媒体と、
回動可能に設けられたアクチュエータアッセンブリと、
前記アクチュエータアッセンブリに支持された磁気ヘッドと、
前記アクチュエータアッセンブリに当接可能に配置され、前記アクチュエータアッセンブリの第１方向への移動を規制する第１ストッパと、
前記アクチュエータアッセンブリが前記第１ストッパに当接した後に前記アクチュエータアッセンブリが当接する位置に配置され、前記アクチュエータアッセンブリの前記第１方向への移動を規制する第１補助ストッパと、
を具備している、ディスク装置。
続きを表示（約 1,600 文字）【請求項２】
前記第１ストッパは、前記アクチュエータアッセンブリに当接可能に設けられた弾性を有する緩衝部材を具備し、
前記第１補助ストッパは、前記緩衝部材が前記第１方向に弾性変形しきる前に前記アクチュエータアッセンブリに当接する位置に設けられている、請求項１に記載のディスク装置。
【請求項３】
前記記録媒体および前記アクチュエータアッセンブリが配置されたベースと、ベースの開口を閉塞したトップカバーと、を有する筐体を更に備え、
前記第１ストッパは前記ベースに設けられ、前記第１補助ストッパは前記トップカバーに設けられている、請求項１に記載のディスク装置。
【請求項４】
前記筐体は、前記ベースと前記トップカバーとの間に挟持されたガスケットを有し、
前記第１補助ストッパは、前記ガスケットの材料で形成され、前記トップカバーの内面上に配置されている、請求項３に記載のディスク装置。
【請求項５】
前記アクチュエータアッセンブリは、前記ベースに回動自在に支持されたアクチュエータブロックと、前記アクチュエータブロックから前記記録媒体の側に延出したアームおよびサスペンションと、前記サスペンションの延出端に支持された前記磁気ヘッドと、前記アクチュエータブロックから前記アームと反対の方向に延出した支持フレームと、を含み、
前記第１ストッパは、前記支持フレームに当接可能な位置に配置され、
前記第１補助ストッパは、前記アームに当接可能な位置に配置されている、請求項３に記載のディスク装置。
【請求項６】
前記アクチュエータアッセンブリは、当接面を有し前記ベースに回動自在に支持されたアクチュエータブロックと、前記アクチュエータブロックから前記記録媒体の側に延出したアームおよびサスペンションと、前記サスペンションの延出端に支持された前記磁気ヘッドと、前記アクチュエータブロックから前記アームと反対の方向に延出した支持フレームと、を含み、
前記第１ストッパは、前記支持フレームに当接可能な位置に配置され、
前記第１補助ストッパは、前記アクチュエータブロックの前記当接面に当接可能な位置に配置されている、請求項３に記載のディスク装置。
【請求項７】
前記記録媒体および前記アクチュエータアッセンブリが配置されたベースと、ベースの開口を閉塞したトップカバーと、を有する筐体を更に備え、
前記第１ストッパは前記ベースに設けられ、前記第１補助ストッパは前記ベースに設けられている、請求項１に記載のディスク装置。
【請求項８】
前記アクチュエータアッセンブリに当接可能に配置され、前記アクチュエータアッセンブリの前記第１方向と反対の第２方向への移動を規制する第２ストッパと、
前記アクチュエータアッセンブリが前記第２ストッパに当接した後に前記アクチュエータアッセンブリが当接する位置に配置され、前記アクチュエータアッセンブリの前記第２方向への移動を規制する第２補助ストッパと、を更に備えている、請求項１に記載のディスク装置。
【請求項９】
前記第２ストッパは、前記アクチュエータアッセンブリに当接可能に設けられた弾性を有する緩衝部材を具備し、
前記第２補助ストッパは、前記緩衝部材が前記第２方向に弾性変形しきる前に前記アクチュエータアッセンブリに当接する位置に設けられている、請求項８に記載のディスク装置。
【請求項１０】
前記記録媒体および前記アクチュエータアッセンブリが配置されたベースと、ベースの開口を閉塞したトップカバーと、を有する筐体を更に備え、
前記第２ストッパは前記ベースに設けられ、前記第２補助ストッパは前記トップカバーに設けられている、請求項８に記載のディスク装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この発明の実施形態は、ディスク装置に関する。
続きを表示（約 3,400 文字）【背景技術】
【０００２】
ディスク装置として、例えば、ハードディスクドライブ（ＨＤＤ）は、筐体内に設けられた回転可能な磁気ディスクと、磁気ヘッドを支持した回動可能なアクチュエータアッセンブリ（ヘッドスタックアッセンブリ（ＨＳＡ）と称する場合もある）とを備えている。筐体には、アクチュエータアッセンブリの移動範囲を制限するインナストッパおよびアウタストッパが設けられている。アクチュエータアッセンブリは、ストッパに衝突することで移動が停止され、所定の移動範囲を超える移動が制限される。これにより、磁気ヘッドと他部品との衝突やランプからの磁気ヘッドの脱落が防止される。アクチュエータアッセンブリが衝突する際の衝撃を緩和するため、各ストッパは、弾性変形可能な緩衝部材を有している。
【０００３】
アクチュエータアッセンブリが上記ストッパに衝突する際、ストッパは弾性変形するが、その変位量（変形量）は、ストッパの材質や接触位置、衝突速度によって変動する。そのため、アクチュエータアッセンブリと他部品、例えば、磁気回路や記録媒体、との接触マージンを最大変位量に応じて充分に確保しておく必要がある。接触マージンの増大は、記録媒体のデータエリアの縮小や他部品の設計制約に繋がる。また、ストッパの緩衝部材は、アウトガスの発生源となり、磁気ヘッドや磁気ディスクの汚染を引き起こす可能性がある。これらの問題は、磁気ディスク装置の信頼性や寿命に悪影響を及ぼす。
【先行技術文献】
【特許文献】
【０００４】
実開昭６２－１２４６６１号公報
米国特許第７，０６１，７２３号明細書
米国特許第６，１２５，０１７号明細書
特開２００１－３４４４９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
この発明の実施形態の課題は、衝突時のストッパの変位量を低減することが可能なディスク装置を提供することにある。
【課題を解決するための手段】
【０００６】
実施形態によれば、ディスク装置は、ディスク状の記録媒体と、回動可能に設けられたアクチュエータアッセンブリと、前記アクチュエータアッセンブリに支持された磁気ヘッドと、前記アクチュエータアッセンブリに当接可能に配置され、前記アクチュエータアッセンブリの第１方向への移動を規制する第１ストッパと、前記アクチュエータアッセンブリが前記第１ストッパに当接した後に前記アクチュエータアッセンブリが当接する位置に配置され、前記アクチュエータアッセンブリの前記第１方向への移動を規制する第１補助ストッパと、を具備している。
【図面の簡単な説明】
【０００７】
図１は、トップカバーを分解して示す、第１実施形態に係るハードディスクドライブ（ＨＤＤ）の分解斜視図。

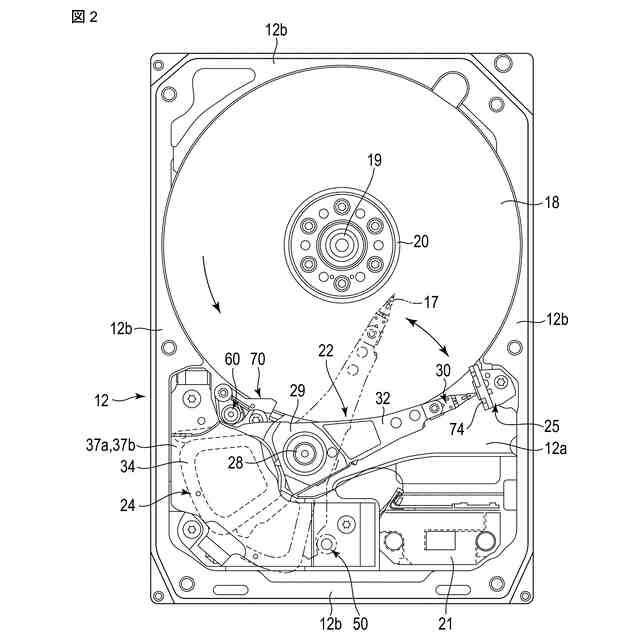

図２は、前記ＨＤＤの平面図。

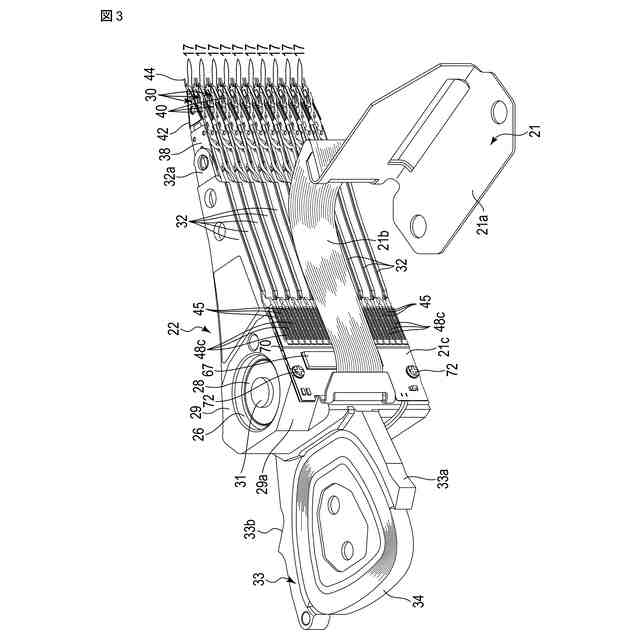

図３は、前記ＨＤＤのヘッドアクチュエータアッセンブリおよびＦＰＣユニットを示す斜視図。

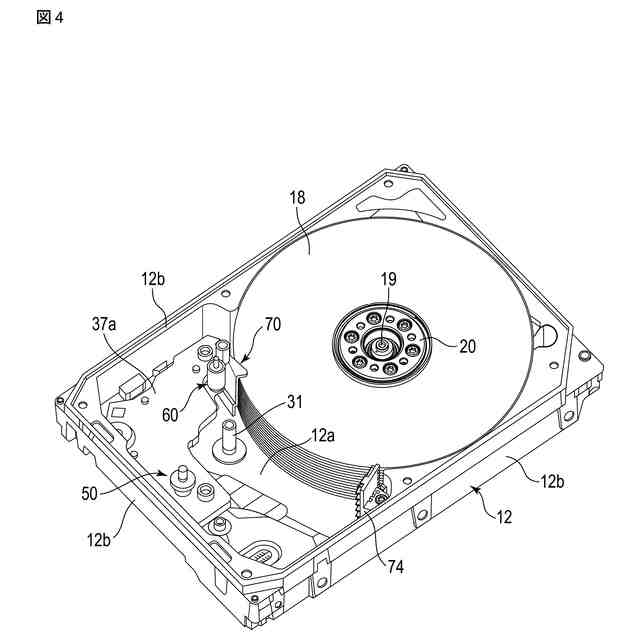

図４は、ヘッドアクチュエータアッセンブリ、ＦＰＣユニット、および上部ヨークを取り外した状態の前記ＨＤＤの斜視図。

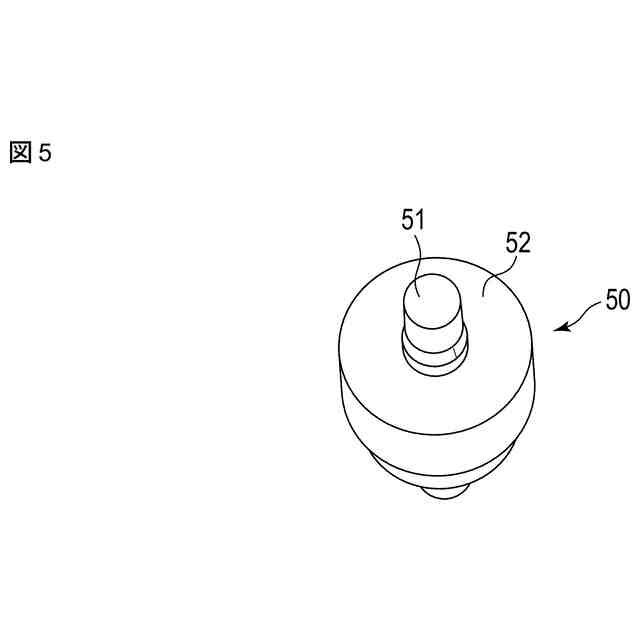

図５は、インナーストッパ（第２ストッパ）の斜視図。

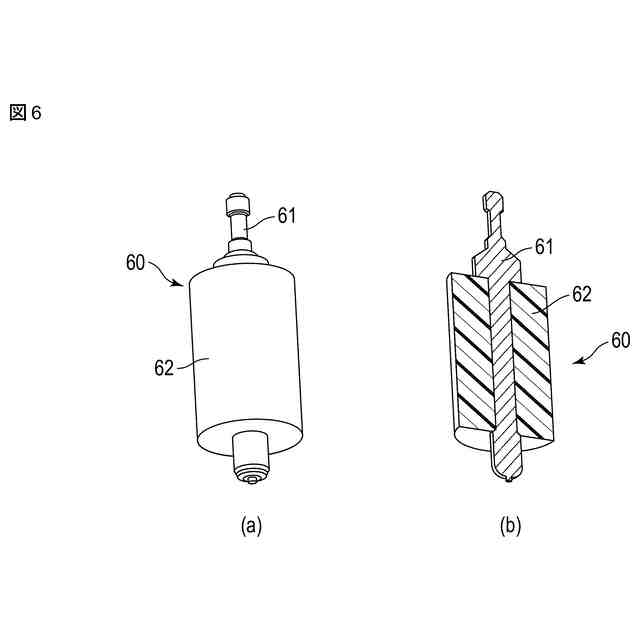

図６は、アウターストッパ（第１ストッパ）のａ）斜視図、ｂ）縦断面図。

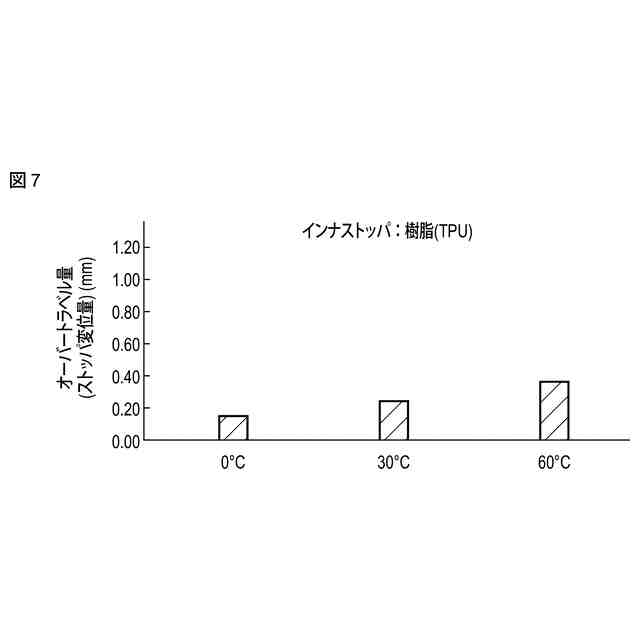

図７は、実施形態に係るインナストッパの衝突時のオーバートラベル量と温度との関係を示す図。

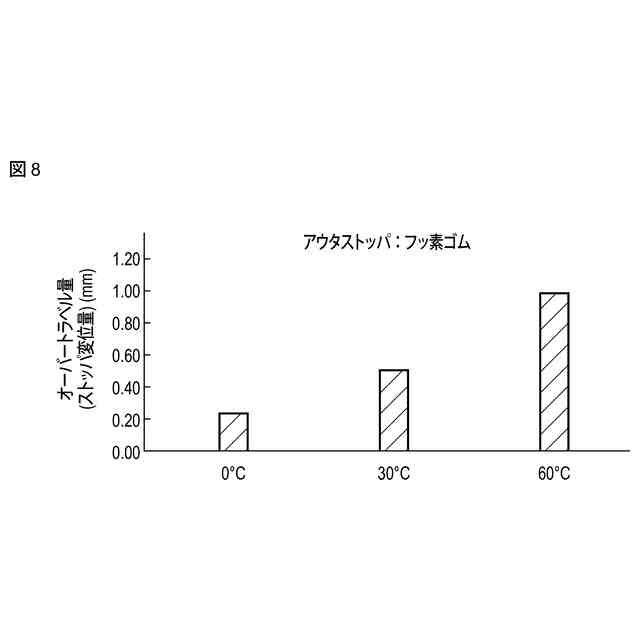

図８は、実施形態に係るアウタストッパの衝突時のオーバートラベル量と温度との関係を示す図。

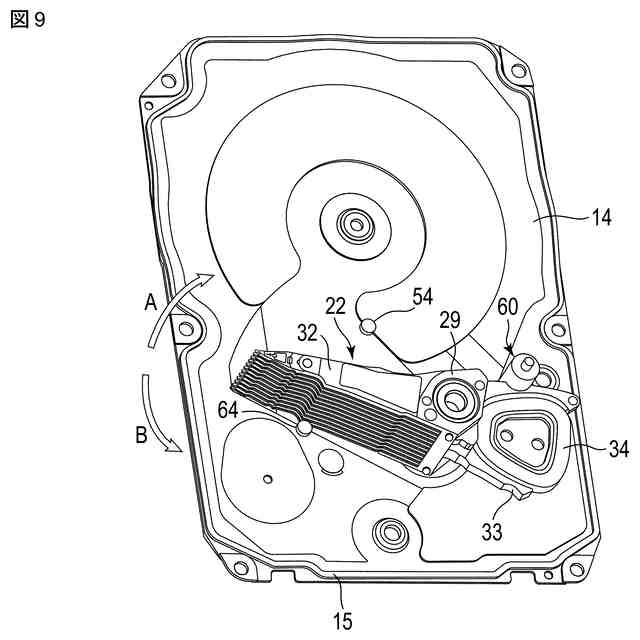

図９は、前記トップカバーの内面、ヘッドアクチュエータ、補助ストッパとの配置関係を示す斜視図。
図１０は、前記トップカバーおよび補助ストッパの断面図。
図１１は、アクターストッパに衝突した状態のアクチュ―タアッセンブリおよび筐体を示す平面図
図１２は、前記アクチュエータアッセンブリ、アウタストッパ、補助ストッパを示す斜視図。

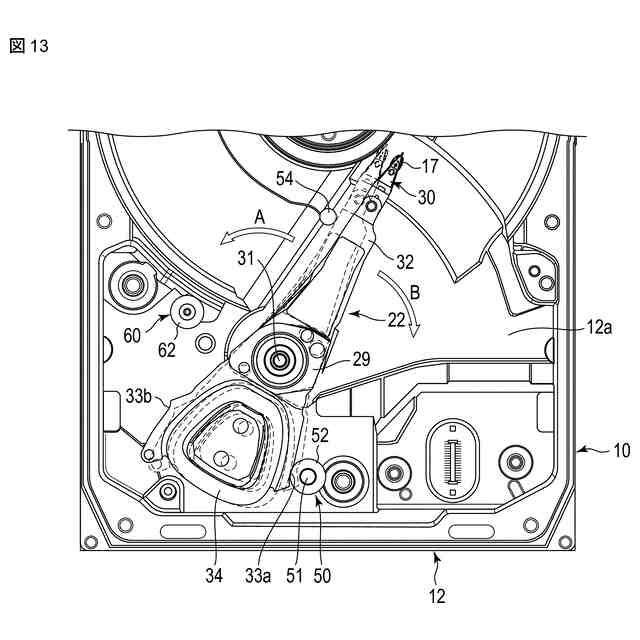

図１３は、インナストッパに衝突した状態のアクチュ―タアッセンブリおよび筐体を示す平面図
図１４は、前記トップカバーの内面、アクチュエータアッセンリ、インナストッパ、補助インナストッパの配置関係を示す斜視図。
図１５は、前記アウタストッパに衝突する際のアクチュエータアッセンブリの挙動変位と時間との関係を示す図。
図１６は、前記インナストッパおよび補助ストッパに衝突する際のアクチュエータアッセンブリの挙動変位を模式的に示す平面図。
図１７は、第２実施形態に係るＨＤＤにおいて、アウタストッパに衝突した状態のアクチュ―タアッセンブリおよび筐体を示す平面図。
図１８は、第２実施形態における、前記アクチュエータアッセンブリ、アウタストッパ、補助ストッパを示す斜視図。
図１９は、変形例に係る補助ストッパの断面図。
図２０は、第３実施形態に係るＨＤＤにおいて、アウタストッパに衝突した状態のアクチュ―タアッセンブリおよび筐体を示す平面図。
図２１は、第３実施形態に係るＨＤＤにおいて、インナストッパに衝突した状態のアクチュ―タアッセンブリおよび筐体を示す平面図。
【発明を実施するための形態】
【０００８】
以下図面を参照しながら、実施形態に係るディスク装置について説明する。
なお、開示はあくまで一例にすぎず、当業者において、発明の主旨を保っての適宜変更であって容易に想到し得るものについては、当然に本発明の範囲に含有されるものである。また、図面は説明をより明確にするため、実際の態様に比べ、各部の大きさ、形状等について模式的に表される場合があるが、あくまで一例であって、本発明の解釈を限定するものではない。また、本明細書と各図において、既出の図に関して前述したものと同様の要素には、同一の符号を付して、詳細な説明を適宜省略することがある。
【０００９】
（第１実施形態）
ディスク装置として、第１実施形態に係るハードディスクドライブ（ＨＤＤ）について詳細に説明する。図１は、カバーを分解して示す第１実施形態に係るＨＤＤの分解斜視図、図２は、カバーを取外した状態のＨＤＤの平面図である。
図１に示すように、ＨＤＤは、ほぼ矩形状の筐体１０を備えている。筐体１０は、上面の開口した矩形箱状のベース１２と、複数のねじ１３によりベース１２にねじ止めされベース１２の上部開口を閉塞するカバー（トップカバー）１４と、を有している。ベース１２は、カバー１４と隙間を置いて対向する矩形状の底壁１２ａと、底壁１２ａの周縁に沿って立設された側壁１２ｂとを有し、例えば、アルミニウム合金により一体に成形されている。側壁１２ｂは、互いに対向する一対の長辺壁と互いに対向する一対の短辺壁とを含んでいる。カバー１４は、例えば、ステンレスにより矩形板状に形成されている。カバー１４は、その周縁部がねじ１３により側壁１２ｂの上面にねじ止めされる。
【００１０】
筐体１０内には、ディスク状の記録媒体として複数枚、例えば、１０枚の磁気ディスク１８、および磁気ディスク１８を支持および回転させるスピンドルモータ１９が設けられている。スピンドルモータ１９は、底壁１２ａ上に配設されている。各磁気ディスク１８は、例えば、直径９６ｍｍ（３．５インチ）の円板状に形成され、非磁性体、例えば、ガラスあるいはアルミニウムからなる基板と、基板の上面（第１面）および下面（第２面）に形成された磁気記録層とを有している。各磁気ディスク１８は、スピンドルモータ１９のハブに互いに同軸的に嵌合され、更に、クランプばね２０によりクランプされている。これにより、磁気ディスク１８は、ベース１２の底壁１２ａと平行に位置した状態に支持されている。複数枚の磁気ディスク１８は、スピンドルモータ１９により所定の回転数で回転される。なお、磁気ディスク１８の搭載枚数は、１０枚に限らず、９枚以下、あるいは、１１枚以上としてもよい。
（【００１１】以降は省略されています）
