公開番号2025177190
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083791
出願日2024-05-23
発明の名称電力変換システム
出願人株式会社明電舎
代理人個人,個人,個人,個人
主分類H02M 7/48 20070101AFI20251128BHJP(電力の発電,変換,配電)
要約【課題】電力変換システムにおいて、電流定格の変更時の影響範囲を抑えることにより設計・評価の費用を抑え結果としてコストの低い装置とし、かつ、電流定格の変更を容易とする。
【解決手段】電力変換システムは、第1電力変換装置1と、第1電力変換装置1と負荷10との間に接続され負荷10に対応した電流定格の電流を検出可能な電流計測装置と、少なくともリアクトルとコンデンサを有するフィルタ回路と、第1電力変換装置1を制御する制御装置20と、を備える。第1電力変換装置1と制御装置20を第1盤A1に収納し、電流計測装置とフィルタ回路を第2盤A2に収納する。
【選択図】図2
特許請求の範囲【請求項１】
複数の盤からなる電力変換システムであって、
電力変換装置と、
前記電力変換装置と負荷との間に接続され、負荷に対応した電流定格の電流を検出可能な電流計測装置と、
少なくともリアクトルとコンデンサを有するフィルタ回路と、
前記電力変換装置を制御する制御装置と、
を備え、
前記電力変換装置と前記制御装置を第１盤に収納し、前記電流計測装置と前記フィルタ回路を第２盤に収納したことを特徴とする電力変換システム。
続きを表示（約 750 文字）【請求項２】
異なる電流定格の複数の前記電流計測装置を有し、
複数の前記電流計測装置の各々に対応する複数の前記リアクトルと、
前記電流計測装置のうち少なくとも一つと前記リアクトルのうち少なくとも一つを含む複数の電流定格回路と、
複数の前記電流定格回路を切り替える切替器と、
を備えたことを特徴とする請求項１記載の電力変換システム。
【請求項３】

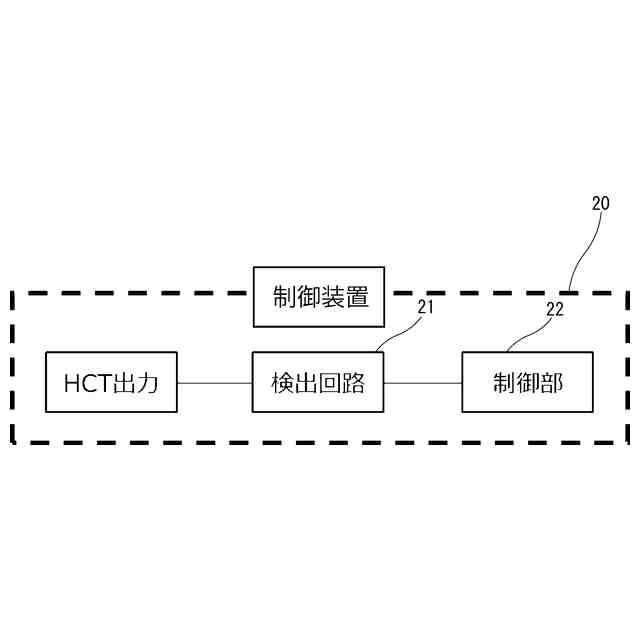

前記第２盤は前記電流計測装置の出力信号を変換する中継回路を備え、
前記電流計測装置は前記中継回路を介して前記制御装置に接続されたことを特徴とする請求項１記載の電力変換システム。
【請求項４】
複数の盤からなる電力変換システムであって、
電力変換装置と、
前記電力変換装置と負荷との間に接続され、異なる電流定格の電流を検出可能な複数の電流計測装置と、
コンデンサと複数の前記電流計測装置の各々に対応する複数のリアクトルとを有するフィルタ回路と、
前記電流計測装置のうち少なくとも一つと前記リアクトルのうち少なくとも一つを含む複数の電流定格回路と、
前記複数の前記電流定格回路を切り替える切替器と、
前記電力変換装置を制御する制御装置と、
を備え、
前記電力変換装置と前記制御装置を第１盤に収納し、複数の前記フィルタ回路のうち前記電流定格回路のいずれを選択しても共通する電流経路上の前記リアクトル及び前記電流定格回路の何れかを選択しても共通する電流経路上の前記切替器を第３盤に収納し、前記電流計測装置と前記フィルタ回路と前記切替器のうち前記第３盤に収納されていない構成を第２盤に収納したことを特徴とする電力変換システム。

発明の詳細な説明【技術分野】
【０００１】
本願発明は、複数の盤から成る電力変換システムに係り、特に、電力変換装置とフィルタ回路を有する電力変換システムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
フィルタ回路と電力変換装置の盤を分ける先行技術として特許文献１が開示されている。特許文献１は、起動用インバータの駆動容量を低減させることを目的として、フィルタ回路とどのフィルタ回路及び電動機を駆動するかを切替可能な分岐盤を有している構成である。
【０００３】

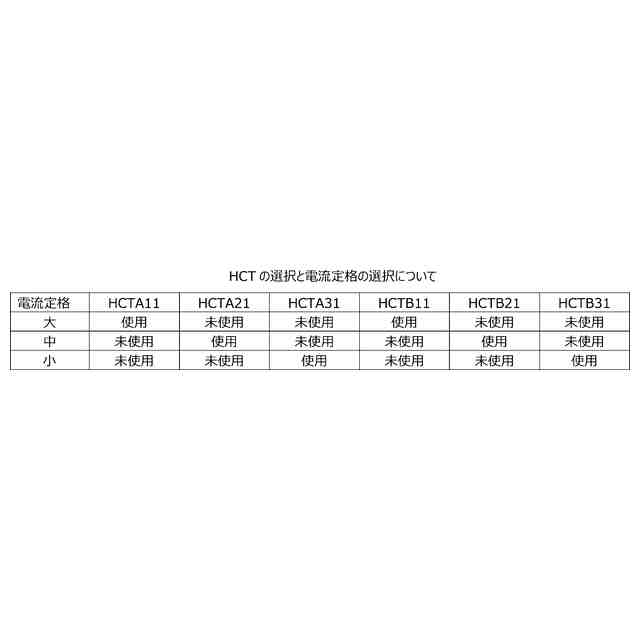

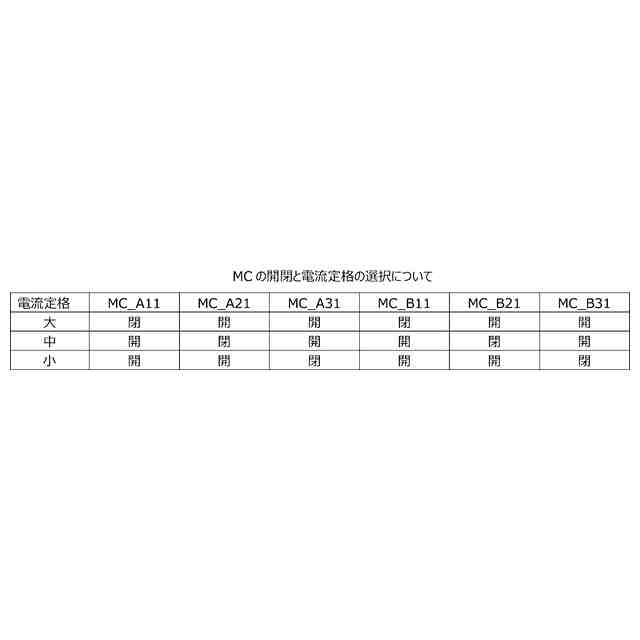

複数の電流計測装置を切り換えて運転する電力変換システムとして、図１の構成が考えられる。図１では第１、第２電力変換装置１、２の出力側にフィルタ回路（ＬＣＬフィルタ）を有しており、コンデンサＣ１１、Ｃ１２の前後に各電流定格専用の電流計測装置ＨＣＴ＿Ａ１１、ＨＣＴ＿Ａ２１、ＨＣＴ＿Ａ３１、ＨＣＴ＿Ｂ１１、ＨＣＴ＿Ｂ２１、ＨＣＴ＿Ｂ３１、ＨＣＴ＿Ａ１２、ＨＣＴ＿Ａ２２、ＨＣＴ＿Ａ３２、ＨＣＴ＿Ｂ１２、ＨＣＴ＿Ｂ２２、ＨＣＴ＿Ｂ３２と開閉器ＭＣ＿Ａ１１、ＭＣ＿Ａ２１、ＭＣ＿Ａ３１、ＭＣ＿Ｂ１１、ＭＣ＿Ｂ２１、ＭＣ＿Ｂ３１、ＭＣ＿Ｃ１１、ＭＣ＿Ａ１２、ＭＣ＿Ａ２２、ＭＣ＿Ａ３２、ＭＣ＿Ｂ１２、ＭＣ＿Ｂ２２、ＭＣ＿Ｂ３２、ＭＣ＿Ｃ１２を有する。
【０００４】
ここで、負荷（例えば、試供負荷）１０が大容量（最大電圧１ｋＶ程度の場合において、１０Ａ未満から１ｋＡ程度の領域にまで及びうる）となる場合、電流経路における発熱を低減させるため大型の導体棒を利用し、絶縁を確保しながら支持することを要する。そのため、盤への実装が好ましい。また、同定格の電力変換装置、電流計測装置、開閉器（切換器）も呼応して大型化する部品等があるため、これらも盤への実装が好ましい。
【先行技術文献】
【特許文献】
【０００５】
特開２０１７－１１８７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
先行技術及び先行技術と図１の回路の単なる組合せでは、下記課題がある。
【０００７】
半導体部品で構成される第１、第２電力変換装置１、２とフィルタ回路及び、分岐盤を別の盤にしているが、その技術的意義の記載がない。さらに、特にモータ駆動を対象とするものであり、起動時と通常回転時における要求定格や負荷力率等が異なることによる駆動用の電力等の経路の切換を目的とするものである。
【０００８】
特に、充放電装置（電力変換を行い、試供電圧電流の要求の幅が広い負荷へ精度の求められる電流（電力）計測を行いながら充放電を行い、特性の試験を行う）への適用においては、以下の課題がある。
【０００９】
図１の充放電装置では、（１）対応する電流定格の範囲が装置目的（検出精度）上狭い範囲となる電流計測装置及びその特性に影響を及ぼすフィルタ回路及び電流計測装置の切り換えに必要な開閉器と、（２）対応する電流定格の範囲を比較的広く取り共通化しうる他、入力電圧に応じてさらに定格が区分される電力変換装置との部分に分けられる。電流計測装置は例えば、定格１０Ａ、１００Ａ、１ｋＡ等を使い分ける必要がある。電力変換装置は、例えば定格電流１ｋＡであれば、１０Ａ未満の領域から１ｋＡ程度の領域まで対応できる。
【００１０】
さらに、電力変換システムは、盤単位で熱的特性検証等による事前準備が求められる。ここで、電流計測装置を有する部分と、その他の主回路部分とで選定の基準が異なるため、一体の盤としている場合、多数の組合せについて事前準備する必要が生じる。
（【００１１】以降は省略されています）
