公開番号2025173105
公報種別公開特許公報(A)
公開日2025-11-27
出願番号2024078499
出願日2024-05-14
発明の名称電力変換システム
出願人株式会社明電舎
代理人個人,個人,個人,個人
主分類H02M 7/48 20070101AFI20251119BHJP(電力の発電,変換,配電)
要約【課題】部品点数を削減してコストを低減した複数の電流定格回路を有する電力変換システムを提供する。
【解決手段】電力変換システムは、電力変換装置1と、第1電流定格である前段側電流計測装置HCT_A11、前段側リアクトルL_A11、第1開閉器MC_B11、第1電流定格である第1後段側電流計測装置HCT_B11、第1後段側リアクトルL_B11、出力開閉器MC_C11、を有する第1電流定格回路と、前段側リアクトルL_A11と第1開閉器MC_B11の接続点と電力変換装置1の他方の端子との間に接続されたコンデンサC11と、第1開閉器MC_B11に並列接続された第2～第N開閉器と第2～第N後段側リアクトルと第2～第N電流定格である第2～第N後段側電流計測装置とを有する第2～第N電流定格回路と、電力変換装置1を制御する制御部と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
電力変換装置と、
前記電力変換装置の一方の端子と負荷との間に接続された第１電流定格である前段側電流計測装置、前段側リアクトル、第１開閉器、第１電流定格である第１後段側電流計測装置、第１後段側リアクトル、出力開閉器、を有する第１電流定格回路と、
前記前段側リアクトルと前記第１開閉器の接続点と前記電力変換装置の他方の端子との間に接続されたコンデンサと、
前記第１開閉器に並列接続された第２～第Ｎ（Ｎ：２以上の整数）開閉器と第２～第Ｎ後段側リアクトルと第２～第Ｎ電流定格である第２～第Ｎ後段側電流計測装置とを有する第２～第Ｎ電流定格回路と、
前記電力変換装置を制御する制御部と、
を備えたことを特徴とする電力変換システム。
続きを表示（約 680 文字）【請求項２】
並列に設けられた複数の電力変換装置と、
各前記電力変換装置の一方の端子と負荷との間に接続された第１電流定格である前段側電流計測装置、前段側リアクトル、第１開閉器、第１電流定格である第１後段側電流計測装置、第１後段側リアクトル、出力開閉器、を有する第１電流定格回路と、
各前記前段側リアクトルと各前記第１開閉器の接続点と各前記電力変換装置の他方の端子との間に接続されたコンデンサと、
各前記第１開閉器に並列接続された第２～第Ｎ（Ｎ：２以上の整数）開閉器と第２～第Ｎ後段側リアクトルと第２～第Ｎ電流定格である第２～第Ｎ後段側電流計測装置とを有する第２～第Ｎ電流定格回路と、
各前記電力変換装置を制御する制御部と、
を備えたことを特徴とする電力変換システム。
【請求項３】
前記制御部は比例積分制御を行う電流制御部を有し、
前記電流制御部は、
比例項のフィードバック信号は前記前段側電流計測装置で検出した電流検出値とし、
積分項のフィードバック信号は前記第１～第Ｎ後段側電流計測装置で検出した電流検出値のうち使用している電流定格回路の電流検出値とすることを特徴とする請求項１または２記載の電力変換システム。
【請求項４】
前記電力変換装置は複数のユニットが並列接続された構成またはインターリーブの構成であり、
前記前段側リアクトルは、前記ユニットに接続された横流抑制リアクトルであることを特徴とする請求項１または２記載の電力変換システム。

発明の詳細な説明【技術分野】
【０００１】
本願発明は、電流を高精度に制御するために定格の異なる複数の電流計測装置を有した電力変換システムに係り、特に、出力側にＬＣＬフィルタを有する電力変換システムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
複数の電流計測装置を切り換えて運転する電力変換システムが従来から知られている。図１に従来の電力変換システムの主回路構成を示す。図１に示す通り、出力側にＬＣＬフィルタを有しており、コンデンサＣ１１、Ｃ１２の前後に各電流定格専用の電流計測装置ＨＣＴ＿Ａ１１、ＨＣＴ＿Ａ２１、ＨＣＴ＿Ａ３１、ＨＣＴ＿Ｂ１１、ＨＣＴ＿Ｂ２１、ＨＣＴ＿Ｂ３１、ＨＣＴ＿Ａ１２、ＨＣＴ＿Ａ２２、ＨＣＴ＿Ａ３２、ＨＣＴ＿Ｂ１２、ＨＣＴ＿Ｂ２２、ＨＣＴ＿Ｂ３２と開閉器ＭＣ＿Ａ１１、ＭＣ＿Ａ２１、ＭＣ＿Ａ３１、ＭＣ＿Ｂ１１、ＭＣ＿Ｂ２１、ＭＣ＿Ｂ３１、ＭＣ＿Ｃ１１、ＭＣ＿Ａ１２、ＭＣ＿Ａ２２、ＭＣ＿Ａ３２、ＭＣ＿Ｂ１２、ＭＣ＿Ｂ２２、ＭＣ＿Ｂ３２、ＭＣ＿Ｃ１２を有する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１８０５３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

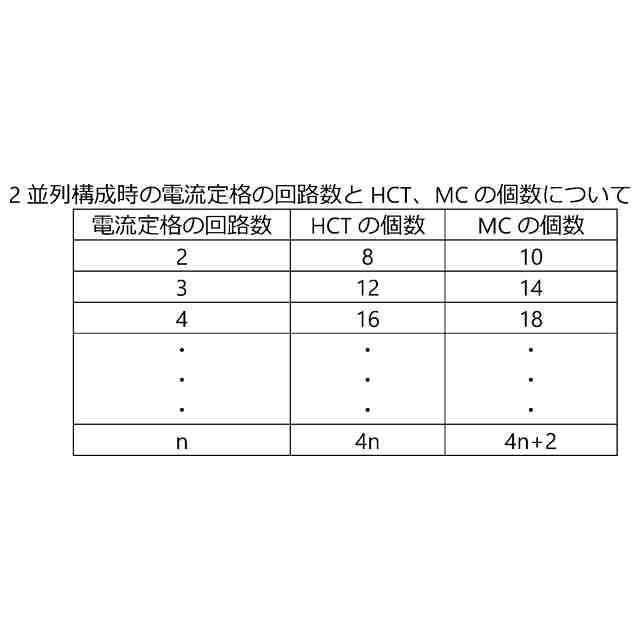

従来は、コンデンサＣの前後に各電流定格専用の電流計測装置と開閉器とリアクトルを有している。このため複数の電流定格を有する回路構成とする場合、電流定格回路の数が増えるにしたがって部品点数が増えてしまう。表１に単機構成時（電力変換装置が１つ）の場合の部品点数を示し、表２に２並列構成時（電力変換装置が２つ）の場合の部品点数を示す。表１、表２に示すように、複数の電流定格回路を有すると部品点数が多くなり装置のコストが高くなる。
【０００５】
TIFF
2025173105000002.tif
74
166
【０００６】
TIFF
2025173105000003.tif
74
166
【０００７】
以上示したようなことから、部品点数を削減してコストを低減した複数の電流定格回路を有する電力変換システムを提供することが課題となる。
【課題を解決するための手段】
【０００８】
本発明は、前記従来の問題に鑑み、案出されたもので、その一態様は、電力変換装置と、前記電力変換装置の一方の端子と負荷との間に接続された第１電流定格である前段側電流計測装置、前段側リアクトル、第１開閉器、第１電流定格である第１後段側電流計測装置、第１後段側リアクトル、出力開閉器、を有する第１電流定格回路と、前記前段側リアクトルと前記第１開閉器の接続点と前記電力変換装置の他方の端子との間に接続されたコンデンサと、前記第１開閉器に並列接続された第２～第Ｎ（Ｎ：２以上の整数）開閉器と第２～第Ｎ後段側リアクトルと第２～第Ｎ電流定格である第２～第Ｎ後段側電流計測装置とを有する第２～第Ｎ電流定格回路と、前記電力変換装置を制御する制御部と、を備えたことを特徴とする。
【０００９】
また、一態様として、並列に設けられた複数の電力変換装置と、各前記電力変換装置の一方の端子と負荷との間に接続された第１電流定格である前段側電流計測装置、前段側リアクトル、第１開閉器、第１電流定格である第１後段側電流計測装置、第１後段側リアクトル、出力開閉器、を有する第１電流定格回路と、各前記前段側リアクトルと各前記第１開閉器の接続点と各前記電力変換装置の他方の端子との間に接続されたコンデンサと、各前記第１開閉器に並列接続された第２～第Ｎ（Ｎ：２以上の整数）開閉器と第２～第Ｎ後段側リアクトルと第２～第Ｎ電流定格である第２～第Ｎ後段側電流計測装置とを有する第２～第Ｎ電流定格回路と、各前記電力変換装置を制御する制御部と、を備えたことを特徴とする。
【００１０】
また、一態様として、前記制御部は比例積分制御を行う電流制御部を有し、前記電流制御部は、比例項のフィードバック信号は前記前段側電流計測装置で検出した電流検出値とし、積分項のフィードバック信号は前記第１～第Ｎ後段側電流計測装置で検出した電流検出値のうち使用している電流定格回路の電流検出値とすることを特徴とする。
（【００１１】以降は省略されています）
