公開番号2025136943
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024035883
出願日2024-03-08
発明の名称回転電機
出願人株式会社明電舎
代理人個人,個人,個人,個人
主分類H02K 9/22 20060101AFI20250911BHJP(電力の発電,変換,配電)
要約【課題】ステータコア、コイル等を十分に冷却しつつ、小型化を可能にすることができる回転電機を提供すること。
【解決手段】回転電機は、コイルを収容するスロットを有するステータコアと、スロットに配置される放熱部材と、を備える。放熱部材は、スロット内でステータコアとコイルの間に配置され、回転軸の方向に延びている伝熱部と、伝熱部と一体に形成されている放熱部とを備える。放熱部は、第一放熱部と、第二放熱部と、第三放熱部との少なくとも一つを備える。第一放熱部は、スロットの外側でステータコアの動径方向に延びて回転軸と直交するステータコアの端面を覆う。第二放熱部は、スロットの外側でステータコアの円周方向の一方側に延びて回転軸と直交するステータコアの端面を覆う。第三放熱部は、スロットの外側でステータコアの円周方向の他方側に延びて回転軸と直交するステータコアの端面を覆う。

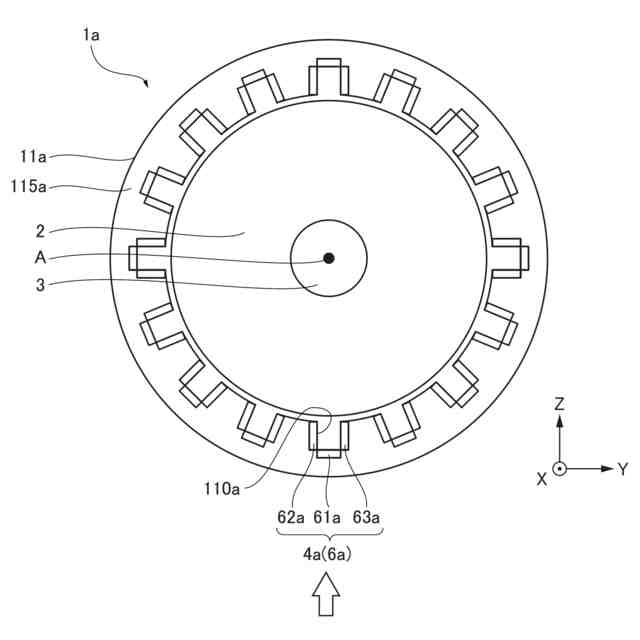

【選択図】図3
特許請求の範囲【請求項１】
コイルを収容するスロットを有するステータコアと、
前記スロットに配置されている放熱部材と、を備え、

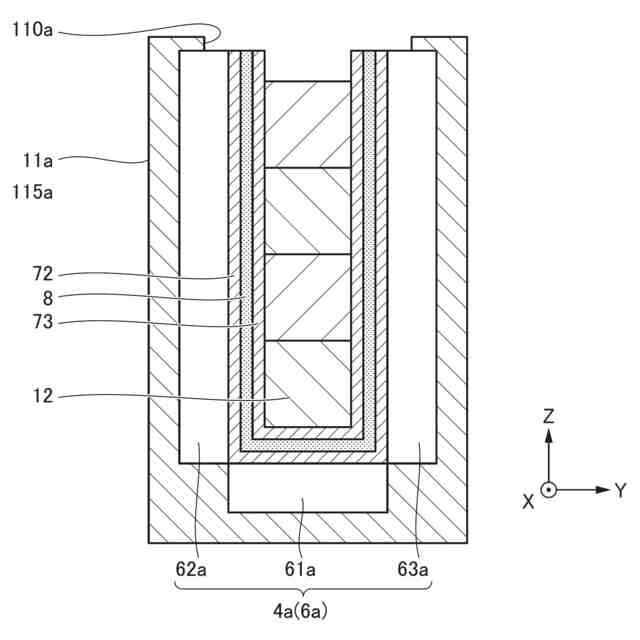

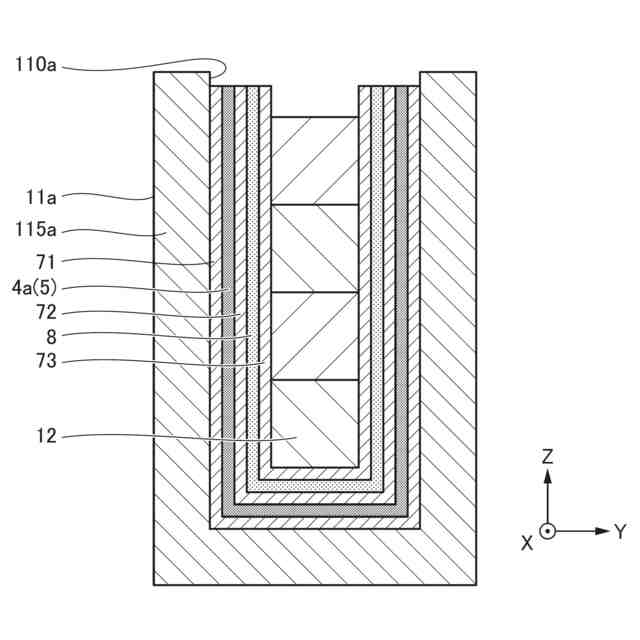

前記放熱部材は、前記スロット内で前記ステータコアと前記コイルの間に配置され、回転軸の方向に延びている伝熱部と、前記伝熱部と一体に形成される放熱部とを備え、
前記放熱部は、前記スロットの外側で前記ステータコアの動径方向に延びて前記回転軸と直交する前記ステータコアの端面を覆う第一放熱部と、前記スロットの外側で前記ステータコアの円周方向の一方側に延びて前記回転軸と直交する前記ステータコアの端面を覆う第二放熱部と、前記スロットの外側で前記ステータコアの円周方向の他方側に延びて前記回転軸と直交する前記ステータコアの端面を覆う第三放熱部との少なくとも一つを含む、
回転電機。
続きを表示（約 780 文字）【請求項２】
第一スロットに配置され、前記第三放熱部を含む第一の放熱部材と、
前記第一スロットと円周方向の一方側で隣り合う第二スロットに配置され、前記第二放熱部を含む第二の放熱部材と、を備え、
前記第一の放熱部材の前記第三放熱部と、前記第二の放熱部材の前記第二放熱部とは、円周方向において重なっており、前記回転軸の方向において離れて配置されている部分を含む、
請求項１に記載の回転電機。
【請求項３】
第一スロットに配置され、前記第三放熱部を含む第一の放熱部材と、
前記第一スロットと円周方向の一方側で隣り合う第二スロットに配置され、前記第二放熱部を含む第二の放熱部材と、を備え、
前記第一の放熱部材の前記第三放熱部と、前記第二の放熱部材の前記第二放熱部は、円周方向において重なっておらず、前記回転軸の方向において同じ高さに配置されている部分を含む、
請求項１に記載の回転電機。
【請求項４】
前記第一放熱部は、動径方向において、前記回転軸と直交する前記ステータコアの端面の端部まで延びている、
請求項１に記載の回転電機。
【請求項５】
前記伝熱部、前記第一放熱部、前記第二放熱部及び前記第三放熱部の少なくとも一つは、前記ステータコアを構成している材料よりも熱伝導率が高い材料で作製されている、
請求項１から請求項４のいずれか一つに記載の回転電機。
【請求項６】
前記第一放熱部、前記第二放熱部及び前記第三放熱部のうち前記回転軸と直交する前記ステータコアの端面に対向している面の少なくとも一部は、前記回転軸と直交する前記ステータコアの端面に密着している、
請求項１から請求項４のいずれか一つに記載の回転電機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、回転電機に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
モータ、ジェネレータ等の回転電機は、駆動する際にコイルが発熱すること等により効率的に駆動することが困難になることがある。このため、回転電機の内部を冷却する技術が開発されている。このような技術として、例えば、特許文献１に開示されているモータ、特許文献２に開示されているモータが挙げられる。
【０００３】
特許文献１に開示されているモータは、コイルで発生した熱を外側まで導く放熱層を備える。特許文献２に開示されているモータは、ステータコアと、内周側ハウジングと、外周側ハウジングと、熱伝導性シートとを備える。内周側ハウジング及び外周側ハウジングは、ステータコアの周りに設けられ、冷媒が流れる冷媒通路を形成する。熱伝導性シートは、ステータコアに接触して設けられる吸熱部と、内周側ハウジング及び外周側ハウジングに接触して設けられる放熱部とを有する。
【先行技術文献】
【特許文献】
【０００４】
特開２００３－３１９５９０号公報
特開２０１８－１１３７５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、特許文献１に開示されているモータは、放熱層がコイルの間のみに設けられているため、冷却性能が十分でない。そして、特許文献２に開示されているモータは、スロットの内部からスロットの外部に中心軸に平行に延びている熱伝導性シートを備えるため、少なくとも中心軸の方向に大型化してしまう。
【０００６】
そこで、本発明は、ステータコア、コイル等を十分に冷却しつつ、小型化を可能にすることができる回転電機を提供することを課題とする。
【課題を解決するための手段】
【０００７】

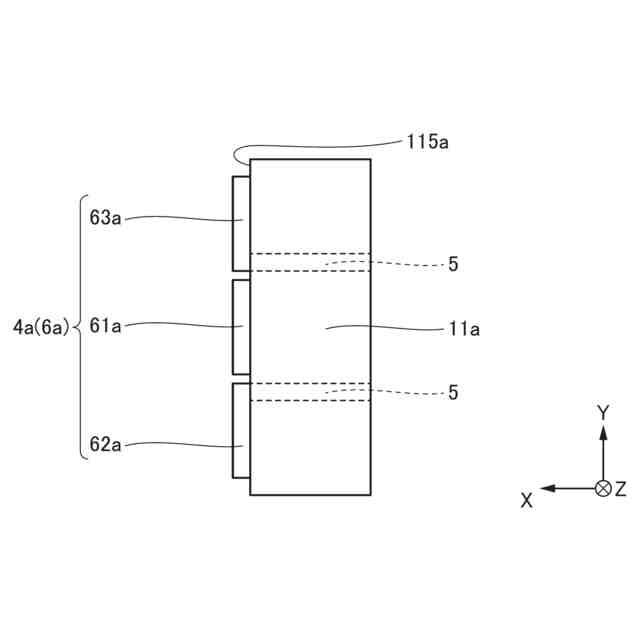

上述した課題を解決するために、本発明の回転電機は、コイルを収容するスロットを有するステータコアと、前記スロットに配置される放熱部材と、を備える。前記放熱部材は、前記スロット内で前記ステータコアと前記コイルの間に配置され、回転軸の方向に延びている伝熱部と、前記伝熱部と一体に形成されている放熱部とを備える。前記放熱部は、第一放熱部と、第二放熱部と、第三放熱部との少なくとも一つを備える。第一放熱部は、前記スロットの外側で前記ステータコアの動径方向に延びて前記回転軸と直交する前記ステータコアの端面を覆う。第二放熱部は、前記スロットの外側で前記ステータコアの円周方向の一方側に延びて前記回転軸と直交する前記ステータコアの端面を覆う。第三放熱部は、前記スロットの外側で前記ステータコアの円周方向の他方側に延びて前記回転軸と直交する前記ステータコアの端面を覆う。
【０００８】

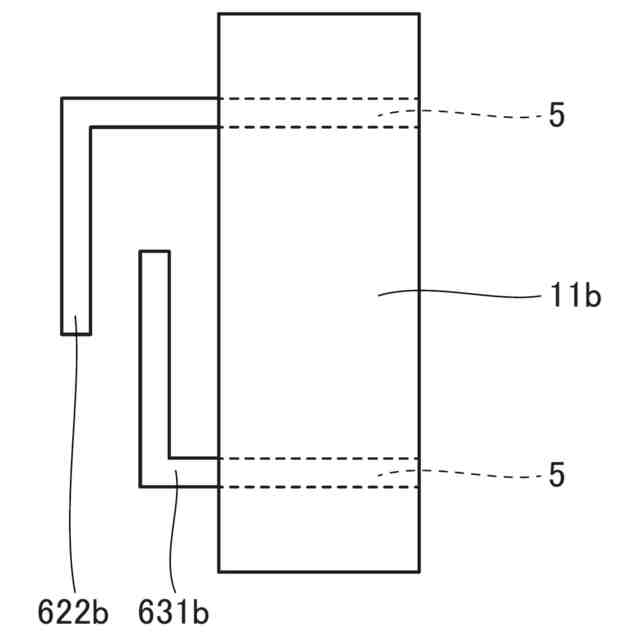

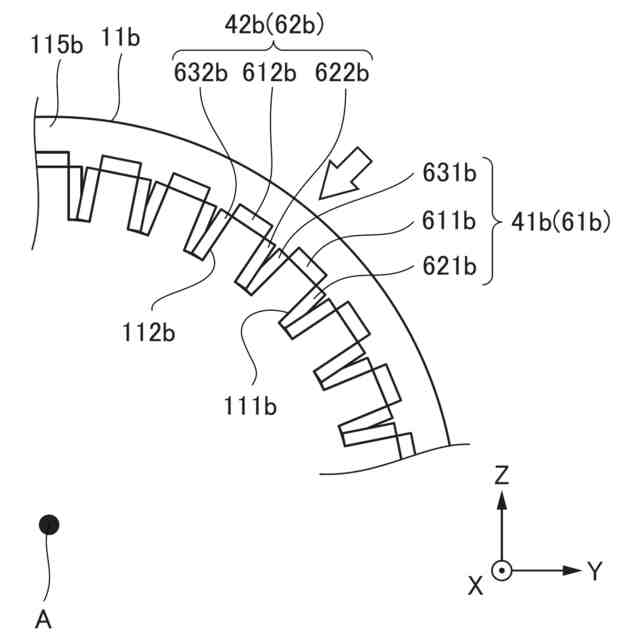

また、本発明の回転電機は、第一スロットに配置され、前記第三放熱部を含む第一の放熱部材と、前記第一スロットと円周方向の一方側で隣り合う第二スロットに配置され、前記第二放熱部を含む第二の放熱部材と、を備えていてもよい。この場合、前記第一の放熱部材の前記第三放熱部と、前記第二の放熱部材の前記第二放熱部とは、円周方向において重なっており、前記回転軸の方向において離れて配置されている部分を含む。
【０００９】

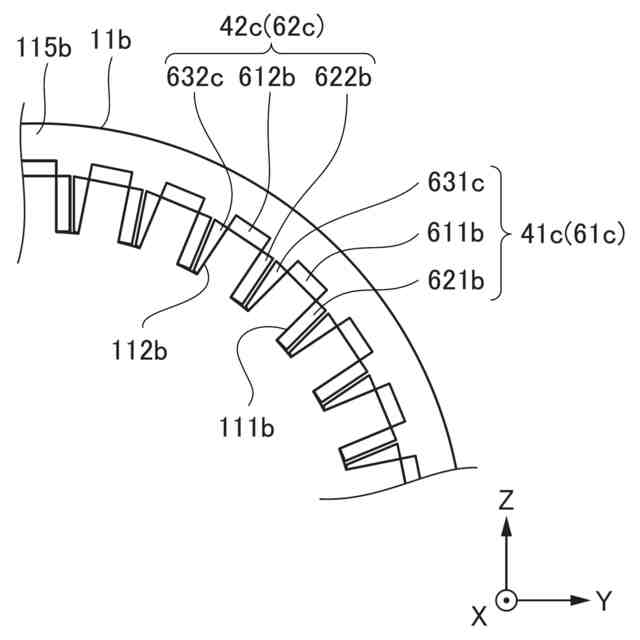

また、本発明の回転電機は、第一スロットに配置され、前記第三放熱部を含む第一の放熱部材と、前記第一スロットと円周方向の一方側で隣り合う第二スロットに配置され、前記第二放熱部を含む第二の放熱部材と、を備えていてもよい。この場合、前記第一の放熱部材の前記第三放熱部と、前記第二の放熱部材の前記第二放熱部は、円周方向において重なっておらず、前記回転軸の方向において同じ高さに配置されている部分を含む。
【００１０】

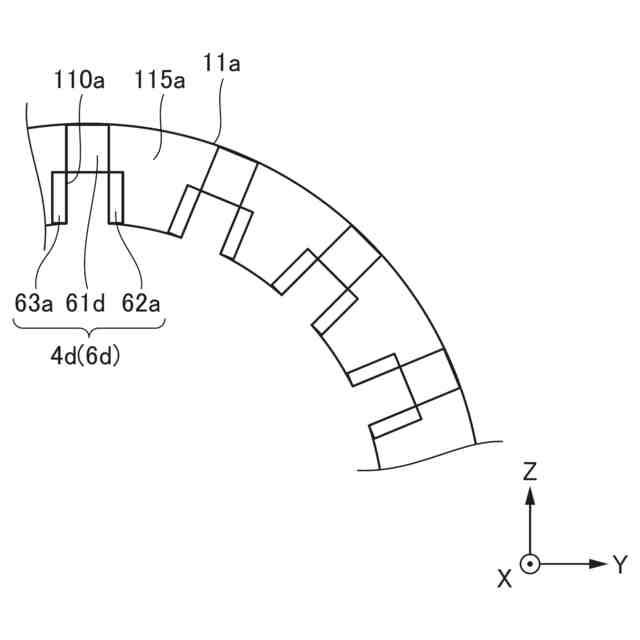

また、前記第一放熱部材は、動径方向において、前記回転軸と直交する前記ステータコアの端面の端部まで延びていてもよい。
（【００１１】以降は省略されています）
