公開番号
2025143816
公報種別
公開特許公報(A)
公開日
2025-10-02
出願番号
2024043258
出願日
2024-03-19
発明の名称
オゾン水の生成装置
出願人
株式会社明電舎
代理人
個人
,
個人
,
個人
,
個人
主分類
B01F
21/20 20220101AFI20250925BHJP(物理的または化学的方法または装置一般)
要約
【課題】所望濃度のオゾン水(高濃度のオゾン水等)を生成し易くすることに貢献可能な技術を提供する。

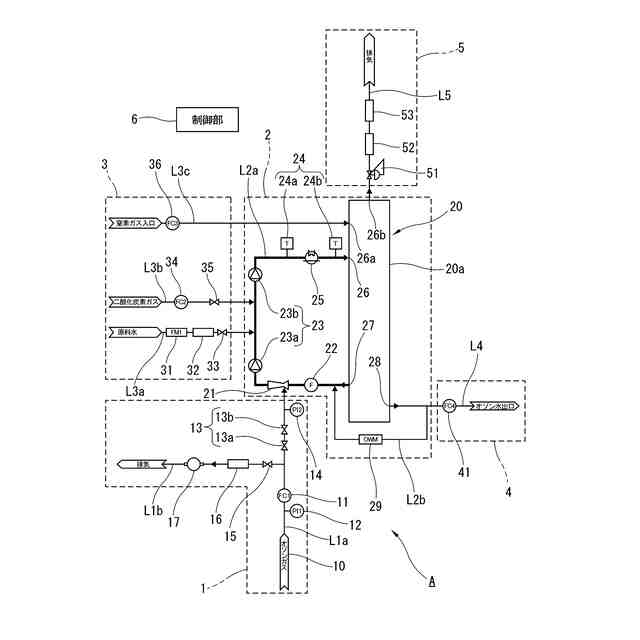

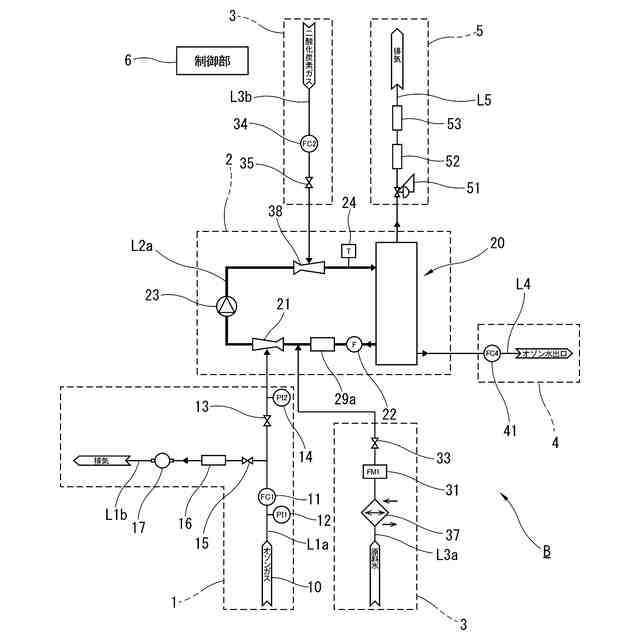

【解決手段】オゾンガスを供給可能なオゾンガス供給ラインL1aと、気液混合器21を介して供給されるオゾンガスを溶解可能な溶媒を循環する循環ラインL2aと、オゾンガス供給ラインL2aを制御する制御部6と、を備える。オゾンガス供給ラインL1aは、オゾンガス供給ラインL1aにおけるオゾンガスの流通の可否を切り替え可能な開閉バルブ13と、オゾンガス供給ラインL1aにおける開閉バルブ13の下流側のガス圧力を計測可能な圧力計14と、オゾンガス供給ライン内のガス成分を排出可能な排出ラインL1bと、を有する。排出ラインL1bは、当該排出ラインL1bにおけるガス成分の流通の可否を切り替え可能な開閉バルブ15を介して、オゾンガス供給ラインL1aにおける開閉バルブ13の上流側に接続される。
【選択図】図1
特許請求の範囲
【請求項1】
オゾンガスを供給可能なオゾンガス供給ラインと、
気液混合器を介して前記オゾンガスが供給され、当該オゾンガスを溶解可能な溶媒を循環する循環ラインと、
前記オゾンガス供給ラインを制御する制御部と、
を備え、
前記気液混合器は、
前記溶媒が循環している循環状態において当該溶媒が流通する溶媒流通路と、
前記溶媒流通路に接続して設けられ、前記オゾンガス供給ラインから供給されたオゾンガスを当該溶媒流通路に導入するオゾンガス導入路と、
を有し、
前記オゾンガス供給ラインは、
当該オゾンガス供給ラインにおける前記オゾンガスの流通の可否を切り替え可能な第1開閉バルブと、
当該オゾンガス供給ラインにおける前記第1開閉バルブの下流側のガス圧力を計測可能な圧力計と、
前記オゾンガス供給ラインに接続され、当該オゾンガス供給ライン内のガス成分を排出可能な排出ラインと、
を有し、
前記排出ラインは、当該排出ラインにおける前記ガス成分の流通の可否を切り替え可能な第2開閉バルブを介して、前記オゾンガス供給ラインにおける前記第1開閉バルブの上流側に接続されており、
前記制御部は、前記オゾンガス供給ラインにおけるオゾンガスの供給が停止している状態、かつ前記第1開閉バルブを閉状態した場合において、前記排出ラインにおける第2開閉バルブを開状態にすることを特徴とするオゾン水の生成装置。
続きを表示(約 580 文字)
【請求項2】

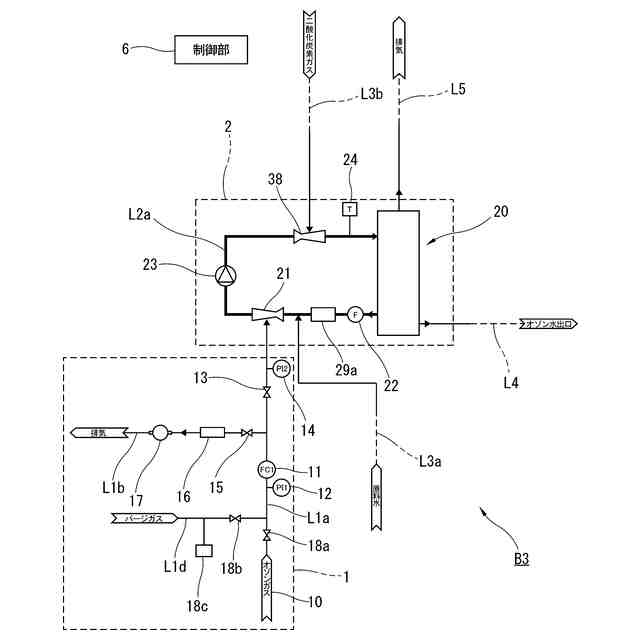

前記オゾンガス供給ラインは、当該オゾンガス供給ライン内にパージガスを供給可能なパージガス供給ラインを、更に備え、
前記パージガス供給ラインは、
前記オゾンガス供給ラインにおける前記第1開閉バルブの上流側に接続され、
当該パージガス供給ラインにおける前記パージガスの流通の可否を切り替え可能な第3開閉バルブを、有していることを特徴とする請求項1記載のオゾン水の生成装置。
【請求項3】
前記制御部は、前記オゾンガス供給ラインにおけるオゾンガスの供給が停止している状態、かつ前記第1開閉バルブおよび前記第2開閉バルブを閉状態にした場合において、前記第3開閉バルブを開状態にすることを特徴とする請求項2記載のオゾン水の生成装置。
【請求項4】
前記オゾンガス供給ラインにおける前記第1開閉バルブの上流側に、前記ガス成分を検出して分析可能な分析器が、接続されていることを特徴とする請求項1記載のオゾン水の生成装置。
【請求項5】
前記制御部は、前記オゾンガス供給ラインにおけるオゾンガスの供給が停止している状態、かつ前記第1開閉バルブおよび前記第2開閉バルブを閉状態にした場合において、前記分析器により前記ガス成分を検出して分析することを特徴とする請求項4記載のオゾン水の生成装置。
発明の詳細な説明
【技術分野】
【0001】
本発明は、オゾン水の生成装置に貢献可能な技術に関するものである。
続きを表示(約 1,400 文字)
【背景技術】
【0002】
オゾンを溶媒(例えば純水等の原料水)に溶解して得られるオゾン水は、強い酸化力を持つことから、例えば上水道や食品の殺菌などに利用されてきた。このようなオゾン水の利用は、オゾンが最終的には酸素に分解し易く、残留薬品等を残すことも無いため、環境に優しい手段として評価されている。
【0003】
近年、例えば精密電子部品(例えば半導体素子やFPD等のディスプレイ部品)等の各種工業部品を製造する際に行われている洗浄工程においても、オゾン水を利用する試みが進んでおり、当該オゾン水の高濃度化や工業的に安定供給すること等が、検討されている。
【0004】
特許文献1では、まずオゾンガスを冷却(濃縮)して得たオゾン水を再気化し、その再気化して得たオゾンガス(濃縮オゾンガス)を冷却式捕集器で捕集し、更に当該捕集物(液体オゾンまたは固体オゾン)を水に溶解してオゾン水を得る構成により、オゾン水を高濃度化することが開示されている。
【0005】
特許文献2では、原料水(例えば25℃以下(好ましくは5℃~20℃の原料水)に対しオゾンガスおよび炭酸ガスを同時に溶解して得た洗浄液を、45℃以上に加温した状態で基材上のレジスト膜(有機皮膜)に接触させる構成により、当該洗浄液のオゾン濃度を高濃度で維持し、レジスト膜を除去し易くすることが開示されている。
【0006】
特許文献3では、オゾンガス生成装置(特許文献3では、酸素ガスを原料とする装置)のオゾンガスと原料水とを気液混合器により混合してオゾン水を生成するものであって、当該オゾンガス生成装置と気液混合器との間にオリフィスを設けた構成により、オゾンガス生成装置側が負圧状態(すなわち常圧(約101.33kPa)未満の状態)になることを防止でき、オゾンガス溶解効率を高めることが開示されている。
【0007】
特許文献4では、オゾン水を循環するオゾン水循環ラインと、そのオゾン水循環ラインから排出される排オゾンガスと原料水とを接触させるオゾンガス接触機構(フッ素樹脂で形成された浸透膜)と、を有した構成により、当該排オゾンガスを有効利用して、オゾン水を高濃度化することが開示されている。
【0008】
特許文献5では、オゾンガス生成装置(特許文献5では、酸素ガスを原料とする装置)のオゾンガスと原料水とを気液混合器により混合してオゾン水を生成するものであって、当該原料水によって低濃度化し過ぎたオゾン水(特許文献5では符号34で示すタンク内のオゾン水)を当該気液混合器に通過させる構成により、オゾン水を高濃度化することが開示されている。
【0009】
非特許文献1では、オゾンが外的要因(例えば、電気的スパーク,分解を誘発するコンタミ等によるトリガ)により急激な自己分解反応を起こし得る場合に、当該自己分解反応を抑制する抑制剤としてCF
4
ガスを適用することが開示されている。
【0010】
特許文献1~5に示す構成によれば、ある程度のオゾン濃度(例えば100ppm程度)のオゾン水を生成できる可能性はあるが、比較的大きい酸化力を必要とする洗浄工程では、更なる高濃度(例えば半導体素子の洗浄工程では200ppm以上)のオゾン水が要求されるものと考えられる。
【先行技術文献】
【特許文献】
(【0011】以降は省略されています)
この特許をJ-PlatPat(特許庁公式サイト)で参照する
