公開番号2025177295
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083970
出願日2024-05-23
発明の名称空気清浄化装置のフィルタ保持装置
出願人株式会社ダルトン
代理人個人
主分類B01D 46/10 20060101AFI20251128BHJP(物理的または化学的方法または装置一般)
要約【課題】部品点数を減じ、組立てや分解操作を容易に行うことができる簡潔な構造を備えた空気清浄化装置に用いて好適なフィルタ保持装置を提供する。

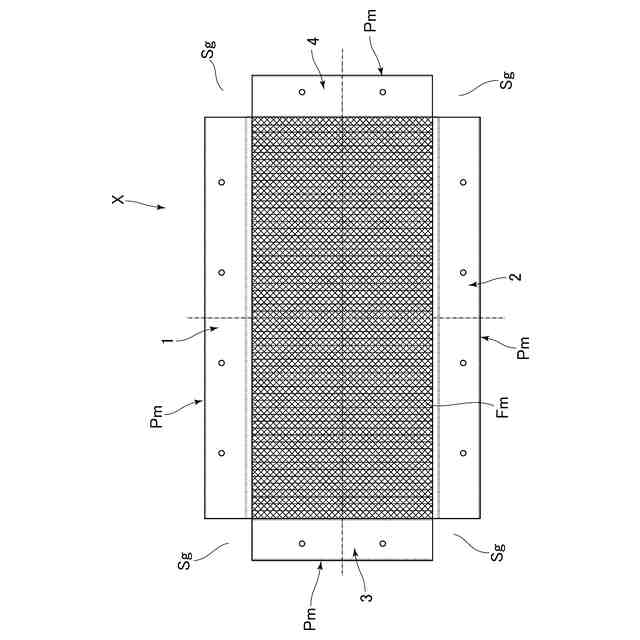

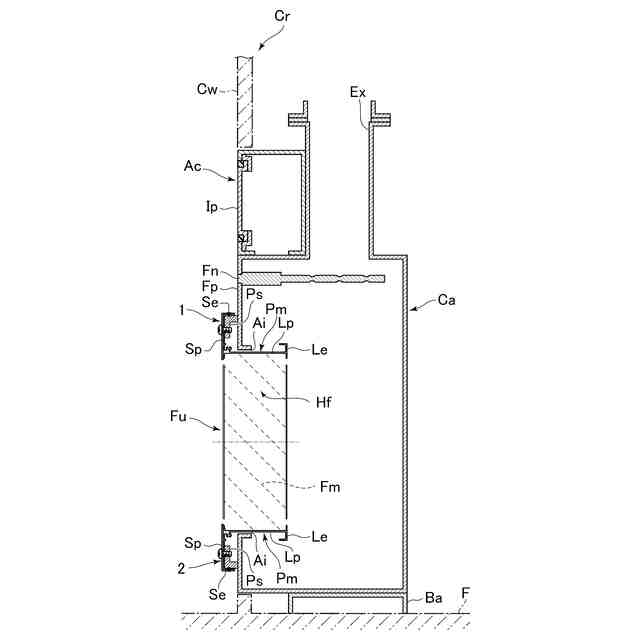

【解決手段】空気清浄化装置Acの立壁に開口した空気の吸引口Aiに正立姿勢で交換可能に設置されるフィルタFmの保持装置であって、当該保持装置は、前記フィルタFmを支持して保持する機能を持つ筒状のフィルタ保持部Hfと、前記保持部Hfの先端側に一体に形成されて前記吸引口Aiへ取付けられる取付枠部1～4とを備える。
【選択図】図15
特許請求の範囲【請求項１】
空気清浄化装置の立壁に開口した空気の吸引口に正立姿勢で交換可能に設置されるフィルタの保持装置であって、当該保持装置は、前記フィルタを支持して保持する機能を持つ筒状のフィルタ保持部と、前記保持部の先端側に形成されて前記吸引口へ取付けられる取付枠部とを備えることを特徴とするフィルタ保持装置。
続きを表示（約 500 文字）【請求項２】

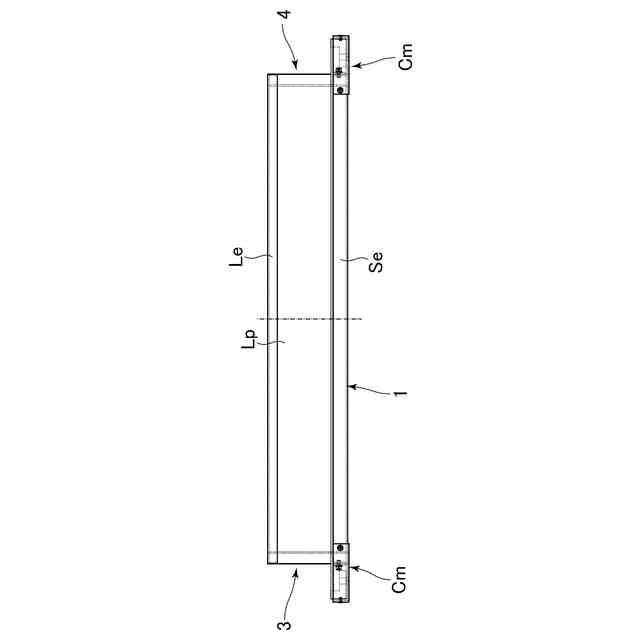

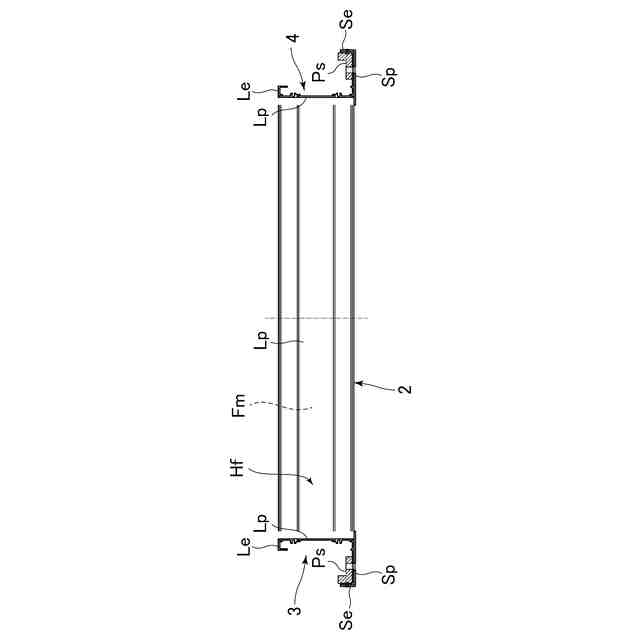

長手側部分と短手側部分からなる断面略Ｌ状をなす４枚の板状部材の前記短手側部分が前記取付枠部として形成されていると共に、前記４枚の板状部材の長手側部分が結合されて前記筒状のフィルタ保持部として形成されている請求項１のフィルタ保持装置。
【請求項３】
前記取付枠部と前記フィルタ保持部は、押出成形した部材により一体に筒状を形成している請求項２のフィルタ保持装置。
【請求項４】

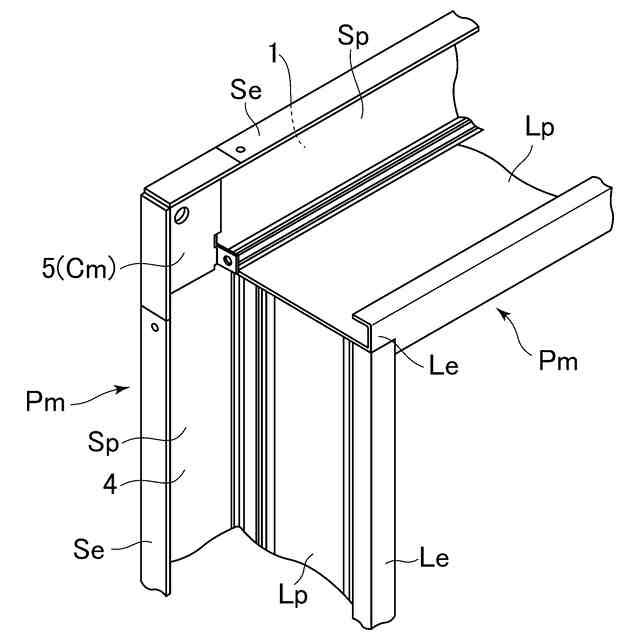

前記吸引口の外周縁に配置される前記取付枠部において、当該吸引口の外周縁の四隅に対応する当該取付枠部の各端部が形成する非連結部の隙間に、少なくとも一つの前記隙間を埋めるコーナー部材を配置して前記非連結部を前記コーナー部材で接合し、前記取付枠部同士を連結している請求項２又は３のフィルタ保持装置。
【請求項５】

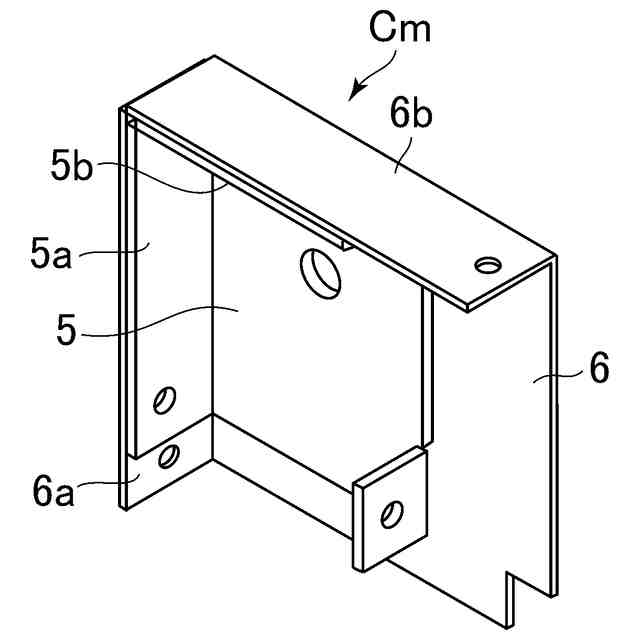

前記コーナー部材は、前記取付枠部の短手側部分の面と同面で接合される継ぎ板と、この継ぎ板の全面を外面から覆うコーナーカバーとからなる請求項４のフィルタ保持装置。
【請求項６】
請求項１のフィルタ保持装置を装着した空気清浄化装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、人体や環境に有害または有害性が懸念される物質を取扱う医薬品や化粧品の製造工場や研究施設のクリーンルーム、或はバイオハザード対策や放射性物質対策などの隔離を目的に設置されているハザード対策ルームやハザード対策用キャビネット、ドラフトチャンバー等の空間で使用される当該空間内の空気を清浄化してその空間内へ再循環したり、或は外部へ排出するエアフィルタを備えた装置（以下、空気清浄化装置という）に交換可能に装着するフィルタ保持装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
空気清浄化装置は、例えばハザード対策ルームやドラフトチャンバー等の機器内の空気を清浄化するための装置として、従来から種々の産業分野において用いられている。
【０００３】
公知の空気清浄化装置の一例としては、縦長の略直方体状をなす壁面構造体による筺体と、該筺体の前面壁下部に開口形成した吸気口と、前記筺体の上面壁に形成した排気口と、前記吸気口の上方の当該筐体の高さ方向中間部位であってこの筺体内部を横断する姿勢で架台上に着脱自在に設置されてユニット化したＨＥＰＡフィルタ（ＨｉｇｈＥｆｆｉｃｉｅｎｃｙＰａｒｔｉｃｕｌａｔｅＡｉｒＦｉｌｔｅｒ、以下、フィルタユニットという。）と、該フィルタユニットの上方で前記筺体の前面壁に設けた蓋付のフィルタ交換口とを備えて形成されたものがある。
なお、前記フィルタユニットに代えてユニット化したＵＬＰＡフィルタ（ＵｌｔｒａＬｏｗＰｅｎｅｔｒａｔｉｏｎＡｉｒＦｉｌｔｅｒ、以下、前記フィルタユニットに含まれるものとする。）を使用した空気清浄化装置もある。
【０００４】
従来の空気清浄化装置（以下、単に「装置」ともいう。特許文献１，２参照）では、前面壁の下部に吸気口を形成し、該筺体内部における前記吸気口の上方に、フィルタユニットを水平に支持するための架台を設け、該架台に前記フィルタユニットを水平姿勢で設置する構造であるため、次のような問題が指摘されている。
【０００５】
従来装置では、フィルタユニットが水平姿勢で筺体内部に配置されるため、その筺体は、少なくとも前記フィルタユニットの水平姿勢での前後幅が収まる奥行き量を有することを必要とする。
【０００６】
即ち、所要面積の空気ろ過面を有するフィルタユニットは、水平姿勢においては、前記ろ過面積に見合った前後幅（奥行き量）があるため、前記筺体の前後幅（奥行き量）を大きくせざるを得ないという難点がある。
【０００７】
また、従来装置では、筺体の前面壁の下部に吸気口が設置されているため、該吸気口から筺体内に水平に設置されているフィルタユニットの空気ろ過面（１次側）までの筐体の内部が、当該空気清浄化装置における汚染エリアとなっている。
【０００８】
さらに前記フィルタユニットのフィルタ交換に際しては、前記フィルタユニットの空気ろ過面（１次側）を含む汚染エリアに付着している有害物質の飛散を防ぐために、フィルタユニット交換に先立って前記汚染エリアを水や薬品などで洗浄している。しかし、洗浄部位が前記吸気口より下流の筺体内部であるため、洗浄状況を目視で確認し難いことと、及び前記吸気口から前記フィルタユニットの空気ろ過面を含む筺体の内部は目視確認が行い難いこととが相俟って洗浄作業も行い難いという問題が指摘されている。
【０００９】
さらには、従来装置では、フィルタユニットの筺体内部での設置姿勢が水平姿勢であるため、フィルタ交換や点検などのために、蓋付のフィルタ交換口を前記フィルタユニットの設置高さより上方の筐体の前面壁に設けなければならなかった。
【００１０】
本発明の発明者らは、従来の空気清浄化装置における上記問題点を悉く解消した新規な空気清浄化装置を特許第６９９３１２１号として提案している（特許文献３参照）。即ち、提案した空気清浄化装置は、当該装置の本体となる壁面構造の筺体と、該筺体の前面壁に形成した吸気口と、該吸気口の前面にその吸気口を塞ぐように縦向き正面姿勢で着脱自在に装着したフィルタユニットと、前記筺体の上面壁に設けた外部送風機にダクトを介して接続される排気口とを備えて構成されたものである。
（【００１１】以降は省略されています）
