公開番号2025155787
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2024224152
出願日2024-12-19
発明の名称二酸化炭素回収装置
出願人本田技研工業株式会社
代理人個人,個人
主分類B01D 53/14 20060101AFI20251002BHJP(物理的または化学的方法または装置一般)
要約【課題】吸着材を保持する吸着材保持部の着脱作業を効率化できるとともに高い熱効率を実現できる二酸化炭素回収装置を提供すること。

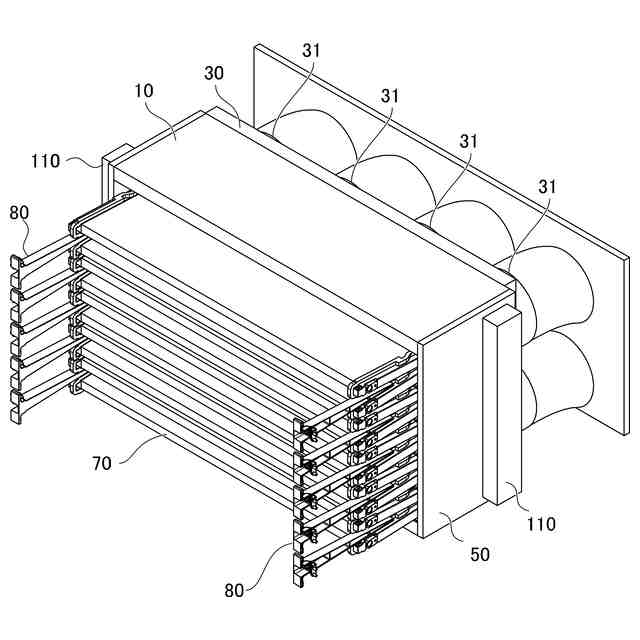

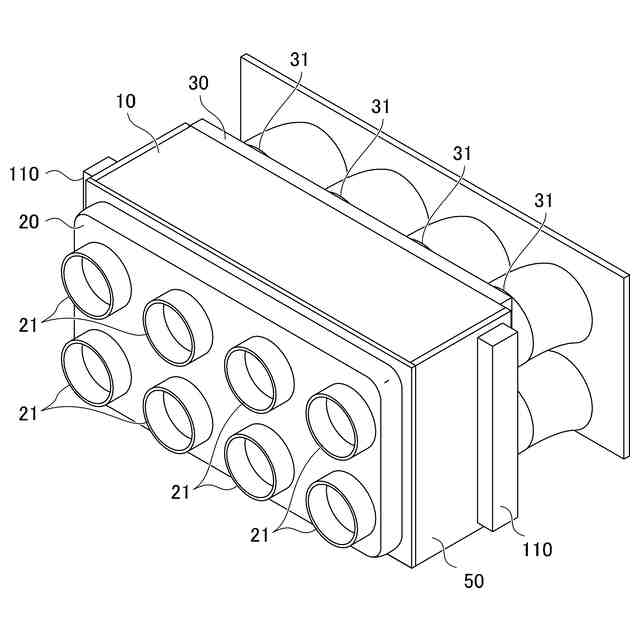

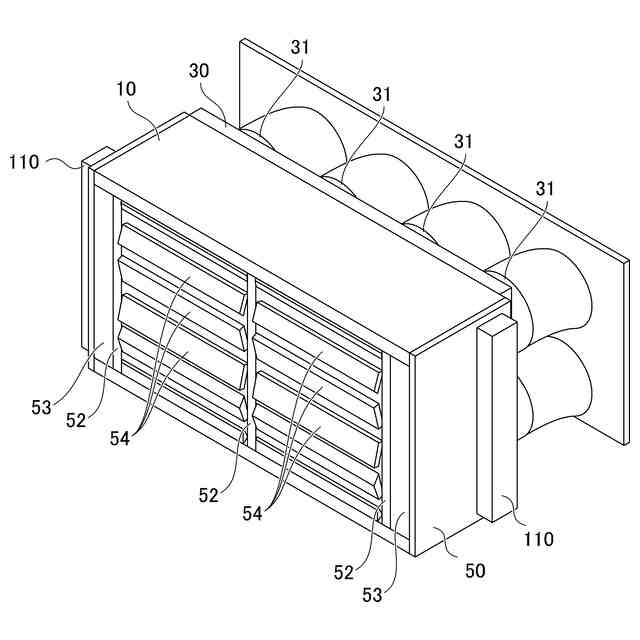

【解決手段】二酸化炭素回収装置1は、吸着材12を保持する熱交換器(吸着材保持部)70と、熱交換器70をスライド挿入可能な第1収容部81及び第2収容部82を有する支持プレート(支持部材)80と、熱交換器70に配置され、熱交換器70が第1収容部81及び第2収容部82にスライド挿入されるに伴って追従変形するシール部75と、を備え、熱交換器70は、シール部75を介して支持プレート80に支持される。
【選択図】図5
特許請求の範囲【請求項１】
吸着材を保持する吸着材保持部と、
前記吸着材保持部をスライド挿入可能な収容部を有する支持部材と、
前記吸着材保持部に配置され、前記吸着材保持部の前記収容部へのスライド挿入に伴って追従変形可能なシール部と、
を備え、
前記吸着材保持部は、前記シール部を介して前記支持部材に支持される、
を備える二酸化炭素回収装置。
続きを表示（約 1,000 文字）【請求項２】
前記シール部は、発泡性材料で構成される、
請求項１に記載の二酸化炭素回収装置。
【請求項３】
前記収容部は、
前記吸着材保持部を収容する第１収容部と、
前記第１収容部の隣に位置し、前記第１収容部に収容される前記吸着材保持部とは異なる前記吸着材保持部を収容する第２収容部と、
を有し、
前記第１収容部に収容された前記吸着材保持部と前記第２収容部に収容された前記吸着材保持部の間に差し込まれ、前記吸着材保持部のそれぞれの前記シール部を押圧するガイド部材を更に備える、
請求項１又は２に記載の二酸化炭素回収装置。
【請求項４】
前記第１収容部は、前記吸着材保持部の挿入方向の先端側が基端側よりも前記第２収容部に近づくように傾斜し、
前記第２収容部は、前記挿入方向の先端側が基端側よりも前記第１収容部に近づくように傾斜し、
前記ガイド部材は、前記挿入方向の先端がくさび形状に形成される、
請求項３に記載の二酸化炭素回収装置。
【請求項５】
熱媒体が流通するヘッダと、
前記吸着材保持部の内部と前記ヘッダの内部を連通し、前記熱媒体を前記吸着材保持部に流通させるパイプと、
前記吸着材保持部と前記パイプの間に配置される断熱材と、
を備える、
請求項１又は２に記載の二酸化炭素回収装置。
【請求項６】
前記支持部材が固定される筐体と、
前記筐体の外側に配置され、熱媒体が流通するヘッダと、
前記筐体を貫通して前記吸着材保持部の内部と前記ヘッダの内部を連通する筒状部と、
前記筒状部に配置され、前記ヘッダと前記筐体の間に位置するフランジ部と、
前記フランジ部と前記筐体の間及び前記フランジ部と前記ヘッダの間の少なくとも何れか一方に配置される断熱材と、
を備える、
請求項１又は２に記載の二酸化炭素回収装置。
【請求項７】
前記吸着材保持部は、表面の少なくとも一部に、断熱材が配置されている、
請求項１又は２に記載の二酸化炭素回収装置。
【請求項８】
前記吸着材保持部は、前記吸着材が接触する部位を除く表面の全てに、断熱材が配置されている、
請求項７に記載の二酸化炭素回収装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、二酸化炭素回収装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、大気等の二酸化炭素を含む気体から二酸化炭素を回収する技術が知られている。この種の技術が記載されるものとして例えば特許文献１がある。例えば、特許文献１には、二酸化炭素を吸着する吸着材を、吸着材保持部材に複数層配置することが示されている。特許文献２には、ガス状二酸化炭素をガス混合物から、ガス状二酸化炭素を吸着する吸着剤を用いた循環式吸着／脱着によって、分離する方法が記載されている。
【先行技術文献】
【特許文献】
【０００３】
米国特許出願公開第２０１９／０２５５４８０号明細書
特表２０１７－５２８３１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
吸着材の加熱や冷却を行う熱交換器を吸着材保持部として利用する構成では、吸着材の交換のためには熱交換器を筐体から取り外す必要がある。熱交換器を取り外す作業は、熱交換器だけではなく他の組付部品の取り外しを行う必要がある。また、吸着材を配置した熱交換器を上下方向に複数収容する構成の場合、熱交換器を筐体にセットする作業も下から一段ずつ積み上げる必要がある。このように、熱交換器の着脱作業は非常に手間のかかるものであった。
【０００５】
また、熱交換器は、構造上、アルミ部品をロウ付けて行うことがあり、寸法公差が大きくなってしまう。寸法誤差が大きくなれば、筐体と熱交換器の間に生じる隙間が大きくなってしまう。隙間は吸着材の通過風量の低下を招く要因となってしまい、二酸化炭素回収率の低下をもたらす可能性もある。
【０００６】
本発明は、吸着材を保持する吸着材保持部の着脱作業を効率化できるとともに高い熱効率を実現できる二酸化炭素回収装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】

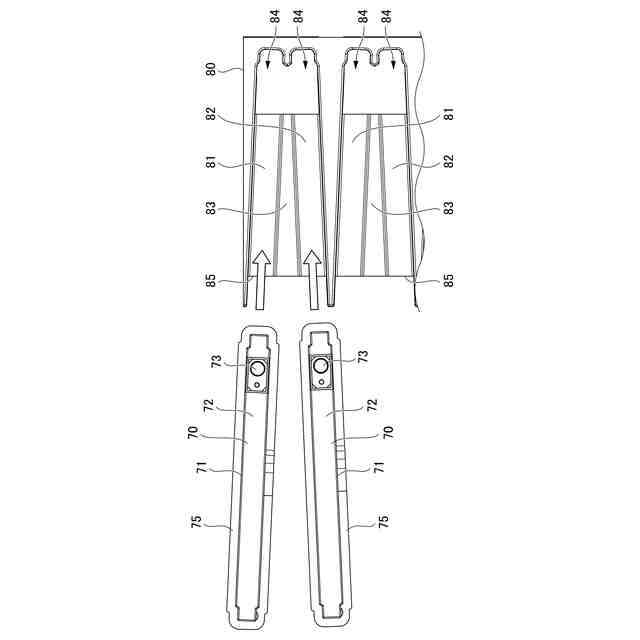

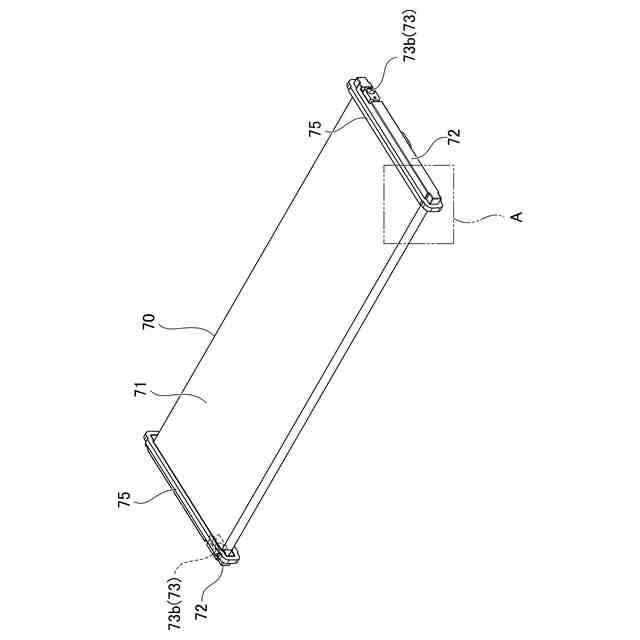

（１）本発明は、吸着材（例えば、後述する吸着材１２）を保持する吸着材保持部（例えば、後述する熱交換器７０）と、前記吸着材保持部をスライド挿入可能な収容部（例えば、後述する第１収容部８１及び第２収容部８２）を有する支持部材（例えば、後述する支持プレート８０）と、前記吸着材保持部に配置され、前記吸着材保持部の前記収容部へのスライド挿入に伴って追従変形するシール部（例えば、後述するシール部７５）と、を備え、前記吸着材保持部は、前記シール部を介して前記支持部材に支持される、二酸化炭素回収装置（例えば、後述する二酸化炭素回収装置１）である。
【０００８】
（２）上記（１）に記載の二酸化炭素回収装置において、前記シール部は、発泡性材料で構成されてもよい。
【０００９】

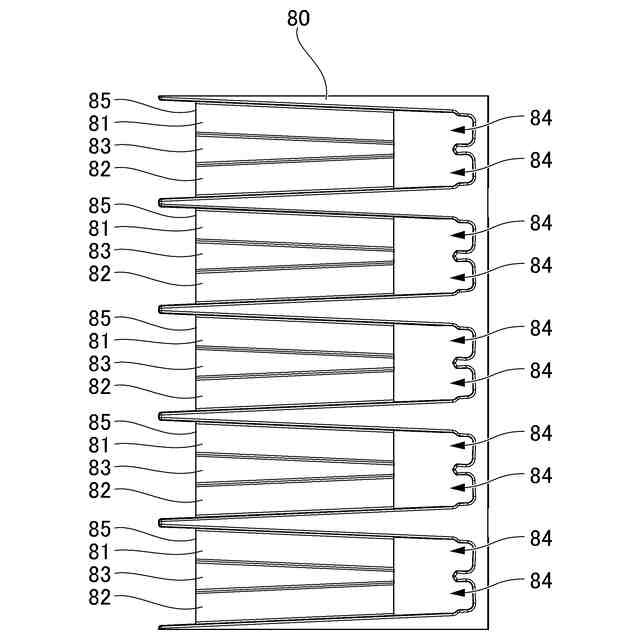

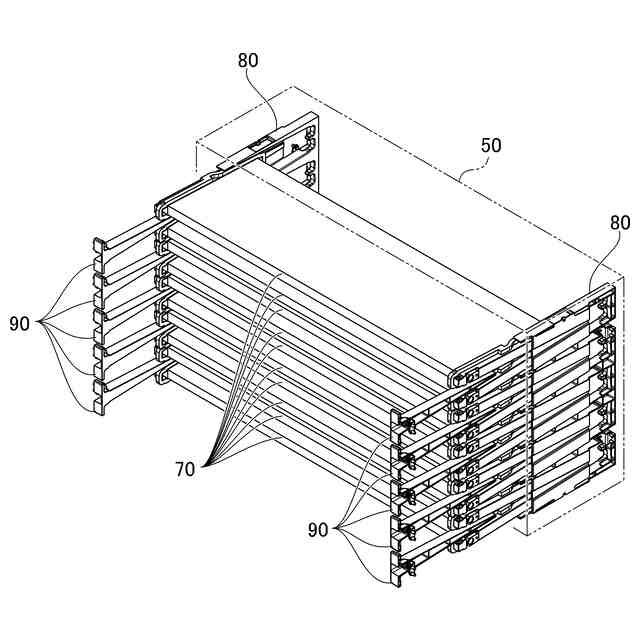

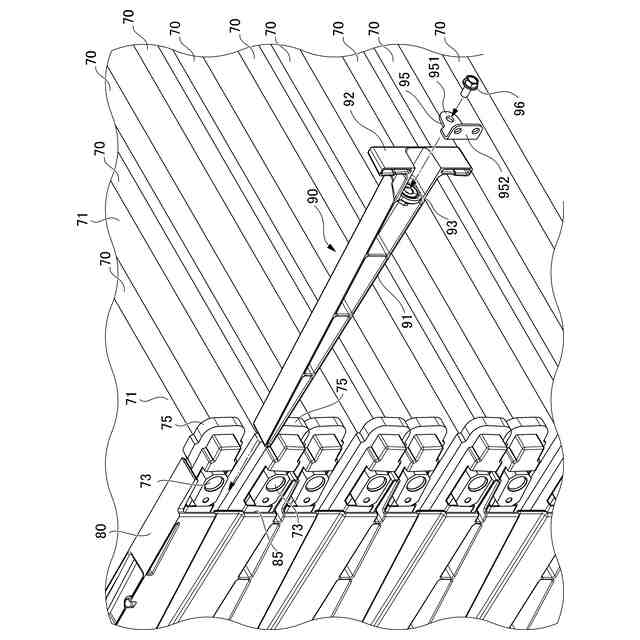

（３）上記（１）又は（２）に記載の二酸化炭素回収装置において、前記収容部は、前記吸着材保持部を収容する第１収容部と、前記第１収容部（例えば、後述する第１収容部８１）の隣に位置し、前記第１収容部に収容される前記吸着材保持部とは異なる前記吸着材保持部を収容する第２収容部（例えば、後述する第２収容部８２）と、を有し、前記第１収容部に収容された前記吸着材保持部と前記第２収容部に収容された前記吸着材保持部の間に差し込まれ、前記吸着材保持部のそれぞれの前記シール部（例えば、後述するシール部７５）を押圧するガイド部材（例えば、後述するガイド部材９０）を更に備えてもよい。
【００１０】
（４）上記（３）に記載の二酸化炭素回収装置において、前記第１収容部は、前記吸着材保持部の挿入方向の先端側が基端側よりも前記第２収容部に近づくように傾斜し、前記第２収容部は、前記挿入方向の先端側が基端側よりも前記第１収容部に近づくように傾斜し、前記ガイド部材は、前記挿入方向の先端がくさび形状に形成されてもよい。
（【００１１】以降は省略されています）
