公開番号2025168507
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2025146575,2024512896
出願日2025-09-03,2023-03-31
発明の名称作動装置
出願人本田技研工業株式会社
代理人弁理士法人クシブチ国際特許事務所
主分類H01M 10/6563 20140101AFI20251030BHJP(基本的電気素子)
要約【課題】騒音を低減できる作動装置を提供する。
【解決手段】作動部を収容する第1空間S1と、第1空間S1の内外を連通する連通穴と、連通穴を介した空気の流動を促進させる送風機94と、送風機94から流出する空気、または送風機94に流入する空気が流れる流路が設けられる第2空間S2と、を備え、送風機94は、第1送風機、及び第2送風機を有し、流路は、第1送風機から流出する空気、または送風機94に流入する空気が流れる第1流路F1と、第1流路F1と区画して設けられ、第2送風機から流出する空気、または送風機94に流入する空気が流れる第2流路F2と、を有する。
【選択図】図7
特許請求の範囲【請求項１】
作動部を収容する第１空間と、
前記第１空間の内外を連通する連通穴と、
前記連通穴を介した空気の流動を促進させる送風機と、
前記送風機から流出する空気、または前記送風機に流入する空気が流れる流路が設けられる第２空間と、を備え、
前記送風機は、第１送風機、及び第２送風機を有し、
前記流路は、前記第１送風機から流出する空気、または前記送風機に流入する空気が流れる第１流路と、
前記第１流路と区画して設けられ、前記第２送風機から流出する空気、または前記送風機に流入する空気が流れる第２流路と、を有する
ことを特徴とする作動装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、作動装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、バッテリを内部に収める筐体を備える収容装置が知られている（例えば、特許文献１参照）。この収容装置には、当該バッテリに電気的に接続される発熱部材と、当該発熱部材を冷却する空気を送り出す送風機とを備える作動装置が設けられるものがある。
【先行技術文献】
【特許文献】
【０００３】
ＷＯ２０２０／２３５６３７号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、このような作動装置では、送風機の作動に伴って、騒音が生じる虞がある。
本発明は、騒音を低減できる作動装置を提供する。
【課題を解決するための手段】
【０００５】
この明細書には、２０２２年３月３１日に出願された日本国特許出願・特願２０２２－０６０１５４の全ての内容が含まれる。
本発明は、作動部を収容する第１空間と、前記第１空間の内外を連通する連通穴と、前記連通穴を介した空気の流動を促進させる送風機と、前記送風機から流出する空気、または前記送風機に流入する空気が流れる流路が設けられる第２空間と、を備え、前記送風機は、第１送風機、及び第２送風機を有し、前記流路は、前記第１送風機から流出する空気、または前記送風機に流入する空気が流れる第１流路と、前記第１流路と区画して設けられ、前記第２送風機から流出する空気、または前記送風機に流入する空気が流れる第２流路と、を有することを特徴とする作動装置である。
【発明の効果】
【０００６】
本発明によれば、騒音を低減できる。
【図面の簡単な説明】
【０００７】

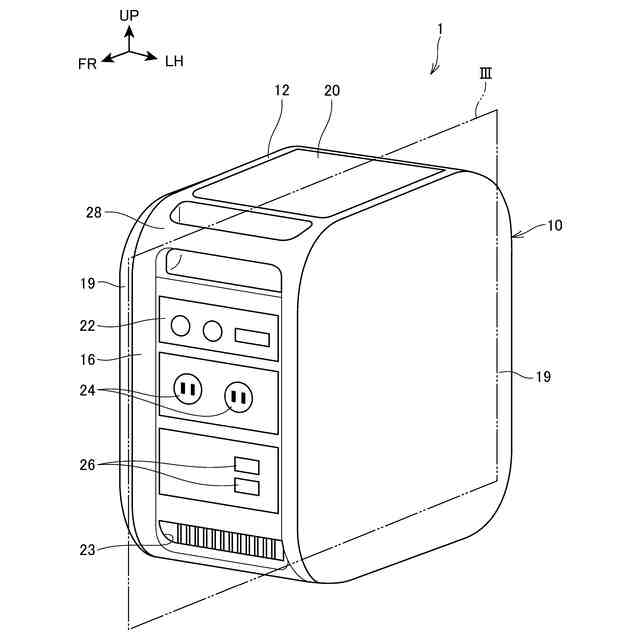

図１は、本発明の実施形態に係る収容装置の斜視図である。

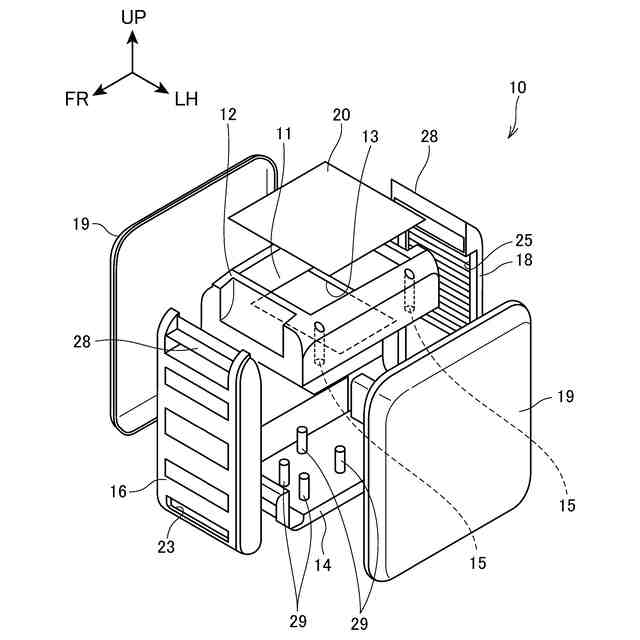

図２は、筐体の分解斜視図である。
図３は、収容装置を図１に示す平面ＩＩＩで切断した縦断面図である。
図４は、インバータユニットを後方から視た斜視図である。

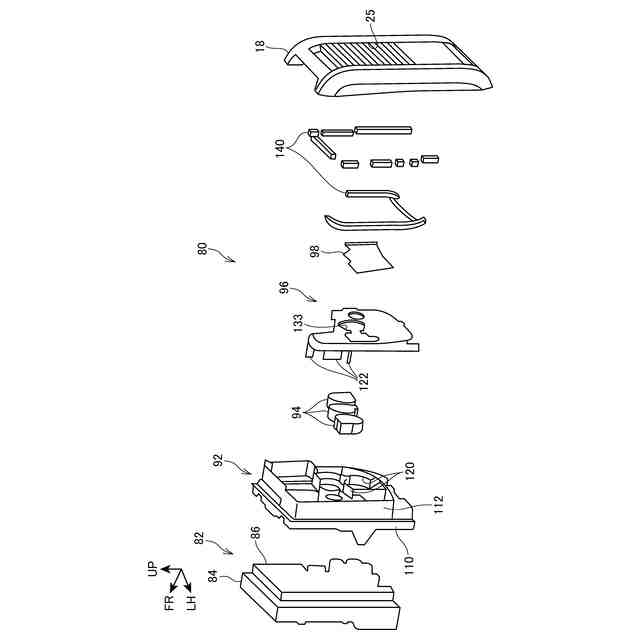

図５は、シュラウドの分解斜視図である。

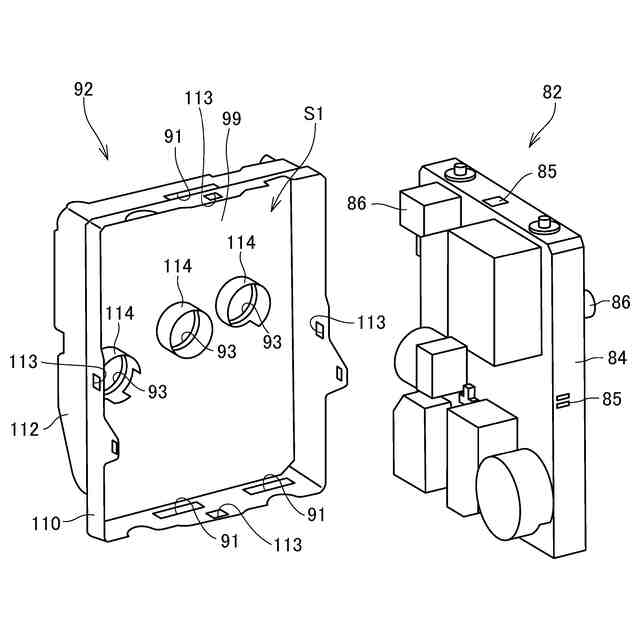

図６は、シュラウド本体とインバータとの斜視図である。

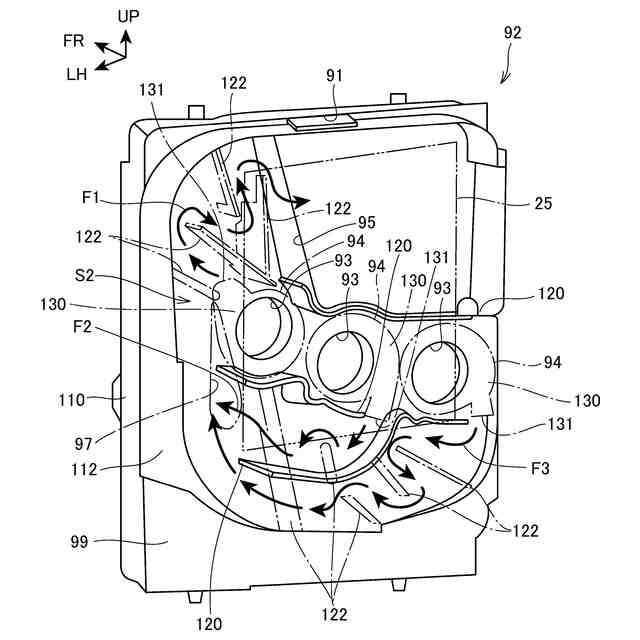

図７は、シュラウド本体を後方から視た図である。

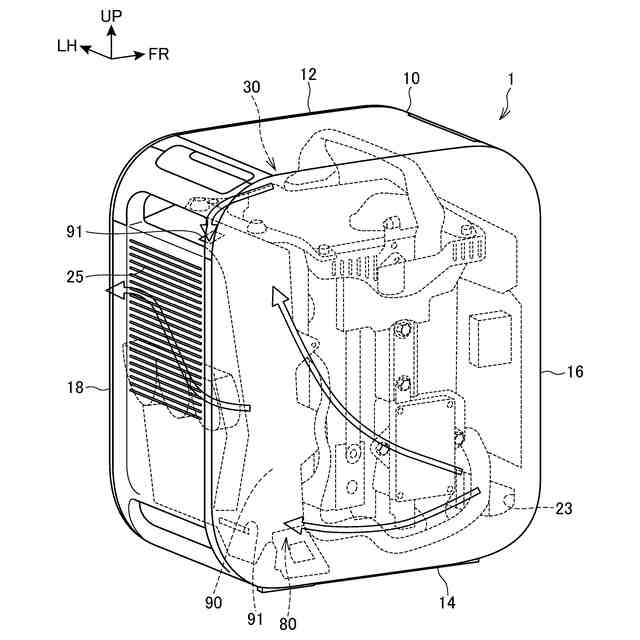

図８は、収容装置における冷却風の流れを示す概略図である。
図９は、収容装置における冷却風の流れを示す概略図である。
【発明を実施するための形態】
【０００８】
［１．実施形態］
［１．１．構成］
以下、図面を参照して本発明の実施形態について説明する。
各図面において、符号ＦＲは、収容装置１が下面を設置面に接する底面として設置された状態における前方を示し、符号ＵＰは、当該収容装置１の上方を示し、符号ＬＨは、当該収容装置１の左方を示す。以下の説明において、特に説明がない限り、各方向は、これらの収容装置１の方向に沿った方向である。以下、収容装置１が下面を設置面に接する底面として設置された状態を第１姿勢という。
【０００９】
図１は、本発明の実施形態に係る収容装置１の斜視図である。
収容装置１は、当該収容装置１を着脱可能なバッテリ１００を収容し、当該バッテリ１００に蓄電された電力をユーザの操作に応じて変換し、収容装置１の外部の電動装置等に給電するものである（図３）。
収容装置１は、本開示の「蓄電装置」に相当する。
【００１０】
図１に示すように、収容装置１は、略直方体状の筐体１０を備える。筐体１０は、いずれも平坦面である上面と、下面と、前面と、後面と、左右に位置する一対の側面とを備える。収容装置１の第１姿勢では、筐体１０の下面が設置面に接する底面となる。
なお、筐体１０は、直方体状に限らず、例えば略立方体状等、他の形状であってもよい。
（【００１１】以降は省略されています）
