公開番号2025154494
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057536
出願日2024-03-29
発明の名称リアクトル
出願人本田技研工業株式会社
代理人弁理士法人磯野国際特許商標事務所
主分類H01F 37/00 20060101AFI20251002BHJP(基本的電気素子)
要約【課題】本発明は、容器内にコイルが樹脂にてポッティングされた構成であっても、コイルに電気的に接続するバスバーを効率よく冷却することができるリアクトルを提供する。
【解決手段】本発明は、冷媒Rが接する底面を有する容器2内にコイル3がポッティングされたリアクトル1であって、前記コイル3に通電可能に接合されたバスバー4と、前記バスバー4と前記容器2とを電気遮断するとともに熱伝達自在に連結する絶縁放熱シート5d(連結部)と、を備えたことを特徴とする。
【選択図】図2
特許請求の範囲【請求項１】
冷媒が接する底面を有する容器内にコイルがポッティングされたリアクトルであって、
前記コイルに通電可能に接合されたバスバーと、
前記バスバーと前記容器とを電気遮断するとともに熱伝達自在に連結する連結部と、
を備えたことを特徴とするリアクトル。
続きを表示（約 630 文字）【請求項２】
前記容器の底面には、冷却フィンが形成されていることを特徴とする請求項１に記載のリアクトル。
【請求項３】
前記容器の外側に隣接するバスバーの端子台を備え、
前記連結部は、前記端子台に配置されていることを特徴とする請求項１に記載のリアクトル。
【請求項４】
前記連結部は、絶縁放熱シートであり、
前記絶縁放熱シートは、前記バスバーと前記容器との間に介在していることを特徴とする請求項３に記載のリアクトル。
【請求項５】
前記バスバーと前記絶縁放熱シートとの間には、熱伝導部材が配置されていることを特徴とする請求項４に記載のリアクトル。
【請求項６】
前記絶縁放熱シートは、前記容器の側壁との間に介在していることを特徴とする請求項４に記載のリアクトル。
【請求項７】
前記容器の前記側壁と前記絶縁放熱シートとは接触しているとともに、前記絶縁放熱シートと前記バスバーとは接触しており、
前記バスバーを前記容器の前記側壁に向けて押圧する付勢手段を有していることを特徴とする請求項６に記載のリアクトル。
【請求項８】
前記容器の前記側壁は、下方に向かうほど前記容器の外側に向けて徐々に離れるように変位する傾斜面を有しており、
前記絶縁放熱シートは、前記傾斜面に設けられていることを特徴とする請求項６に記載のリアクトル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、リアクトルに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、筐体内に配置された端子台に円柱状の冷却端子を設けた電子変換装置が知られている（例えば、特許文献１参照）。具体的には、この電子変換装置は、冷却端子の上端にバスバーが電気的に接続されるとともに下端が筐体の底部に配置された冷却機構に熱的に接続されている。
このような電子変換装置によれば、バスバーに発生したジュール熱を、冷却端子を介して筐体の底部の冷却機構へと伝達することができる。
【０００３】
ところで、電気自動車やＨＥＶ（Hybrid Electrical Vehicle）などには、例えばバッテリとモータとの間で電力変換を行う電力変換装置が設置されている。このような電力変換装置は、インテリジェントパワーモジュールやコンデンサ、ＤＣ－ＤＣコンバータ、リアクトルなどを備えている。
リアクトルは、コアの周囲に巻回された巻き線からなるコイルが所定の容器内に樹脂にてポッティングされて構成されている。コイルの末端は、バスバーに接続され、バスバーはジュール熱を発生する。そのためリアクトルにおいてはバスバーの冷却が望まれる。
【先行技術文献】
【特許文献】
【０００４】
特許第６２３３５４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、リアクトルは、容器内のスペースのほとんどを樹脂にてポッティングされたコイルが占めている。そのため、リアクトルのバスバーは、これを冷却するために従来の冷却端子を設けた端子台（例えば、特許文献１参照）を適用することが困難になっている。
【０００６】
本発明の課題は、容器内にコイルが樹脂にてポッティングされた構成であっても、コイルに電気的に接続するバスバーを効率よく冷却することができるリアクトルを提供することにある。
【課題を解決するための手段】
【０００７】
本発明は、冷媒が接する底面を有する容器内にコイルがポッティングされたリアクトルであって、前記コイルに通電可能に接合されたバスバーと、前記バスバーと前記容器とを電気遮断するとともに熱伝達自在に連結する連結部と、を備えたことを特徴とする。
【発明の効果】
【０００８】
本発明のリアクトルによれば、容器内にコイルが樹脂にてポッティングされた構成であっても、コイルに電気的に接続するバスバーを効率よく冷却することができる。
【図面の簡単な説明】
【０００９】

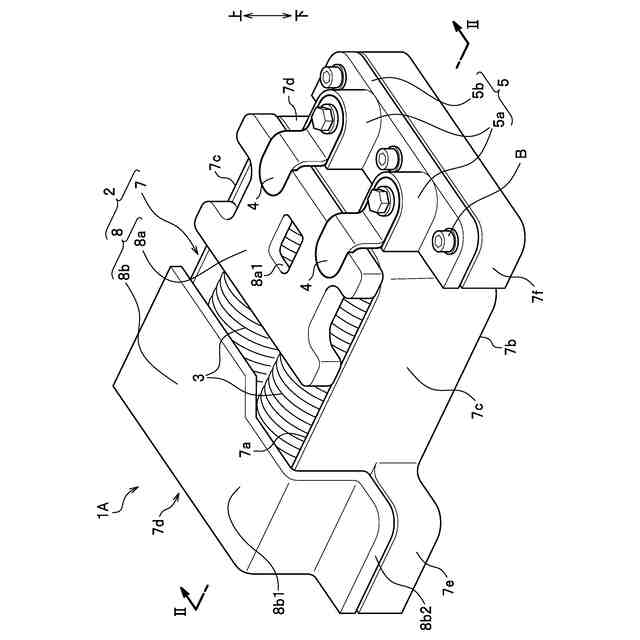

本発明の第１実施形態に係るリアクトルの全体斜視図である。

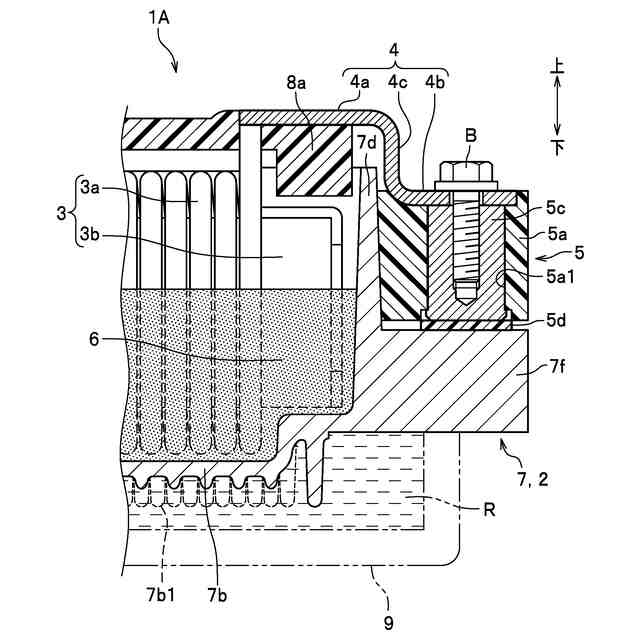

図１の冷却端子台側でのII－II部分拡大断面図である。
本発明の第２実施形態に係るリアクトルの部分拡大斜視図である。

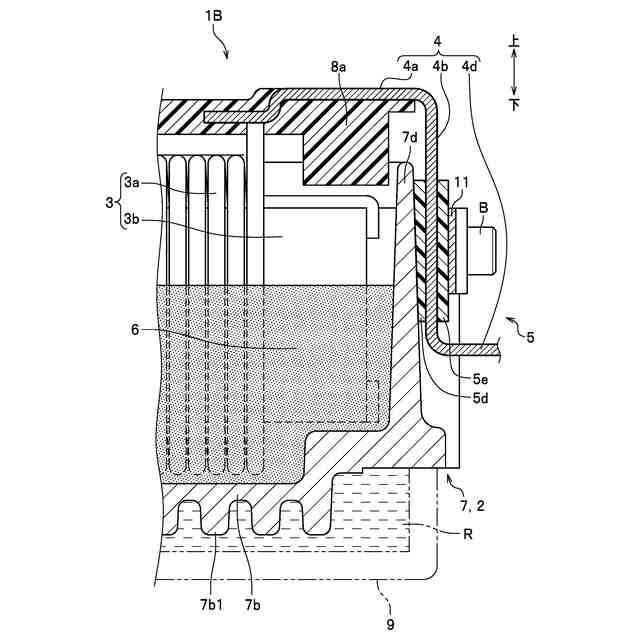

図３ＡのIIIＢ－IIIＢ断面図である。

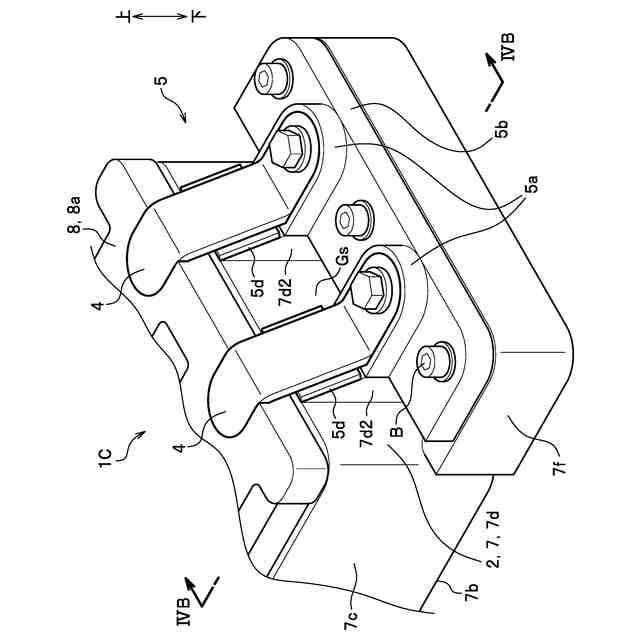

本発明の第３実施形態に係るリアクトルの部分拡大斜視図である。
図４ＡのIVＢ－IVＢ断面図である。
【発明を実施するための形態】
【００１０】
次に、本発明のリアクトルを実施するための形態（実施形態）について、適宜図面を参照しながら詳細に説明する。
以下では、本発明について、電気自動車やＨＥＶ（Hybrid Electrical Vehicle）、燃料電池車などに搭載され、モータなどの負荷とバッテリとの間に配置される電力変換装置を構成するリアクトルを例にとって説明するが本発明はこれに限定されるものではない。
本実施形態のリアクトルは、樹脂にてコイルをポッティングした容器の外側に隣接するようにバスバーの冷却端子台を有する構成となっている。
（【００１１】以降は省略されています）
