公開番号2025151423
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024052833
出願日2024-03-28
発明の名称清掃装置
出願人本田技研工業株式会社
代理人弁理士法人桐朋
主分類A47L 9/28 20060101AFI20251002BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】保管部又は保管対象物を清掃できる清掃装置を提供する。
【解決手段】清掃装置であるクリーナ200は、バッテリ交換機のスロット16に挿抜可能に設けられる。スロット16は、モバイルバッテリを保管可能である。クリーナ200は、スロット16に挿入された状態で該スロット16の内部を清掃する清掃部202を備える。
【選択図】図11
特許請求の範囲【請求項１】
保管対象物を保管可能な保管部を有する保管装置の該保管部に挿抜可能に設けられ、前記保管部に挿入された状態で該保管部の内部を清掃する清掃部を備える、清掃装置。
続きを表示（約 1,100 文字）【請求項２】
請求項１記載の清掃装置において、
前記清掃部を収容する筐体をさらに備え、
前記筐体の外形形状である第１外形形状は、前記保管対象物の外形形状である第２外形形状に近似するように設けられる、清掃装置。
【請求項３】
請求項２記載の清掃装置において、
前記第１外形形状は、前記第２外形形状と略同等となるように設けられる、清掃装置。
【請求項４】
請求項３記載の清掃装置において、
前記第１外形形状は、前記筐体のうちの少なくとも前記保管部に挿入される範囲において、前記第２外形形状と同一寸法となるように設けられる、清掃装置。
【請求項５】
請求項１記載の清掃装置において、
前記清掃部を収容する筐体をさらに備え、
前記筐体の外形形状は、前記保管部の内形形状に近似するように設けられる、清掃装置。
【請求項６】
請求項５記載の清掃装置において、
前記内形形状は、前記保管部に対する該清掃装置の挿抜方向と直交する平面における形状が略矩形に形成され、
前記外形形状の前記平面における形状は、略矩形に形成される、清掃装置。
【請求項７】
請求項６記載の清掃装置において、
前記外形形状は、前記保管部に該清掃装置が挿入された状態で、該保管部の中央を通って前記挿抜方向に延びる軸線回りに前記清掃装置が回転不能となるように形成される、清掃装置。
【請求項８】
請求項１～７のいずれか１項に記載の清掃装置において、
前記保管対象物は、第１電気端子を有する第１電力装置であり、
前記保管装置は、前記第１電気端子と着脱可能な第２電気端子を有する第２電力装置であり、
前記清掃部は、該清掃装置が前記保管部に挿入された状態で、前記第２電気端子を清掃可能に設けられる、清掃装置。
【請求項９】
請求項１～８のいずれか１項に記載の清掃装置において、
前記保管対象物は、第１電気端子を有する第１電力装置であり、
前記保管装置は、前記第１電気端子と着脱可能な第２電気端子を有する第２電力装置であり、
該清掃装置は、前記保管部に挿入された状態で、前記第２電気端子を検査する検査部をさらに備える、清掃装置。
【請求項１０】
請求項９記載の清掃装置において、
前記検査部は、前記第２電気端子に接続される検査用端子と、前記検査用端子に接続され、前記検査用端子を介して前記第２電気端子に電流を供給する検査用電源と、前記電流に基づいて前記第２電気端子の劣化の有無又は該劣化の状態を検知する検知部とを有する、清掃装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、清掃装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、バッテリセルを有するバッテリ（保管対象物）を収容可能な保持装置（保管装置）が開示されている。保持装置には、複数のスロット（保管部）が設けられている。複数のスロットは、互いに同じ形状及び大きさを有する。複数のスロットの各々は、バッテリを挿抜可能に収容する。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２１／１０７０６９号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
保管装置は、屋外に設置されることがあり、屋外に設置されると、保管部に塵埃等の異物が溜まりやすい。また、保管対象物に異物が付着している状態で該保管対象物を保管部に保管した場合、保管対象物に付着した異物が保管部に溜まる可能性がある。保管部又は保管対象物を清掃できることが望ましい。
【０００５】
本発明は、上記した課題を解決することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の第１の態様は、保管対象物を保管可能な保管部を有する保管装置の該保管部に挿抜可能に設けられ、前記保管部に挿入された状態で該保管部の内部を清掃する清掃部を備える、清掃装置である。
【０００７】
本発明の第２の態様は、保管対象物を収容可能な収容部と、前記保管対象物が該収容部に収容された状態で該保管対象物の外部を清掃する他の清掃部と、を備える、清掃装置である。
【発明の効果】
【０００８】
本発明によれば、保管部又は保管対象物を効率よく清掃することができる。
【図面の簡単な説明】
【０００９】
図１は、バッテリ交換機の斜視図である。
図２は、モバイルバッテリの斜視図である。
図３は、モバイルバッテリの平面図である。
図４は、モバイルバッテリの底面図である。

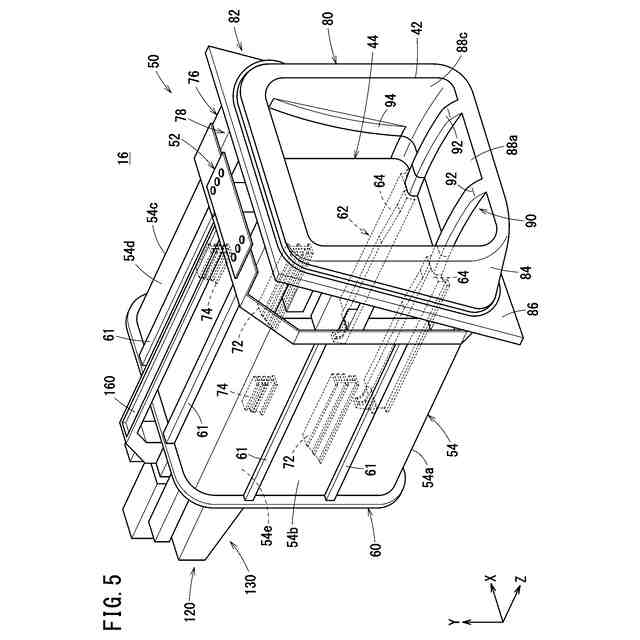

図５は、スロットの斜視図である。
図６は、スロットの斜視図である。
図７は、モバイルバッテリが収容されたスロットの断面図である。
図８は、図７のスロットの一部断面図である。
図９は、第１実施形態に係るクリーナの斜視図である。
図１０は、図９のクリーナの底面図である。

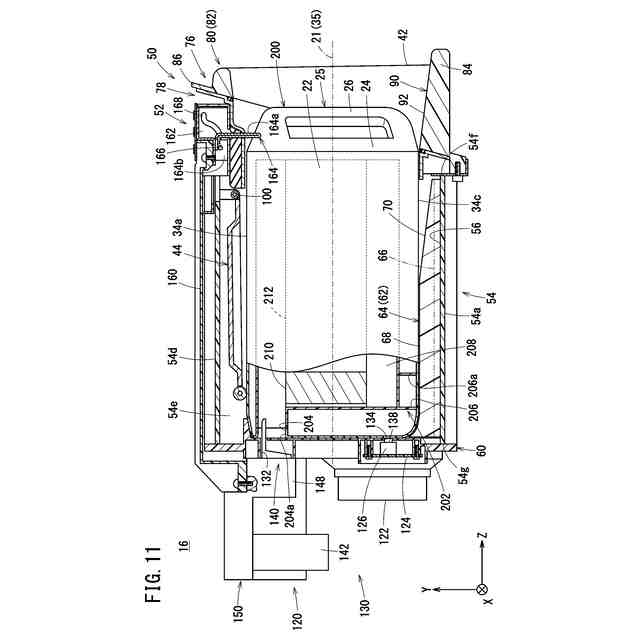

図１１は、クリーナが挿入されたスロットの断面図である。
図１２は、第１変形例に係るクリーナの斜視図である。
図１３は、図１２のクリーナの底面図である。
図１４は、図１２のクリーナが挿入されたスロットの断面図である。
図１５は、図１２のクリーナの回路構成図である。
図１６は、第２実施形態に係るクリーナが搭載されたバッテリ交換機の斜視図である。
図１７は、モバイルバッテリが収容されたクリーナの断面図である。
図１８は、モバイルバッテリが収容されたクリーナの断面図である。
図１９は、モバイルバッテリが収容された第２変形例に係るクリーナの断面図である。
図２０は、図１９のクリーナの回路構成図である。
【発明を実施するための形態】
【００１０】
［バッテリ交換機１０の概略構成］
図１は、バッテリ交換機１０（保管装置、第２電力装置）の斜視図である。
（【００１１】以降は省略されています）
