公開番号2025142503
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024041905
出願日2024-03-18
発明の名称水冷式回転機のフレーム、及びその製造方法
出願人株式会社明電舎
代理人個人,個人,個人,個人
主分類H02K 5/20 20060101AFI20250924BHJP(電力の発電,変換,配電)
要約【課題】効率的に冷却可能な水冷式回転機のフレームを提供することである。
【解決手段】水冷式回転機のフレームは、径方向内側に水冷式回転機のステータ及びロータを収容する前記水冷式回転機のフレームであって、径方向内側に前記ステータが配置される内筒と、前記内筒の径方向外側に配置される外筒と、前記内筒と前記外筒との間に形成された冷却水の水路と、前記水路を軸方向に傾斜して仕切る仕切壁と、を有することを特徴とする。
【選択図】図1

特許請求の範囲【請求項１】
径方向内側に水冷式回転機のステータ及びロータを収容する前記水冷式回転機のフレームであって、
径方向内側に前記ステータが配置される内筒と、
前記内筒の径方向外側に配置される外筒と、
前記内筒と前記外筒との間に形成された冷却水の水路と、
前記水路を軸方向に傾斜して仕切る仕切壁と、
を有することを特徴とするフレーム。
続きを表示（約 250 文字）【請求項２】
径方向内側に水冷式回転機のステータ及びロータを収容する前記水冷式回転機のフレームの製造方法であって、
前記フレームは、
径方向内側に前記ステータが配置される内筒と、
前記内筒の径方向外側に配置される外筒と、
前記内筒と前記外筒との間に形成された冷却水の水路と、
前記水路を軸方向に傾斜して仕切る仕切壁と、
を有し、
ダイカスト鋳造のダイカスト金型を前記仕切壁の傾斜に応じて回転させて引き抜く
ことを特徴とする製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水冷式回転機のフレーム、及びその製造方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、回転機のフレームに水路を設け、この水路に水を流すことで回転機を冷却する冷却構造が知られている。特許文献１は、フレームを内筒と内筒の径方向外側に設けた外筒とにより構成し、内筒と外筒との間に仕切壁で仕切られた水路を有する水冷式回転機を開示している。
【先行技術文献】
【特許文献】
【０００３】
実用新案登録第２５６３５６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の水冷式回転機では、内筒と外筒との間の仕切壁は、回転機の回転軸と平行な方向に延びる形状であり、水路のバリエーションに欠け、効率的な冷却ができない場合があった。
【０００５】
本発明は、効率的に冷却可能な水冷式回転機のフレームを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る水冷式回転機のフレームは、径方向内側に水冷式回転機のステータ及びロータを収容する前記水冷式回転機のフレームであって、径方向内側に前記ステータが配置される内筒と、前記内筒の径方向外側に配置される外筒と、前記内筒と前記外筒との間に形成された冷却水の水路と、前記水路を軸方向に傾斜して仕切る仕切壁と、を有することを特徴とする。
【発明の効果】
【０００７】
本発明の一態様によれば、効率的に冷却可能な水冷式回転機のフレームを提供することができる。
【図面の簡単な説明】
【０００８】

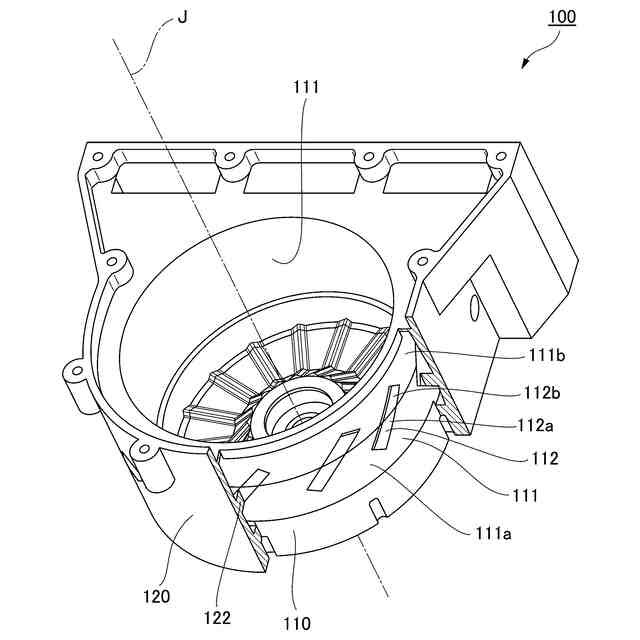

本発明の第１実施形態に係るフレーム１００の斜視図である。

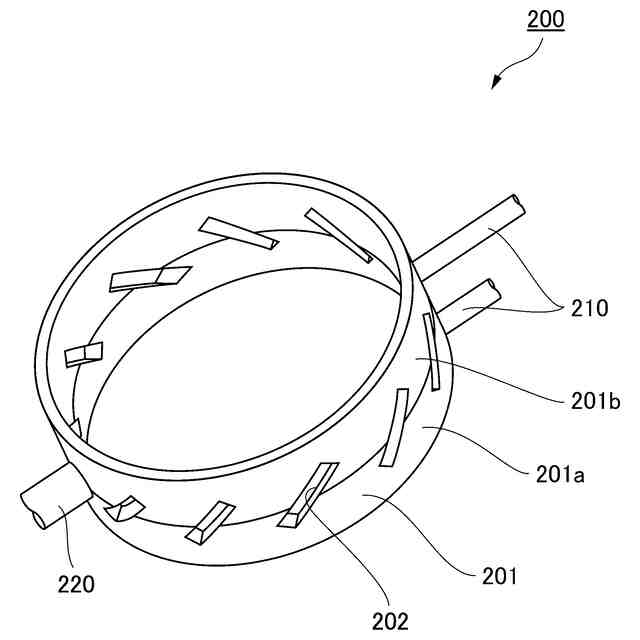

フレーム１００の水路２００の斜視図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照しながら、本発明の実施形態に係るフレームについて説明する。なお、以下の図面においては、各構成をわかり易くするために、実際の構造と各構造における縮尺及び数等を異ならせる場合がある。
【００１０】
なお、図１に示す中心軸Ｊの延びる方向を軸方向と呼ぶ。軸方向において、図１の右下側を「一方側」と呼び、図１の左上側を「他方側」と呼ぶ。なお、一方側及び他方側とは、単に説明のために用いられる名称であって、実際の位置関係及び方向を限定しない。また、特に断りのない限り、中心軸Ｊを中心とする径方向を単に「径方向」と呼び、中心軸Ｊを中心とする周方向、すなわち、中心軸Ｊの軸周りを単に「周方向」と呼ぶ。径方向において中心軸Ｊに近づく側を「径方向内側」と呼び、中心軸Ｊから遠ざかる側を「径方向外側」と呼ぶ。周方向において、軸方向他方側から見たときの時計回りの側を「周方向一方側」と呼び、反時計回りの側を「周方向他方側」と呼ぶ。
（【００１１】以降は省略されています）
