公開番号2025128847
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2024025802
出願日2024-02-22
発明の名称軸受及びそれを備えた回転機
出願人株式会社明電舎
代理人個人,個人,個人,個人
主分類F16C 35/067 20060101AFI20250827BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】外輪のクリープの発生を防止できることで、予圧を適切に維持することができる軸受、及びその軸受を用いることで、ハウジングにおける軸線方向の外形寸法をコンパクトに構成することができる回転機を提供する。
【解決手段】リング状に形成された内輪11と、この内輪11の外周側に設けられ、内輪11に対して相対的に回転可能な外輪12と、を備えた軸受5であって、外輪12は、リング状に形成された外輪本体部21と、この外輪本体部21から径方向の外側に突出するように設けられ、軸受5が設置される軸受設置部6aに外輪12を固定するための外輪固定部22と、を有している。

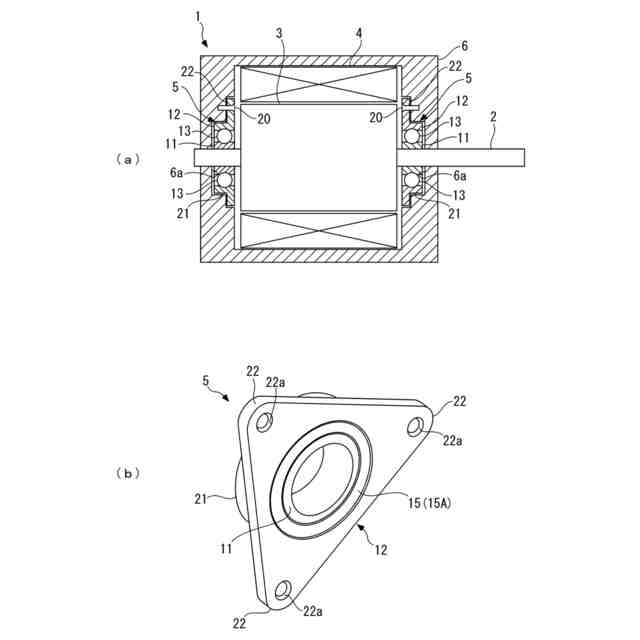

【選択図】図1

特許請求の範囲【請求項１】
リング状に形成された内輪と、この内輪の外周側に設けられ、当該内輪に対して相対的に回転可能な外輪と、を備えた軸受であって、
前記外輪は、リング状に形成された外輪本体部と、
この外輪本体部から径方向の外側に突出するように設けられ、前記軸受が設置される軸受設置部に前記外輪を固定するための外輪固定部と、
を有していることを特徴とする軸受。
続きを表示（約 610 文字）【請求項２】
前記外輪固定部は、前記外輪本体部と一体に成形されていることを特徴とする請求項１に記載の軸受。
【請求項３】
前記外輪固定部は、前記外輪本体部の周方向に沿って配置された複数の外輪固定部で構成されていることを特徴とする請求項２に記載の軸受。
【請求項４】
前記複数の外輪固定部の各々は、前記外輪本体部と同じ厚さ、又は当該外輪本体部よりも薄い厚さを有するように構成されていることを特徴とする請求項３に記載の軸受。
【請求項５】
前記各外輪固定部には、厚さ方向に貫通し、前記軸受を前記軸受設置部に設置する際に前記外輪を前記軸受設置部に固定するためのボルトが挿通されるボルト孔が設けられていることを特徴とする請求項４に記載の軸受。
【請求項６】

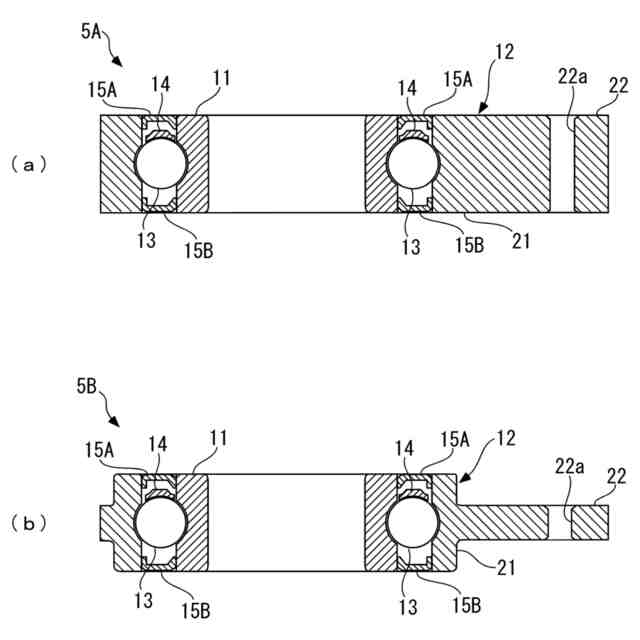

前記各外輪固定部は、前記外輪本体部よりも薄い厚さを有し、当該外輪本体部の厚さ方向の一方の端部、又は厚さ方向の中央部に設けられていることを特徴とする請求項５に記載の軸受。
【請求項７】
回転軸を有する回転機であって、
前記回転軸が、請求項１～６のいずれかに記載の軸受によって回転自在に支持されていることを特徴とする回転機。
【請求項８】
前記軸受は、前記外輪固定部を介して、前記回転機のハウジングに固定されていることを特徴とする請求項７に記載の回転機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、回転軸を有する各種の機器に適用され、その回転軸を回転自在に支持する軸受及びそれを備えた回転機に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、モータに適用され、そのシャフトを回転自在に支持する軸受として、例えば特許文献１に記載されたものが知られている。このモータは、シャフトが貫通したロータを間にした状態で、互いにシャフトの軸線方向に所定距離を隔てて配置された一対のボールベアリング（以下、本欄において「ベアリング」という）を備えている。各ベアリングは、モータハウジングの両端部にそれぞれ設けられた一対のエンドブラケットの嵌合孔に嵌合されている。また、各エンドブラケットの嵌合孔には、ベアリングが嵌合された状態で、リング状の抜止め金具が取り付けられている。この抜止め金具は、ベアリングの外輪とほぼ同じ外径及び内径を有するリング部と、リング部の外周部に沿って、径方向外側に突出する複数の係止片とを有している。そして、抜止め金具がエンドブラケットの嵌合孔に取り付けられた際には、リング部が外輪の側面に当接するとともに、各係止片が嵌合孔の内周面に食い込んだ状態で固定されるようになっている。
【０００３】
また、ベアリングの他の取付け方法として、ウチコフタを用いたものがある。このウチコフタは、ベアリングよりも大きい外径を有するリング状に形成されており、外周部に複数の取付孔が設けられている。そして、ベアリングが嵌合孔に嵌合された状態において、ウチコフタは、ベアリングの外輪の側面を覆った状態でこれに当接し、各取付孔にそれぞれ挿通された複数のねじによって、エンドブラケットにねじ止めされるようになっている。
【０００４】
上記特許文献１の抜止め金具やウチコフタを用いたモータでは、ベアリングが嵌合孔に嵌合されるとともに、ベアリングの外輪の両側面が、エンドブラケットの壁部と、抜止め金具やウチコフタとによって挟持されることにより、ベアリングがエンドブラケットの嵌合孔に強固に取り付けられている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１０－５７３５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかし、ベアリングの外輪と、モータのハウジング（エンドブラケット）の材質が互いに異なることで、それらの線膨張係数が互いに異なる場合には、モータの回転時における温度上昇に起因して、ベアリングの外輪とハウジングの嵌合孔の内周面との間に隙間が生じることがある。その場合には、モータの回転時において、ベアリングの外輪が、その周方向に回転するクリープが発生することがある。このようなクリープが発生すると、ハウジングにおける嵌合孔の内周面や外輪の側面が当接する壁部が摩耗し、それにより、ベアリングに対して軸線方向に作用させる予圧を適切に維持することができなくなるおそれがある。
【０００７】
また、上記の抜止め金具を用いる場合には、抜止め金具自体を嵌合孔に圧入する必要があり、その分、ベアリングが嵌合する嵌合孔を長くする必要がある。一方、ウチコフタを用いる場合には、ウチコフタを設置する分、ハウジング内にウチコフタ自体の厚さ分のスペースが必要になる。したがって、抜止め金具やウチコフタを用いる場合には、モータのハウジングにおける軸線方向の外形寸法が大きくなってしまう。
【０００８】
本発明は、以上のような課題を解決するためになされたものであり、外輪のクリープの発生を防止できることで、予圧を適切に維持することができる軸受、及びその軸受を用いることで、ハウジングにおける軸線方向の外形寸法をコンパクトに構成することができる回転機を提供することを目的とする。
【課題を解決するための手段】
【０００９】
上記の目的を達成するために、請求項１に係る発明は、リング状に形成された内輪と、この内輪の外周側に設けられ、内輪に対して相対的に回転可能な外輪と、を備えた軸受であって、外輪は、リング状に形成された外輪本体部と、この外輪本体部から径方向の外側に突出するように設けられ、軸受が設置される軸受設置部に外輪を固定するための外輪固定部と、を有していることを特徴とする。
【００１０】
この構成によれば、軸受は、上記の内輪及び外輪を備えており、外輪が、リング状に形成された外輪本体部と、外輪を固定するための外輪固定部とを有している。外輪固定部は、外輪本体部から径方向の外側に突出するように設けられているので、外輪固定部を介して外輪が軸受設置部に固定されることにより、外輪が周方向に不動の状態で、軸受を軸受設置部に設置することができる。これにより、上記構成の軸受で支持された回転軸が内輪と一体に回転する場合でも、外輪が周方向に回転するクリープの発生を防止することができ、それにより、軸受に対する予圧を適切に維持することができる。
（【００１１】以降は省略されています）
