発明の名称モータ装置
出願人株式会社ミツバ
代理人弁理士法人筒井国際特許事務所
主分類H02K 1/22 20060101AFI20251128BHJP(電力の発電,変換,配電)
要約【課題】組み立て時にバリが発生することを抑制して、その後のバリ取り作業等を不要にする。
【解決手段】回転軸32は、回転軸32の軸方向に向けて外径が一定となった円柱部33aと、円柱部33aの軸方向一側に設けられ、円柱部33aから離れるに連れて外径が徐々に小径となったテーパ部33bと、円柱部33aとテーパ部33bとの間に設けられる円弧状接続部33cと、を備え、円弧状接続部33cは、回転軸32を半径方向外側から見たときに、円柱部33aの外周面とテーパ部33bの外周面とを円弧面で接続しており、ホルダ部材61は、円柱部33aが圧入される筒状本体部61aと、筒状本体部61aの軸方向一側に設けられ、回転軸32の半径方向において円弧状接続部33cとの間に隙間SPを形成する隙間形成筒部61bと、を有する。
【選択図】図8
特許請求の範囲【請求項１】
回転軸と、
前記回転軸に固定される固定部品と、
を有するモータ装置であって、
前記回転軸は、
前記回転軸の軸方向に向けて外径が一定となったストレート部と、
前記ストレート部の軸方向一側に設けられ、前記ストレート部から離れるに連れて外径が徐々に小径となったテーパ部と、
前記ストレート部と前記テーパ部との間に設けられる接続部と、
を備え、
前記接続部は、
前記回転軸を半径方向外側から見たときに、前記ストレート部の外周面と前記テーパ部の外周面とを円弧面で接続しており、
前記固定部品は、
前記ストレート部が圧入される圧入筒部と、
前記圧入筒部の軸方向一側に設けられ、前記回転軸の半径方向において前記接続部との間に隙間を形成する隙間形成筒部と、
を有する、
モータ装置。
続きを表示（約 350 文字）【請求項２】
前記回転軸は、前記固定部品の硬度よりも高い硬度を備える、
請求項１に記載のモータ装置。
【請求項３】
請求項１に記載のモータ装置において、
前記圧入筒部の軸方向端部には、前記ストレート部の前記圧入筒部への装着を案内する装着案内用テーパ面が設けられている、
モータ装置。
【請求項４】
前記装着案内用テーパ面は、前記回転軸の軸線に対する鋭角側の角度が４５度以下となっている、
請求項３に記載のモータ装置。
【請求項５】
前記固定部品は、前記回転軸の回転状態を検出するために用いられるセンサマグネットを保持するホルダ部材である、
請求項１ないし請求項４の何れか１項に記載のモータ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、回転軸と、当該回転軸に固定される固定部品と、を有するモータ装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
例えば、特許文献１には、軸受部材装着部と、当該軸受部材装着部よりも小径となった案内小径部と、を備えたアーマチュア軸を備え、かつボールベアリングのインナーレースを、軸受部材装着部に圧入により固定したワイパモータが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１８５６６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載された技術では、ボールベアリングを軸受部材装着部に固定する際に、ボールベアリングを形成するインナーレースに案内小径部を挿通し、その後、案内小径部と軸受部材装着部との間の段差を介して軸受部材装着部を圧入している。
【０００５】
したがって、アーマチュア軸の軸受部材装着部を、ボールベアリングのインナーレースに差し込む際に、アーマチュア軸の圧入荷重が急激に大きくなる。これにより、軸受部材装着部と段差との間に配置される角部が削れたり、インナーレースの内壁が削れたりして、所謂「バリ（削り屑）」が発生する虞があった。
【０００６】
本発明の目的は、組み立て時にバリが発生することを抑制して、その後のバリ取り作業等を不要にすることが可能なモータ装置を提供することにある。
【課題を解決するための手段】
【０００７】
モータ装置の一態様では、回転軸と、前記回転軸に固定される固定部品と、を有するモータ装置であって、前記回転軸は、前記回転軸の軸方向に向けて外径が一定となったストレート部と、前記ストレート部の軸方向一側に設けられ、前記ストレート部から離れるに連れて外径が徐々に小径となったテーパ部と、前記ストレート部と前記テーパ部との間に設けられる接続部と、を備え、前記接続部は、前記回転軸を半径方向外側から見たときに、前記ストレート部の外周面と前記テーパ部の外周面とを円弧面で接続しており、前記固定部品は、前記ストレート部が圧入される圧入筒部と、前記圧入筒部の軸方向一側に設けられ、前記回転軸の半径方向において前記接続部との間に隙間を形成する隙間形成筒部と、を有する。
【発明の効果】
【０００８】
本発明によれば、組み立て時にバリが発生することを抑制して、その後のバリ取り作業等を不要にすることが可能なモータ装置を実現できる。
【図面の簡単な説明】
【０００９】

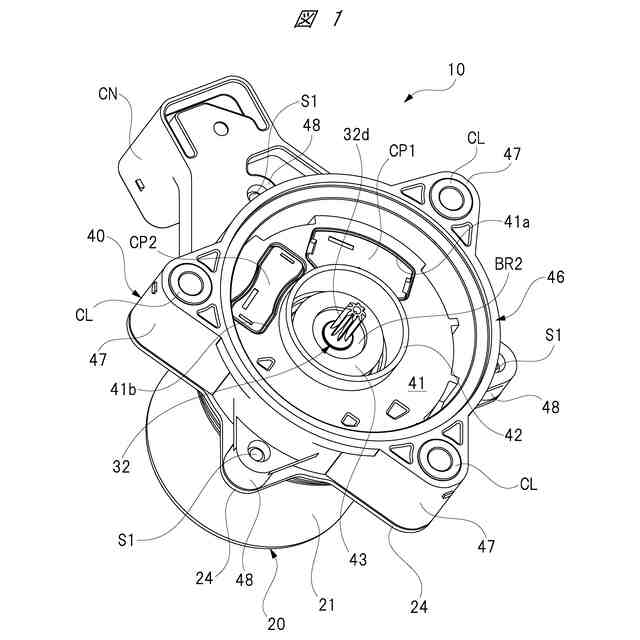

モータ装置をブラケット側から見た斜視図である。

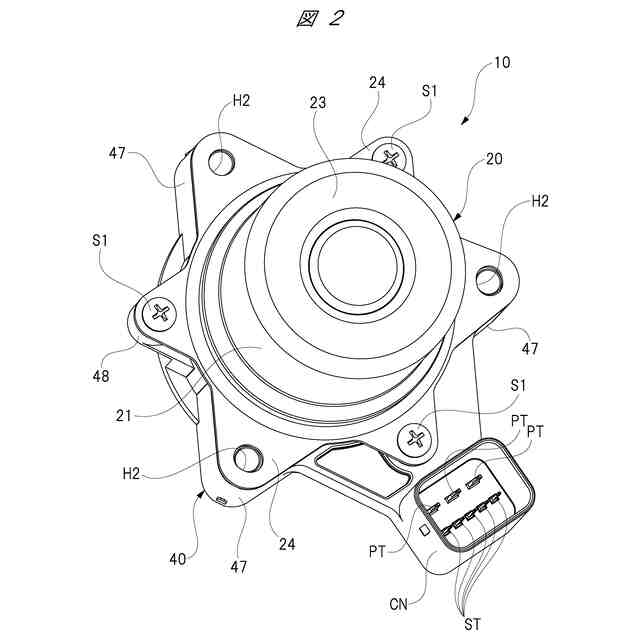

モータ装置をケース側から見た斜視図である。
モータ装置の内部構造を示す断面図である。
図３のロータのみを示す断面図である。

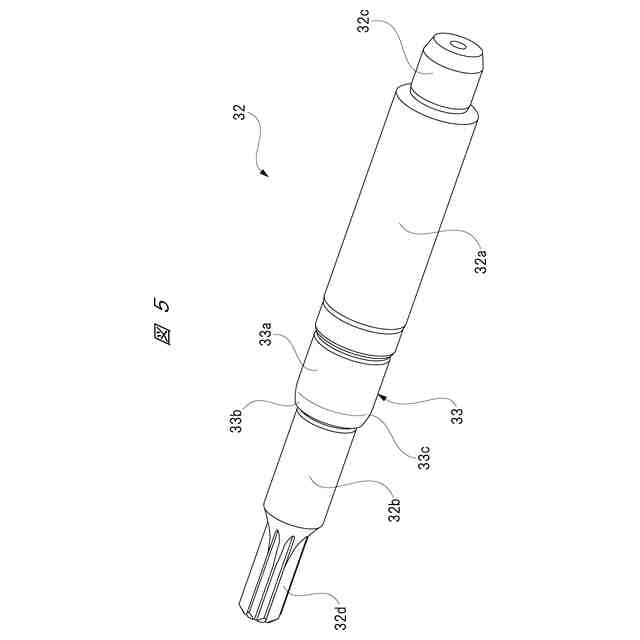

回転軸を単体で示す斜視図である。

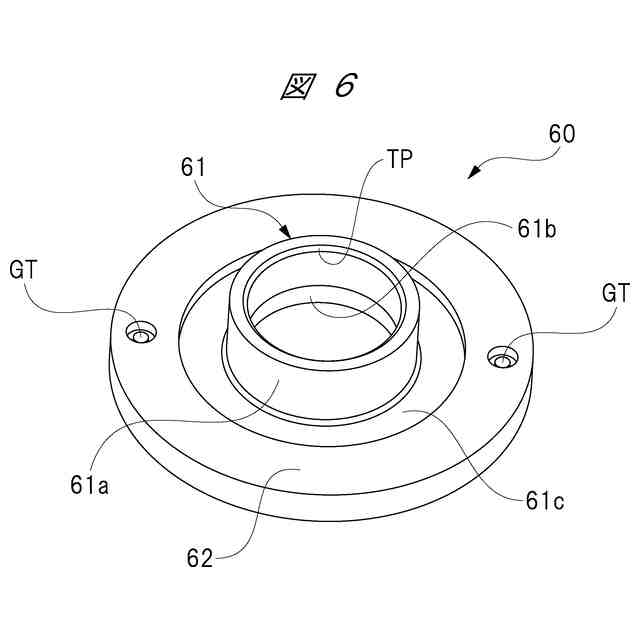

マグネットユニットをロータ本体側から見た斜視図である。

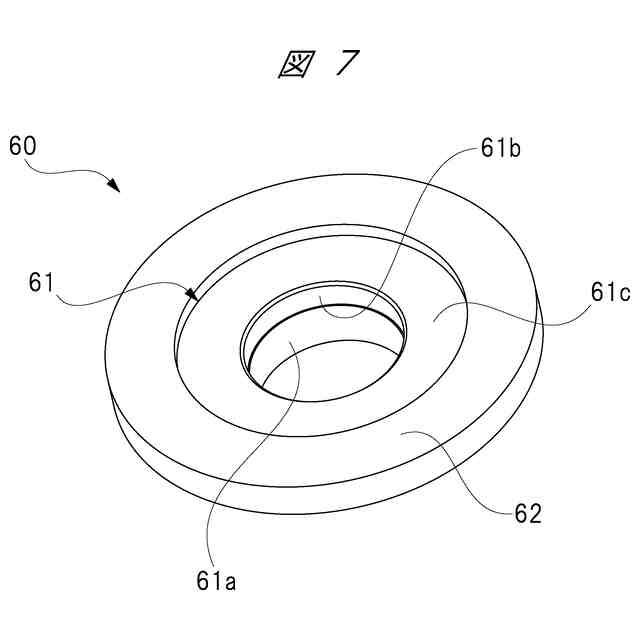

マグネットユニットをピニオンギヤ部側から見た斜視図である。

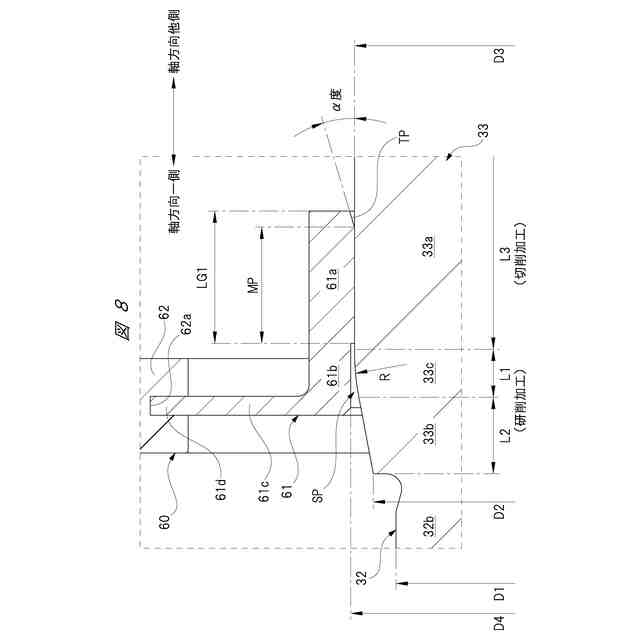

マグネットユニットの回転軸への固定構造を示す拡大断面図である。

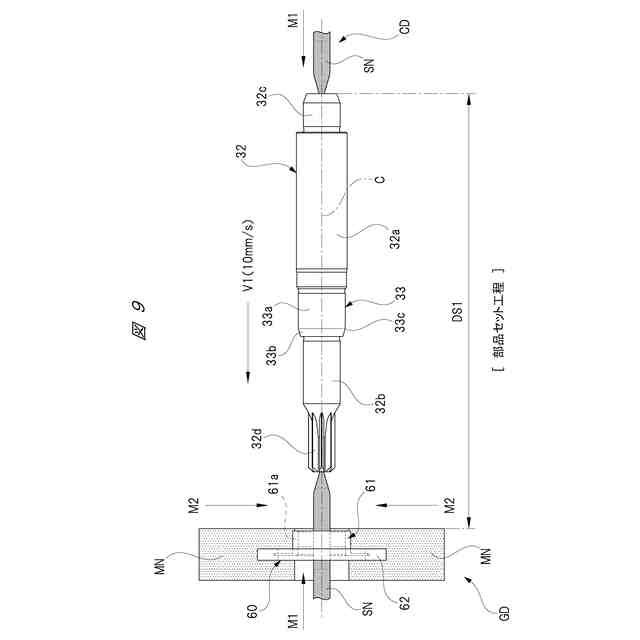

［部品セット工程］を示す組み立て説明図である。
［回転軸移動工程］を示す組み立て説明図である。
［圧入工程］を示す組み立て説明図である。
本実施形態の組み付け状態を説明する図である。
比較例を示す図８に対応した図である。
比較例の組み付け状態を説明する図である。
変形例を示す図８に対応した図である。
【発明を実施するための形態】
【００１０】
以下、本発明の一実施の形態について、図面を用いて詳細に説明する。
