公開番号2025177268
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083927
出願日2024-05-23
発明の名称煙感知器
出願人能美防災株式会社
代理人個人,個人,個人,個人,個人
主分類G08B 17/10 20060101AFI20251128BHJP(信号)

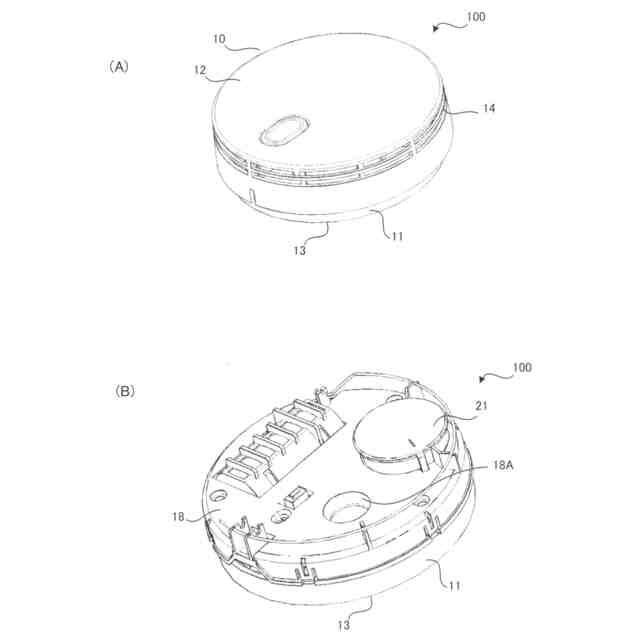

要約【課題】筐体全体の小型化を図ることができる煙感知器を得ることができる。
【解決手段】煙感知器(100)は、第1カバー(11)と、第2カバー(12)と、感知部(20)と、スピーカ(40)と、制御基板(30)と、を備え、制御基板(30)は、第1面(31)が第1カバー(11)と対向し、第2面(32)が第2カバー(12)と対向するように筐体(10)の内部空間に収納され、内部空間は、第1面(31)と第1カバー(11)との間に形成される第1空間(101)と、第2面(32)と第2カバー(12)との間に形成される第2空間(102)とを有し、スピーカ(40)は、第1空間(101)側において、第1カバー(11)に設けられた凹部に少なくとも一部が埋め込まれるように収納されており、感知部(20)は、第2空間(102)側に設けられている。

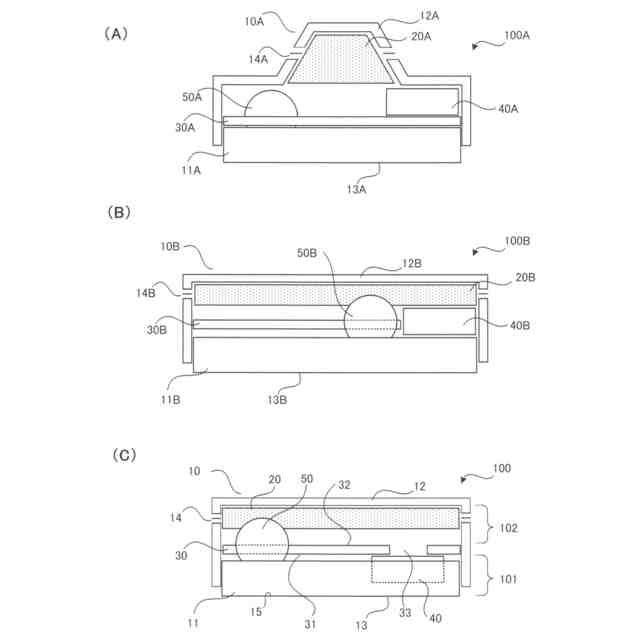

【選択図】図5
特許請求の範囲【請求項１】
設置面に当接する当接面を有する第１カバーと、
前記当接面の反対面と対面するように設けられている第２カバーと、
煙を感知する感知部と、
警告音を発するスピーカと、
前記感知部によって煙が感知された場合に前記スピーカに対し警告音を出力するように制御するコントローラが搭載された制御基板と、
を備え、
前記感知部、前記スピーカ、及び前記制御基板は、前記第１カバーと前記第２カバーとによって形成される筐体の内部空間に設けられており、
前記制御基板は、第１面が前記第１カバーと対向し、第２面が前記第２カバーと対向するように前記内部空間に収納され、
前記内部空間は、前記第１面と前記第１カバーとの間に形成される第１空間と、前記第２面と前記第２カバーとの間に形成される第２空間とを有し、

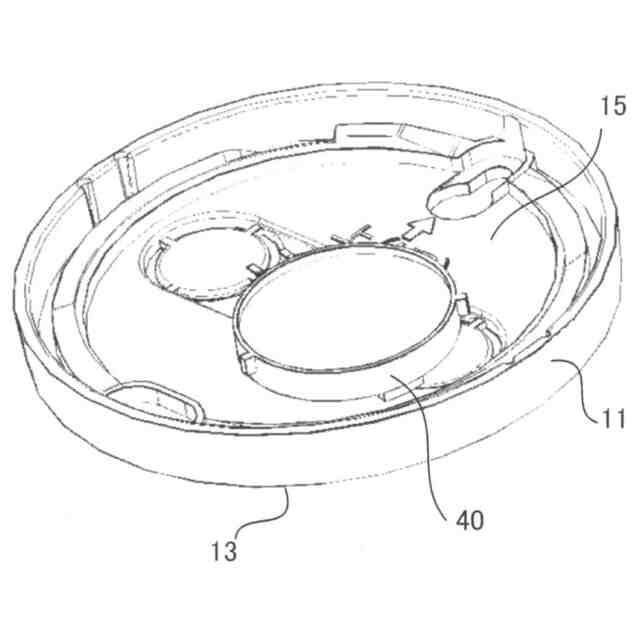

前記スピーカは、前記第１空間側において、前記第１カバーに設けられた凹部に少なくとも一部が埋め込まれるように収納されており、
前記感知部は、前記第２空間側に設けられている
煙感知器。
続きを表示（約 280 文字）【請求項２】

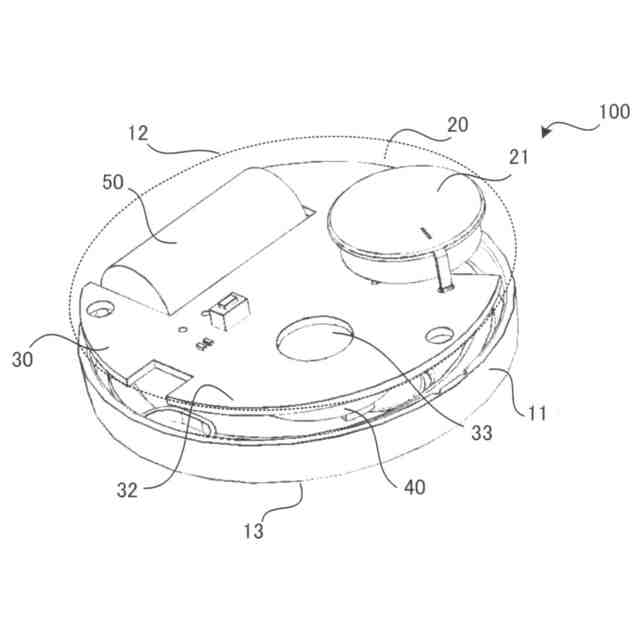

前記制御基板には、前記第１面から前記第２面まで貫通する貫通孔が設けられており、
前記スピーカは、前記貫通孔を経由して警告音が前記第１空間から前記第２空間側に出力されるように前記第１空間側に配置されている、
請求項１に記載の煙感知器。
【請求項３】

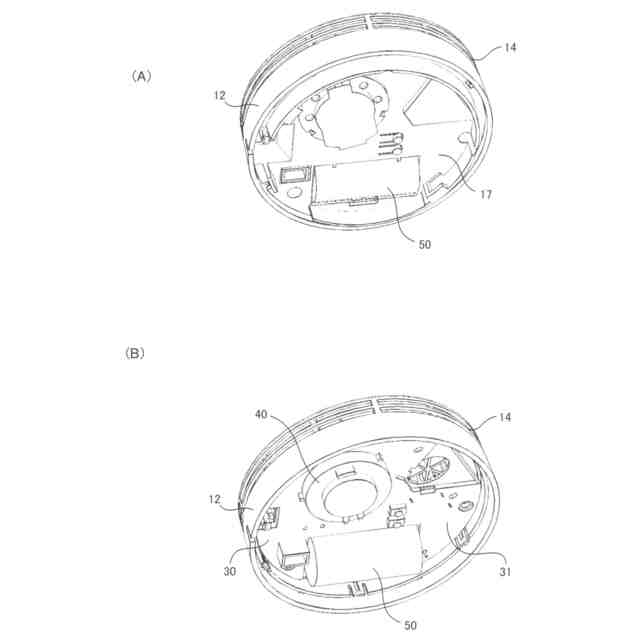

前記制御基板には、給電用のバッテリがさらに搭載されており、
前記バッテリは、前記制御基板を貫通して前記第１空間と前記第２空間を跨がるように配置されており、且つ、前記スピーカと所定距離以上離れた位置に配置されている、
請求項２に記載の煙感知器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、煙感知器の小型化に関するものである。
続きを表示（約 930 文字）【背景技術】
【０００２】
煙感知器は、監視対象の室内での煙の濃度が閾値に達した場合、火災が発生したものとして発報する。
【０００３】
従来技術として、以下のような煙感知器がある（例えば、特許文献１参照）。特許文献１に係る煙感知器は、筐体に配置され、電子部品が実装された制御基板と、制御基板から入力される信号に基づいて音を発生するスピーカと、制御基板とスピーカとを接続するバネ端子とを備える。このような構成により、振動に対する強度が強く、作業性の良い感知器を提供することができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－４６１２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ここで、従来の煙感知器を具体的に例示する。
【０００６】

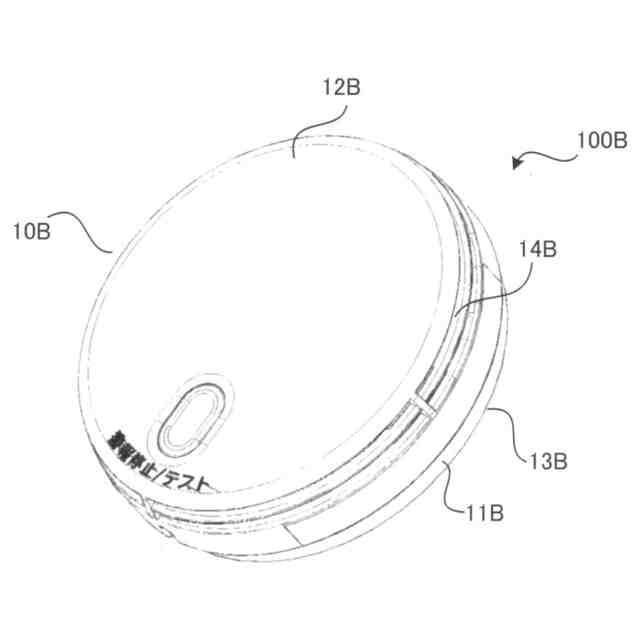

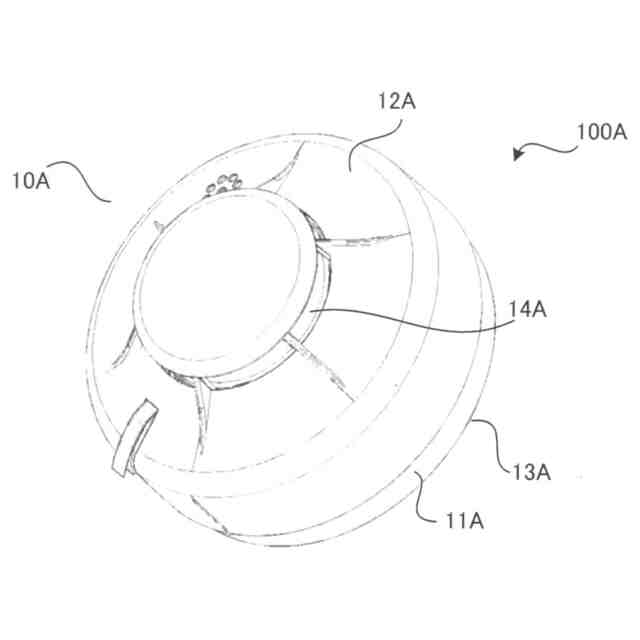

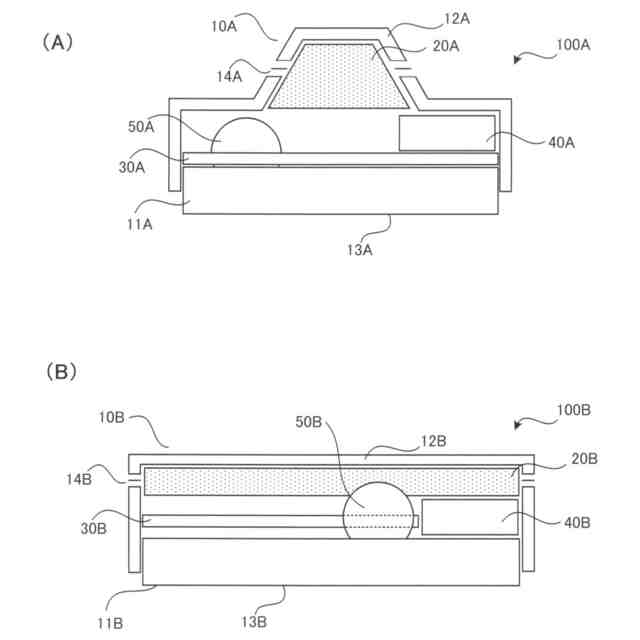

図６は、従来型の煙感知器を例示する斜視図であり、図７は、図６に示す煙感知器とは別のタイプの従来型の煙感知器を例示する斜視図である。
【０００７】
図６に示す第１の従来型煙感知器１００Ａは、筐体１０Ａを形成する第１カバー１１Ａ及び第２カバー１２Ａを有する。
【０００８】
第１カバー１１Ａは、監視対象の室内における壁、天井の設置面と当接する当接面１３Ａを有している。第１の従来型煙感知器１００Ａは、この当接面１３Ａを介して、当該監視対象の室内に設置される。以下、この監視対象の室内のことを「監視エリア」と称する。
【０００９】
第２カバー１２Ａは、筐体内部と外部とを連通する通気口１４を有している。監視エリアで煙が発生した場合、この通気口１４Ａを通じて煙が筐体１０Ａの内部に流入する。
【００１０】

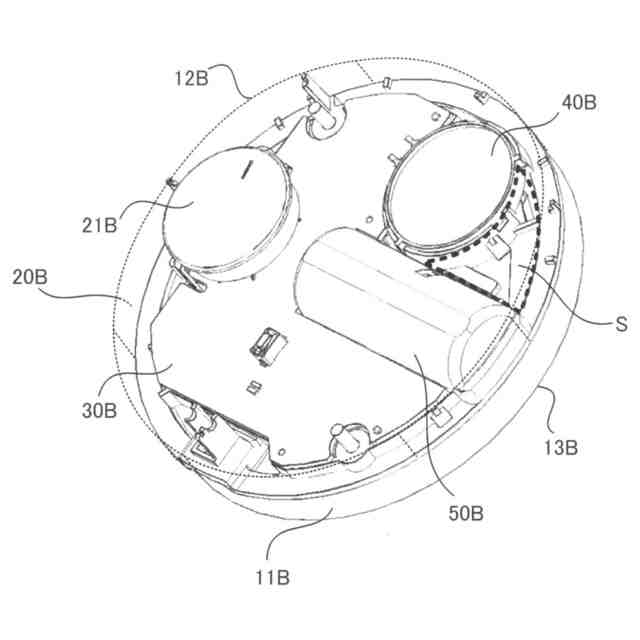

図７に示す第２の従来型煙感知器１００Ｂにおいても、第１カバー１１Ｂ、第２カバー１２Ｂを有し、これらが係合することにより、筐体１０Ｂが形成される。第１カバー１１Ｂは、第１の従来型煙感知器１００Ａと同様に当接面１３Ｂを有しており、第２カバー１２Ｂは通気口１４Ｂを有している。
（【００１１】以降は省略されています）
