公開番号2025177297
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083972
出願日2024-05-23
発明の名称トンネル非常用設備
出願人能美防災株式会社
代理人弁理士法人エビス国際特許事務所
主分類A62C 3/00 20060101AFI20251128BHJP(人命救助;消防)
要約【課題】トンネル非常用設備が備える電装機器の消費電力を抑制する。
【解決手段】トンネル非常用設備は、筐体と電装機器を備え、筐体の表面又は外側に、トンネル内照明を受光して発電する有機系太陽電池を設置し、有機系太陽電池の発電を利用して電装機器を作動させる。
【選択図】図2
特許請求の範囲【請求項１】
筐体と電装機器を備えるトンネル非常用設備であって、
前記筐体の表面又は外側に、トンネル内照明を受光して発電する有機系太陽電池を備え、前記有機系太陽電池の発電を利用して前記電装機器を作動させることを特徴とするトンネル非常用設備。
続きを表示（約 300 文字）【請求項２】
前記有機系太陽電池の発電を蓄電する蓄電池が装備され、前記蓄電池の出力で前記電装機器を作動させる、請求項１記載のトンネル非常用設備。
【請求項３】
前記有機系太陽電池の出力異常を検知して異常信号を防災受信盤に送信する異常報知部を備える、請求項１記載のトンネル非常用設備。
【請求項４】
前記有機系太陽電池の出力異常を検知して前記電装機器への給電を非常電源に切り替える電源切替部を備える、請求項１記載のトンネル非常用設備。
【請求項５】
前記有機系太陽電池は、ペロブスカイト太陽電池である、請求項１記載のトンネル非常用設備。

発明の詳細な説明【技術分野】
【０００１】
本発明は、トンネル内に設置される非常用設備に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、防災対象領域となる高速道路や自動車専用道路等のトンネル内には、消火栓装置等のトンネル非常用設備が設けられている。トンネル非常用設備の一つである消火栓装置は、箱型の筐体内に消火器や消火栓機器を収納した設備であり、一般には、トンネル長手方向に所定間隔でトンネル壁面の箱抜き部に埋め込み設置され、開閉扉が設けられた前面パネルが、トンネル内に面するように配置されている（例えば、下記特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１７１５１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
前述したトンネル非常用設備は、電源を必要とする電装機器等を備えている。従来の消火栓装置は、外部電源に接続された給電線が筐体内に引き込まれていて、この給電線を介して、赤色表示灯、発信機、応答ランプ、電話ジャック等の電装機器、或いは外部のポンプ設備を起動するための操作部等への給電が行われている。
【０００５】
このようなトンネル非常用設備では、電装機器が常時通電状態になっており、赤色表示灯のように、常時点灯して電力を消費し続けるものが装備されている。また、消火栓装置等は、一つのトンネル内に通常５０ｍ間隔で多数設置されているので、長距離トンネルでは、トンネル非常用設備におけるトータルの消費電力が多大になってしまう問題があった。
【０００６】
また、トンネル内での事故や人為的な破壊行為などで、トンネル非常用設備への給電が断たれてしまう場合が想定される。このような場合、消火栓装置の中には、電源無しでも消火活動を行うことができる消火器が収納されているので、消火栓装置の表示灯を点灯させることができれば、消火栓装置の存在位置を人に知らせることができ、消火器を使った初期の消火活動が可能になる。トンネル非常用設備として、非常時の避難誘導板などがあるが、これに対しても給電が断たれてしまった場合に表示灯を点灯させることができれば、避難誘導板の存在位置を人に知らせることができ、効果的な避難誘導が可能になる。
【０００７】
本発明は、このような事情に対処することを課題としている。すなわち、トンネル非常用設備が備える電装機器の消費電力を抑制すること、トンネル非常用設備への給電が断たれている状況であっても表示灯を点灯させてトンネル非常用設備の存在位置を人に知らせることができるようにすること、などが、本発明の課題である。
【課題を解決するための手段】
【０００８】
このような課題を解決するために、本発明は、以下の構成を具備するものである。
筐体と電装機器を備えるトンネル非常用設備であって、前記筐体の表面又は外側に、トンネル内照明を受光して発電する有機系太陽電池を備え、前記有機系太陽電池の発電を利用して前記電装機器を作動させることを特徴とするトンネル非常用設備。
【発明の効果】
【０００９】
このような特徴を有するトンネル非常用設備によると、トンネル非常用設備が備える電装機器の消費電力を抑制することができる。また、トンネル非常用設備への給電が断たれている状況であっても表示灯を点灯させてトンネル非常用設備の存在位置を人に知らせることができる。
【図面の簡単な説明】
【００１０】

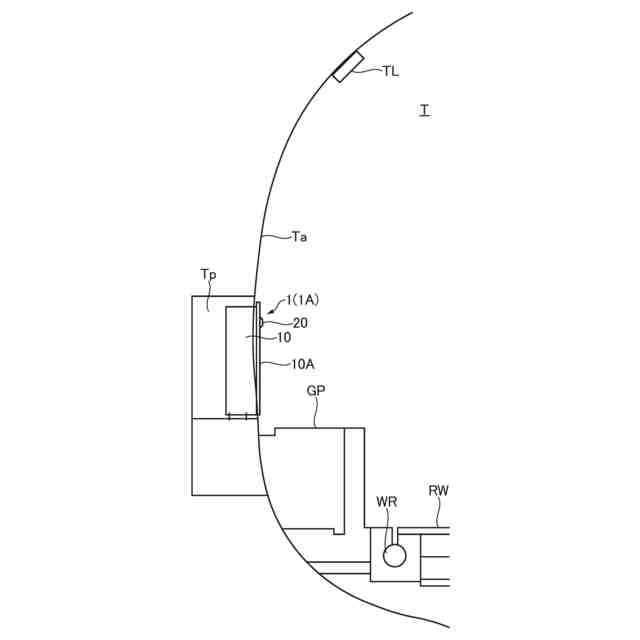

トンネル内設備の配備状態を示した説明図。

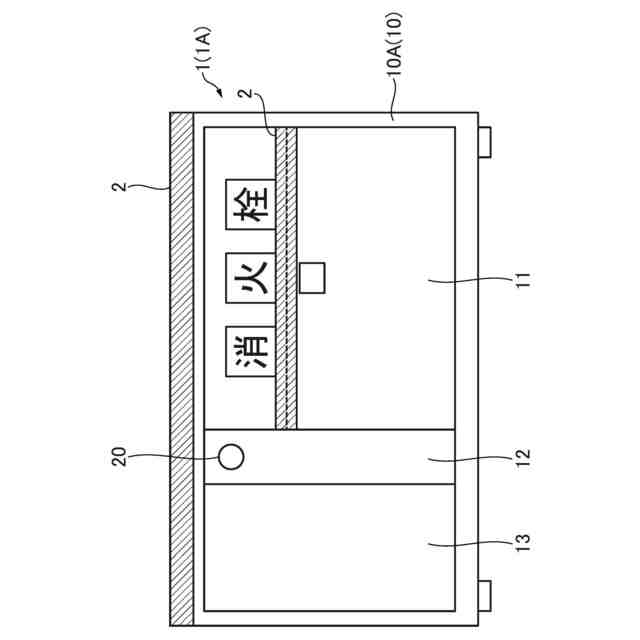

有機系太陽電池を備えたトンネル非常用設備の一例である消火栓装置の正面図。

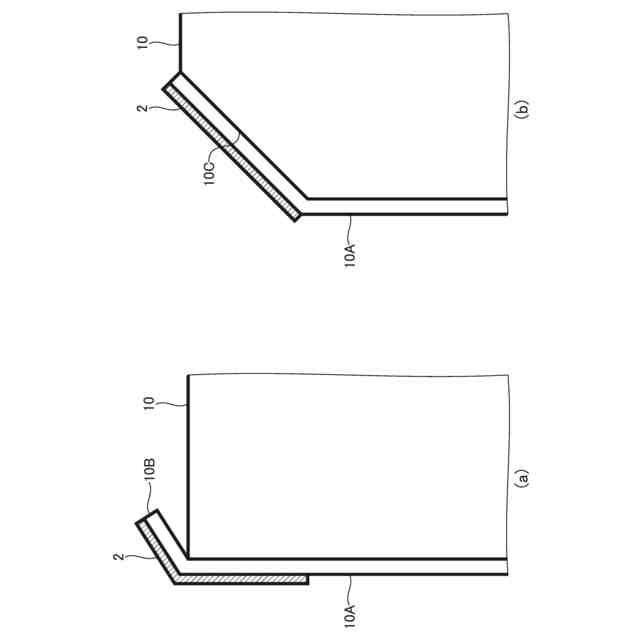

消火栓装置の上方に有機系太陽電池を設置する例を示した説明図（（ａ）が第１例、（ｂ）が第２例）。
消火栓装置の中央に有機系太陽電池を設置した例を示した説明図（（ａ）が消火栓扉を閉じた状態を示し、（ｂ）が消火栓扉を開いた状態をしめす。）。

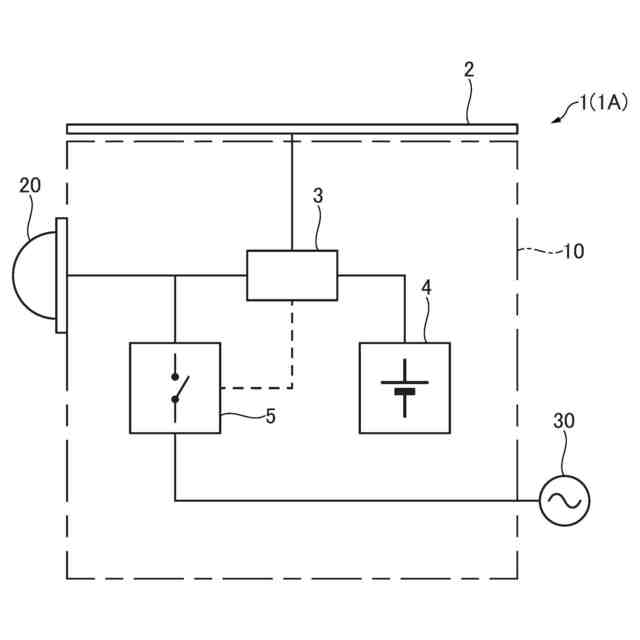

有機系太陽電池を用いて電装機器への給電を行う給電系統の説明図。

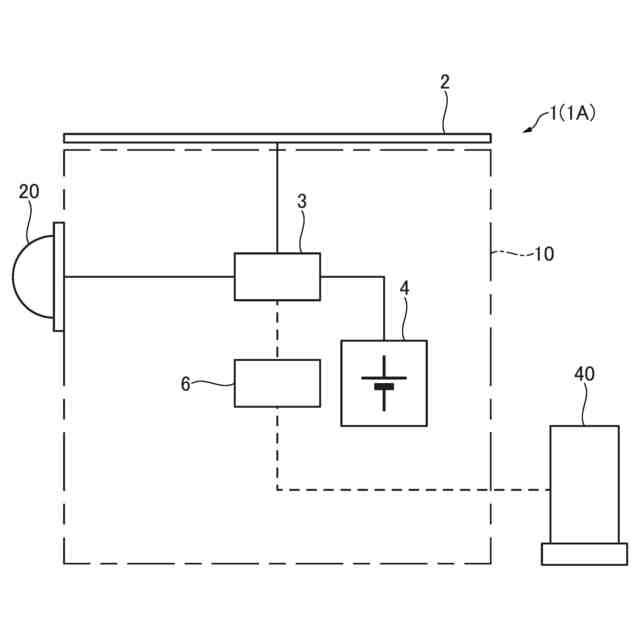

有機系太陽電池を用いて電装機器への給電を行う給電系統の説明図。
トンネル非常用設備の一例である避難誘導板の説明図（（ａ）が給電系統図、（ｂ）が正面図）。
【発明を実施するための形態】
（【００１１】以降は省略されています）
