公開番号2025148790
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024049090
出願日2024-03-26
発明の名称信号検出装置および警報器
出願人能美防災株式会社
代理人弁理士法人きさ特許商標事務所
主分類G08B 17/00 20060101AFI20251001BHJP(信号)
要約【課題】警報器からの無線信号を受信しやすい位置を自律して探索し、決定することができる信号検出装置などを得る。
【解決手段】無線信号に基づいて警報を発する警報器の設置位置を決定する信号検出装置100であって、室内の天井または側壁に沿って装置本体101を移動させる移動部110と、無線信号を受信し、無線信号に係る電界強度を測定する信号検出部120と、移動部の移動を制御し、信号検出部120が測定した電界強度に基づいて、設置位置を決定する検出制御処理部130とを備えるものである。
【選択図】図2
特許請求の範囲【請求項１】
無線信号に基づいて警報を発する警報器の設置位置を決定する信号検出装置であって、
室内の天井または側壁に沿って装置本体を移動させる移動部と、
前記無線信号を受信し、前記無線信号に係る電界強度を測定する信号検出部と、
前記移動部の移動を制御し、前記信号検出部が測定した前記電界強度に基づいて、前記設置位置を決定する検出制御処理部と
を備える信号検出装置。
続きを表示（約 930 文字）【請求項２】
前記移動部は、
前記装置本体に対して前記天井または前記側壁に向けた力を加える吸引器と、
車輪となって前記装置本体を移動させる複数のボールと、
前記吸引器を動作させ、前記ボールを所定の方向に回転させる走行駆動部と
を有する請求項１に記載の信号検出装置。
【請求項３】
前記移動部は、
前記装置本体を移動させる複数のプロペラと、
前記プロペラを回転させるプロペラ駆動部と
を有する請求項１に記載の信号検出装置。
【請求項４】
前記移動部は、
前記天井に設置された移動用ワイヤに沿って前記装置本体を移動させるモータと、
前記モータを回転させるモータ駆動部と
を有する請求項１に記載の信号検出装置。
【請求項５】
前記移動部は、
前記天井に設置されたレールに沿って前記装置本体を移動させるモータと、
前記モータを回転させるモータ駆動部と
を有する請求項１に記載の信号検出装置。
【請求項６】
前記検出制御処理部は、
前記電界強度があらかじめ設定された設定閾値以上と判定した位置を、前記設置位置として決定する請求項１～請求項５のいずれか一項に記載の信号検出装置。
【請求項７】
前記検出制御処理部は、前記設置位置を決定すると、前記移動部による移動を停止させる請求項６に記載の信号検出装置。
【請求項８】
前記検出制御処理部は、
前記移動部による移動中における前記電界強度が最も高いと判定した位置を、前記設置位置として決定する請求項１～請求項５のいずれか一項に記載の信号検出装置。
【請求項９】
報知を行う報知部を有し、
前記検出制御処理部は、前記設置位置を決定すると、前記報知部に報知させる請求項１～請求項５のいずれか一項に記載の信号検出装置。
【請求項１０】
前記移動部は、動作を開始すると、渦巻状に巻回移動する請求項２または請求項３に記載の信号検出装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この発明は、信号検出装置および警報器に関するものである。特に、無線信号が受信できる位置を探索するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
室内、屋内など（以下、室内という）に発生した熱や煙を感知して警報を行う警報器がある。このような警報器において、各警報器が単独で警報動作を行うだけでなく、警報システム内における複数の警報器が連動して警報動作を行う場合がある（たとえば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－００４０３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
複数の警報器が連動して警報動作を行う際、各警報器は互いに電波による無線通信を行う。より確実に他の警報器から送られる無線信号を受信するには、各室内において、無線信号による電界強度が強く、無線信号が受信しやすい位置に設置するとよい。ここで、室内において、障害物、電気機器などによって電波が届かないなど、室内において受信に係る電界強度は一律ではなく、室内の環境によって異なる。このため、室内によって電界強度が高い位置を探索して、警報器を設置することが望ましい。しかしながら、電界強度の高い位置を手動で探し出す場合には、多くの時間および労力などを費やすことになる。
【０００５】
そこで、この発明は、警報器からの無線信号を受信しやすい位置を自律して探索し、決定することができる信号検出装置および警報器を得ることを目的とするものである。
【課題を解決するための手段】
【０００６】
この発明の信号検出装置は、無線信号に基づいて警報を発する警報器の設置位置を決定する信号検出装置であって、室内の天井または側壁に沿って装置本体を移動させる移動部と、無線信号を受信し、無線信号に係る電界強度を測定する信号検出部と、移動部の移動を制御し、信号検出部が測定した電界強度に基づいて、設置位置を決定する検出制御処理部とを備えるものである。
【０００７】
また、この発明の警報器は、上述の信号検出装置を有するものである。
【発明の効果】
【０００８】
この発明によれば、移動部が天井または側壁に沿って移動している間に、信号検出部が測定した他の警報器からの信号による電界強度に基づいて、検出制御処理部が警報器の設置位置を決定する。このため、信号検出装置は、よりよい無線信号の受信ができる警報器の設置位置を、自律して探索し、決定することができる。
【図面の簡単な説明】
【０００９】
実施の形態１に係る信号検出装置１００の概略を説明する図である。

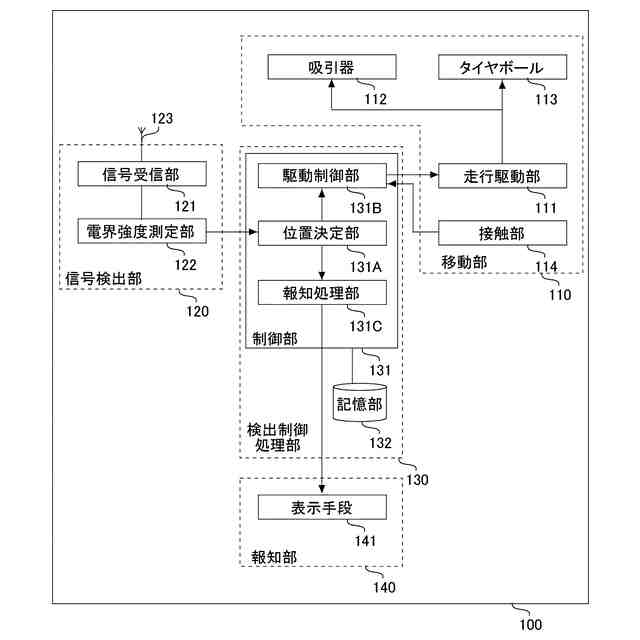

実施の形態１に係る信号検出装置１００の構成を説明する図である。

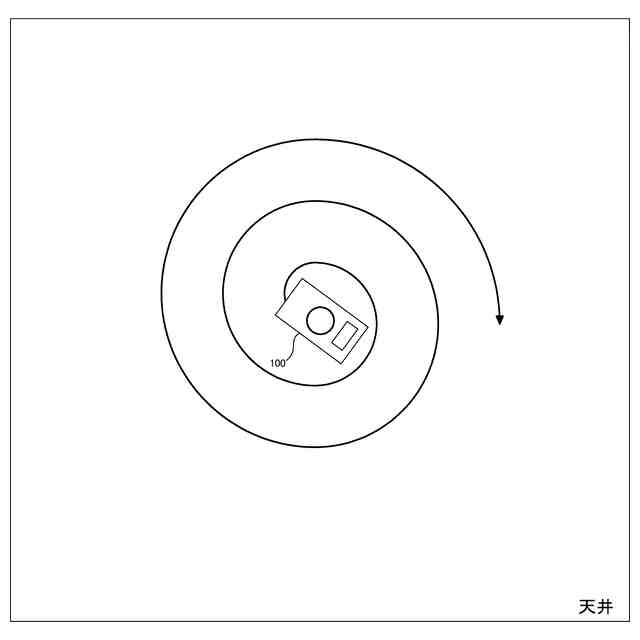

実施の形態１に係る信号検出装置１００が設置位置決定動作を行う際の移動の軌跡を示す図である。
実施の形態２に係る信号検出装置１００の概略を説明する図である。
実施の形態２に係る信号検出装置１００の構成を説明する図である。

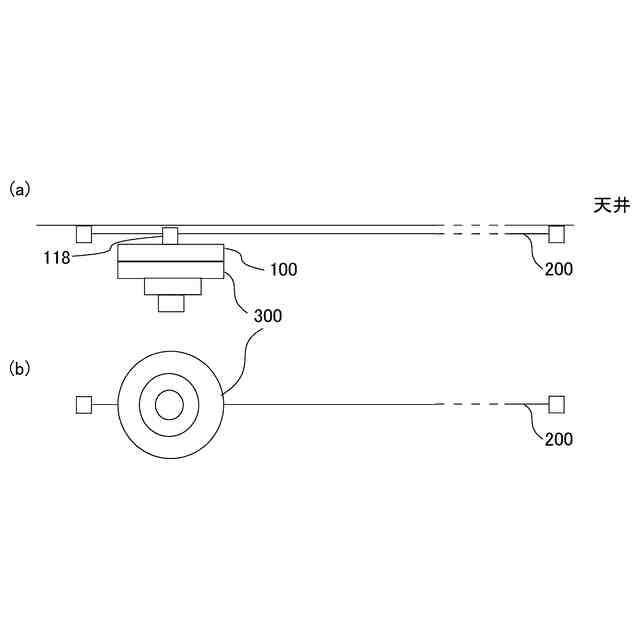

実施の形態３に係る警報器３００の概略を説明する図である。

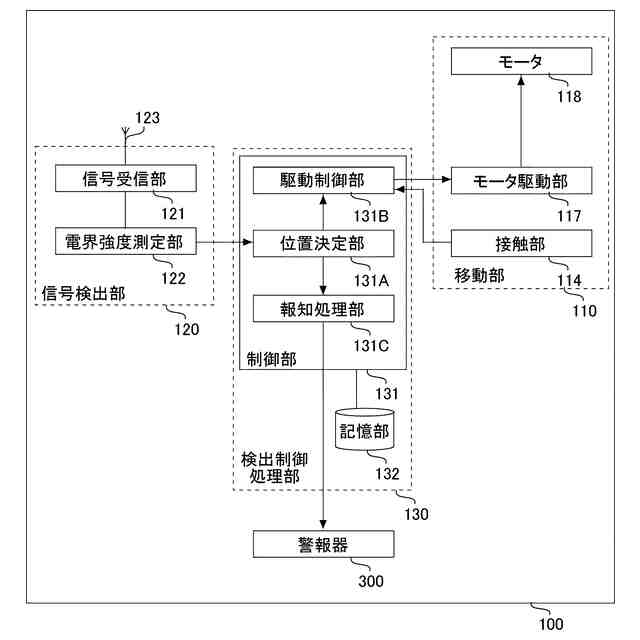

実施の形態３に係る信号検出装置１００の構成を説明する図である。

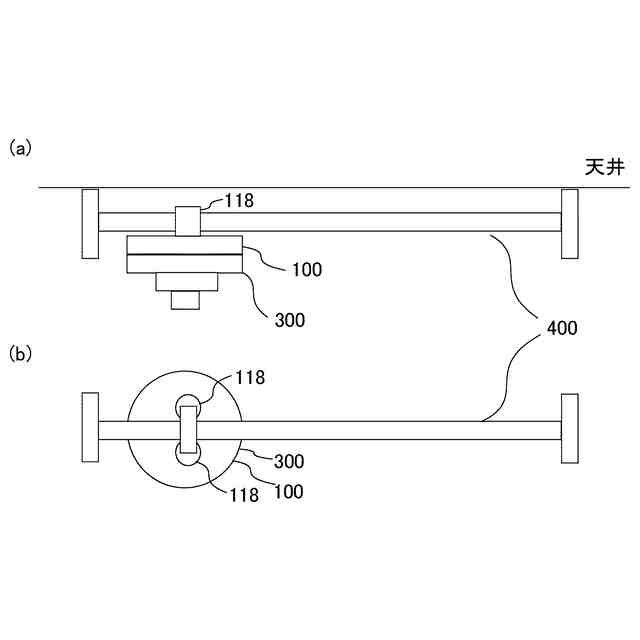

実施の形態４に係る警報器３００の概略を説明する図である。
【発明を実施するための形態】
【００１０】
以下、実施の形態に係る信号検出装置および警報器について、図面などを参照しながら説明する。以下の図面において、同一の符号を付したものは、同一またはこれに相当するものであり、以下に記載する実施の形態の全文において共通することとする。また、図面では各構成部材の大きさの関係が実際のものとは異なる場合がある。そして、明細書全文に表わされている構成要素の形態は、あくまでも例示であって、明細書に記載された形態に限定するものではない。特に、構成要素の組み合わせは、各実施の形態における組み合わせのみに限定するものではなく、他の実施の形態に記載した構成要素を別の実施の形態に適用することができる。また、添字で区別などしている複数の同種の機器などについて、特に区別したり、特定したりする必要がない場合には、添字などを省略して記載する場合がある。そして、ここでは、警報器の設置位置を室内とし、室内における上側の壁を天井、下側の壁を床、側面における壁を側壁とする。
（【００１１】以降は省略されています）
