公開番号2025144247
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043934
出願日2024-03-19
発明の名称スプリンクラ消火設備
出願人能美防災株式会社
代理人彩雲弁理士法人
主分類A62C 37/11 20060101AFI20250925BHJP(人命救助;消防)
要約【課題】火災が拡大した際に、より多い流量の放水が可能なスプリンクラ消火設備を提供する。
【解決手段】スプリンクラ消火設備(1)であって、閉鎖型ヘッド(13)と、前記閉鎖型ヘッド(13)よりも多い流量の放水を行う開放型ヘッド(14)と、前記開放型ヘッド(14)の流出口と前記閉鎖型ヘッド(13)の流入口を連通させつつ、前記開放型ヘッド(14)と前記閉鎖型ヘッド(13)を連結するヘッド連結部(15)と、を備えることを特徴とする。

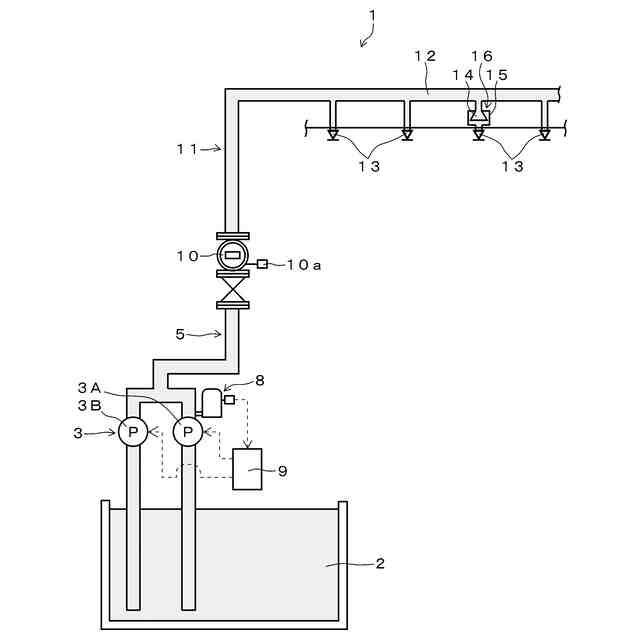

【選択図】図1
特許請求の範囲【請求項１】
閉鎖型ヘッドと、前記閉鎖型ヘッドよりも多い流量の放水を行う開放型ヘッドと、前記開放型ヘッドの流出口と前記閉鎖型ヘッドの流入口を連通させつつ、前記開放型ヘッドと前記閉鎖型ヘッドを連結するヘッド連結部と、を備えることを特徴とするスプリンクラ消火設備。
続きを表示（約 450 文字）【請求項２】
前記ヘッド連結部は、所定温度以上に加熱されると、設置位置から落下することを特徴とする請求項１に記載のスプリンクラ消火設備。
【請求項３】
火災発生時、その初期段階では、前記閉鎖型ヘッドが放水を行う一方、前記ヘッド連結部が落下するまで火災が拡大した段階では、前記開放型ヘッドが放水を行うことを特徴とする請求項２に記載のスプリンクラ消火設備。
【請求項４】
前記スプリンクラ消火設備は、前記閉鎖型ヘッドと前記開放型ヘッドに消火水を供給する加圧送水装置をさらに備え、
前記加圧送水装置は、開放型ヘッドが放水を行う際には、前記閉鎖型ヘッドが放水を行う際よりも多い流量で消火水を前記開放型ヘッドに供給することを特徴とする請求項３に記載のスプリンクラ消火設備。
【請求項５】
前記ヘッド連結部材は、所定温度以上に加熱されると、変形する材料により形成されることを特徴とする請求項１乃至４のいずれか１項に記載のスプリンクラ消火設備。

発明の詳細な説明【技術分野】
【０００１】
この発明は、スプリンクラ消火設備に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
スプリンクラ消火設備は、火災発生時、防火対象物の天井等に設けられるスプリンクラヘッドから自動的に放水して消火を行うものであり、主に火災の初期消火を目的として設けられる（例えば、非特許文献１参照）。
【先行技術文献】
【非特許文献】
【０００３】
ＷＥＢカタログ ”スプリンクラー設備”，能美防災株式会社，［ｏｎｌｉｎｅ］，［令和６年３月１９日検索］，インターネット＜ＵＲＬ：https://www.nohmi.co.jp/webcatalog_004/sp_de_2907/html5.html#page=1＞
【発明の概要】
【発明が解決しようとする課題】
【０００４】
この種の消火設備において、スプリンクラヘッドは、一般的には、放水量が８０Ｌ／ｍｉｎ（放水圧は０．１ＭＰａ）程度のものが用いられる。
【０００５】
しかしながら、火災が拡大した場合、一般的なスプリンクラヘッドでは放水量が足りなくなり、消火が困難になることがあり得る。
【０００６】
この発明は、前記の事情に鑑み、火災が拡大した際に、より多い流量の放水が可能なスプリンクラ消火設備を提供することを目的とする。
【課題を解決するための手段】
【０００７】
この発明は、閉鎖型ヘッドと、前記閉鎖型ヘッドよりも多い流量の放水を行う開放型ヘッドと、前記開放型ヘッドの流出口と前記閉鎖型ヘッドの流入口を連通させつつ、前記開放型ヘッドと前記閉鎖型ヘッドを連結するヘッド連結部と、を備えることを特徴とするスプリンクラ消火設備、である。
【０００８】
この発明において、前記ヘッド連結部は、所定温度以上に加熱されると、設置位置から落下するものとすることができる。また、前記ヘッド連結部は、所定温度以上に加熱されると、変形する材料により形成されるものとすることができる。また、前記ヘッド連結部は、所定温度以上に加熱されると、変形する合成樹脂材料によって形成されるものとすることができる。また、前記スプリンクラ消火設備は、火災発生時、その初期段階では、閉鎖型ヘッドが放水を行う一方、前記連結部材が落下するまで火災が拡大した段階では、前記開放型ヘッドが放水を行うものとすることができる。また、前記スプリンクラ消火設備は、前記閉鎖型ヘッドと前記開放型ヘッドに消火水を供給する加圧送水装置をさらに備え、前記加圧送水装置は、前記開放型ヘッドが放水を行う際には、前記閉鎖型ヘッドが放水を行う際よりも多い流量で消火水を前記開放型ヘッドに供給するものとすることができる。
【発明の効果】
【０００９】
この発明においては、火災発生時、その熱気流や炎によって、ヘッド連結部が設置位置から落下するまで火災が拡大すれば、開放型ヘッドが放水を行うことになる。すなわち、閉鎖型ヘッドよりも多い流量で放水が行われることになる。
【００１０】
したがって、この発明によれば、火災が拡大した際に、より多い流量の放水が可能なスプリンクラ消火設備を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
