特許ウォッチ

公開番号2025176814
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083154
出願日2024-05-22
発明の名称防塵カバー取外し装置
出願人能美防災株式会社
代理人弁理士法人きさ特許商標事務所
主分類G08B 17/06 20060101AFI20251128BHJP(信号)
要約【課題】長尺の操作支持棒を用いずとも火災感知器の防塵カバーを取り外すことのできる防塵カバー取外し装置を得る。
【解決手段】火災感知器の防塵カバー取外し装置1は、遠隔操作又は自律運転により上空を移動する無人飛行体2と、無人飛行体2に取り付けられた取外し具3を備える。取外し具3は、火災感知器の少なくとも一部を覆う防塵カバーと火災感知器の設置場所との間に挿入されて、防塵カバーを火災感知器から取り外すように構成されている。
【選択図】図1
特許請求の範囲【請求項１】
無人飛行体と、
前記無人飛行体に取り付けられ、火災感知器の少なくとも一部を覆う防塵カバーと前記火災感知器の設置場所との間に挿入されて前記防塵カバーを前記火災感知器から取り外す取外し具と、を備えた
防塵カバー取外し装置。
続きを表示（約 620 文字）【請求項２】
前記取外し具は、
前記無人飛行体から延びる第１脚部と、
前記第１脚部に対して交差する方向に延び、前記防塵カバーと前記設置場所との間に挿入される係合部とを備えた
請求項１に記載の防塵カバー取外し装置。
【請求項３】
前記係合部の前記防塵カバーと対向する面は、前記第１脚部から離れるほど前記係合部の厚みが小さくなるように傾斜した傾斜面を有している
請求項２に記載の防塵カバー取外し装置。
【請求項４】
前記無人飛行体に取り付けられ、前記取外し具との間に隙間を有して配置されたガイド部を備え、
前記隙間は、前記火災感知器の直径よりも大きく、前記取外し具と前記ガイド部との間に前記火災感知器を挿入可能である
請求項１～請求項３のいずれか一項に記載の防塵カバー取外し装置。
【請求項５】
前記取外し具は、
前記無人飛行体から上へ延びる第１脚部と、
前記第１脚部の上端からＵ字状又はＶ字状に下へ向かって曲がった係合部とを備え、
前記係合部が、前記防塵カバーに設けられた開口部に挿入される
請求項１に記載の防塵カバー取外し装置。
【請求項６】
前記取外し具の前記曲がった係合部には、前記防塵カバーが落下又は飛散することを防ぐことができる構造を設けた
請求項５に記載の防塵カバー取外し装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、火災感知器の防塵カバーを取り外す防塵カバー取外し装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
火災感知器は建物の天井又は壁等に設置されるが、建物の工事中には、発生する埃又は粉塵等によって火災感知器が汚れうる。例えば特許文献１には、そのような汚れから保護するために火災感知器に取り付けられる防塵カバーと、防塵カバーを着脱する着脱器が開示されている。特許文献１に記載の着脱器には、天井に届く長さの長尺な操作支持棒が連結され、作業者が操作支持棒を持って防塵カバーを火災感知器から取り外す。
【先行技術文献】
【特許文献】
【０００３】
特許第６９８２４２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところが、天井に届く長さの操作支持棒は、天井の高さにもよるが、４ｍ～６ｍに及ぶこともあり、これ以上に長い操作支持棒を要する高さの天井もある。例えば６ｍの操作支持棒を操作するためには、相当な腕力が必要である。また、６ｍの高さにある火災感知器の付近を目視することも困難である。このため、操作支持棒を用いて高い天井に設置された火災感知器の防塵カバーを取り外そうとすると、火災感知器を破損してしまったり、操作に時間を要したりすることがあった。
【０００５】
本発明は、上記のような事項を背景としてなされたものであり、長尺の操作支持棒を用いずとも火災感知器の防塵カバーを取り外すことのできる防塵カバー取外し装置を提供するものである。
【課題を解決するための手段】
【０００６】
本発明に係る防塵カバー取外し装置は、無人飛行体と、前記無人飛行体に取り付けられ、火災感知器の少なくとも一部を覆う防塵カバーと前記火災感知器の設置場所との間に挿入されて前記防塵カバーを前記火災感知器から取り外す取外し具と、を備えたものである。
【発明の効果】
【０００７】
本発明によれば、無人飛行体に取外し具が取り付けられているため、火災感知器の防塵カバーを長尺の操作支持棒を用いずとも取り外すことができる。
【図面の簡単な説明】
【０００８】

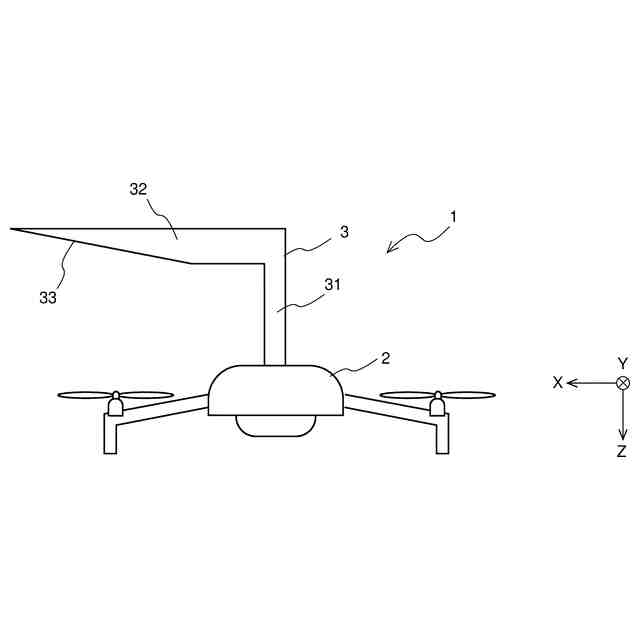

実施の形態１に係る防塵カバー取外し装置の概略正面図である。

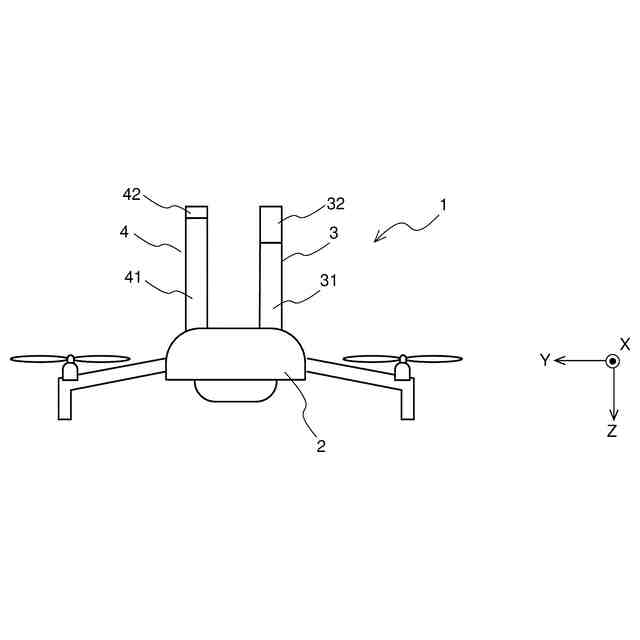

実施の形態１に係る防塵カバー取外し装置の概略側面図である。

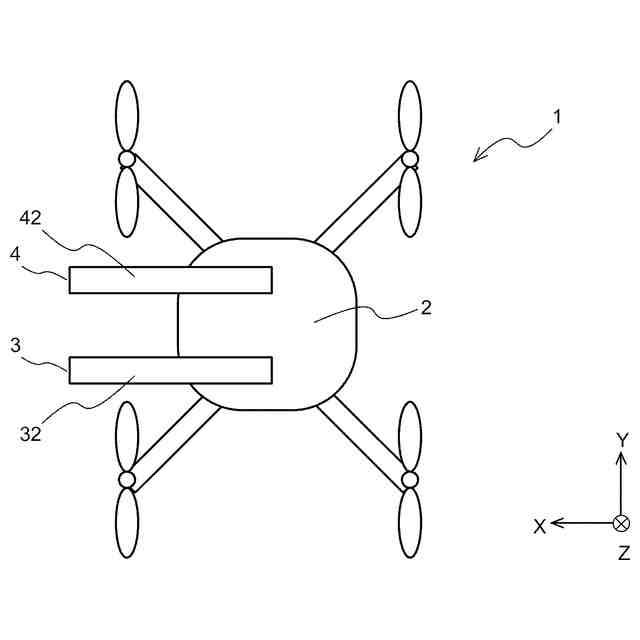

実施の形態１に係る防塵カバー取外し装置の概略上面図である。
実施の形態１に係る防塵カバー取外し装置の作用を説明する図である。

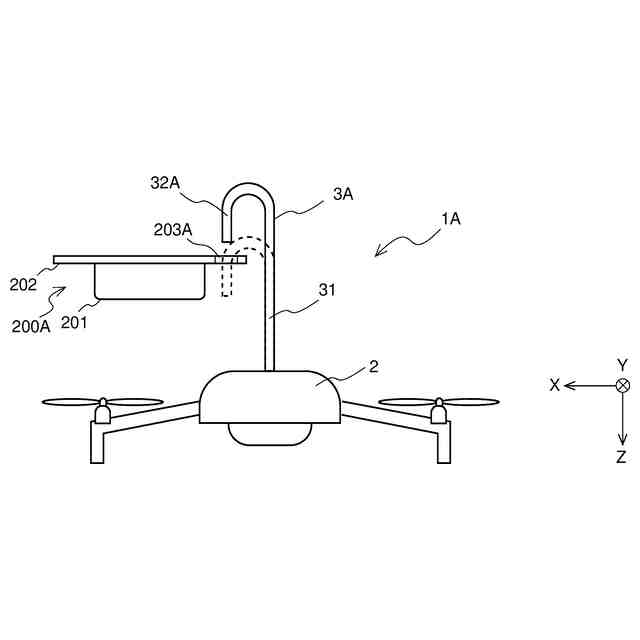

実施の形態２に係る防塵カバー取外し装置の概略正面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態を、図面を参照して説明する。本発明は、以下の実施の形態に限定されるものではなく、本発明の主旨を逸脱しない範囲で種々に変形することが可能である。また、本発明は、以下の実施の形態に示す構成のうち、組合せ可能な構成のあらゆる組合せを含むものである。また、図面に示す構成は、本発明の一例を示すものであり、図面に示された態様によって本発明が限定されるものではない。また、各図において、同一の符号を付したものは、同一の又はこれに相当するものであり、これは明細書の全文において共通している。
【００１０】
実施の形態１．
本実施の形態では、火災感知器に取りつけられる防塵カバーを取り外す防塵カバー取外し装置１について説明する。ここで、防塵カバーは、建物の天井又は壁等に取り付けられた火災感知器を、建物の工事中に生じる埃又は粉塵等から保護するものである。防塵カバーは、工事終了後には火災感知器から取り外される。
（【００１１】以降は省略されています）
