公開番号2025173332
公報種別公開特許公報(A)
公開日2025-11-27
出願番号2024078878
出願日2024-05-14
発明の名称異常検出システム
出願人能美防災株式会社
代理人弁理士法人朝日特許事務所
主分類G08B 25/00 20060101AFI20251119BHJP(信号)
要約【課題】無線で通信を行う2以上の異常検出装置を備える異常検出システムにおける通信の信頼性を向上する手段を提供する。
【解決手段】本発明の一態様に係る異常検出システムは、異常を検出する2以上の異常検出装置を備え、いずれかの異常検出装置が異常を検出した場合、親器に設定された異常検出装置が当該異常の検出を示す異常検出通知を無線で送信し、子器に設定された1以上の異常検出装置の各々が前記異常検出通知を受信する異常検出システムであって、前記2以上の異常検出装置の中から任意に選択される2つの異常検出装置の組み合わせをペアとするとき、全てのペアの各々に関し、当該ペアの2つの異常検出装置の間で送受信される電波の状態を特定し、全てのペアの各々に関し特定した電波の状態に基づいて前記2以上の異常検出装置の中から親器とする異常検出装置を選択する。

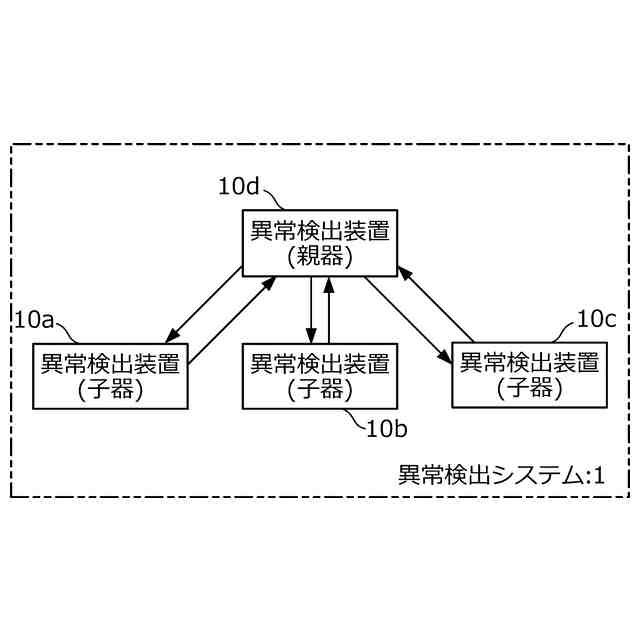

【選択図】図1
特許請求の範囲【請求項１】
異常を検出する２以上の異常検出装置を備え、いずれかの異常検出装置が異常を検出した場合、親器に設定された異常検出装置が当該異常の検出を示す異常検出通知を無線で送信し、子器に設定された１以上の異常検出装置の各々が前記異常検出通知を受信する異常検出システムであって、
前記２以上の異常検出装置の中から任意に選択される２つの異常検出装置の組み合わせをペアとするとき、全てのペアの各々に関し、当該ペアの２つの異常検出装置の間で送受信される電波の状態を特定し、全てのペアの各々に関し特定した電波の状態に基づいて前記２以上の異常検出装置の中から親器とする異常検出装置を選択する
異常検出システム。
続きを表示（約 2,300 文字）【請求項２】
前記２以上の異常検出装置のうちの一の異常検出装置以外の１以上の異常検出装置の各々は、自装置以外の異常検出装置から送信された情報を受信したときの電波の状態を特定し、特定した電波の状態を示す電波状態情報を前記一の異常検出装置に送信し、
前記一の異常検出装置は、自装置以外の１以上の異常検出装置の各々から受信した前記電波状態情報が示す電波の状態に基づき、親器とする異常検出装置を選択する
請求項１に記載の異常検出システム。
【請求項３】
前記一の異常検出装置は、前記一の異常検出装置以外の１以上の異常検出装置の各々から送信された情報を受信したときの電波の状態を特定し、
前記一の異常検出装置は、自装置以外の１以上の異常検出装置の各々から受信した前記電波状態情報が示す電波の状態と、自装置が特定した電波の状態とに基づき、親器とする異常検出装置を選択する
請求項２に記載の異常検出システム。
【請求項４】
前記２以上の異常検出装置の各々は、自装置以外の異常検出装置の各々から送信された情報を受信したときの電波の状態を特定し、
前記一の異常検出装置以外の１以上の異常検出装置の各々は、特定した電波の状態に基づき自装置が親器として不適格と判定した場合、特定した電波の状態を示す電波状態情報を前記一の異常検出装置に送信しない
請求項２に記載の異常検出システム。
【請求項５】
第１グループに属する異常を検出する２以上の異常検出装置と、第２グループに属する異常を検出する２以上の異常検出装置とを備え、前記第１グループの異常検出装置が異常を検出した場合、前記第１グループの中継器に設定された異常検出装置が当該異常の検出を示す異常検出通知を無線で送信し、前記第２グループの中継器に設定された異常検出装置が前記異常検出通知を受信する異常検出システムであって、
前記第１グループに属する２以上の異常検出装置の中から任意に選択された１つの異常検出装置と前記第２グループに属する２以上の異常検出装置の中から任意に選択された１つの異常検出装置の組み合わせをペアとするとき、全てのペアの各々に関し当該ペアの２つの異常検出装置の間で送受信される電波の状態を特定し、全てのペアの各々に関し特定した電波の状態に基づいて前記第１グループの中継器と前記第２グループの中継器とするペアを選択する
異常検出システム。
【請求項６】
前記第２グループに属する２以上の異常検出装置の各々は、前記第１グループに属する２以上の異常検出装置の各々に関し、当該異常検出装置から送信された情報を受信したときの電波の状態を、前記第１グループの中継器と前記第２グループの中継器を決定するための情報として特定する
請求項５に記載の異常検出システム。
【請求項７】
第２グループに属する２以上の異常検出装置の各々は、特定した電波の状態に基づき自装置が中継器として不適格と判定した場合、特定した電波の状態を示す電波状態情報を自装置以外の異常検出装置に送信しない
請求項６に記載の異常検出システム。
【請求項８】
異常を検出する４以上の異常検出装置を備え、前記４以上の異常検出装置は、第１グループに属する２以上の異常検出装置と、第２グループに属する２以上の異常検出装置とにグループ分けされ、前記第１グループの異常検出装置が異常を検出した場合、前記第１グループの中継器に設定された異常検出装置が当該異常の検出を示す異常検出通知を無線で送信し、前記第２グループの中継器に設定された異常検出装置が前記異常検出通知を受信する異常検出システムであって、
前記４以上の異常検出装置の中から任意に選択される２つの異常検出装置の組み合わせをペアとするとき、全てのペアの各々に関し、当該ペアの２つの異常検出装置の間で送受信される電波の状態を特定し、全てのペアの各々に関し特定した電波の状態に基づいて前記４以上の異常検出装置の中から前記第１グループの親器とする異常検出装置、前記第２グループの親器とする異常検出装置、前記第１グループの子器とする異常検出装置、及び、前記第２グループの子器とする異常検出装置を選択する
異常検出システム。
【請求項９】
異常を検出する４以上の異常検出装置を備え、前記４以上の異常検出装置は、第１グループに属する２以上の異常検出装置と、第２グループに属する２以上の異常検出装置とにグループ分けされ、前記第１グループの異常検出装置が異常を検出した場合、前記第１グループと前記第２グループに共通の中継器に設定された異常検出装置が第１グループの親器に設定された異常検出装置から受信する異常検出通知を第２グループの親器に設定された異常検出装置に送信する異常検出システムであって、
前記第１グループの親器と前記第２グループの親器の中から任意に選択される１つの異常検出装置と、前記４以上の異常検出装置のうち前記第１グループの親器と前記第２グループの親器とを除く異常検出装置の中から任意に選択される１つの異常検出装置との組み合わせをペアとするとき、全てのペアの各々に関し、当該ペアの２つの異常検出装置の間で送受信される電波の状態を特定し、全てのペアの各々に関し特定した電波の状態に基づいて、前記４以上の異常検出装置のうち前記第１グループの親器と前記第２グループの親器とを除く異常検出装置の中から、前記中継器とする異常検出装置を選択する
異常検出システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、異常検出システムに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
異常を検出する２以上の異常検出装置を備える異常検出システムにおいて、それらの異常検出装置間の通信の信頼性を向上させる技術が知られている。例えば、特許文献１には、警報システムにおいて警報器間の電波環境を定期的に監視し、その時々の電波環境に最適な通信ルートと送信電力を自動的に設定して通信障害を未然に防止する技術が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１７８９３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
２以上の異常検出装置を備える異常検出システムのあるものは、それらの異常検出装置が連携動作するために、スター型トポロジーの無線通信ネットワークを採用している。スター型トポロジーの無線通信ネットワークを採用している異常検出システムにおいては、２以上の異常検出装置のうちの１つが親器となり、親器以外の異常検出装置が子器となり、親器が子器の各々と無線で通信を行うことによって、異常検出装置間の連携動作が実現される。
【０００５】
なお、異常検出装置間の連携動作の典型例としては、いずれかの異常検出装置が異常を検出した場合、全ての異常検出装置が鳴動等により周囲の人等に異常の通知（以下、「発報」という）を行うことが挙げられるが、これに限られない。
【０００６】
また、異常検出システムにより監視されるエリアが広範に渡る場合、そのエリアを複数のサブエリアに区分し、各サブエリアにグループ化された２以上の異常検出装置を設置して、サブエリア毎に異常を検出することが行われている。そして、異なるサブエリアに設置された異常検出装置間の連携動作を行うために、グループ間の通信を中継する中継器が設けられ、中継器を介して異なるグループに属する異常検出装置間の通信が行われる場合がある。
【０００７】
上述した親器は子器と無線で通信を行う必要がある。また、上述した中継器は同じグループの親器や他のグループの中継器と無線で通信を行う必要がある。無線による通信の品質は、障害物や電波干渉等の影響を受ける。従って、親器又は中継器の役割を担う異常検出装置は、応じた適切な場所に配置された異常検出装置が適当な設置場所でなければ、異常検出装置間の必要な通信が行われず、異常検出システムが正しく動作しない場合がある。
【０００８】
上述した事情に鑑み、本発明は、無線で通信を行う２以上の異常検出装置を備える異常検出システムにおける通信の信頼性を向上する手段を提供する。
【課題を解決するための手段】
【０００９】
本発明の一態様は、異常を検出する２以上の異常検出装置を備え、いずれかの異常検出装置が異常を検出した場合、親器に設定された異常検出装置が当該異常の検出を示す異常検出通知を無線で送信し、子器に設定された１以上の異常検出装置の各々が前記異常検出通知を受信する異常検出システムであって、前記２以上の異常検出装置の中から任意に選択される２つの異常検出装置の組み合わせをペアとするとき、全てのペアの各々に関し、当該ペアの２つの異常検出装置の間で送受信される電波の状態を特定し、全てのペアの各々に関し特定した電波の状態に基づいて前記２以上の異常検出装置の中から親器とする異常検出装置を選択する異常検出システムである。
【００１０】
本発明の別の一態様は、第１グループに属する異常を検出する２以上の異常検出装置と、第２グループに属する異常を検出する２以上の異常検出装置とを備え、前記第１グループの異常検出装置が異常を検出した場合、前記第１グループの中継器に設定された異常検出装置が当該異常の検出を示す異常検出通知を無線で送信し、前記第２グループの中継器に設定された異常検出装置が前記異常検出通知を受信する異常検出システムであって、前記第１グループに属する２以上の異常検出装置の中から任意に選択された１つの異常検出装置と前記第２グループに属する２以上の異常検出装置の中から任意に選択された１つの異常検出装置の組み合わせをペアとするとき、全てのペアの各々に関し当該ペアの２つの異常検出装置の間で送受信される電波の状態を特定し、全てのペアの各々に関し特定した電波の状態に基づいて前記第１グループの中継器と前記第２グループの中継器とするペアを選択する異常検出システムである。
（【００１１】以降は省略されています）
