公開番号2025157501
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2025123333,2022188234
出願日2025-07-23,2022-11-25
発明の名称マルチコプター
出願人能美防災株式会社
代理人弁理士法人エビス国際特許事務所
主分類G08B 17/00 20060101AFI20251007BHJP(信号)
要約【課題】本発明は、マルチコプターで火災感知器本体を取付ベースに取り付けたり取り外したりする等の点を課題とする。
【解決手段】本発明の一実施形態におけるマルチコプターは、上部に、火災感知器本体を保持可能な感知器保持部と、接触バネとを備え、前記接触バネは、所定の電圧を付与されている接触子を有し、前記接触子は、前記火災感知器本体が取付けられる取付ベースの通電端子と接触して電流を供給する、ことを特徴とする。

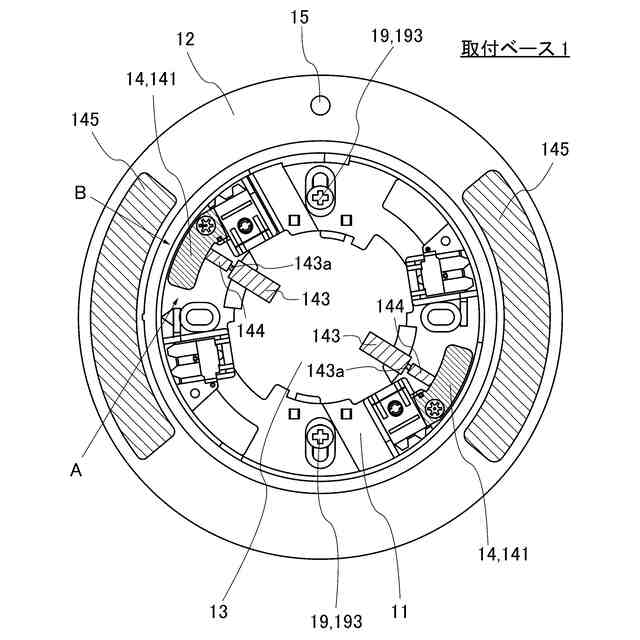

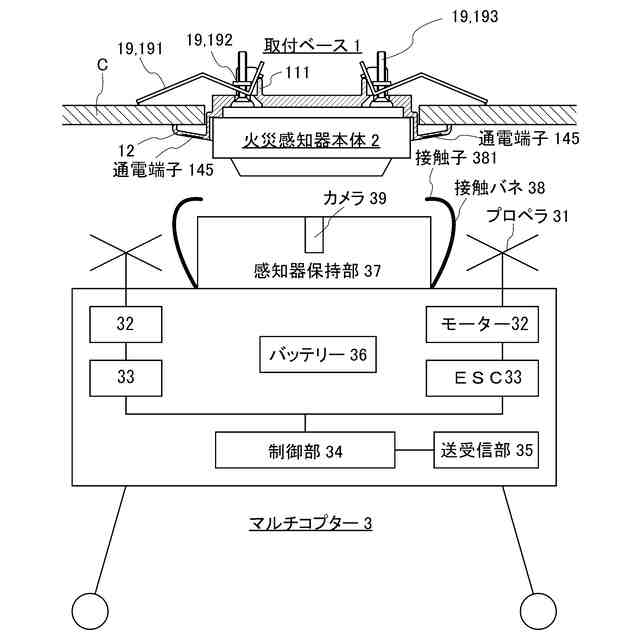

【選択図】図5
特許請求の範囲【請求項１】
上部に、火災感知器本体を保持可能な感知器保持部と、接触バネとを備え、
前記接触バネは、所定の電圧を付与されている接触子を有し、
前記接触子は、前記火災感知器本体が取付けられる取付ベースの通電端子と接触して電流を供給する、
ことを特徴とするマルチコプター。
続きを表示（約 180 文字）【請求項２】
前記接触バネは、前記取付ベースの下方から前記通電端子に当接することができる、
ことを特徴とする請求項１に記載されたマルチコプター。
【請求項３】
前記接触バネは、前記接触子が前記取付ベースの両側から挟み込むことで前記通電端子と接触することができる、
ことを特徴とする請求項１に記載されたマルチコプター。

発明の詳細な説明【技術分野】
【０００１】
本発明は、マルチコプターに関するものである。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
煙感知器等の火災感知器は、天井等に予め固定された取付ベースに火災感知器本体を取り付けて、建物に設置される。また、取付ベースに取り付けられた火災感知器本体は、検査等を行うために取り外される。特許文献１の火災感知器では、火災感知器本体である感知器本体を取付ベースであるベース本体に取り付けたり取り外したりするために、ベース本体に刃受け金具と接触バネを備えている。
【０００３】

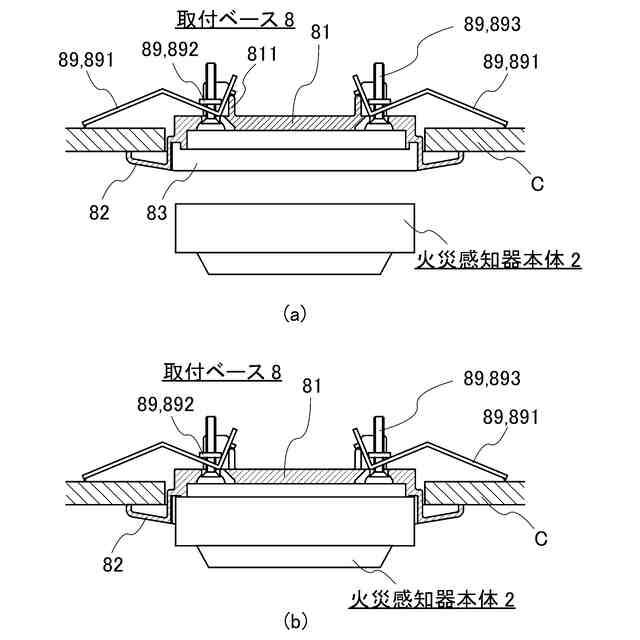

図１に、特許文献１のように天井板Ｃに取り付ける、従来例の火災感知器を示す。図１（ａ）は、天井板Ｃの穴に取り付けた取付ベース８の断面図と、取付ベース８に取り付ける前の火災感知器本体２を示す。また、図１（ｂ）は、取付ベース８の断面図と、取付ベース８に取り付けられた火災感知器本体２を示す。
【０００４】
火災感知器は、天井板Ｃに予め固定される取付ベース８と、取付ベース８に取り外し可能に取り付けられる火災感知器本体２から構成される。取付ベース８は、取付ベース本体８１と、取付ベース本体８１の周りに設けられた鍔部８２と、取付ベース本体８１の上部に設けられた固定部材８９を備える。本明細書では、取付ベース等が天井板Ｃに取り付けられた状態で上下を記載する。固定部材８９は、取付ベース本体８１の裏側に設けられた押さえ片８９１と、角形雌ネジ８９２と、押さえ片８９１を貫通して角形雌ネジ８９２にねじ込まれた雄ネジ８９３とを備える。押さえ片８９１と角形雌ネジ８９２と雄ネジ８９３は、２組設けられている。
【０００５】
取付ベース８を天井板Ｃに固定する際には、押さえ片８９１の両端が取付ベース本体８１の裏側に立った状態で、天井板Ｃに開けた穴に固定部材８９と取付ベース本体８１を差し込む。そして、雄ネジ８９３を回すことにより、角形雌ネジ８９２と裏突部８１１の間で押さえ片８９１を締め込んで、押さえ片８９１を拡げる。拡がった押さえ片８９１の外側端と鍔部８２との間に天井板Ｃを挟んで、図１（ａ）に示すように天井板Ｃに取付ベース８が固定される。
【０００６】
火災感知器本体２は作業者の手で保持され、図１（ａ）に示すように下方から取付ベース８に近づけられる。そして、嵌合空間８３に差し入れたのち、回転させることにより、図１（ｂ）に示すように取付ベース８に取り付けられる。また、図１（ｂ）の取り付け状態において、作業者が火災感知器本体２を取り付け時と逆方向に回転させることにより、火災感知器本体２を取付ベース８から取り外すことができる。
【０００７】

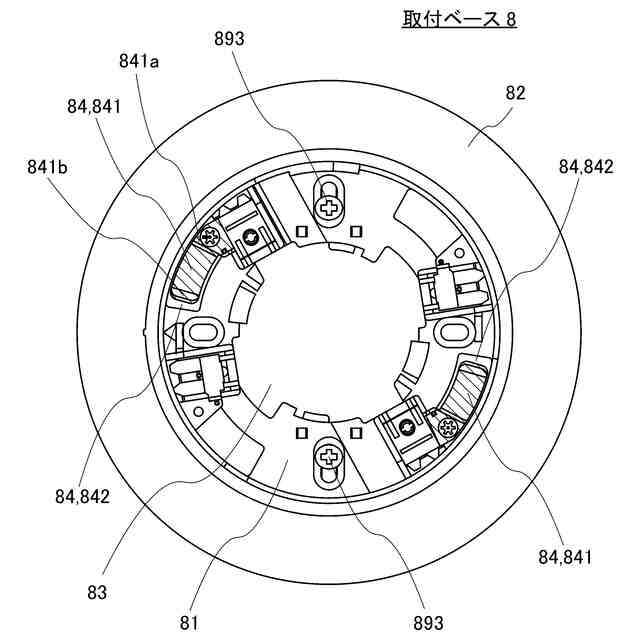

図２に、天井板Ｃに取り付けた取付ベース８の下面図を示す。取付ベース８の嵌合空間８３の中には、２組の接触バネ８４１と刃受け金具８４２が設けられている。刃受け金具８４２は接触バネ８４１の裏側に位置している。取付ベース８の周囲は天井板Ｃであり、押さえ片８９１は天井板Ｃの上側にあるため、図２では見えていない。接触バネ８４１は基部８４１ａが刃受け金具８４２に固定され、端部８４１ｂは刃受け金具８４２と逆方向へ折れ曲がっている。端部８４１ｂは刃受け金具８４２の方向へ付勢されている。
【０００８】

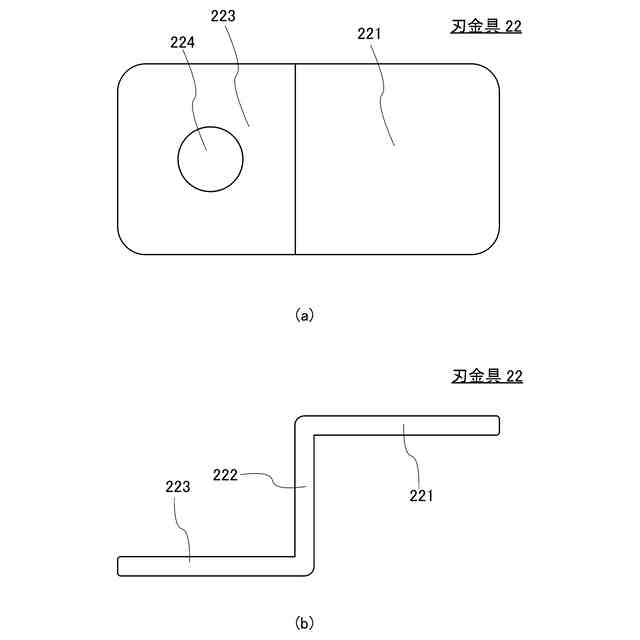

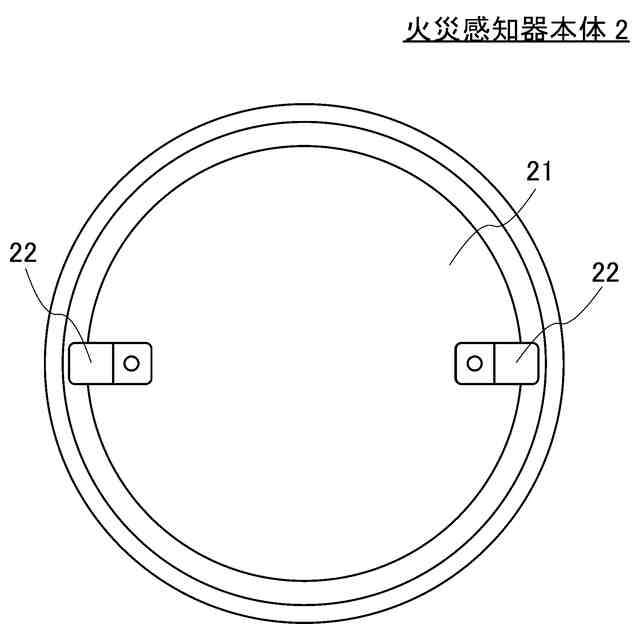

図３に火災感知器本体２の上面図を示す。火災感知器本体２には、感知器背面板２１の対向する位置に２つの刃金具２２が取り付けられている。図４に、図３で示した刃金具２２の拡大図を示す。図４（ａ）は、刃金具２２の上面図であり、図４（ｂ）は、刃金具２２の側面図である。刃金具２２は、一枚の導体板を折り曲げて接触部２２１、中間部２２２、固定部２２３とした構成となっている。接触部２２１と中間部２２２の間は一方向に折り曲げられ、中間部２２２と固定部２２３の間は逆方向に折り曲げられている。固定部２２３には、固定ネジ孔２２４が設けられている。固定ネジ孔２２４にネジを螺入することにより固定部２２３を感知器背面板２１に固定して、刃金具２２が感知器背面板２１に固定される。
【０００９】

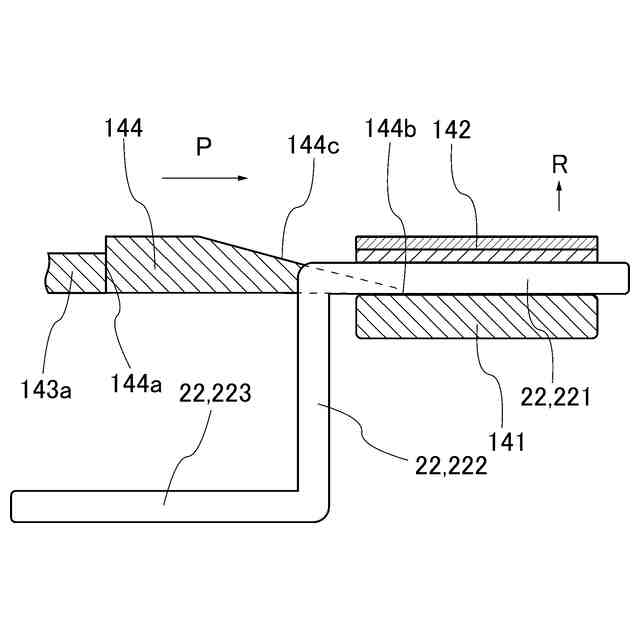

火災感知器本体２を取付ベース８に取り付ける際には、火災感知器本体２を嵌合空間８３のなかで回転させることにより、刃金具２２の接触部２２１が、取付ベース８の接触バネ８４１と刃受け金具８４２の間に差し込まれる。そして、接触部２２１が接触バネ８４１と刃受け金具８４２の間に挟持される。これにより、火災感知器本体２が取付ベース８に取り付けられると共に、導電性の刃金具２２と接触バネ８４１と刃受け金具８４２により電気的に接続される。また、火災感知器本体２を取り付けの際と逆方向に回転させることにより、刃金具２２が接触バネ８４１と刃受け金具８４２の間から抜けて、火災感知器本体２を取付ベース８から取り外すことができる。
【先行技術文献】
【特許文献】
【００１０】
特開２０１９－１６９０７５号公報
【発明の概要】
【発明が解決しようとする課題】
（【００１１】以降は省略されています）
