公開番号2025129513
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2024026194
出願日2024-02-26
発明の名称火災感知器
出願人能美防災株式会社
代理人彩雲弁理士法人
主分類G08B 17/00 20060101AFI20250829BHJP(信号)
要約【課題】振動による誤作動を防止可能な火災感知器を提供する。

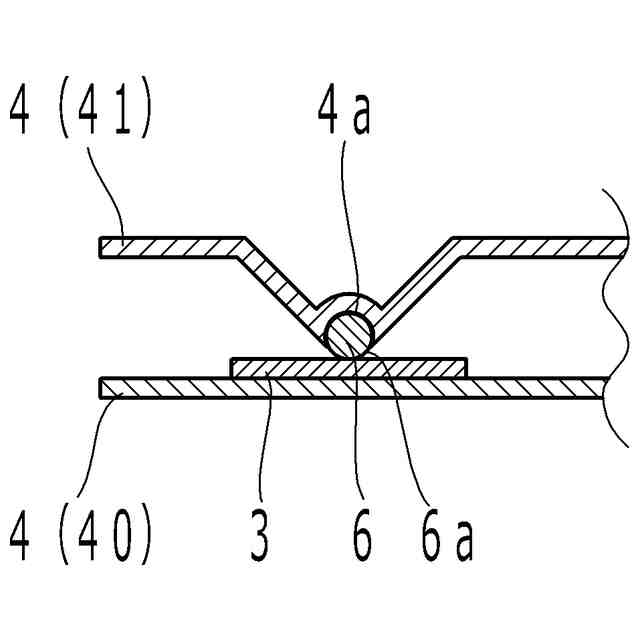

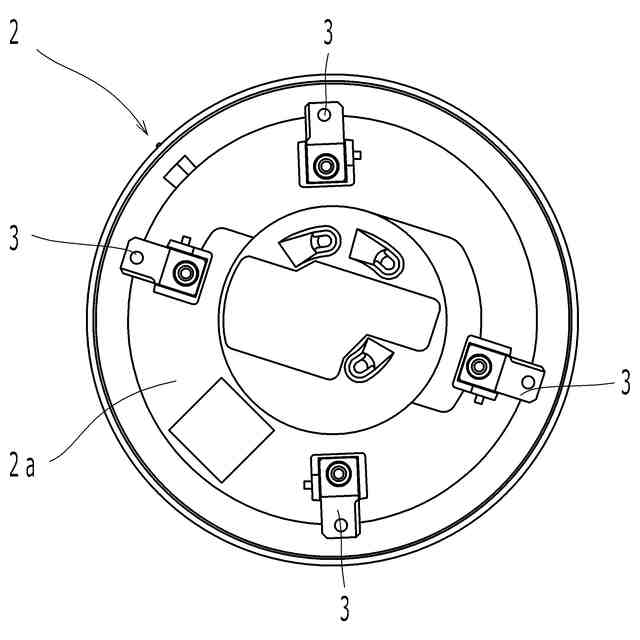

【解決手段】刃金具3及び刃受金具4の一方を有するベース本体と、刃金具3及び刃受金具4の他方を有する感知器本体と、を備え、刃受金具4は、少なくとも1対で設けられる火災感知器において、免振部6を更に備えるものとし、免振部6を、刃金具3及び刃受金具4の少なくとも一方側に設け、刃金具3を、免振部6を介して、刃受金具4に挟持されるものとし、該火災感知器が振動した際に、刃金具3を摺動可能とする。
【選択図】図3
特許請求の範囲【請求項１】
刃金具及び刃受金具の一方を有するベース本体と、
該刃金具及び該刃受金具の他方を有する感知器本体と、を備え、
該刃受金具は、少なくとも１対で設けられる火災感知器であって、
免振部を更に備え、
該免振部は、該刃金具及び該刃受金具の少なくとも一方側に設けられ、
該刃金具は、該免振部を介して、該刃受金具に挟持されており、
該火災感知器が振動した際に、該刃金具が摺動可能となっていること特徴とする火災感知器。
続きを表示（約 520 文字）【請求項２】
前記免振部には、曲面部が形成されており、
前記刃金具及び前記刃受金具とは、該曲面部を介して接触していることを特徴とする請求項１に記載の火災感知器。
【請求項３】
前記免振部は、略球体に形成されていることを特徴とする請求項２に記載の火災感知器。
【請求項４】
刃金具及び刃受金具の一方を有するベース本体と、
該刃金具及び該刃受金具の他方を有する感知器本体と、を備える火災感知器であって、
免振部を更に備え、
該免振部は、該感知器本体と該ベース本体との接触面に設けられたエラストマ部材として設けられていることを特徴とする火災感知器。
【請求項５】
前記免振部は、第１の免振部であり、
第２の免振部を更に備え、
前記刃受金具は、少なくとも１対で設けられており、
該第２の免振部は、前記刃金具及び該刃受金具の少なくとも一方側に設けられ、
該刃金具は、該第２の免振部を介して、該刃受金具に挟持されており、
該火災感知器が振動した際に、該刃金具が摺動可能となっていることを特徴とする請求項４に記載の火災感知器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、火災感知器に関し、より詳細には、ベース本体と感知器本体とを備える火災感知器に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、火災感知器がある。火災感知器は、火災によって発生する炎、熱又は煙等を検知して、火災を感知可能に設けられており、そのための各種センサ類を備えている。火災感知器は、天井面等の設置面に取付けられたベース本体に、該センサ類が設けられた感知器本体を取り付けることで設置されるものがある。
【０００３】
この様な火災感知器は、天井内に設けられた配線より電気を得ているため、ベース本体と感知器本体とを導通可能に接続する必要があり、ベース本体に設けられた刃受金具で感知器本体に設けられた刃金具を挟持することで、感知器本体をベース本体に固定していると共に導通を確保している（例えば、特許文献１を参照）。
【０００４】
一方、炎を検知する火災感知器である炎感知器においては、センサ類として焦電素子が設けられており、焦電素子により、火災で発生した炎由来の赤外線を検知して、火災を感知している（例えば、特許文献２を参照）。
【先行技術文献】
【特許文献】
【０００５】
特開２０２１－２６３６８号公報
特開２００２－１２２４７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】

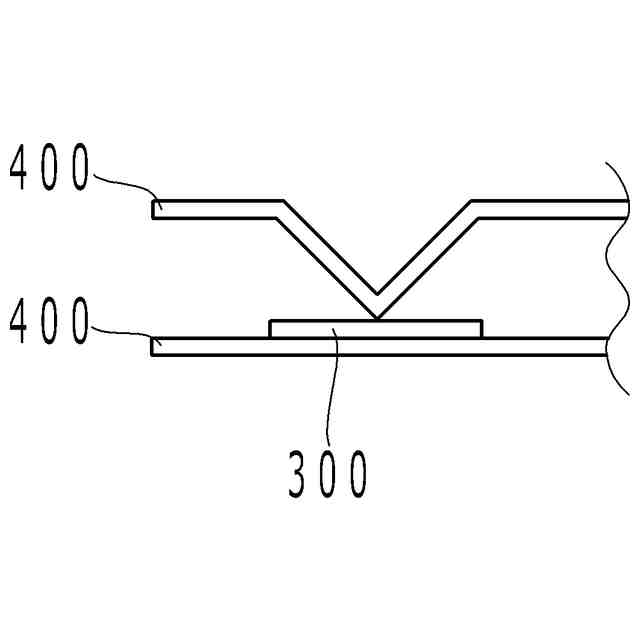

従来の火災感知器おいては、刃受金具（４００）による刃金具（３００）の挟持は、人為的に感知器本体を回せば外れる様になっているものの基本的に感知器本体が動かない様に感知器本体をベース本体に固定しているため（図４を参照）、火災感知器が設置された建物等が振動すると、天井に取り付けられたベース本体を介して、感知器本体に直接的にその振動が伝わることになってしまう。特に、工場や体育館等では、機械設備や運動に起因して振動が発生し易い。
【０００７】
従来の火災感知器においては、感知器本体に振動が伝わることにより、その振動によって、各種センサ類が誤作動を起こす可能性があるという問題があった。特に、炎感知器に設けられた焦電素子は、振動を受けると出力を発生させてしまうという特徴があり、誤動作を起こし易く、それによって、誤った火災警報を発してしまう可能性があり、特に問題がある。
【０００８】
そこで、本発明においては、振動による誤作動を防止可能な火災感知器を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明は、刃金具及び刃受金具の一方を有するベース本体と、該刃金具及び該刃受金具の他方を有する感知器本体と、を備え、該刃受金具は、少なくとも１対で設けられる火災感知器であって、免振部を更に備え、該免振部は、該刃金具及び該刃受金具の少なくとも一方側に設けられ、該刃金具は、該免振部を介して、該刃受金具に挟持されており、該火災感知器が振動した際に、該刃金具が摺動可能となっていること特徴とする火災感知器である。
【００１０】
又、本発明は、刃金具及び刃受金具の一方を有するベース本体と、該刃金具及び該刃受金具の他方を有する感知器本体と、を備える火災感知器であって、免振部を更に備え、該免振部は、該感知器本体と該ベース本体との接触面に設けられたエラストマ部材として設けられていることを特徴とする火災感知器である。
（【００１１】以降は省略されています）
