公開番号2025177083
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083603
出願日2024-05-22
発明の名称印刷装置、及び制御方法
出願人セイコーエプソン株式会社
代理人個人,個人,個人,個人
主分類B65H 1/26 20060101AFI20251128BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】ユーザービリティーを向上させることができる印刷装置を提供すること。
【解決手段】印刷媒体へ画像を印刷する印刷部と、前記印刷媒体として利用されるロール紙の巻回体を収容可能な第1収容部と、前記印刷媒体として利用される1枚以上のカット紙を収容可能な第2収容部とを有し、予め決められた装着位置及び引出位置の間で、予め決められた引出方向と平行に摺動可能な給紙トレイと、前記第1収容部に収容された前記巻回体から前記ロール紙を前記印刷媒体として搬送する第1搬送部と、前記第2収容部に収容された前記1枚以上のカット紙を1枚ずつ前記印刷媒体として搬送する第2搬送部と、を備える印刷装置。
【選択図】図7
特許請求の範囲【請求項１】
印刷媒体へ画像を印刷する印刷部と、
前記印刷媒体として利用されるロール紙の巻回体を収容可能な第１収容部と、前記印刷媒体として利用される１枚以上のカット紙を収容可能な第２収容部とを有し、予め決められた装着位置及び引出位置の間で、予め決められた引出方向と平行に摺動可能な給紙トレイと、
前記第１収容部に収容された前記巻回体から前記ロール紙を前記印刷媒体として搬送する第１搬送部と、
前記第２収容部に収容された前記１枚以上のカット紙を１枚ずつ前記印刷媒体として搬送する第２搬送部と、
を備える印刷装置。
続きを表示（約 1,500 文字）【請求項２】
前記第１搬送部は、前記巻回体の軸周りに前記巻回体を回転させることによって前記ロール紙を前記印刷媒体として搬送する、
請求項１に記載の印刷装置。
【請求項３】
前記第１搬送部は、前記巻回体の外周面に当接して前記巻回体の軸周りに前記巻回体を回転させることによって前記ロール紙を前記印刷媒体として搬送する、
請求項２に記載の印刷装置。
【請求項４】
前記第１搬送部は、前記巻回体の軸方向における前記巻回体の両端のうちの少なくとも一方に当接して前記巻回体の軸周りに前記巻回体を回転させることによって前記ロール紙を前記印刷媒体として搬送する、
請求項２に記載の印刷装置。
【請求項５】
前記第２搬送部は、前記１枚以上のカット紙のうち最上段に位置する搬送対象カット紙の上面と当接し、前記搬送対象カット紙を搬送する、
請求項１に記載の印刷装置。
【請求項６】
前記第１収容部に収容された前記巻回体から引き出された前記ロール紙と、前記第２収容部に収容された前記１枚以上のカット紙のそれぞれとの両方が通過する共通の搬送経路が形成されており、
前記第１収容部に収容された前記巻回体から引き出された前記ロール紙は、前記第２収容部の下方を通って前記搬送経路に合流する、
請求項１に記載の印刷装置。
【請求項７】
前記給紙トレイは、
前記第２収容部に収容された前記１枚以上のカット紙を１枚ずつ分離する分離斜面と、
前記第１収容部に収容された前記巻回体から引き出された前記ロール紙を前記搬送経路に案内する案内部と、
を有し、
前記分離斜面は、前記印刷媒体の搬送方向において、前記案内部の下流に位置し、
前記案内部は、前記分離斜面に接続する湾曲形状を成している、
請求項６に記載の印刷装置。
【請求項８】
前記給紙トレイは、
前記第２収容部に収容された前記１枚以上のカット紙を１枚ずつ分離する分離斜面と、
前記第１収容部に収容された前記巻回体から引き出された前記ロール紙を前記搬送経路に案内する案内部と、
を有し、
前記搬送経路は、前記印刷媒体の搬送方向において、前記分離斜面及び前記案内部の下流に位置し、
前記案内部は、前記分離斜面と接続しておらず、前記搬送経路に接続する湾曲形状を成している、
請求項６に記載の印刷装置。
【請求項９】
前記案内部は、前記分離斜面よりも前記印刷媒体の摺動負荷が小さい、
請求項７に記載の印刷装置。
【請求項１０】
前記第１収容部への前記巻回体の収容の有無を検出する第１検出部と、
前記第２収容部への前記１枚以上のカット紙の収容の有無を検出する第２検出部と、
制御部と、
を備え、
前記制御部は、
前記第１検出部が前記巻回体の収容を検出しており、且つ、前記巻回体から引き出された前記ロール紙への画像の印刷を要求する印刷ジョブを受け付けた場合、前記第１搬送部によって前記ロール紙を前記印刷媒体として搬送し、
前記第２検出部が前記１枚以上のカット紙の収容を検出しており、且つ、前記１枚以上のカット紙のうちの少なくとも１枚への画像の印刷を要求する印刷ジョブを受け付けた場合、前記第２搬送部によって前記１枚以上のカット紙のうちの少なくとも１枚を前記印刷媒体として搬送する、
請求項１から９のうちいずれか一項に記載の印刷装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この開示は、印刷装置、及び制御方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
印刷媒体に画像を印刷する印刷装置についての研究、開発が行われている。
【０００３】
これに関し、ロール紙の巻回体と、１枚以上のカット紙との両方を収容可能な給紙トレイを備え、巻回体が給紙トレイに収容されており、且つ、１枚以上のカット紙が給紙トレイに収容されていない場合、巻回体から引き出されたロール紙への画像の印刷を要求する印刷ジョブに基づく印刷を行い、巻回体が給紙トレイに収容されておらず、且つ、１枚以上のカット紙が給紙トレイに収容されている場合、１枚以上のカット紙のうちの少なくとも１枚への画像の印刷を要求する印刷ジョブに基づく印刷を行う印刷装置が知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－１８３９８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ここで、特許文献１に記載されたような印刷装置は、巻回体から引き出されたロール紙と、１枚以上のカット紙とのうち、受け付けた印刷ジョブに適した一方の紙が給紙トレイに収容されており、且つ他方の紙が給紙トレイに収容されていない状態でなければ、印刷を行うことができなかった。これは、印刷装置のユーザービリティーを低下させてしまうため、望ましいことではない。
【課題を解決するための手段】
【０００６】
上記課題を解決するために本開示の一態様は、印刷媒体へ画像を印刷する印刷部と、前記印刷媒体として利用されるロール紙の巻回体を収容可能な第１収容部と、前記印刷媒体として利用される１枚以上のカット紙を収容可能な第２収容部とを有し、予め決められた装着位置及び引出位置の間で、予め決められた引出方向と平行に摺動可能な給紙トレイと、前記第１収容部に収容された前記巻回体から前記ロール紙を前記印刷媒体として搬送する第１搬送部と、前記第２収容部に収容された前記１枚以上のカット紙を１枚ずつ前記印刷媒体として搬送する第２搬送部と、を備える印刷装置である。
【０００７】
また、本開示の一態様は、印刷媒体へ画像を印刷する印刷部と、前記印刷媒体として利用されるロール紙の巻回体を収容可能な第１収容部と、前記印刷媒体として利用される１枚以上のカット紙を収容可能な第２収容部とを有し、予め決められた装着位置及び引出位置の間で、予め決められた引出方向と平行に摺動可能な給紙トレイと、前記第１収容部に収容された前記巻回体から前記ロール紙を前記印刷媒体として搬送する第１搬送部と、前記第２収容部に収容された前記１枚以上のカット紙を１枚ずつ前記印刷媒体として搬送する第２搬送部と、を備える印刷装置の制御方法であって、前記巻回体が前記第１収容部に収容されているか否かを検出し、前記１枚以上のカット紙が前記第２収容部に収容されているか否かを検出し、画像の印刷を要求する印刷ジョブを受け付け、前記巻回体の収容を検出しており、且つ、前記巻回体から引き出された前記ロール紙への画像の印刷を要求する前記印刷ジョブを受け付けた場合、前記第１搬送部によって前記ロール紙を前記印刷媒体として搬送し、前記１枚以上のカット紙の収容を検出しており、且つ、前記１枚以上のカット紙のうちの少なくとも１枚への画像の印刷を要求する前記印刷ジョブを受け付けた場合、前記第２搬送部によって前記１枚以上のカット紙のうちの少なくとも１枚を前記印刷媒体として搬送する、制御方法である。
【図面の簡単な説明】
【０００８】
第１実施形態に係る印刷装置１の前面を含む外観の一例を示す斜視図である。
図１に示した印刷装置１の後面を含む外観の一例を示す斜視図である。

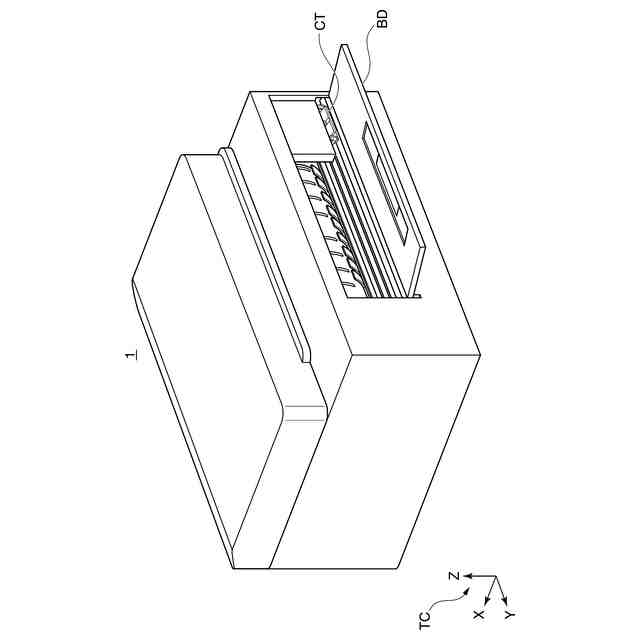

開閉カバーＢＤが後面開口を開いている場合の印刷装置１の一例を示す斜視図である。

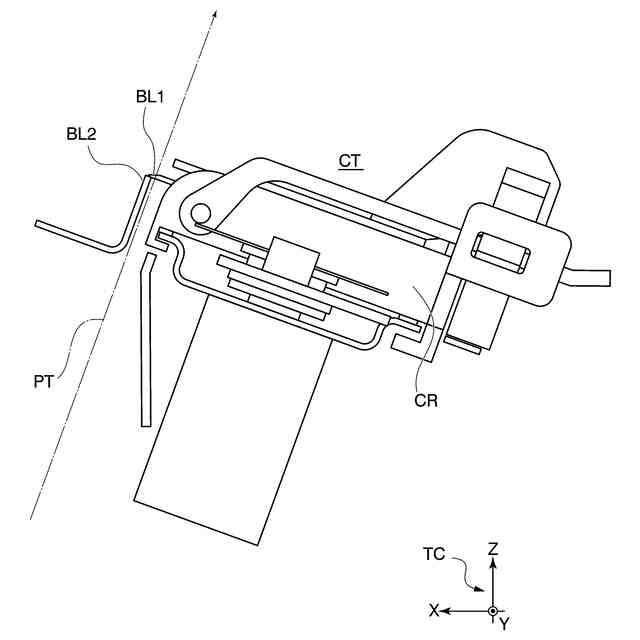

切断部ＣＴの構成の一例を示す側面図である。
図４に示した切断部ＣＴの斜視図である。
給紙トレイＴＲの構成の一例を示す斜視図である。

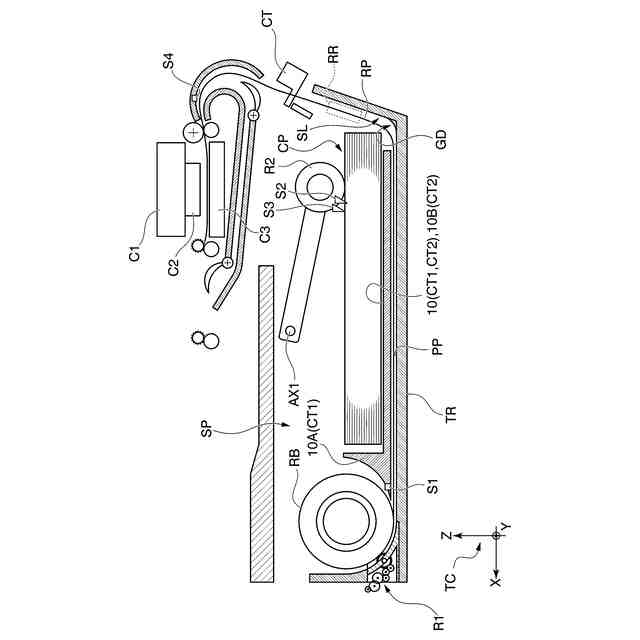

図６に示した給紙トレイＴＲの側面断面図である。

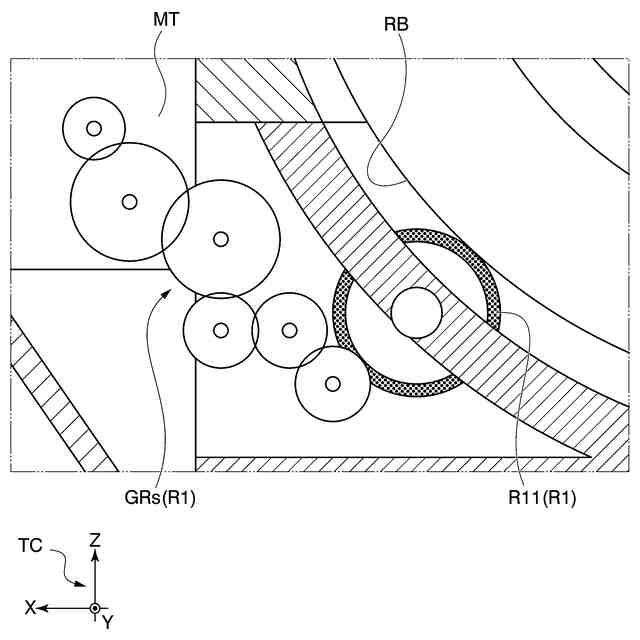

図７に示した第１搬送部Ｒ１の拡大図である。

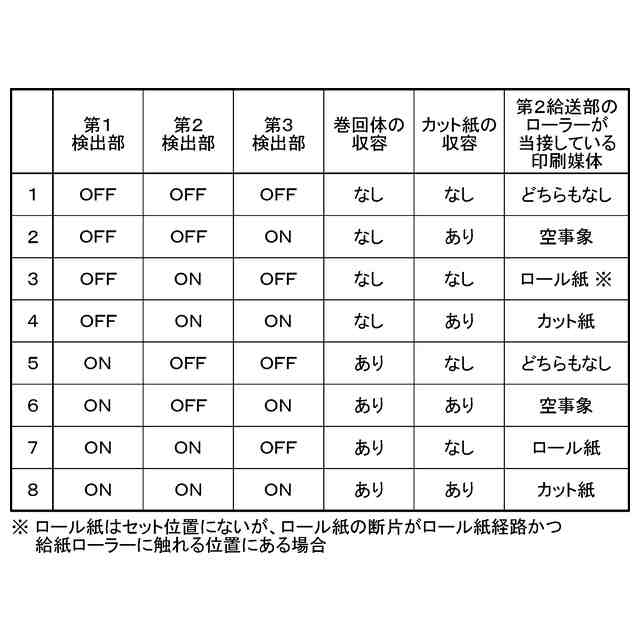

印刷装置１による印刷媒体の収容状況の検出結果の一覧を示す図である。
印刷装置１のハードウェア構成の一例を示す図である。
印刷ジョブを受け付けた場合に印刷装置１が行う処理の流れの一例を示す図である。
第１搬送部Ｒ１の変形例を示す斜視図である。
第２実施形態に係る給紙トレイＴＲ２の構成の一例を示す斜視図である。
複数のカット紙ＣＰが第２領域ＲＲ２に積載されている場合の給紙トレイＴＲ２の一例を示す斜視図である。
第２実施形態の変形例１に係る給紙トレイＴＲ２の一例を示す斜視図である。
第２状態の給紙トレイＴＲ２の一例を示す図である。
第２実施形態の変形例２に係る給紙トレイＴＲ２の一例を示す側面断面図である。
【発明を実施するための形態】
【０００９】
＜第１実施形態＞
以下、本開示の第１実施形態について、図面を参照して説明する。
【００１０】
＜第１実施形態に係る印刷装置の概要＞
まず、第１実施形態に係る印刷装置の概要について説明する。
