公開番号2025176874
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083244
出願日2024-05-22
発明の名称プルーフ画像データを作成する方法、プルーフ画像データ作成装置、および、コンピュータープログラム
出願人セイコーエプソン株式会社
代理人弁理士法人明成国際特許事務所
主分類H04N 1/46 20060101AFI20251128BHJP(電気通信技術)
要約【課題】滲みの影響をプルーフ画像データに反映する技術を提供する。
【解決手段】プルーフ画像データを作成する方法は、(a)入力画像データに応じて印刷機を用いて印刷媒体上に印刷物を印刷する際の各画素のインク量を表すインク量画像データを求める工程と、(b)各画素のインク量に応じて各画素の滲みパラメーターを決定する工程と、(c)入力画像データの色空間を印刷機用の出力色空間に変換した本印刷用画像データと、入力画像データと、のいずれかに対して滲みパラメーターに応じて滲み付与処理を適用することによって、滲み付与画像データを作成する工程と、(d)滲み付与画像データの色空間をプルーフ出力装置用の出力色空間に変換する処理を実行することによって、滲み付与プルーフ画像データを作成する工程と、を含む。
【選択図】図3
特許請求の範囲【請求項１】
プルーフ画像データを作成する方法であって、
（ａ）入力画像データに応じて印刷機を用いて印刷媒体上に印刷物を印刷する際の各画素のインク量を表すインク量画像データを求める工程と、
（ｂ）前記各画素の前記インク量に応じて前記各画素の滲みパラメーターを決定する工程と、
（ｃ）前記入力画像データと、前記入力画像データの色空間を前記印刷機用の出力色空間に変換した本印刷用画像データと、のいずれかに対して前記滲みパラメーターに応じて滲み付与処理を適用することによって、滲み付与画像データを作成する工程と、
（ｄ）前記滲み付与画像データの色空間をプルーフ出力装置用の出力色空間に変換する処理を実行することによって、滲み付与プルーフ画像データを作成する工程と、
を含む方法。
続きを表示（約 1,800 文字）【請求項２】
請求項１に記載の方法であって、
前記滲みパラメーターは、前記滲み付与処理に使用されるぼかしフィルターのフィルタータイプを含み、
前記工程（ｂ）は、前記インク量が多いほどぼかし効果が大きいフィルタータイプを選択する工程を含む、方法。
【請求項３】
請求項２に記載の方法であって、
前記工程（ｃ）は、更に、
（ｃ１）個々の画素の前記インク量に応じて選択された前記フィルタータイプのぼかしフィルターの中心を前記個々の画素に仮配置し、仮配置された前記ぼかしフィルターのフィルター領域に含まれる全画素に対して前記ぼかしフィルターを適用することを仮決定することによって、前記個々の画素に対して１つ以上の前記ぼかしフィルターを適用することを仮決定する工程と、
（ｃ２）前記個々の画素について前記工程（ｃ１）で適用することが仮決定された１つ以上の前記ぼかしフィルターのうちで、前記ぼかし効果が最も大きな１つのぼかしフィルターを当該画素に適用することを決定する工程と、
（ｃ３）前記工程（ｃ２）で決定された前記ぼかしフィルターを前記個々の画素に適用することによって、前記滲み付与画像データを作成する工程と、
を含む、方法。
【請求項４】
請求項３に記載の方法であって、
前記工程（ｃ３）は、
前記個々の画素を処理対象画素として前記ぼかしフィルターの中心を配置したときに、前記ぼかしフィルターの前記フィルター領域内の各画素のうちで、前記処理対象画素よりも前記インク量の少ない画素に対するフィルター値を、前記インク量が前記処理対象画素と等量以上である場合のフィルター値よりも小さく変更する工程と、
前記変更後の前記ぼかしフィルターを前記処理対象画素に適用してフィルター処理を実行する工程と、
を含む、方法。
【請求項５】
請求項１に記載の方法であって、
前記工程（ｂ）は、
前記印刷機による前記印刷物の印刷時に使用される複数種類のインクのうちで、前記印刷物における前記滲みの要因となる一部のインクを選択する工程と、
前記選択されたインクの前記インク量に応じて前記滲みパラメーターを決定する工程と、
を含む、方法。
【請求項６】
請求項５に記載の方法であって、
前記選択されたインクは、浸透液を含む、方法。
【請求項７】
プルーフ画像データ作成装置であって、
入力画像データに応じて印刷機を用いて印刷媒体上に印刷物を印刷する際の各画素のインク量を表すインク量画像データを求めるインク量算出部と、
前記各画素の前記インク量に応じて前記各画素の滲みパラメーターを決定する滲みパラメーター決定部と、
前記入力画像データの色空間を前記印刷機用の出力色空間に変換した本印刷用画像データと、前記入力画像データと、のいずれかに対して前記滲みパラメーターに応じて滲み付与処理を適用することによって、滲み付与画像データを作成する滲み付与部と、
前記滲み付与画像データの色空間をプルーフ出力装置用の出力色空間に変換する処理を実行することによって、滲み付与プルーフ画像データを作成する色変換部と、
を備えるプルーフ画像データ作成装置。
【請求項８】
プルーフ画像データを作成するコンピュータープログラムであって、
（ａ）入力画像データに応じて印刷機を用いて印刷媒体上に印刷物を印刷する際の各画素のインク量を表すインク量画像データを求める処理と、
（ｂ）前記各画素の前記インク量に応じて前記各画素の滲みパラメーターを決定する処理と、
（ｃ）前記入力画像データの色空間を前記印刷機用の出力色空間に変換した本印刷用画像データと、前記入力画像データと、のいずれかに対して前記滲みパラメーターに応じて滲み付与処理を適用することによって、滲み付与画像データを作成する処理と、
（ｄ）前記滲み付与画像データの色空間をプルーフ出力装置用の出力色空間に変換する処理を実行することによって、滲み付与プルーフ画像データを作成する処理と、
をコンピューターに実行させるコンピュータープログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、プルーフ画像データを作成する方法、プルーフ画像データ作成装置、および、コンピュータープログラムに関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
特許文献１には、印刷物を校正するためのプルーフ画像を作成する方法が開示されている。この従来技術では、プルーフの各網点の大きさと印刷物の各網点の大きさとが同一となるようにするとともに、色調を印刷物との違いが認識されない程度に近似させることによって、信頼性の高いプルーフ画像を作成する。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－３０２７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、本開示の発明者は、布地などの特定の印刷媒体に印刷した印刷物ではインクの滲みの影響が大きいため、プルーフ画像の作成時に滲みの影響を考慮すべきことを見出した。滲みは、印刷媒体上に着弾したインクが印刷媒体に染み込む前に、インクが広がったり、隣接する別のインクと混ざったり、印刷媒体の凹凸の影響を受けてインクが流れたりして生じる。そこで、印刷物の状態を忠実に再現するためには、滲みの影響をプルーフ画像データに反映することが望まれる。
【課題を解決するための手段】
【０００５】
本開示の第１の形態によれば、プルーフ画像データを作成する方法が提供される。この方法は、（ａ）入力画像データに応じて印刷機を用いて印刷媒体上に印刷物を印刷する際の各画素のインク量を表すインク量画像データを求める工程と、（ｂ）前記各画素の前記インク量に応じて前記各画素の滲みパラメーターを決定する工程と、（ｃ）前記入力画像データの色空間を前記印刷機用の出力色空間に変換した本印刷用画像データと、前記入力画像データと、のいずれかに対して前記滲みパラメーターに応じて滲み付与処理を適用することによって、滲み付与画像データを作成する工程と、（ｄ）前記滲み付与画像データの色空間をプルーフ出力装置用の出力色空間に変換する処理を実行することによって、滲み付与プルーフ画像データを作成する工程と、を含む。
【０００６】
本開示の第２の形態によれば、プルーフ画像データ作成装置が提供される。このプルーフ画像データ作成装置は、入力画像データに応じて印刷機を用いて印刷媒体上に印刷物を印刷する際の各画素のインク量を表すインク量画像データを求めるインク量算出部と、前記各画素の前記インク量に応じて前記各画素の滲みパラメーターを決定する滲みパラメーター決定部と、前記入力画像データの色空間を前記印刷機用の出力色空間に変換した本印刷用画像データと、前記入力画像データと、のいずれかに対して前記滲みパラメーターに応じて滲み付与処理を適用することによって、滲み付与画像データを作成する滲み付与部と、前記滲み付与画像データの色空間をプルーフ出力装置用の出力色空間に変換する処理を実行することによって、滲み付与プルーフ画像データを作成する色変換部と、を備える。
【０００７】
本開示の第３の形態によれば、プルーフ画像データを作成するコンピュータープログラムが提供される。このコンピュータープログラムは、（ａ）入力画像データに応じて印刷機を用いて印刷媒体上に印刷物を印刷する際の各画素のインク量を表すインク量画像データを求める処理と、（ｂ）前記各画素の前記インク量に応じて前記各画素の滲みパラメーターを決定する処理と、（ｃ）前記入力画像データの色空間を前記印刷機用の出力色空間に変換した本印刷用画像データと、前記入力画像データと、のいずれかに対して前記滲みパラメーターに応じて滲み付与処理を適用することによって、滲み付与画像データを作成する処理と、（ｄ）前記滲み付与画像データの色空間をプルーフ出力装置用の出力色空間に変換する処理を実行することによって、滲み付与プルーフ画像データを作成する処理と、をコンピューターに実行させる。
【図面の簡単な説明】
【０００８】
印刷物の校正を行う印刷システムを示す説明図。

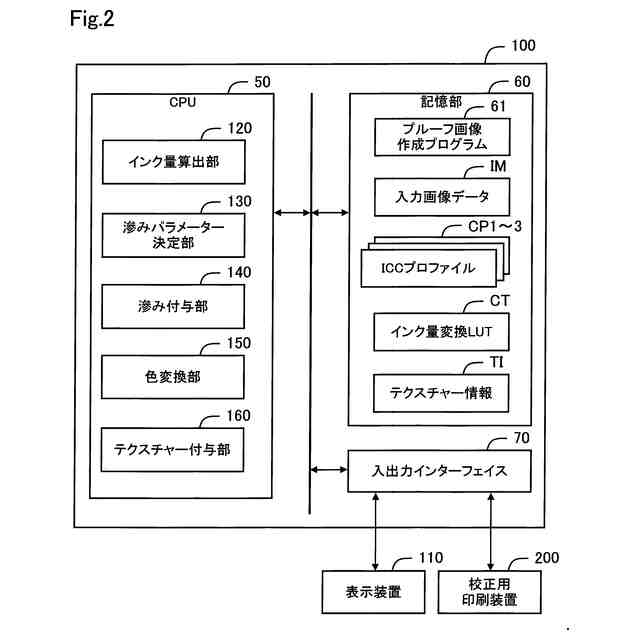

プルーフ画像データ作成装置の構成を示すブロック図。

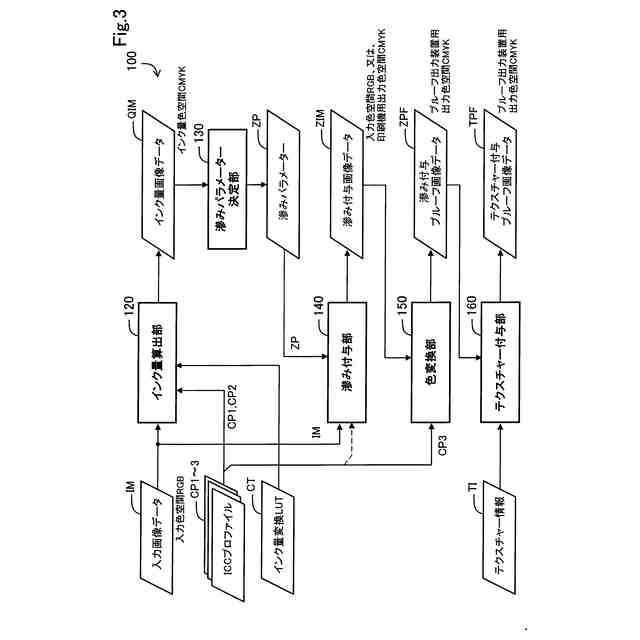

プルーフ画像作成処理の流れを示す説明図。

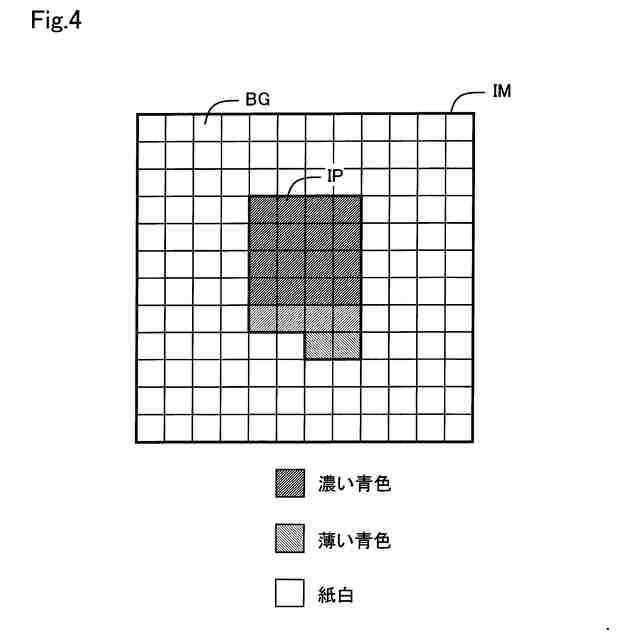

入力画像の例を示す説明図。

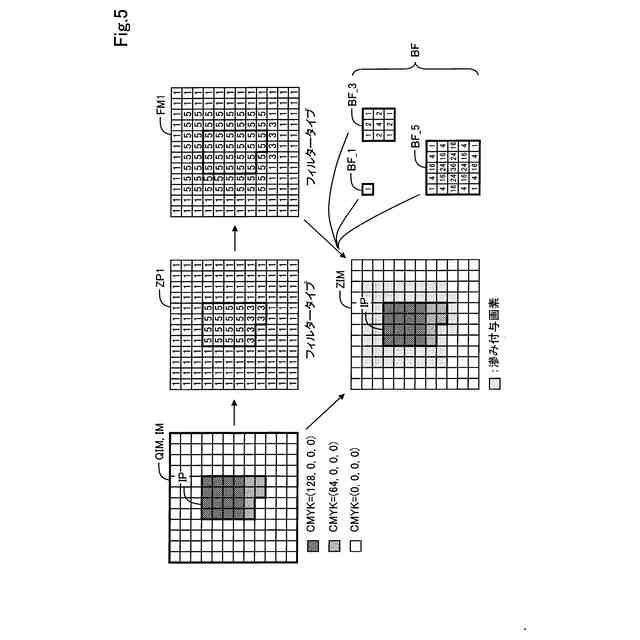

第１実施形態における滲み付与処理の一例を示す説明図。

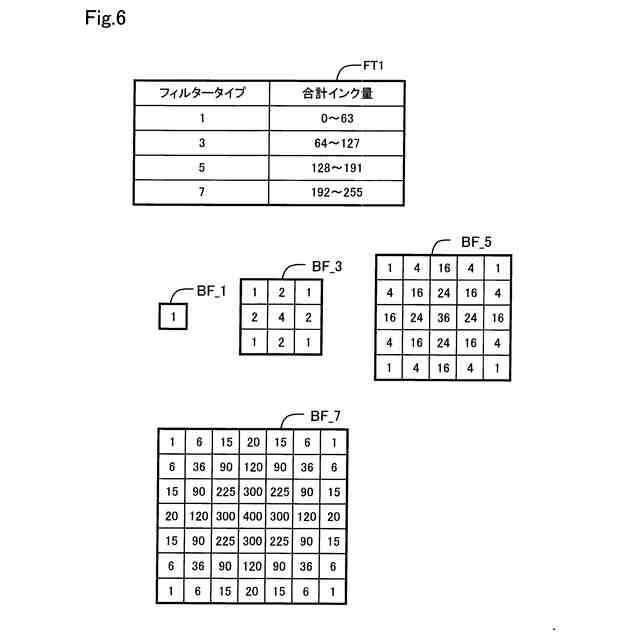

第１実施形態で使用されるぼかしフィルターを示す説明図。

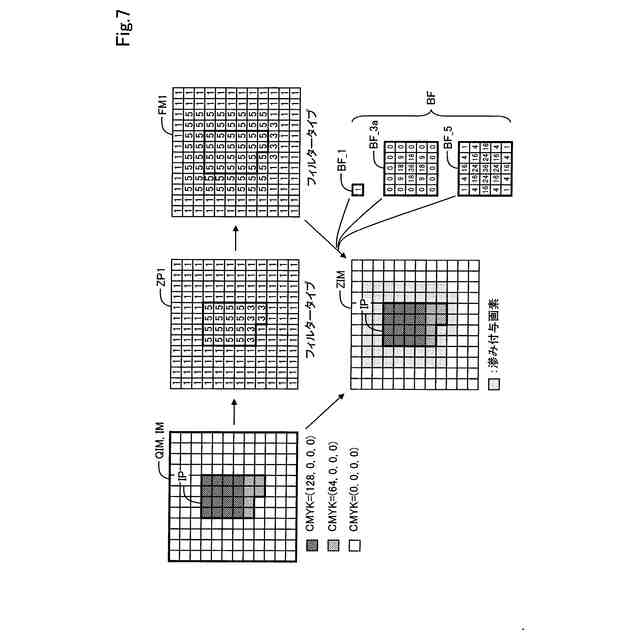

第１実施形態における滲み付与処理の他の例を示す説明図。

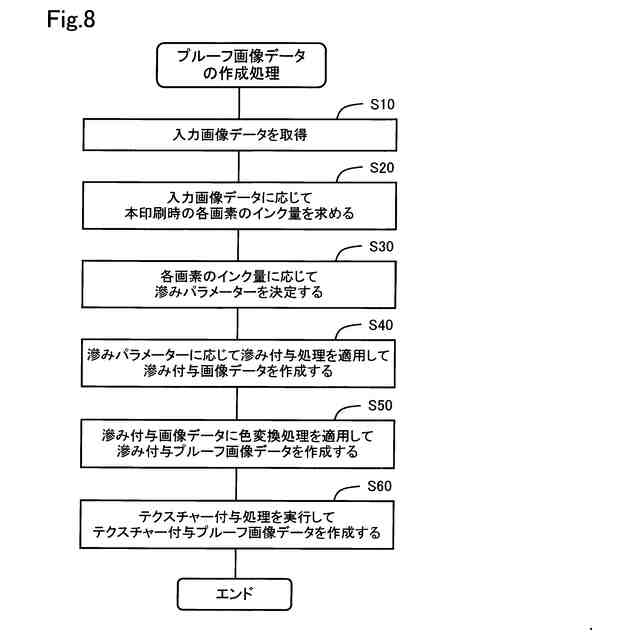

プルーフ画像作成処理の手順を示すフローチャート。

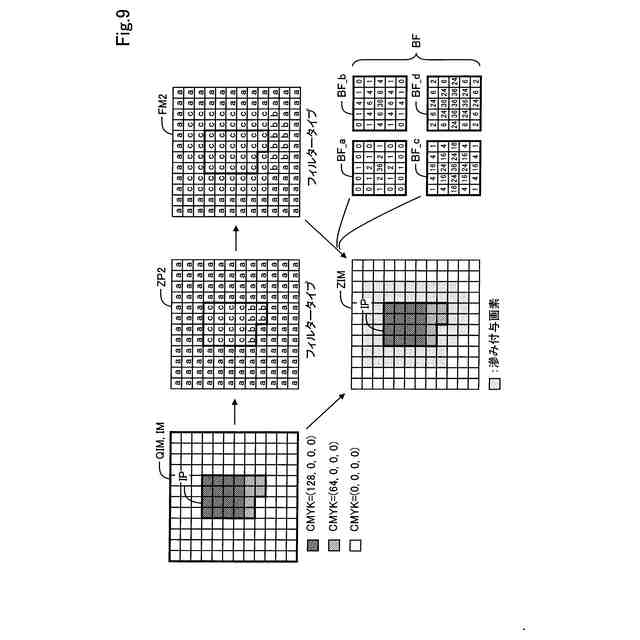

第２実施形態における滲み付与処理の一例を示す説明図。
第２実施形態で使用されるぼかしフィルターを示す説明図。
第３実施形態におけるぼかしフィルターの調整方法を示す説明図。
【発明を実施するための形態】
【０００９】
Ａ．第１実施形態：

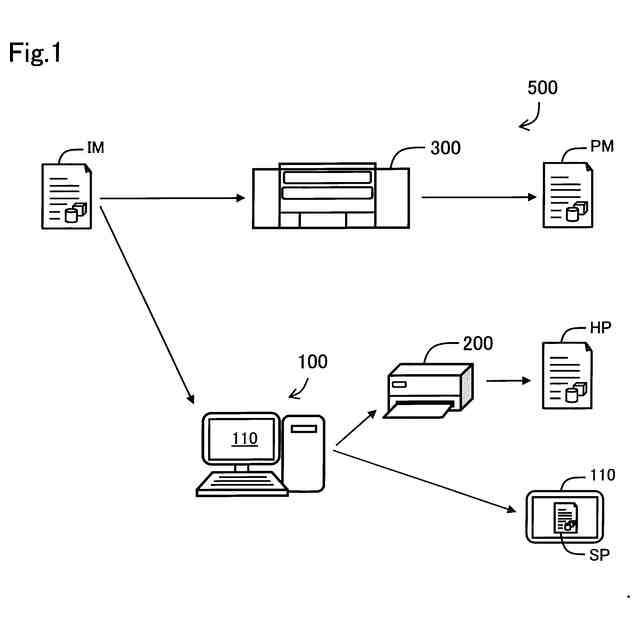

図１は、印刷物の校正を行う印刷システム５００を示す説明図である。この印刷システム５００は、入力画像データIMに従って印刷物PMの印刷を行う印刷機３００と、入力画像データIMを用いてプルーフ画像データを作成するプルーフ画像データ作成装置１００と、校正用印刷装置２００とを備える。校正には、校正用印刷装置２００を用いて校正刷りHPを印刷するハードプルーフと、プルーフ画像データに従って表示装置１１０にプルーフ画像SPを表示するソフトプルーフとがある。ハードプルーフでは、校正用印刷装置２００が「プルーフ出力装置」に相当し、ソフトプルーフでは表示装置１１０が「プルーフ出力装置」に相当する。プルーフ出力装置から出力される画像を、「出力画像」とも呼ぶ。ハードプルーフでは校正刷りHPが「出力画像」に相当し、ソフトプルーフではプルーフ画像SPが「出力画像」に相当する。
【００１０】
プルーフ画像データ作成装置１００は、ハードプルーフとソフトプルーフのうちの少なくとも一方を実行可能に構成される。ハードプルーフでは、プルーフ画像データ作成装置１００で作成されたプルーフ画像データに従って校正用印刷装置２００が校正刷りHPを印刷する。校正用印刷装置２００がインクジェットプリンターである場合には、プルーフ画像データ作成装置１００は、プルーフ画像データに色変換処理やハーフトーン処理を適用して印刷用のドットデータを作成し、このドットデータを校正用印刷装置２００に供給して校正刷りHPの印刷を実行させる。ソフトプルーフでは、プルーフ画像データ作成装置１００で作成されたプルーフ画像データに従って表示装置１１０にプルーフ画像SPが表示される。本開示は、ハードプルーフとソフトプルーフのいずれにも適用可能である。
（【００１１】以降は省略されています）
