公開番号2025171558
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024077035
出願日2024-05-10
発明の名称文字板及び時計
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G04B 19/12 20060101AFI20251113BHJP(時計)
要約【課題】艶やかな丸みを帯びた外観を有し、再現性良く製造できる文字板及び時計を提供する。
【解決手段】文字板3は、表面32にグレーズを塗布していないジルコニアセラミックの基材31を用いた文字板3であって、風防ガラス5側となる基材31の表面32は、文字板3の外周35より内側の少なくとも一部が、文字板3の外周35より風防ガラス5側に膨らむ凸型形状であり、文字板3の中央部36には、基材31の厚み方向に貫通孔34が設けられており、貫通孔34と基材31の表面32とで形成される端部38には、所定の曲率半径を有する曲線が設けられている。
【選択図】図2
特許請求の範囲【請求項１】
表面にグレーズを塗布していないジルコニアセラミックの基材を用いた文字板であって、
風防ガラス側となる前記基材の前記表面は、前記文字板の外周より内側の少なくとも一部が、前記文字板の前記外周より前記風防ガラス側に膨らむ凸型形状であり、
前記文字板の中央部には、前記基材の厚み方向に貫通孔が設けられており、
前記貫通孔と前記基材の前記表面とで形成される端部には、所定の曲率半径を有する曲線が設けられている、
文字板。
続きを表示（約 460 文字）【請求項２】
前記所定の曲率半径とは、０．１ｍｍから、前記基材の前記中央部の厚みの半分の数値までである、
請求項１に記載の文字板。
【請求項３】
前記貫通孔には、指針軸が通る、
請求項１に記載の文字板。
【請求項４】
前記凸型形状は、前記文字板の前記外周から前記中央部に向けて第１の曲率のみで前記風防ガラス側に膨らむ形状である、
請求項１に記載の文字板。
【請求項５】
前記凸型形状は、前記文字板の前記外周から前記中央部までに複数の曲率を有する、
請求項１に記載の文字板。
【請求項６】
前記複数の曲率は、２つであり、前記文字板の外周円と前記中央部との間にある中間円から前記外周円までが第２の曲率であり、前記中間円から前記中央部までが第３の曲率、である、
請求項５に記載の文字板。
【請求項７】
請求項１乃至請求項６の何れか一項に記載の文字板と、
外装ケースと、を備える、
時計。

発明の詳細な説明【技術分野】
【０００１】
本発明は、文字板及び時計に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
一般的に、時計用文字板として、平板のセラミック基板にガラスのグレーズをかけた磁器文字板が知られている。尚、グレーズとは、平板のセラミック基板の表面にガラス質の塗料を塗布し、焼き付けたものである。セラミック基板にガラスのグレーズをかけることで、セラミック基板の表面は、中央部が厚く、セラミック基板の外周が薄い円弧状となるため、艶やかな丸みを帯びた外観を得ることができ、審美性に優れた文字板とすることができる。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
しかしながら、上述した文字板は、平板のセラミック基板にガラスのグレーズを形成する際のガラス質の塗料の量の制御が難しく、グレーズの厚みがばらつき、均一な厚みのグレーズを再現性良く形成することができないという課題があった。
【課題を解決するための手段】
【０００４】
文字板は、表面にグレーズを塗布していないジルコニアセラミックの基材を用いた文字板であって、風防ガラス側となる前記基材の前記表面は、前記文字板の外周より内側の少なくとも一部が、前記文字板の前記外周より前記風防ガラス側に膨らむ凸型形状であり、前記文字板の中央部には、前記基材の厚み方向に貫通孔が設けられており、前記貫通孔と前記基材の前記表面とで形成される端部には、所定の曲率半径を有する曲線が設けられている。
【０００５】
時計は、上記に記載の文字板と、外装ケースと、を備える。
【図面の簡単な説明】
【０００６】

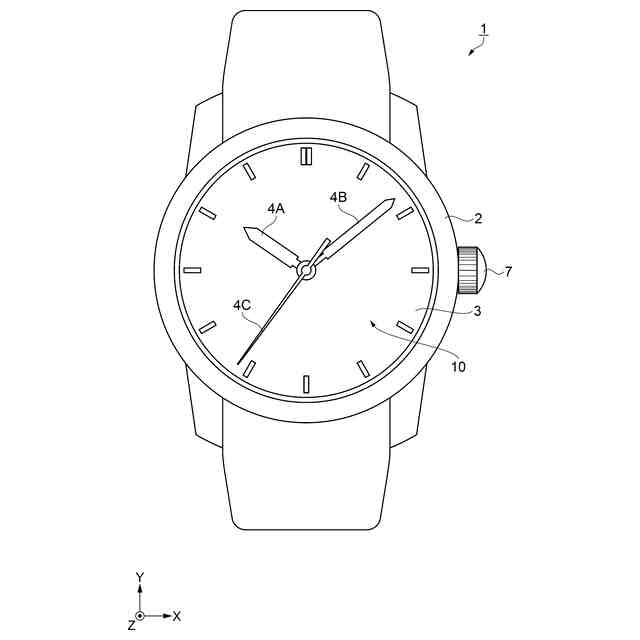

第１実施形態に係る文字板を備えた時計の概略構造を示す正面図。

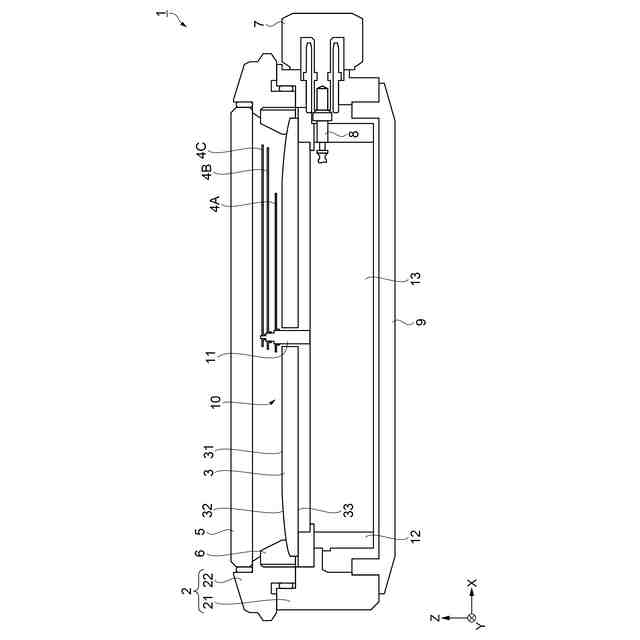

第１実施形態に係る文字板を備えた時計の概略構造を示す断面図。

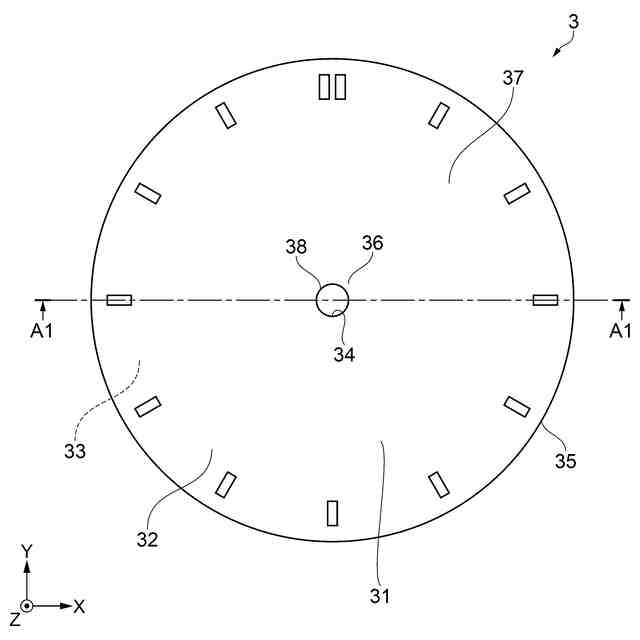

第１実施形態に係る文字板の概略構造を示す平面図。

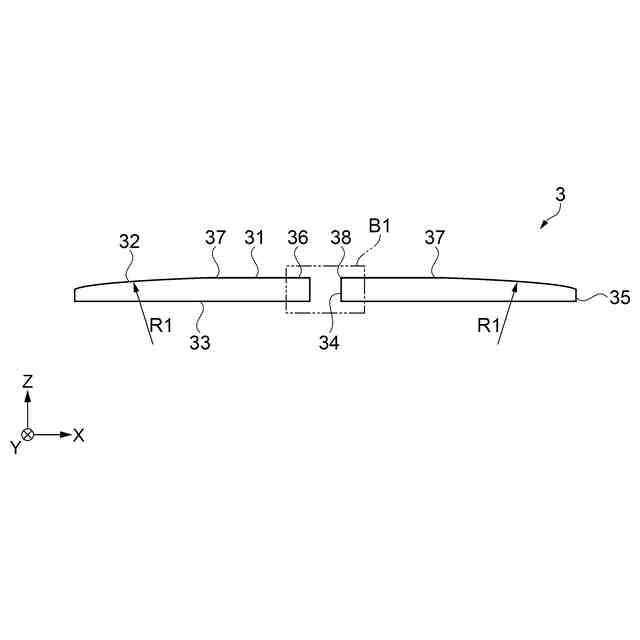

図３のＡ１－Ａ１線での断面図。

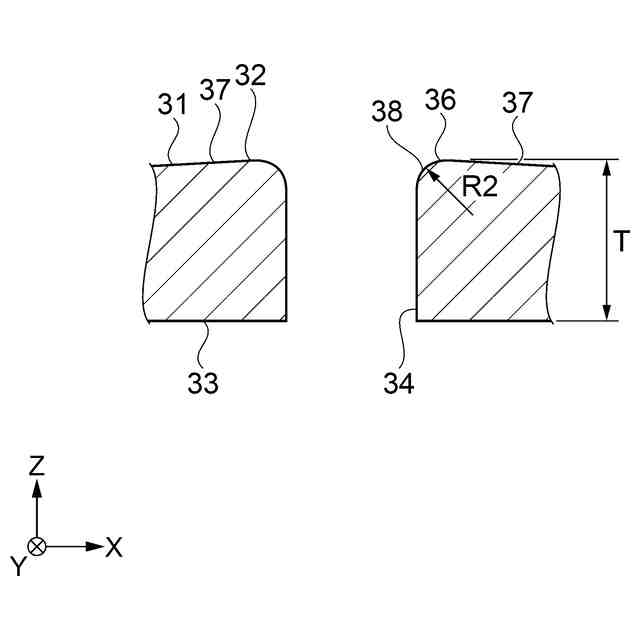

図４のＢ１部の拡大図。

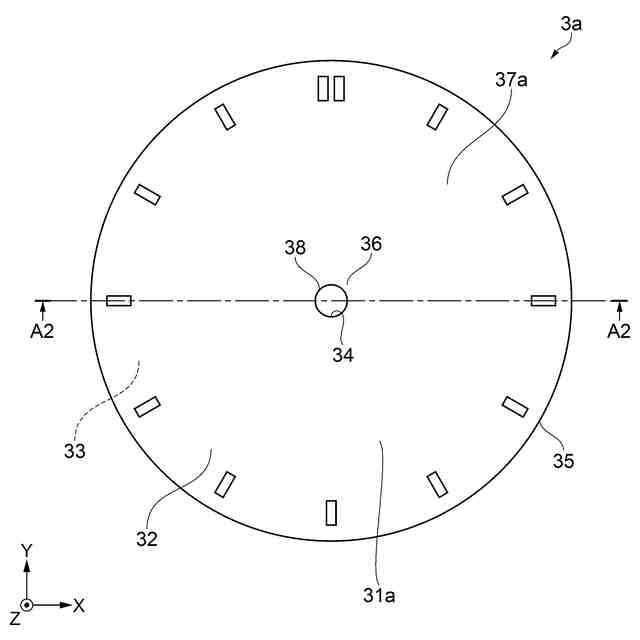

第２実施形態に係る文字板の概略構造を示す平面図。

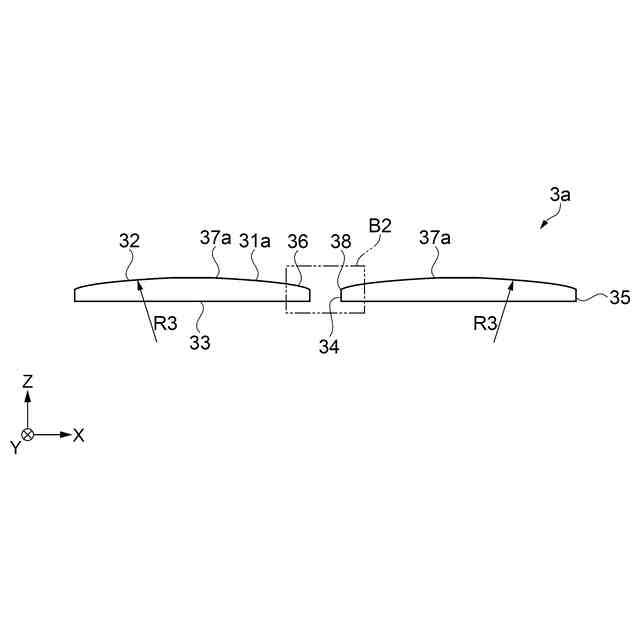

図６のＡ２－Ａ２線での断面図。

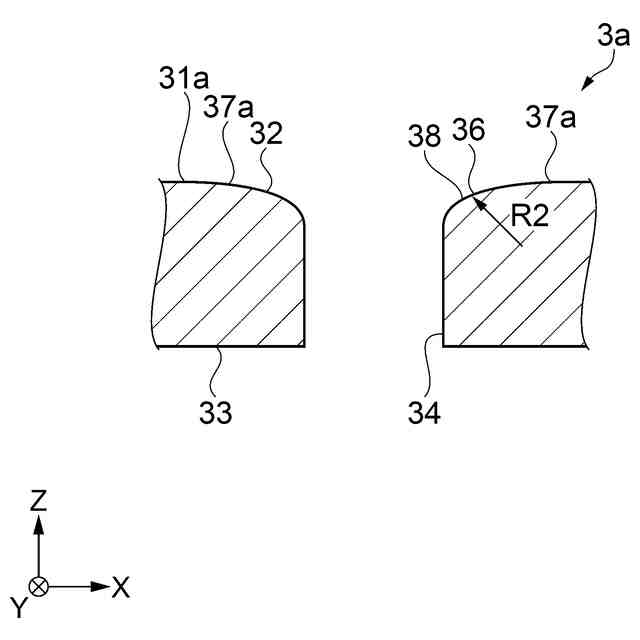

図７のＢ２部の拡大図。

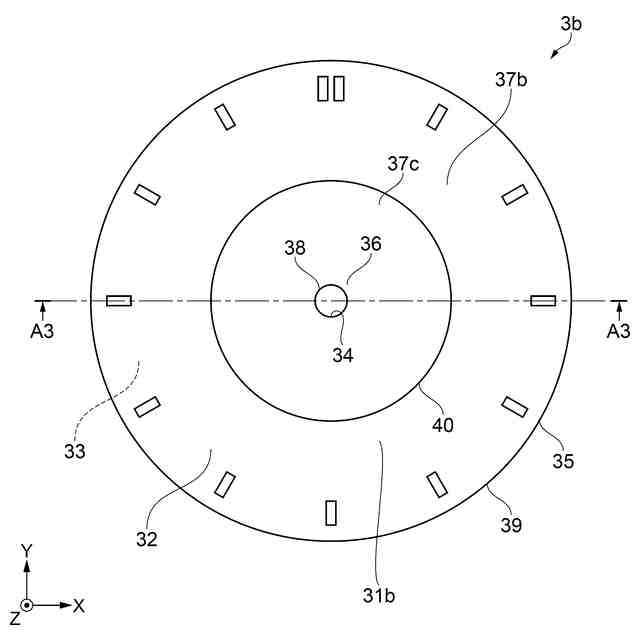

第３実施形態に係る文字板の概略構造を示す平面図。
図９のＡ３－Ａ３線での断面図。
図１０のＢ３部の拡大図。
【発明を実施するための形態】
【０００７】
１．第１実施形態
先ず、第１実施形態に係る文字板３を備えた時計１として腕時計を一例として挙げ、図１及び図２を参照して説明する。
尚、説明の便宜上、以降の各図には、互いに直交する３つの軸として、Ｘ軸、Ｙ軸、及びＺ軸を図示している。また、Ｘ軸に沿った方向を「Ｘ方向」、Ｙ軸に沿った方向を「Ｙ方向」、Ｚ軸に沿った方向を「Ｚ方向」と言う。また、各軸方向の矢印先端側を「プラス側」、基端側を「マイナス側」、Ｚ方向プラス側を「表」、Ｚ方向マイナス側を「裏」とも言う。
【０００８】
本実施形態に係る時計１は、図１及び図２に示すように、外装ケース２と、裏蓋９と、風防ガラス５と、文字板３と、を備えている。外装ケース２は、金属で形成された円筒状のケース本体２１に、セラミック又は金属で形成されたベゼル２２が嵌合されて構成されている。このベゼル２２の内周側に、プラスチックで形成された円環状のダイヤルリング６を介して、円盤状の文字板３が配置されている。外装ケース２の側面には、時計表示で３時の位置にリューズ７が設けられている。
【０００９】
時計１は、金属製のケース本体２１の２つの開口のうち、Ｚ方向プラス側である表面側の開口は、ベゼル２２を介して風防ガラス５で塞がれており、Ｚ方向マイナス側である裏面側の開口は、金属で形成された裏蓋９で塞がれている。
ケース本体２１及び裏蓋９には、真鍮、ステンレス鋼、チタンなどの金属材料が利用される。尚、ケース本体２１には、樹脂などの金属以外の材料が用いられてもよい。
【００１０】
次に、時計１の外装ケース２に内蔵される内部構造について説明する。
図２に示すように、外装ケース２、裏蓋９、風防ガラス５で囲まれた空間内には、ダイヤルリング６と、文字板３を含む時刻表示部１０と、ムーブメント１３と、が収納されている。
（【００１１】以降は省略されています）
