公開番号2025149513
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024050217
出願日2024-03-26
発明の名称時計および風防部材の製造方法
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G04B 39/00 20060101AFI20251001BHJP(時計)
要約【課題】新規な装飾性が得られる時計および風防部材の製造方法を提供する。
【解決手段】時計は、風防部材、文字板、時分針、ムーブメントを有し、風防部材は、透光性材料で構成された基材と、基材の片面または両面の一部に積層された反射防止膜と、を備え、風防部材は、時計厚み方向から見た平面視で、反射防止膜が積層された第1領域と、反射防止膜が積層されていない第2領域とを有し、第1領域の反射率は、第2領域の反射率よりも低いことを特徴とする。
【選択図】図3
特許請求の範囲【請求項１】
風防部材、文字板、時分針、ムーブメントを有する時計であって、
前記風防部材は、透光性材料で構成された基材と、前記基材の片面または両面の一部に積層された反射防止膜と、を備え、
前記風防部材は、時計厚み方向から見た平面視で、前記反射防止膜が積層された第１領域と、前記反射防止膜が積層されていない第２領域とを有し、
前記第１領域の反射率は、前記第２領域の反射率よりも低い
ことを特徴とする時計。
続きを表示（約 1,100 文字）【請求項２】
請求項１に記載の時計において、
前記第１領域では、前記基材の表面に前記反射防止膜が積層され、かつ、前記反射防止膜の表面に保護膜が積層され、
前記第２領域では、前記基材の表面に前記保護膜が積層されている
ことを特徴とする時計。
【請求項３】
請求項１に記載の時計において、
前記平面視において、前記第１領域は、前記文字板または前記ムーブメントの明瞭表示領域に重なっている
ことを特徴とする時計。
【請求項４】
請求項３に記載の時計において、
前記ムーブメントは、調速脱進機構を有し、
前記明瞭表示領域は、前記調速脱進機構の少なくとも一部が配置された領域である
ことを特徴とする時計。
【請求項５】
請求項１に記載の時計において、
前記第１領域および前記第２領域によって所定のデザインが構成されている
ことを特徴とする時計。
【請求項６】
請求項１に記載の時計において、
前記反射防止膜は、高屈折率膜と、前記高屈折率膜よりも屈折率が低い低屈折率膜とが交互に積層された多層膜で構成されている
ことを特徴とする時計。
【請求項７】
請求項１に記載の時計において、
前記反射防止膜は、前記基材の表面および裏面にそれぞれ形成されている
ことを特徴とする時計。
【請求項８】
透光性材料で構成された基材を用意する基材用意工程と、
前記基材に反射防止膜を積層する積層工程と、
前記反射防止膜の上にレジスト材を塗布するレジスト形成工程と、
前記反射防止膜を残存させる第１領域と、前記反射防止膜を除去する第２領域とが区画されたパターンを有するフォトマスクを介して前記レジスト材に光を照射し、前記レジスト材の前記第２領域を現像液で溶解可能な状態とする露光工程と、
前記第２領域の前記レジスト材を現像液で除去する現像工程と、
前記第２領域の前記反射防止膜を除去するエッチング工程と、
前記第１領域の前記レジスト材を除去するレジスト除去工程と、
を有することを特徴とする風防部材の製造方法。
【請求項９】
請求項８に記載の風防部材の製造方法において、
前記レジスト除去工程後に、前記第１領域の前記反射防止膜および前記第２領域の前記基材を覆う保護膜を形成する保護膜形成工程を実行する
ことを特徴とする風防部材の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、時計および風防部材の製造方法に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
時刻表示などの視認性を高めるため、風防部材に反射防止膜を形成することが知られている。例えば、特許文献１には、サファイアガラス製基材の表面に、スパッタリングによって、窒化ケイ素製の高屈折率層と、酸化ケイ素製の低屈折率層とを交互に積層して、基材の全面に反射防止膜を形成した風防部材が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－５５９８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の風防部材における反射防止膜は、光の反射を抑えて文字板や指針の視認性を向上する視認性の改善効果を目的にしており、時計に新規な装飾性を与えるものではなかった。このため、従来にない新規な装飾性が得られる時計および風防部材の製造方法が求められていた。
【課題を解決するための手段】
【０００５】
本発明の時計は、風防部材、文字板、時分針、ムーブメントを有する時計であって、前記風防部材は、透光性材料で構成された基材と、前記基材の片面または両面の一部に積層された反射防止膜と、を備え、前記風防部材は、時計厚み方向から見た平面視で、前記反射防止膜が積層された第１領域と、前記反射防止膜が積層されていない第２領域とを有し、前記第１領域の反射率は、前記第２領域の反射率よりも低いことを特徴とする。
【０００６】
本発明の風防部材の製造方法は、透光性材料で構成された基材を用意する基材用意工程と、前記基材に反射防止膜を積層する積層工程と、前記反射防止膜の上にレジスト材を塗布するレジスト形成工程と、前記反射防止膜を残存させる第１領域と、前記反射防止膜を除去する第２領域とが区画されたパターンを有するフォトマスクを介して前記レジスト材に光を照射し、前記レジスト材の前記第２領域を現像液で溶解可能な状態とする露光工程と、前記第２領域の前記レジスト材を現像液で除去する現像工程と、前記第２領域の前記反射防止膜を除去するエッチング工程と、前記第１領域の前記レジスト材を除去するレジスト除去工程と、を有することを特徴とする。
【図面の簡単な説明】
【０００７】
第１実施形態の時計を示す平面図である。
第１実施形態の時計を示す断面図である。
第１実施形態の風防部材を示す平面図である。
第１実施形態の風防部材を示す断面図である。
第１実施形態の時計を示す平面図である。
第１実施形態の風防部材の製造工程を示す図である。
第１実施形態の風防部材の製造工程を示す図である。
第２実施形態の風防部材を示す断面図である。

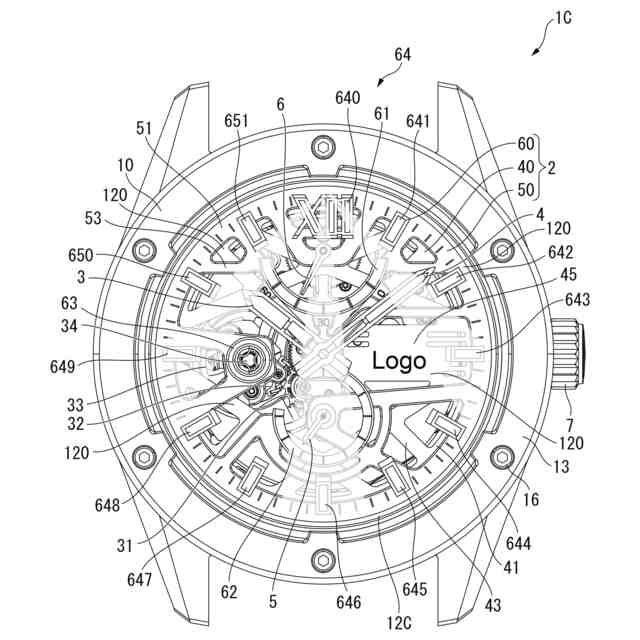

第３実施形態の時計を示す平面図である。
第３実施形態の風防部材を示す平面図である。
【発明を実施するための形態】
【０００８】
図１は時計１を示す平面図であり、図２は図１のII－II線に沿った断面図である。
時計１は、ゼンマイを動力とする機械式時計であり、外装ケース１０と、文字板２と、時針３と、分針４と、小秒針５と、パワーリザーブ針６と、リューズ７とを備える。
外装ケース１０は、図２に示すように、胴１１と、風防部材１２と、ベゼル１３と、裏蓋１４とを備える。裏蓋１４は、円環状の裏蓋リング１４Ａと、裏蓋リング１４Ａ内に取り付けられた裏蓋ガラス１４Ｂとを備えている。ベゼル１３は、ベゼルネジ１６で胴１１に固定されている。
【０００９】
外装ケース１０内には、図２に示すように、外装ケース１０の内周面に沿って文字板受けリング１７が配置され、文字板受けリング１７の上面側には保持リング１８が配置されている。文字板受けリング１７および保持リング１８の内側には、機械式ムーブメント２０が配置されている。
機械式ムーブメント２０は、文字板受けリング１７および保持リング１８間に保持される地板２１と、駆動源となるゼンマイ２２と、ゼンマイ２２を巻き上げる回転錘２３とを備える。また、機械式ムーブメント２０は、時針３が取り付けられる時針軸２４と、分針４が取り付けられる分針軸２５と、パワーリザーブ針６が取り付けられる第１の指針軸２６と、小秒針５が取り付けられる第２の指針軸２７とを備える。
時針軸２４は筒車であり、この筒車の中心軸部分に分針軸２５が挿通されて、時針軸２４および分針軸２５は同軸に配置されている。時針軸２４および分針軸２５は、機械式ムーブメント２０の平面中心位置つまり文字板２の平面中心位置に配置されている。
第１の指針軸２６は、時針軸２４に対して１２時方向に配置され、第２の指針軸２７は、時針軸２４に対して６時方向に配置されている。
【００１０】
機械式ムーブメント２０は、ゼンマイ２２の駆動力を時針軸２４、分針軸２５、第２の指針軸２７に伝達する表示輪列と、ゼンマイ２２の巻上げおよび巻戻しに連動して第１の指針軸２６を駆動するパワーリザーブ輪列と、表示輪列を調速する調速脱進機構とを備える。表示輪列およびパワーリザーブ輪列は、機械式ムーブメント２０に用いられる一般的なものであるため、図示および説明を省略する。
調速脱進機構は、図１に示すように、ガンギ車３１、アンクル３２、テンプ３３、テンプ軸受３４などを備えて表示輪列を調速する一般的な調速脱進機構である。
（【００１１】以降は省略されています）
