公開番号2025129551
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2024026254
出願日2024-02-26
発明の名称インデックス、文字板、及び時計
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G04B 19/10 20060101AFI20250829BHJP(時計)
要約【課題】審美性に優れたインデックス、文字板、及び時計を提供する。
【解決手段】インデックス30は、文字板3上に固定されるインデックス30であって、凸部34と、凸部34から突出する文字板固定用の脚35と、を備える第1の部材31と、勘合穴37が設けられ、勘合穴37に凸部34を挿入することで第1の部材31に係合される第2の部材32と、を有し、平面視で、第1の部材31と第2の部材32の両方が視認可能になっている。
【選択図】図1
特許請求の範囲【請求項１】
文字板上に固定されるインデックスであって、
凸部と、前記凸部から突出する文字板固定用の脚と、を備える第１の部材と、
勘合穴が設けられ、前記勘合穴に前記凸部を挿入することで前記第１の部材に係合される第２の部材と、を有し、
平面視で、前記第１の部材と前記第２の部材の両方が視認可能になっている、
インデックス。
続きを表示（約 620 文字）【請求項２】
平面視で、前記第２の部材の視認面積は、前記第１の部材の視認面積に対して１０％から１０００％である、
請求項１に記載のインデックス。
【請求項３】
前記勘合穴は、長方形である、
請求項１又は請求項２に記載のインデックス。
【請求項４】
前記第１の部材と前記第２の部材の形状は、相似形であり、大きさが異なっている、
請求項１又は請求項２に記載のインデックス。
【請求項５】
前記第１の部材と前記第２の部材は、色が異なっている、
請求項１又は請求項２に記載のインデックス。
【請求項６】
前記第１の部材と前記第２の部材は、素材が異なっている、
請求項１又は請求項２に記載のインデックス。
【請求項７】
前記第１の部材と前記第２の部材は、反射率が異なっている、
請求項１又は請求項２に記載のインデックス。
【請求項８】
前記第１の部材は、宝石が固定されている、
請求項１又は請求項２に記載のインデックス。
【請求項９】
請求項１乃至請求項８の何れかに記載のインデックス、を有する、
文字板。
【請求項１０】
請求項１乃至請求項８の何れかに記載のインデックスと、
前記インデックスが固定されている文字板と、を有する、
時計。

発明の詳細な説明【技術分野】
【０００１】
本発明は、インデックス、文字板、及び時計に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、時計の文字板に、立体感を有するインデックスとしての時字が用いられている。特許文献１には、下時字体と、この下時字体の上面に固着された上時字体との２体物で構成され、下時字体と上時字体とに施されるメッキ、塗装、蒸着等の表面処理の色調を異なった色調とし、立体感があり且つ２色化が可能なデザインバリエーションに富んだ時字が開示されている。
【先行技術文献】
【特許文献】
【０００３】
実開平７－３４３９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載のインデックスとしての時字は、下時字体の上面に上時字体を固着する際、上時字体の足が挿入される下時字体の穴に接着剤を塗布した場合、接着剤が穴からはみ出した状態で固まり、時字と文字板との間に隙間が生じ、審美性を低下させる虞があった。
【課題を解決するための手段】
【０００５】
インデックスは、文字板上に固定されるインデックスであって、凸部と、前記凸部から突出する文字板固定用の脚と、を備える第１の部材と、勘合穴が設けられ、前記勘合穴に前記凸部を挿入することで前記第１の部材に係合される第２の部材と、を有し、平面視で、前記第１の部材と前記第２の部材の両方が視認可能になっている。
【０００６】
文字板は、上記のインデックスを有する。
【０００７】
時計は、上記のインデックスと、前記インデックスが固定されている文字板と、を有する。
【図面の簡単な説明】
【０００８】

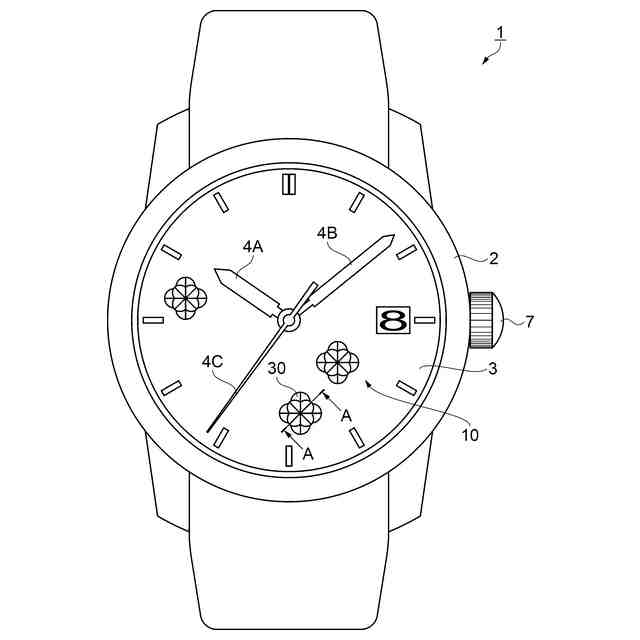

第１実施形態に係るインデックスを有する時計の概略構造を示す正面図。

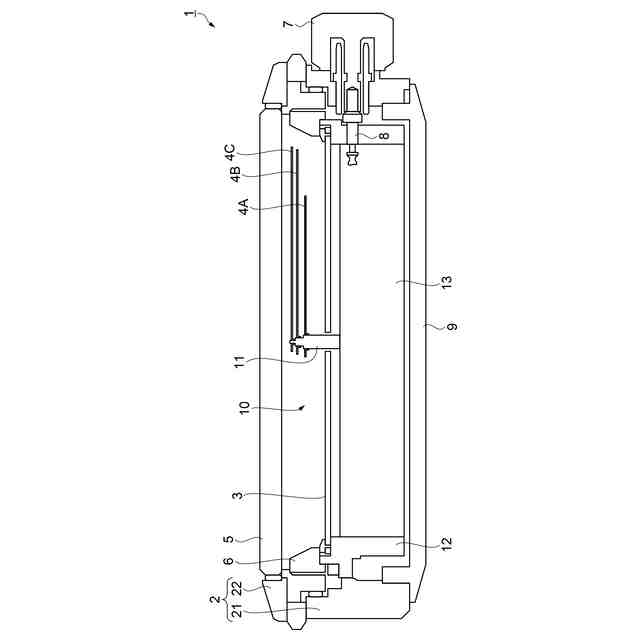

第１実施形態に係るインデックスを有する時計の概略構造を示す断面図。

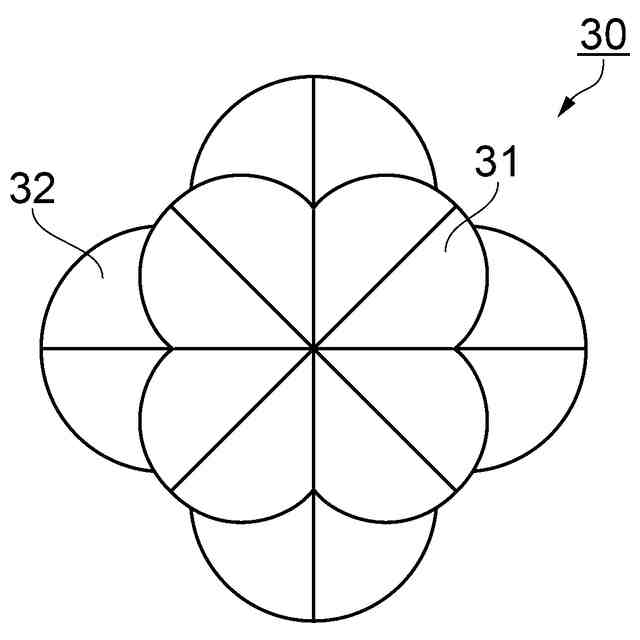

第１実施形態に係るインデックスの概略構造を示す平面図。

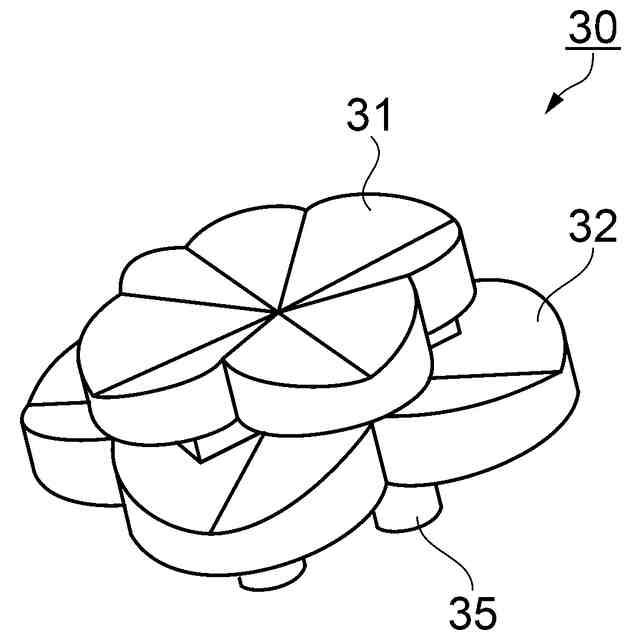

第１実施形態に係るインデックスの概略構造を示す斜視図。

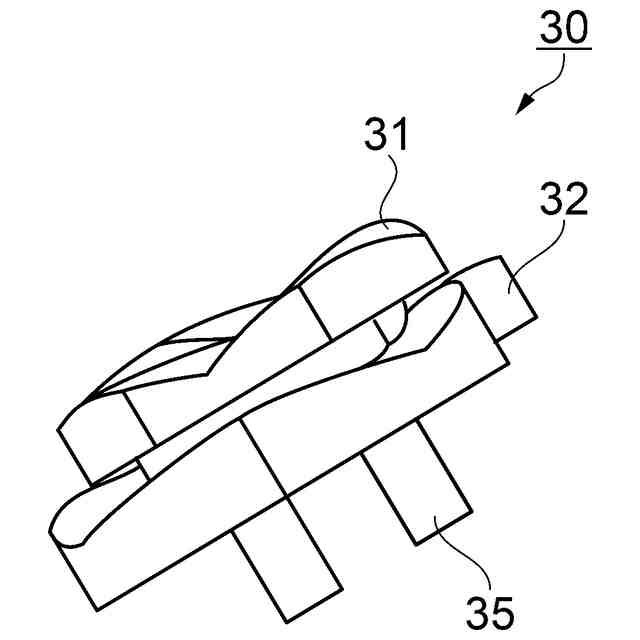

第１実施形態に係るインデックスの概略構造を示す斜視図。

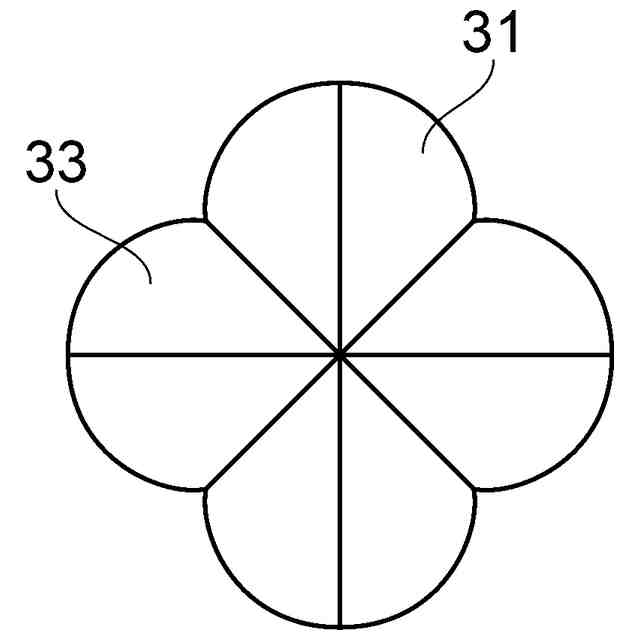

第１実施形態に係るインデックスが有する第１の部材の概略構造を示す平面図。

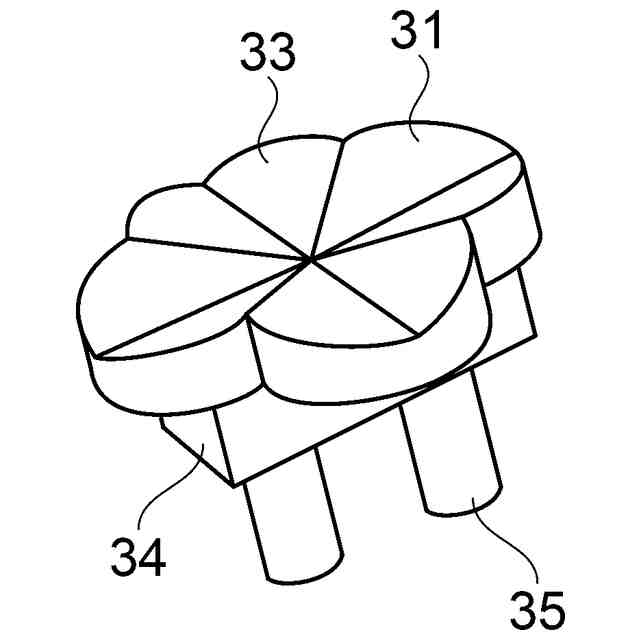

第１実施形態に係るインデックスが有する第１の部材の概略構造を示す斜視図。

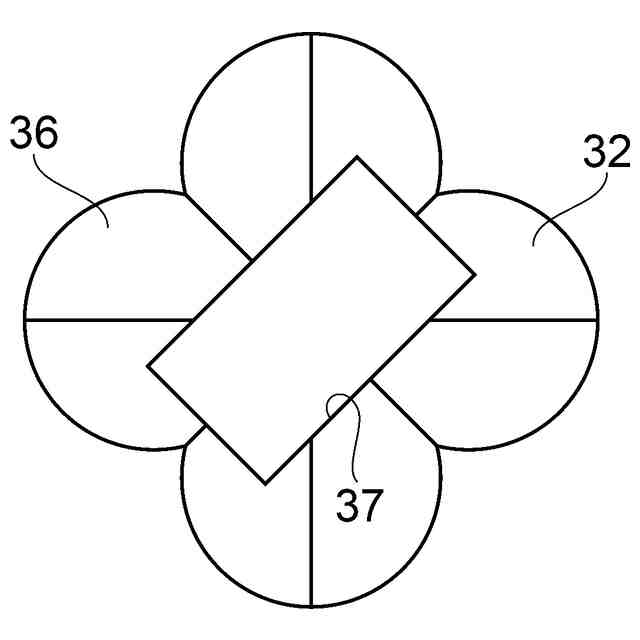

第１実施形態に係るインデックスが有する第２の部材の概略構造を示す平面図。

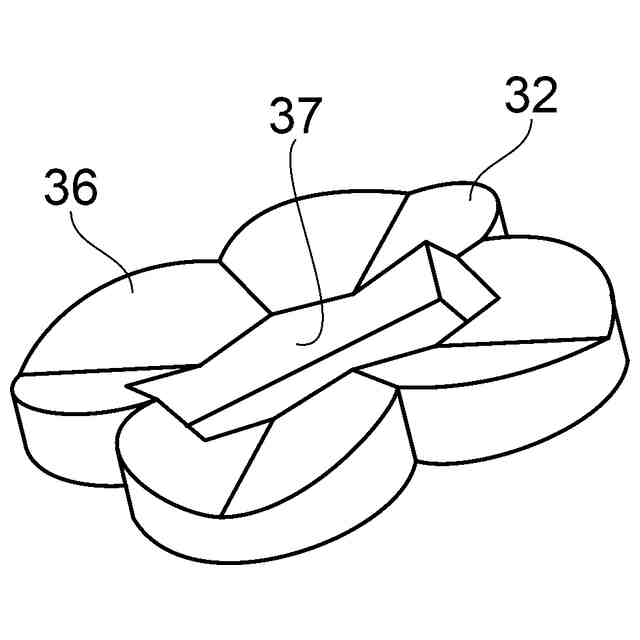

第１実施形態に係るインデックスが有する第２の部材の概略構造を示す斜視図。
図１中のＡ－Ａ線における断面図。
第２実施形態に係るインデックスが有する第１の部材の概略構造を示す平面図。
図１１中のＢ－Ｂ線における断面図。
【発明を実施するための形態】
【０００９】
１．第１実施形態
先ず、第１実施形態に係るインデックス３０を有する時計１として腕時計を一例として挙げ、図１及び図２を参照して説明する。尚、本明細書では、カバーガラス５側を「表面」、裏蓋９側を「裏面」として説明する。
【００１０】
時計１は、図１及び図２に示すように、外装ケース２と、文字板３と、カバーガラス５と、裏蓋９と、を備えている。外装ケース２は、金属で形成された円筒状のケース本体２１に、セラミック又は金属で形成されたベゼル２２が嵌合されて構成されている。このベゼル２２の内周側に、プラスチックで形成された円環状のダイヤルリング６を介して、円盤状の文字板３が配置されている。文字板３の表面側には、装飾用のインデックス３０が固定されている。外装ケース２の側面には、時計表示で３時の位置にリューズ７が設けられている。
（【００１１】以降は省略されています）
