発明の名称腕時計
出願人シチズン時計株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類G04G 19/00 20060101AFI20251002BHJP(時計)
要約【課題】ソーラーパネルの一部が遮光されるときの発電量の低下を抑制すること、および境界線の総延長を抑制することの両立を図る腕時計を提供する。
【解決手段】腕時計1のソーラーパネル4は、直列に接続される複数のソーラーセルを含み、複数のソーラーセルは、等しい受光面積を有し、各ソーラーセルは、十二時と六時とを結ぶ仮想線ILに対して九時の側に配置された第一領域と、三時の側に配置された第二領域と、を有し、一つのソーラーセルにおいて、第一領域の受光面積と第二領域の受光面積とが等しく、隣り合う二つのソーラーセルの間の境界線Bjは、仮想線に対して九時の側に位置する第一端部B11,B21,B31,B41,B51と、三時の側に位置する第二端部B12,B22,B32,B42,B52と、を有し、第一端部および第二端部は、仮想線を間に置いて向かい合う位置に配置される。
【選択図】図2
特許請求の範囲【請求項１】
文字板と、
前記文字板に対して背面側に配置されたソーラーパネルと、
を備え、
前記ソーラーパネルは、直列に接続される複数のソーラーセルを含み、
複数の前記ソーラーセルは、等しい受光面積を有し、
前記ソーラーセルのそれぞれは、十二時と六時とを結ぶ仮想線に対して九時の側に配置された第一領域と、前記仮想線に対して三時の側に配置された第二領域と、を有し、
一つの前記ソーラーセルにおいて、前記第一領域の受光面積と前記第二領域の受光面積とが等しく、
隣り合う二つの前記ソーラーセルの間の境界線は、前記仮想線に対して九時の側に位置する第一端部と、前記仮想線に対して三時の側に位置する第二端部と、を有し、
一つの前記境界線において、前記第一端部および前記第二端部は、前記仮想線を間に置いて向かい合う位置に配置される
ことを特徴とする腕時計。
続きを表示（約 640 文字）【請求項２】
一つの前記境界線において、前記第一端部および前記第二端部が前記仮想線に対して線対称の位置に配置される
請求項１に記載の腕時計。
【請求項３】
前記第一端部は、前記文字板における前記仮想線よりも九時の側の外周を等分割するように配置され、
前記第二端部は、前記文字板における前記仮想線よりも三時の側の外周を等分割するように配置される
請求項１に記載の腕時計。
【請求項４】
指針と、
前記文字板に配置された時字と、
を備え、
少なくとも一つの前記境界線は、前記指針の回転軸を中心とする半径方向に延在しながら前記時字と重なる前記第一端部、または前記半径方向に延在しながら前記時字と重なる前記第二端部を有する
請求項１に記載の腕時計。
【請求項５】
指針を備え、
前記境界線は、前記境界線を挟んで隣り合う二つの前記ソーラーセルのうち一方のソーラーセルが他方のソーラーセルに向けて突出した突出部を有するように湾曲した湾曲部を有し、
前記突出部が前記仮想線に対して九時の側に位置する場合、前記湾曲部は、前記湾曲部につながる前記第一端部と前記指針の回転軸とを結ぶ直線と交差し、
前記突出部が前記仮想線に対して三時の側に位置する場合、前記湾曲部は、前記湾曲部につながる前記第二端部と前記指針の回転軸とを結ぶ直線と交差する
請求項１に記載の腕時計。

発明の詳細な説明【技術分野】
【０００１】
本発明は、腕時計に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、ソーラーセルを有する時計がある。特許文献１には、太陽電池と、太陽電池の表面側に設置された透光性の文字板とを備える太陽電池付電子時計が開示されている。この太陽電池は、文字板の中心点を通る分割線で扇状に３分割された第１ソーラーセル、第２ソーラーセル、第３ソーラーセルを備え、第１ソーラーセルおよび第２ソーラーセルは、文字板の１２時と６時を示す目盛を結ぶ線分で区画された左右２つの領域に跨って配置され、第３ソーラーセルは、左右２つの領域の一方の領域のみに配置される。
【０００３】
特許文献２には、ほぼ円形状に配列された複数のソーラーセルを有するソーラーパネルが開示されている。特許文献２において、複数のソーラーセルは、その上方を運針する指針が、複数のソーラーセルのうち少なくとも２つ以上に、常に重なるほぼ渦巻き形状に分割されて形成されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１３－１０８９０８号公報
特開２０１４－１６９９１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
腕時計において、ユーザーの袖などによってソーラーパネルの一部が遮光されるときの発電量の低下を抑制できることが望ましい。例えば、特許文献１の太陽電池付電子時計では、左右２つの領域のうち、第３ソーラーセルが位置する領域が遮光された場合、太陽電池が発電を行なうことができなくなる。ソーラーパネルにおける２つの領域の一方が遮光されたとしても他方の領域で発電できることが好ましい。
【０００６】
また、複数のソーラーセルを有するソーラーパネルにおいて、隣り合うソーラーセルの境界線の総延長が長くなると、受光面積の低下を招いてしまう。
【０００７】
本発明の目的は、ソーラーパネルの一部が遮光されるときの発電量の低下を抑制すること、および境界線の総延長を抑制することの両立を図ることができる腕時計を提供することである。
【課題を解決するための手段】
【０００８】
本発明の腕時計は、文字板と、前記文字板に対して背面側に配置されたソーラーパネルと、を備え、前記ソーラーパネルは、直列に接続される複数のソーラーセルを含み、複数の前記ソーラーセルは、等しい受光面積を有し、前記ソーラーセルのそれぞれは、十二時と六時とを結ぶ仮想線に対して九時の側に配置された第一領域と、前記仮想線に対して三時の側に配置された第二領域と、を有し、一つの前記ソーラーセルにおいて、前記第一領域の受光面積と前記第二領域の受光面積とが等しく、隣り合う二つの前記ソーラーセルの間の境界線は、前記仮想線に対して九時の側に位置する第一端部と、前記仮想線に対して三時の側に位置する第二端部と、を有し、一つの前記境界線において、前記第一端部および前記第二端部は、前記仮想線を間に置いて向かい合う位置に配置されることを特徴とする。
【発明の効果】
【０００９】
本発明に係る腕時計において、隣り合う二つのソーラーセルの間の境界線は、仮想線に対して九時の側に位置する第一端部と、仮想線に対して三時の側に位置する第二端部と、を有し、一つの境界線において、第一端部および第二端部は、仮想線を間に置いて向かい合う位置に配置される。本発明に係る腕時計によれば、ソーラーパネルの一部が遮光されるときの発電量の低下を抑制すること、および境界線の総延長を抑制することの両立を図ることができるという効果を奏する。
【図面の簡単な説明】
【００１０】
図１は、実施形態に係る腕時計の正面図である。

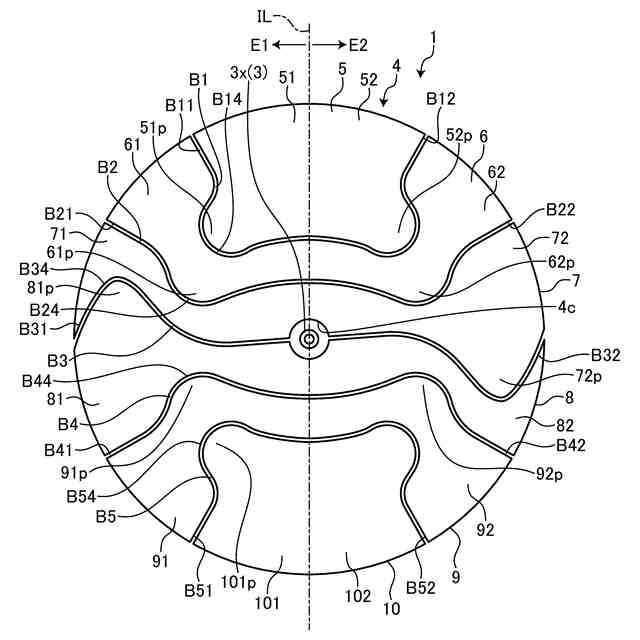

図２は、実施形態に係るソーラーパネルの平面図である。
図３は、実施形態に係るソーラーパネルと時字との位置関係を示す平面図である。
図４は、実施形態に係るソーラーパネルと切分との位置関係を示す平面図である。
図５は、実施形態に係る第一セルの突出部を示す平面図である。
図６は、ソーラーパネルと指針との重なりを示す平面図である。
図７は、ソーラーパネルと指針との重なりを示す平面図である。
図８は、実施形態に係る第二セルの突出部を示す平面図である。
図９は、ソーラーパネルと指針との重なりを示す平面図である。
図１０は、実施形態に係る第三セルの突出部を示す平面図である。
図１１は、ソーラーパネルと指針との重なりを示す平面図である。
図１２は、実施形態に係る第五セルの突出部を示す平面図である。
図１３は、ソーラーパネルと指針との重なりを示す平面図である。
図１４は、実施形態に係る第六セルの突出部を示す平面図である。
図１５は、ソーラーパネルと指針との重なりを示す平面図である。
図１６は、実施形態に係る他のソーラーパネルの平面図である。
図１７は、実施形態に係る他のソーラーパネルの平面図である。
図１８は、実施形態に係る他のソーラーパネルの平面図である。
図１９は、実施形態に係る他のソーラーパネルの平面図である。
図２０は、実施形態に係る他のソーラーパネルの平面図である。
【発明を実施するための形態】
