発明の名称電子時計
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G04C 3/00 20060101AFI20251113BHJP(時計)
要約【課題】クロノグラフモードに切り替えられた際に、クロノグラフ分針およびクロノグラフ時針として機能する時分針を短時間で計測開始位置に移動できる電子時計の提供。
【解決手段】電子時計は、時刻表示モードおよびクロノグラフモードを切り替えるモード切替操作が行われる第1操作部と、時刻表示モードでは時刻の時を12時間制で表示し、クロノグラフモードでは計測時間の時を表示する第1指針と、クロノグラフモードへ切り替えるモード切替操作に基づいて、第1指針を早送りでクロノグラフモードでの計測開始位置に移動させる表示制御部と、を備え、表示制御部は、0時および12時の各指示位置を区別して管理し、クロノグラフモードへの切替時には、切替操作時の第1指針の表示時刻に基づいて、2つの指示位置から第1指針の移動時間が短い指示位置を計測開始位置に設定し、設定した計測開始位置に第1指針を移動させる。
【選択図】図4
特許請求の範囲【請求項１】
時刻表示モードおよびクロノグラフモードの少なくとも２つのモードを有する電子時計であって、
前記モードを切り替えるモード切替操作が行われる第１操作部と、
前記時刻表示モードでは時刻の時を１２時間制で表示し、前記クロノグラフモードでは計測時間の時を表示する第１指針と、
前記クロノグラフモードへ切り替えるモード切替操作に基づいて、前記第１指針を早送りで前記クロノグラフモードでの計測開始位置に移動させる表示制御部と、を備え、
前記表示制御部は、
前記時刻表示モードで前記第１指針が０時を指示する第１指示位置と１２時を指示する第２指示位置との２つの指示位置を区別して管理し、
前記クロノグラフモードへの切替時には、切替操作時の前記第１指針の表示時刻に基づいて、前記２つの指示位置のうち前記第１指針の移動時間が短い指示位置を前記計測開始位置に設定し、設定した前記計測開始位置に前記第１指針を移動させる
ことを特徴とする電子時計。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載の電子時計において、
前記クロノグラフモードにおいて、時間計測をリセットするリセット操作が行われる第２操作部を備え、
前記表示制御部は、前記リセット操作が行われると、前記第１指針の針位置に基づいて、前記２つの指示位置のうち前記第１指針の移動時間の短い指示位置を前記計測開始位置に設定し、設定した前記計測開始位置に前記第１指針を移動させる
ことを特徴する電子時計。
【請求項３】
請求項１に記載の電子時計において、
前記第１指針と連動して動作し、分を表示する第２指針を備え、
前記表示制御部は、
前記第１指針および前記第２指針が０時００分を指示する位置を前記第１指示位置とし、１２時００分を指示する位置を前記第２指示位置として管理し、
前記クロノグラフモードへの切替時には、切替操作時の前記第１指針および前記第２指針の表示時刻に基づいて、前記２つの指示位置のうち前記第１指針および前記第２指針の移動時間が短い指示位置を前記計測開始位置に設定し、設定した前記計測開始位置に前記第１指針および前記第２指針を移動させる
ことを特徴とする電子時計。
【請求項４】
請求項１に記載の電子時計において、
前記第１指針と連動して動作し、２４時間で１周する第３指針を備える
ことを特徴とする電子時計。
【請求項５】
請求項１に記載の電子時計において、
前記第１指針を駆動するモーターを備え、
前記モーターは、２つのコイルを備え、前記第１指針を正転方向および逆転方向へ同じ速度で駆動可能である
ことを特徴とする電子時計。
【請求項６】
請求項１に記載の電子時計において、
前記クロノグラフモードにおいて秒以下の計測時間を表示し、０秒を指示する位置を計測開始位置に設定された第４指針と、
前記クロノグラフモードでの計測開始を指示する第３操作部と、を備え、
前記表示制御部は、前記クロノグラフモードへ切り替えるモード切替操作に基づいて、前記第４指針を早送りで前記計測開始位置に移動させ、
前記表示制御部は、前記第４指針が前記計測開始位置に移動後、前記第３操作部による計測開始の指示を受け付けてクロノグラフの時間計測を開始する
ことを特徴とする電子時計。
【請求項７】
請求項１に記載の電子時計において、
前記クロノグラフモードでの計測可能な上限時間は１２時間である
ことを特徴とする電子時計。
【請求項８】
請求項１に記載の電子時計において、
前記時刻表示モードでの時刻と、前記クロノグラフモードでの計測時間と、前記第１指針の針位置と、を記憶する記憶部を備える
ことを特徴とする電子時計。
【請求項９】
請求項８に記載の電子時計において、
前記記憶部は、設定した前記計測開始位置を記憶する
ことを特徴とする電子時計。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子時計に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
特許文献１には、ローカルタイムを指示する時針および分針とは別に、選択されたタイムゾーンの時刻を指示する小時計を有する電子時計が開示されている。この電子時計の小時計は、１時間で１周する分針と、前記分針が２４周回転すると１周、つまり２４時間で１周する時針とを備える２４時間制の時計であり、１つのモーターで駆動されている。
【０００３】
特許文献１の電子時計は、時刻表示モードとは別に、クロノグラフモードを有する。前記小時計は、クロノグラフモードでは、クロノグラフ分針およびクロノグラフ時針として機能する。このため、ユーザーの操作によってクロノグラフモードに切り替えられた場合、小時計の時分針は、クロノグラフモードに切り替えられる直前の針位置から０時００分を示す帰零位置まで、時計回りおよび反時計回りのうち移動するのに早い回転方向で移動する。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－２００５０２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
前記電子時計では、クロノグラフモードに切り替えられた場合、小時計の時針を帰零位置まで移動するのに、最大１２時間分の移動が必要となり、移動完了までに時間が掛かるという課題がある。このため、クロノグラフモードに切り替えられた際に、クロノグラフ時針として機能する指針を短時間で帰零位置に移動できる電子時計が求められている。
【課題を解決するための手段】
【０００６】
本開示の電子時計は、時刻表示モードおよびクロノグラフモードの少なくとも２つのモードを有する電子時計であって、前記モードを切り替えるモード切替操作が行われる第１操作部と、前記時刻表示モードでは時刻の時を１２時間制で表示し、前記クロノグラフモードでは計測時間の時を表示する第１指針と、前記クロノグラフモードへ切り替えるモード切替操作に基づいて、前記第１指針を早送りで前記クロノグラフモードでの計測開始位置に移動させる表示制御部と、を備え、前記表示制御部は、前記時刻表示モードで前記第１指針が０時を指示する第１指示位置と１２時を指示する第２指示位置との２つの指示位置を区別して管理し、前記クロノグラフモードへの切替時には、切替操作時の前記第１指針の表示時刻に基づいて、前記２つの指示位置のうち前記第１指針の移動時間が短い指示位置を前記計測開始位置に設定し、設定した前記計測開始位置に前記第１指針を移動させることを特徴とする。
【図面の簡単な説明】
【０００７】

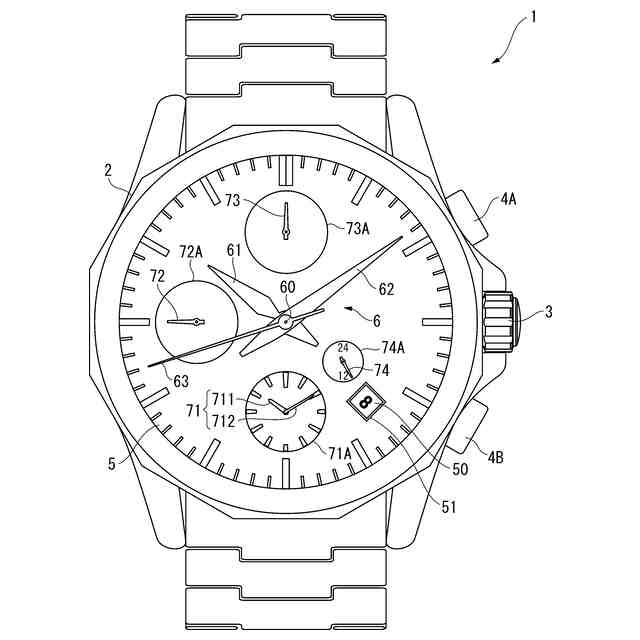

実施形態の電子時計を示す正面図である。

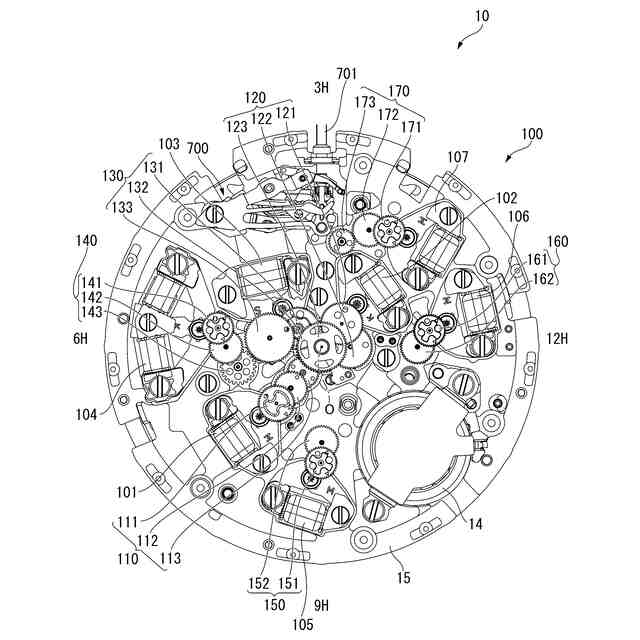

実施形態の電子時計のムーブメントの要部を示す平面図である。
実施形態の電子時計のムーブメントの要部を示す平面図である。

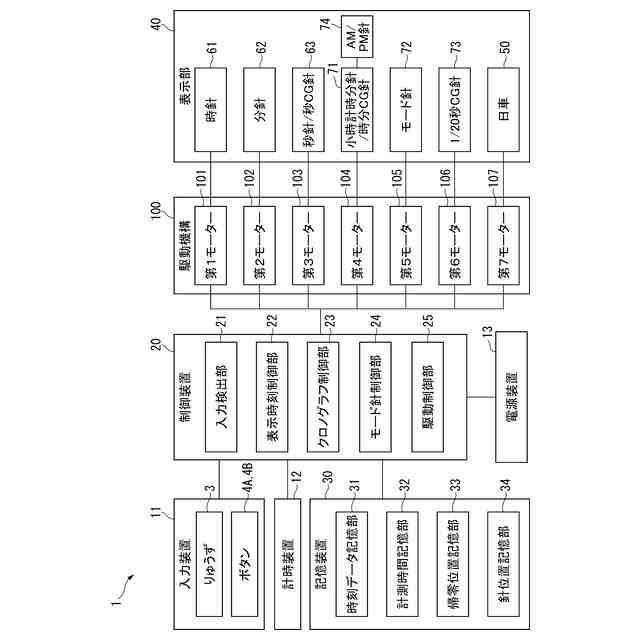

実施形態の電子時計の構成を示すブロック図である。
実施形態のクロノグラフモードへの切替処理を示すフローチャートである。

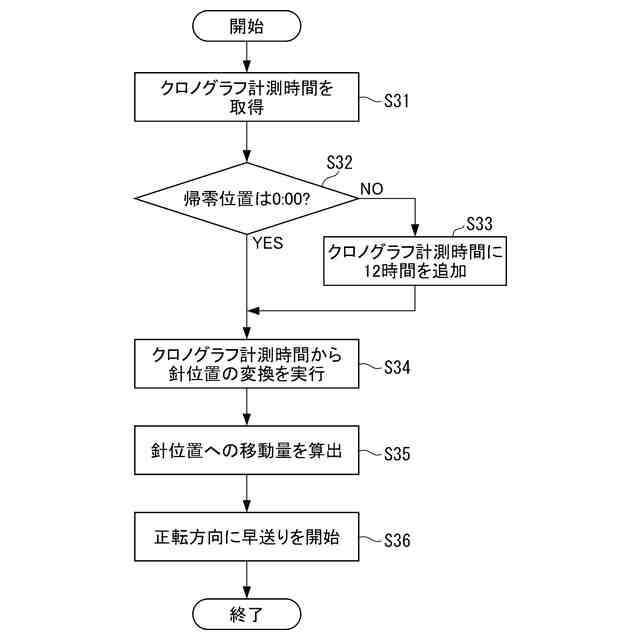

実施形態のスプリット操作時の処理を示すフローチャートである。
実施形態のスプリット解除後の処理を示すフローチャートである。

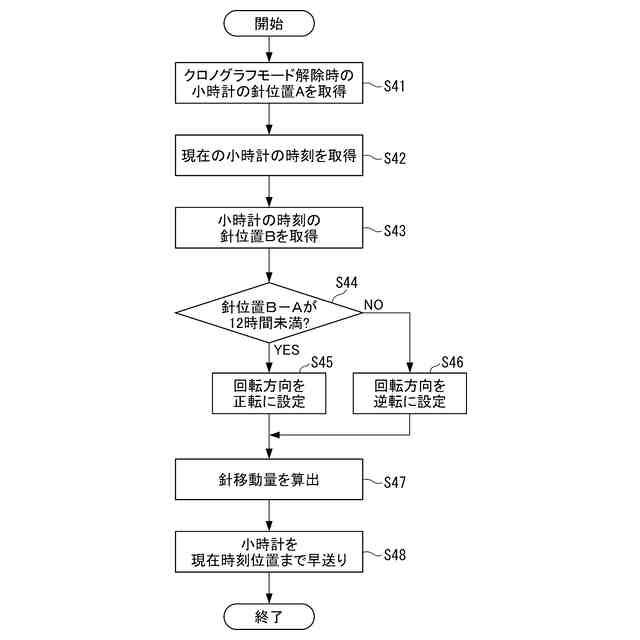

実施形態の時刻表示モードへの切替処理を示すフローチャートである。
【発明を実施するための形態】
【０００８】
以下、本実施形態の電子時計１を図面に基づいて説明する。
電子時計１は、図１に示すように、外装ケース２と、外部操作用のりゅうず３と、２つのボタン４Ａ、４Ｂとを備える。外装ケース２内には、後述するように、文字板５やムーブメント１０等が収納される。りゅうず３は、平面視で文字板５の３時方向に設けられ、ボタン４Ａ、４Ｂは２時方向、４時方向にそれぞれ設けられている。
電子時計１は、時刻などを表示する表示部４０として、センター針６である時針６１、分針６２、秒針６３と、第１小針７１と、第２小針７２と、第３小針７３と、第４小針７４と、日車５０とを備える。
【０００９】
文字板５の平面中心には、文字板５を貫通する図示略の中央貫通孔が形成され、中央貫通孔にはセンター針６が取り付けられるセンター針軸６０が配置されている。
文字板５は、３つの小窓（サブダイヤル）を有する。すなわち、図１に示すように、文字板５は、センター針軸６０が設けられた平面中心に対して、６時方向に円形の第１小窓７１Ａおよび第１小針７１が設けられ、９時方向に円形の第２小窓７２Ａおよび第２小針７２が設けられ、１２時方向に円形の第３小窓７３Ａおよび第３小針７３が設けられている。文字板５の平面中心に対して、４時と５時との間の方向（４．５時方向）に矩形の日窓５１が設けられている。文字板５の裏面側には、カレンダー車である日車５０が配置され、日車５０は日窓５１から視認可能となっている。
文字板５の平面中心と、日窓５１との間には、円形の第４小窓７４Ａおよび第４小針７４が設けられている。
このため、文字板５には、平面中心に形成されてセンター針軸６０が挿通される中央貫通孔に加えて、第１小針７１、第２小針７２、第３小針７３、第４小針７４の小針軸が挿通される図示略の４つの貫通孔と、日窓５１が形成されている。
【００１０】
電子時計１は、時刻表示モードの他に、ストップウォッチ機能を実行するクロノグラフモードを選択可能に構成されている。クロノグラフモードでは、一部の指針はクロノグラフ針として機能する。
時針６１、分針６２は、時刻表示モードおよびクロノグラフモードのいずれの場合もローカルタイムの時および分を表示する。秒針６３は、時刻表示モードではローカルタイムの秒を表示し、クロノグラフモードでは秒クロノグラフ針つまり秒ＣＧ針として機能する。
第１小針７１は、時刻表示モードでは、利用者が予め設定したタイムゾーンの時刻を示すホームタイム針であり、１つのモーターで連動して動作する小時針７１１および小分針７１２で構成される。小時針７１１および小分針７１２は、クロノグラフモードでは、時クロノグラフ針および分クロノグラフ針つまり時分ＣＧ針として機能する。小時針７１１は１２時間針であり、１２時間で１周する。
このため、本実施形態では、小時針７１１が第１指針であり、小分針７１２が第２指針である。また、クロノグラフモードで秒ＣＧ針として機能する秒針６３は、秒以下の計測時間を表示する第４指針である。
（【００１１】以降は省略されています）
