発明の名称自照式の針により認視性を高めたアナログ式時計
出願人個人
代理人
主分類G04B 19/30 20060101AFI20250701BHJP(時計)
要約【課題】従来、アナログ時計の針は夜光塗料や間接照明などにより発光させていたが、光量不足のため夜間に十分な認視性をもたせることができなかった。針を直接発光させることで認視性の高い時計を提供する。
【解決手段】本発明は、アナログ式時計の長針・短針に取り付けられた発光体に導電性のスリップリングとブラシを使って電力を供給することで、発光体への電力供給のためのコードが絡むことなく針を回転させることができる機能を備える。
【選択図】図1
特許請求の範囲【請求項１】
外部からの電力をスリップリングを介して時計の長針と短針に設けられた発光体にコードが絡むことなく電力を供給する仕組み。
続きを表示（約 45 文字）【請求項２】
時計の長針と短針に直接発光体を設置し認視性を高めた仕組み。

発明の詳細な説明【技術分野】
【０００１】
本発明は、針に取り付けたテープ状のＬＥＤにより、針自体を発光させ認視性を高めたアナログ式時計に関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、時計の針を光らせるためには夜光塗料や蓄光塗料を用いる方法が一般的であった。しかし、これらの塗料は発光が弱く十分な認視性がないのが欠点としてあげられた。あるいは時計の盤面や針に光を当てることで間接的に針を光らせる方式も作られているが、認視性の悪さは十分改善されていない。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－３１５４８特開２０１１－２３８１２５
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来、夜間に時計の針の認視性を高めるために夜光塗料や蓄光塗料が用いられている。これらは光量が乏しく十分な認視性を得ることが難しい。また、ＬＥＤ等で盤面を照らしたり、透明な導光素材を用いて時計内部から照らした光で針を光らせる構造も考えられていたが明るさやデザイン面も含めて十分な解決策とはいえない。
直接時計の針にＬＥＤ等の光源を取り付けて光らせればこれらの問題は解決するが、それができなかったのは、針の回転に伴い針に取り付けた光源に電力を供給するコードが捻じれるからである。また、分針が時針を追い越していくときのコードの干渉も問題になる。
本発明は長針、短針それぞれの針に光源を設け直接光らせることで認視性を高めたアナログ式時計を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明は時計構造の下部に設置した長針用、短針用それぞれのブラシ（６，９）に外部からの電力を供給する。これと接するスリップリング（７）に接続された給電線（２１，２２，２３，２４）を経て針に設置されたテープ状ＬＥＤ（２７）に電力を伝える。
【０００６】
それぞれのスリップリングから上部にのびた給電線（２１，２２，２３，２４）は針内部に貼り付けられたテープ状のＬＥＤ（２７）に接続されてこれらを光らせる。
【０００７】
長針（２）と短針（３）が異なる速度で回転しても、長針用と短針用のスリップリング（７）からのびた給電線（２１，２２，２３，２４）は互いに干渉することなくそれぞれの針を光らせるＬＥＤ（２７）に電力を供給することができる。
【発明の効果】
【０００８】
長針（２）と短針（３）が直接発光するので夜間のみならず昼間でも薄暗い部屋などでの認視性は飛躍的に高まる。
【図面の簡単な説明】
【０００９】

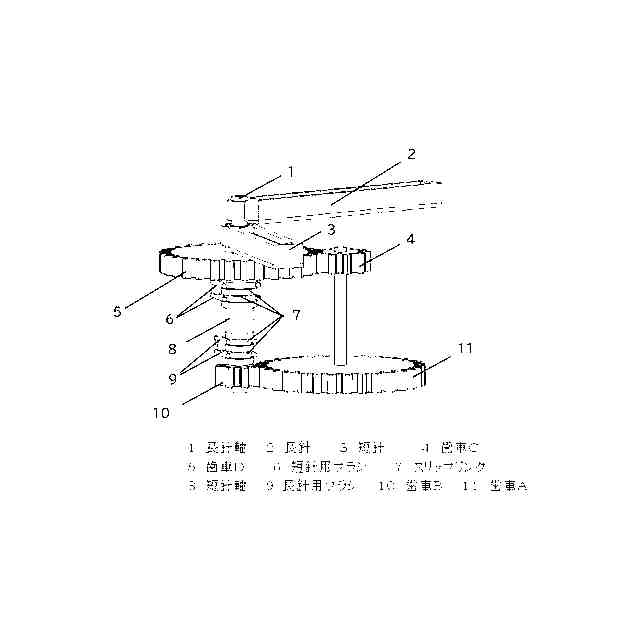

機構全体の斜視図である。
スリップリング部分の斜視図である。
スリップリング部分の斜視断面図である。
針部分の断面図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照しつつ、本発明を実施するための形態について説明する。
図１は本発明の斜視図である。
時計駆動用のモーターから供給される動力は、歯車Ａ（１１）、歯車Ｂ（１０）を経て長針（２）を回転させる。同時に歯車Ａ（１１）、歯車Ｃ（４）、歯車Ｄ（５）を経て短針（３）を回転させる。なお、歯車Ａ（１１）と歯車Ｃ（４）は軸を介して一体構造である。また、歯車Ｂ（１０）は長針軸（１）と一体構造。歯車Ｄ（５）は短針軸（８）と一体構造である。図１参照
