発明の名称機械式時計
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G04B 43/00 20060101AFI20250603BHJP(時計)
要約【課題】シリコン製のがんぎ歯車の破損を低減した機械式時計を提供する。
【解決手段】機械式時計1は、シリコン製のがんぎ歯車110を含む脱進機80を有し、時針4A、分針4B、秒針4Cの3つを1箇所に集める構成を有する機械式時計において、がんぎ歯車110を含むがんぎ車100のがんぎかな120と、秒針4Cが取り付けられる四番車24の四番歯車243とがかみ合っていると共に、四番車24の軸241は、弾性部材244により、秒針4Cが取り付けられた側に向かう軸方向に付勢力を与えられている。
【選択図】図4
特許請求の範囲【請求項１】
シリコン製のがんぎ歯車を含む脱進機を有し、時針、分針、秒針を１箇所に集める構成を有する機械式時計において、
前記がんぎ歯車を含むがんぎ車のがんぎかなと、前記秒針が取り付けられる四番車の四番歯車とがかみ合っていると共に、前記四番車の軸は、弾性部材により、前記秒針が取り付けられた側に向かう軸方向に付勢力を与えられている、
機械式時計。
続きを表示（約 230 文字）【請求項２】
前記弾性部材は、針座であり、前記四番車の前記軸の途中の段差に敷設されている、
請求項１に記載の機械式時計。
【請求項３】
前記弾性部材は、平板であり、前記四番車の前記軸の前記秒針が取り付けられた前記軸方向と反対側の端部に敷設されている、
請求項１に記載の機械式時計。
【請求項４】
前記がんぎ車と対になるアンクルは、シリコンで形成されている、
請求項２又は請求項３に記載の機械式時計。

発明の詳細な説明【技術分野】
【０００１】
本発明は、機械式時計に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
例えば、特許文献１には、シリコン製のがんぎ歯車を含む脱進機を有し、時針、分針、秒針を１箇所に集めた構成を有する機械式時計が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－８１２９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の機械式時計は、落下等の衝撃が加わった場合、衝撃力ががんぎ車に伝わり、秒針に通常とは異なるタイミングで回転方向に衝撃力が伝わり、シリコン製のがんぎ歯車の歯先がアンクルの爪に衝突し、がんぎ歯車の歯先が欠損してしまうという課題があった。
【課題を解決するための手段】
【０００５】
機械式時計は、シリコン製のがんぎ歯車を含む脱進機を有し、時針、分針、秒針の３つを１箇所に集める構成を有する機械式時計において、前記がんぎ歯車を含むがんぎ車のがんぎかなと、前記秒針が取り付けられる四番車の四番歯車とがかみ合っていると共に、前記四番車の軸は、弾性部材により、前記秒針が取り付けられた側に向かう軸方向に付勢力を与えられている。
【図面の簡単な説明】
【０００６】

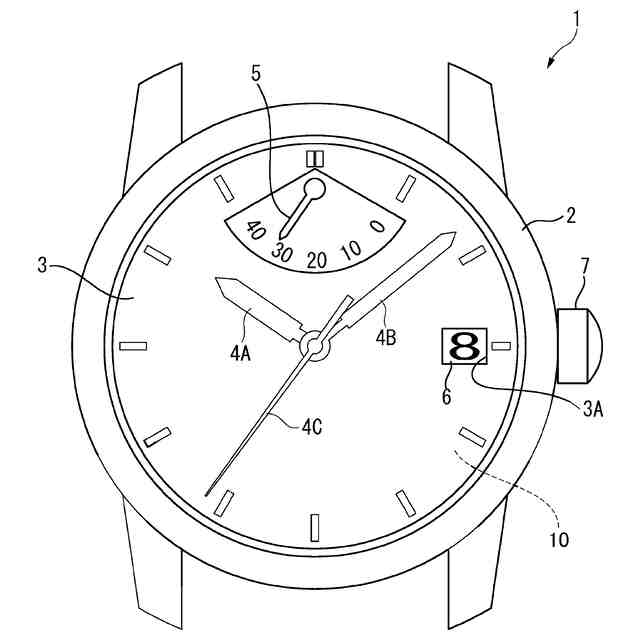

第１実施形態に係る機械式時計の正面図。

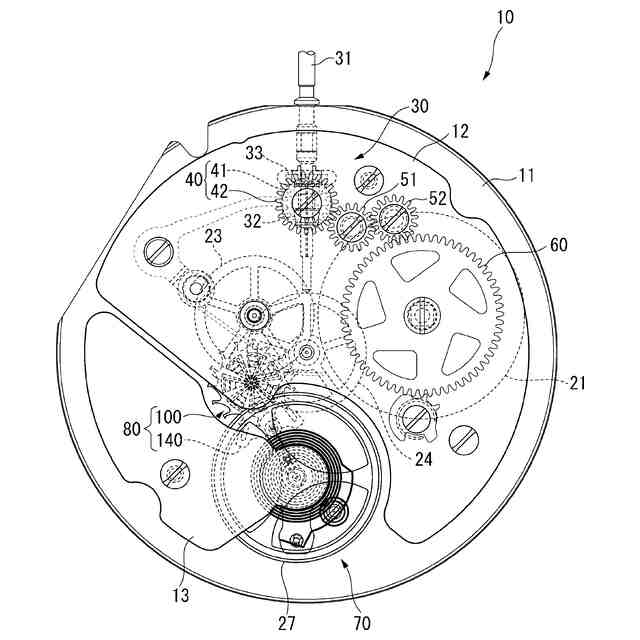

第１実施形態に係る機械式時計のムーブメントの表側の平面図。
第１実施形態に係る脱進機の平面図。

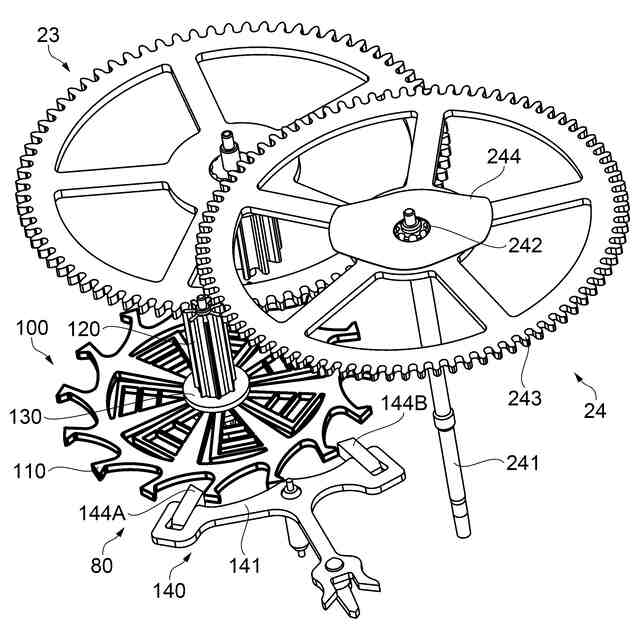

脱進機と四番車との構成を示す斜視図。

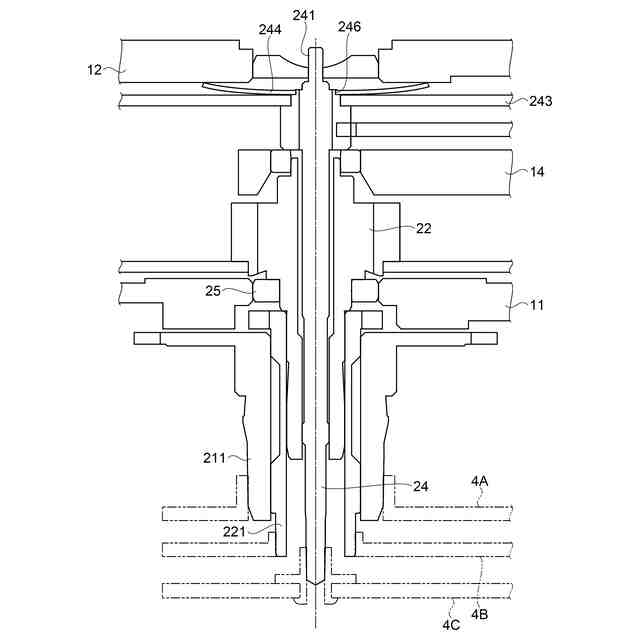

四番車と弾性部材との配置関係を示す断面図。

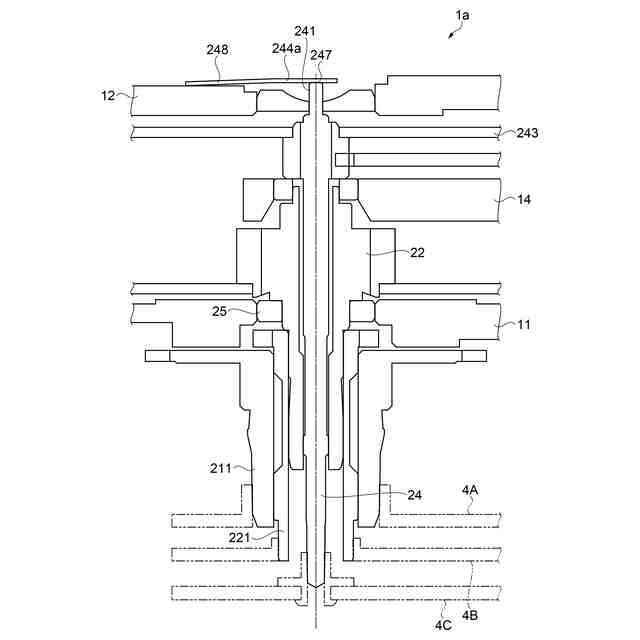

第２実施形態に係る機械式時計の四番車と弾性部材との配置関係を示す断面図。

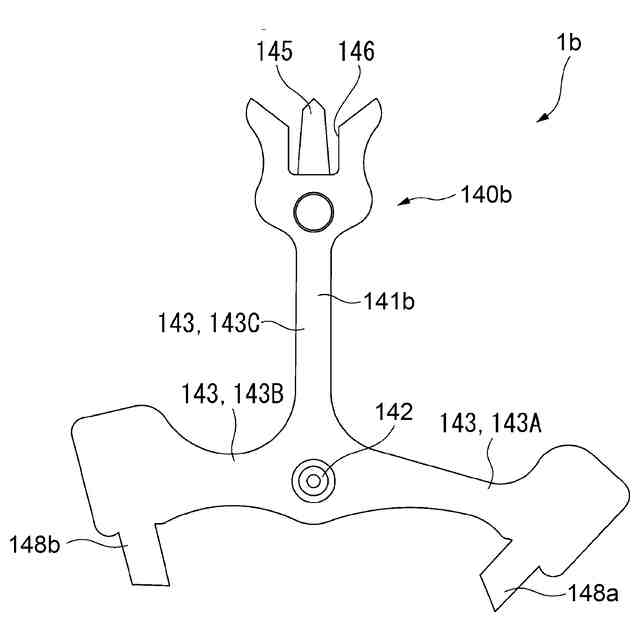

第３実施形態に係る機械式時計のアンクルを示す平面図。
【発明を実施するための形態】
【０００７】
１．第１実施形態
先ず、第１実施形態に係る機械式時計１として、シリコン製のがんぎ歯車１１０を含む脱進機８０を有し、時針４Ａ、分針４Ｂ、秒針４Ｃの３つを１箇所に集める構成を有する時計を挙げ、図１～図５を参照して説明する。以下の各図においては、各部材を認識可能な程度の大きさにするため、各部材について実際とは異なる尺度で示している場合がある。
【０００８】
本実施形態の機械式時計１は、図１に示すように、円筒状の外装ケース２を備え、外装ケース２の内周側に、円盤状の文字板３が配置されている。外装ケース２の二つの開口のうち、表面側の開口は、カバーガラスで塞がれており、裏面側の開口は裏蓋で塞がれている。
【０００９】
また、機械式時計１は、外装ケース２内に収容された時計用のムーブメント１０と、時刻情報を表示する時針４Ａ、分針４Ｂ、秒針４Ｃと、ぜんまいによる持続時間を指示するパワーリザーブ針５と、を備えている。
時針４Ａ、分針４Ｂ、秒針４Ｃ、及びパワーリザーブ針５等の指針は、ムーブメント１０の指針軸に取り付けられ、ムーブメント１０により駆動される。
文字板３には、カレンダー小窓３Ａが設けられており、カレンダー小窓３Ａから、日車６が視認可能となっている。
【００１０】
外装ケース２の側面には、竜頭７が設けられている。竜頭７は、機械式時計１の中心に向かって押し込まれた通常の位置である０段位置から２段引くことができる。
竜頭７を０段位置で回転すると、後述するように、ぜんまいを巻き上げることができる。ぜんまいの巻上げに連動して、パワーリザーブ針５が移動する。本実施形態の機械式時計１は、ぜんまいをフルに巻き上げた場合に、約４０時間の持続時間を確保できる。
竜頭７を１段位置に引いて回転すると、日車６を移動して日付を合わせることができる。竜頭７を２段位置に引くと秒針４Ｃが停止し、２段位置で竜頭７を回転すると、時針４Ａ、分針４Ｂが移動して時刻を合わせることができる。
