公開番号2025099424
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023216078
出願日2023-12-21
発明の名称電子時計
出願人セイコーエプソン株式会社
代理人弁理士法人樹之下知的財産事務所
主分類G04R 60/10 20130101AFI20250626BHJP(時計)
要約【課題】電子時計において、小型、薄型の形状を維持しつつ、デザインのバリエーションの自由度を向上させる。
【解決手段】電子時計は、地板と、文字板と、地板および文字板間に配置される平板状のアンテナと、センター針車と、複数の小針車と、地板の文字板とは反対側に配置され、センター針車および小針車を駆動する複数のモーターと、電池と、を備え、地板は、センター針車と、平面視でセンター針車の配置箇所と異なる3箇所に小針車とを配置可能に形成され、アンテナにはセンター針軸と小針軸を挿通可能な貫通孔が形成され、小針車は、3箇所のうちの少なくとも2箇所に選択的に配置され、電池は、平面視で、複数のモーターと、センター針車と、小針車を配置可能な3箇所とに重ならない位置に配置され、電池の平面中心は、文字板の平面中心および10時位置を結ぶ仮想線と、文字板の平面中心および11時位置を結ぶ仮想線との間に位置する。
【選択図】図5
特許請求の範囲【請求項１】
地板と、
前記地板の一方の側に配置される文字板と、
前記地板および前記文字板間に配置される平板状のアンテナと、
センター針が取り付けられるセンター針軸を有するセンター針車と、
小針が取り付けられる小針軸を有する複数の小針車と、
前記地板の前記文字板とは反対側に配置され、前記センター針車および前記複数の小針車をそれぞれ駆動する複数のモーターと、
前記地板の前記文字板とは反対側に配置され、前記複数のモーターを駆動する電力を供給する電池と、
を備え、
前記地板は、前記センター針車を配置可能に形成され、かつ、前記文字板の表面に直交する方向から見た平面視で、前記センター針車の配置箇所と異なる３箇所に前記小針車を配置可能に形成され、
前記アンテナには、前記センター針軸および前記小針軸を挿通可能な貫通孔がそれぞれ形成され、
前記小針車は、前記３箇所のうちの少なくとも２箇所に選択的に配置され、
前記電池は、前記平面視で、前記複数のモーターと、前記センター針車と、前記小針車を配置可能な前記３箇所とに重ならない位置に配置され、かつ、前記電池の平面中心は、前記文字板の平面中心および１０時位置を結ぶ仮想線と、前記文字板の平面中心および１１時位置を結ぶ仮想線との間に位置する
ことを特徴とする電子時計。
続きを表示（約 1,900 文字）【請求項２】
請求項１に記載の電子時計において、
前記地板の裏蓋側に配置される回路基板と、
前記回路基板の表面に取り付けられた受信ＩＣと、を備え、
前記受信ＩＣは、前記複数のモーターおよび前記電池と前記平面視で重ならない位置に配置され、かつ、前記受信ＩＣは、前記文字板の平面中心および８時位置を結ぶ仮想線と、前記文字板の平面中心および１１時位置を結ぶ仮想線との間に位置する
ことを特徴とする電子時計。
【請求項３】
請求項１に記載の電子時計において、
前記地板と前記アンテナとの間には、リング状に形成されて内周に内歯が形成されたカレンダー車と、前記カレンダー車の内歯に噛み合う回し車とが配置され、
前記アンテナには、前記カレンダー車の一部を視認可能な開口が形成され、
前記地板は、前記回し車を２箇所に選択的に配置可能に形成され、前記回し車の配置位置は、前記小針車の配置位置によって選択され、
前記回し車を一方の位置に配置した際に前記回し車を駆動するモーターと同じ位置に配置されるモーターは、前記回し車を他方の位置に配置した際に前記小針車を駆動する
ことを特徴とする電子時計。
【請求項４】
請求項１に記載の電子時計において、
前記小針車を配置可能な前記３箇所は、
前記平面視で、前記文字板の中心と６時位置とを結ぶ仮想線に重なる第１箇所と、
前記平面視で、前記文字板の中心と９時位置とを結ぶ仮想線に重なる第２箇所と、
前記平面視で、前記文字板の中心と１２時位置とを結ぶ仮想線に重なる第３箇所とである
ことを特徴とする電子時計。
【請求項５】
請求項４に記載の電子時計において、
前記平面視で前記文字板の中心と３時位置とを結ぶ仮想線に重なるように配置される巻真を備え、
前記地板の表面、且つ、前記平面視で前記文字板の中心と前記３時位置とを結ぶ前記仮想線に重なる位置に、前記小針車を選択的に配置可能である
ことを特徴とする電子時計。
【請求項６】
請求項１に記載の電子時計において、
前記アンテナで受信した電波を処理する受信ＩＣと、
前記受信ＩＣが搭載される回路基板と、
前記アンテナに給電する給電ピンと、を備え、
前記受信ＩＣおよび前記給電ピンは、前記平面視で前記文字板の平面中心と８時位置とを結ぶ仮想線と、前記文字板の平面中心と１２時位置とを結ぶ仮想線との間に配置される
ことを特徴とする電子時計。
【請求項７】
請求項１に記載の電子時計において、
前記地板と前記アンテナとの間には、リング状に形成されて内周に内歯が形成されたカレンダー車と、前記カレンダー車の内歯に噛み合う回し車とが配置され、
前記センター針車は、第１表示車と、第２表示車と、第３表示車とを有し、
前記第１表示車は、第１指針が取り付けられる筒状の第１指針軸を有し、
前記第２表示車は、第２指針が取り付けられて前記第１指針軸内に挿通される筒状の第２指針軸を有し、
前記第３表示車は、第３指針が取り付けられて前記第２指針軸内に挿通される第３指針軸を有し、
前記地板は、前記小針車が配置される前記３箇所である第１箇所、第２箇所、第３箇所に加えて、前記電池と前記平面視で重ならない位置で前記地板の前記文字板側に前記小針車を配置可能な第４箇所をさらに有し、
前記アンテナには、前記センター針軸が挿通可能な貫通孔と、前記第１箇所から前記第４箇所に前記小針車が配置された場合に前記小針軸を挿通可能な４つの貫通孔とが形成され、
前記小針車は、第１小針車と、第２小針車と、第３小針車とを有し、
前記第１小針車は、第１小針が取り付けられて前記第１箇所に配置され、
前記第２小針車は、第２小針が取り付けられて前記第２箇所に配置され、
前記第３小針車は、第３小針が取り付けられて前記第３箇所または前記第４箇所に配置され、
前記複数のモーターは、前記第１表示車、前記第２表示車、前記第３表示車をそれぞれ駆動する３つのモーターと、前記第１小針車、前記第２小針車、前記第３小針車をそれぞれ駆動する３つのモーターと、前記回し車を駆動するモーターとの７つのモーターを備え、
前記７つのモーターは、前記平面視で前記電池と重ならず、且つ、前記文字板および前記アンテナと重なるように配置される
ことを特徴とする電子時計。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子時計に関し、特に電波を受信するアンテナと、センター針および複数の副針を備える電子時計に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
ＧＰＳ（Global Positioning System）等の位置情報衛星から送信される電波を受信するパッチアンテナを有する電子時計において、小窓（サブダイヤル）の位置が異なる複数のデザインを実現可能な電子時計が知られている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１４４１６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
パッチアンテナは時計部品の中で厚さ寸法が大きいため、パッチアンテナを配置した箇所には、指針が取り付けられる表示車を配置することが難しい。このため、特許文献１の電子時計では、小窓を配置できる位置に制約があり、小窓の配置位置の派生展開がし難いという課題がある。このため、電子時計において、小型、薄型の形状を維持しつつ、デザインのバリエーションの自由度を向上させることが望まれていた。
【課題を解決するための手段】
【０００５】
本開示の電子時計は、地板と、前記地板の一方の側に配置される文字板と、前記地板および前記文字板間に配置される平板状のアンテナと、センター針が取り付けられるセンター針軸を有するセンター針車と、小針が取り付けられる小針軸を有する複数の小針車と、前記地板の前記文字板とは反対側に配置され、前記センター針車および前記複数の小針車をそれぞれ駆動する複数のモーターと、前記地板の前記文字板とは反対側に配置され、前記複数のモーターを駆動する電力を供給する電池と、を備え、前記地板は、前記センター針車を配置可能に形成され、かつ、前記文字板の表面に直交する方向から見た平面視で、前記センター針車の配置箇所と異なる３箇所に前記小針車を配置可能に形成され、前記アンテナには、前記センター針軸および前記小針軸を挿通可能な貫通孔がそれぞれ形成され、前記小針車は、前記３箇所のうちの少なくとも２箇所に選択的に配置され、前記電池は、前記平面視で、前記複数のモーターと、前記センター針車と、前記小針車を配置可能な前記３箇所とに重ならない位置に配置され、かつ、前記電池の平面中心は、前記文字板の平面中心および１０時位置を結ぶ仮想線と、前記文字板の平面中心および１１時位置を結ぶ仮想線との間に位置することを特徴とする。
【図面の簡単な説明】
【０００６】

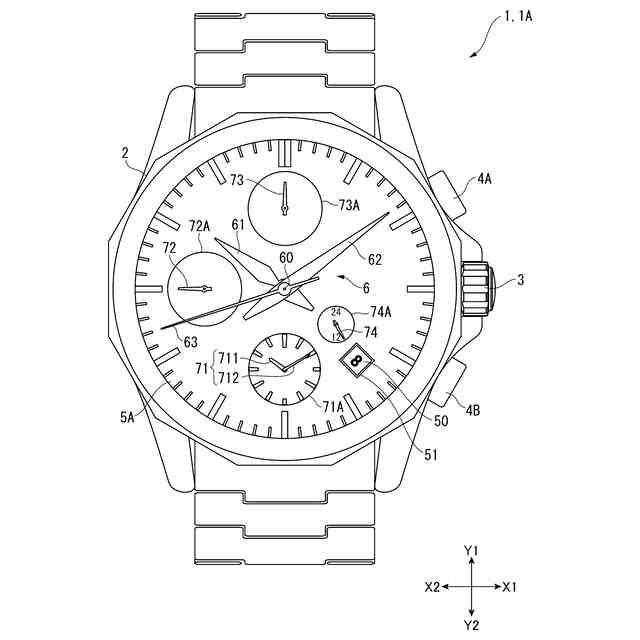

実施形態の第１の電子時計を示す正面図である。

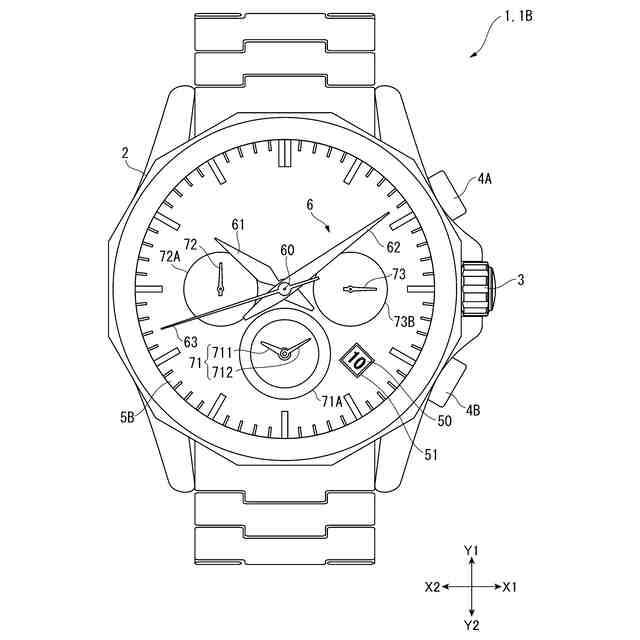

実施形態の第２の電子時計を示す正面図である。

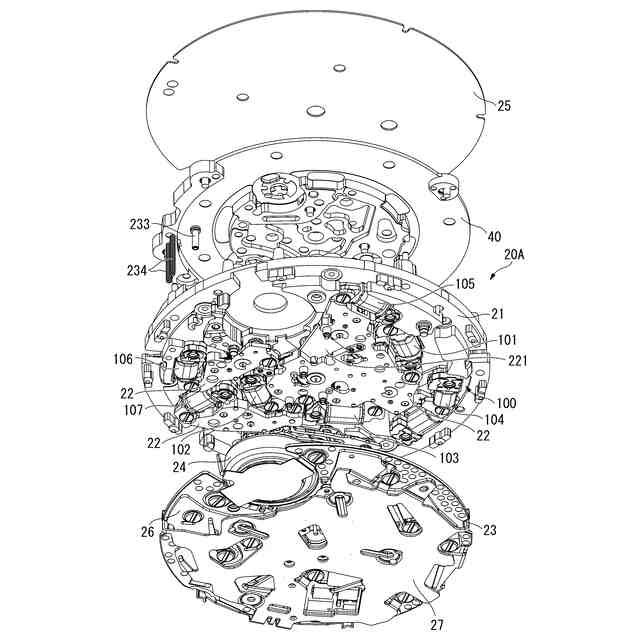

第１の電子時計のムーブメントを示す分解斜視図である。

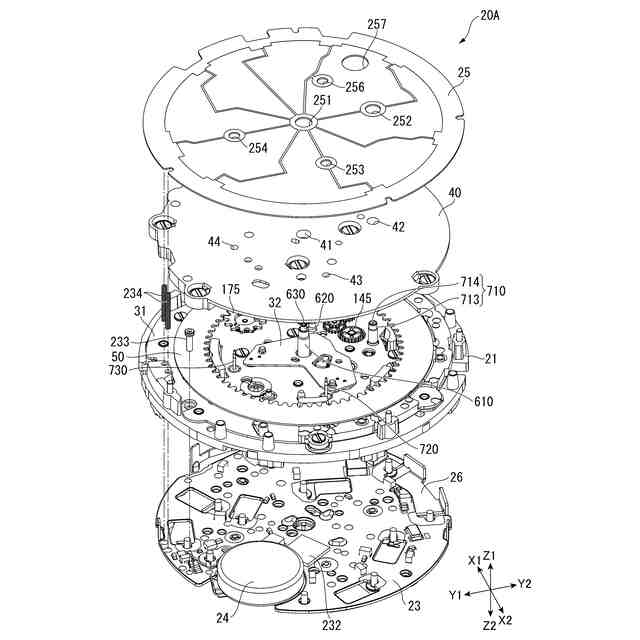

第１の電子時計のムーブメントを示す分解斜視図である。

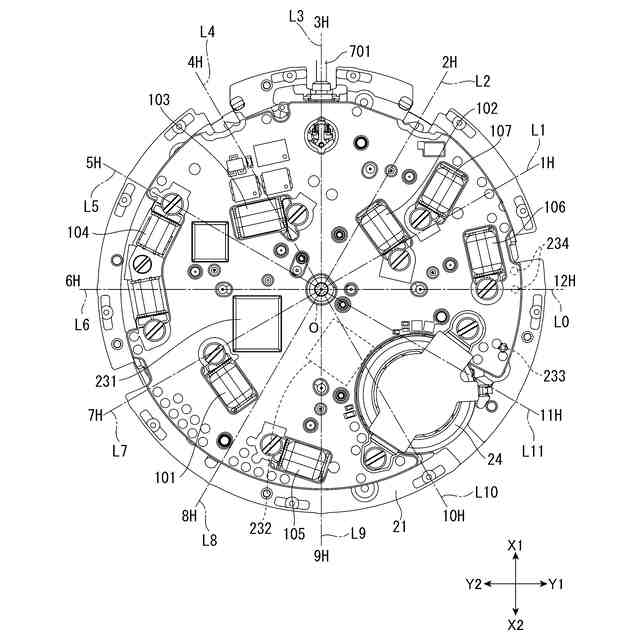

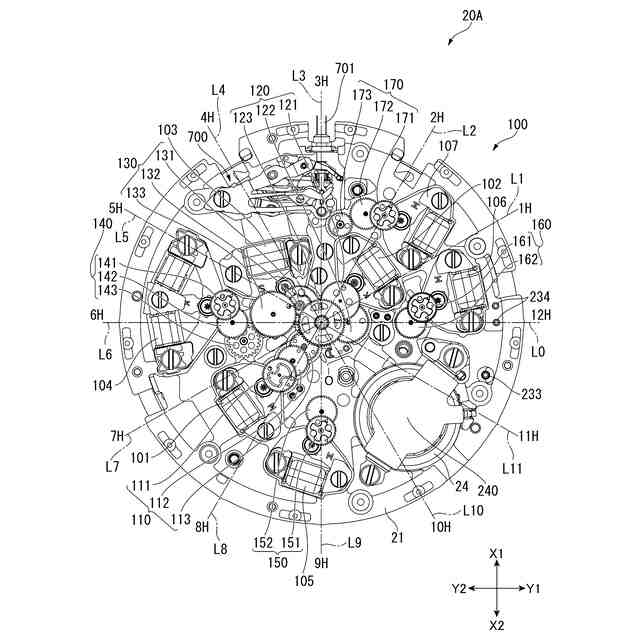

第１の電子時計のムーブメントの要部を示す平面図である。

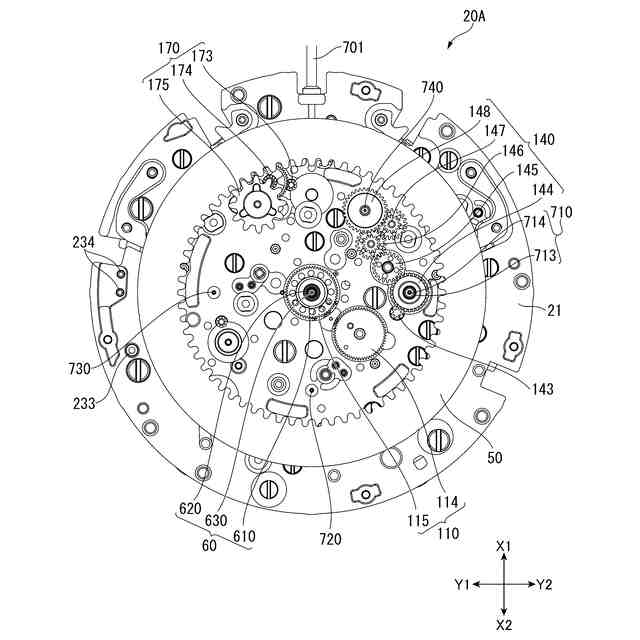

第１の電子時計のムーブメントの要部を示す平面図である。
第１の電子時計のムーブメントの要部を示す平面図である。

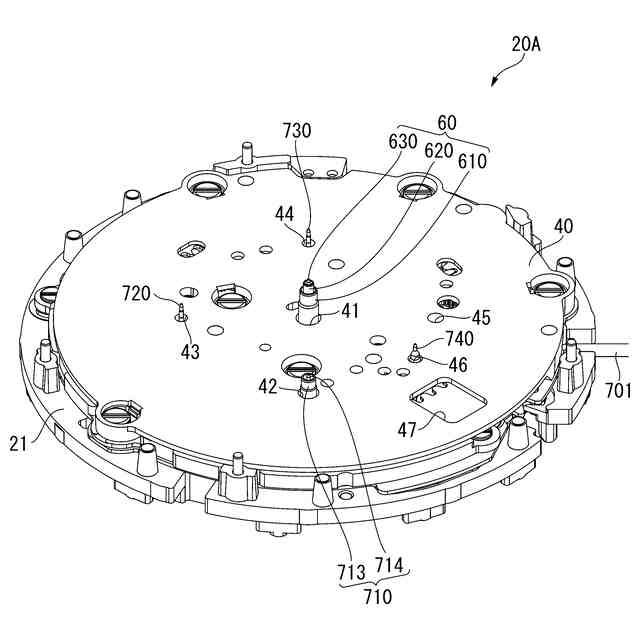

第１の電子時計のムーブメントの要部を示す斜視図である。

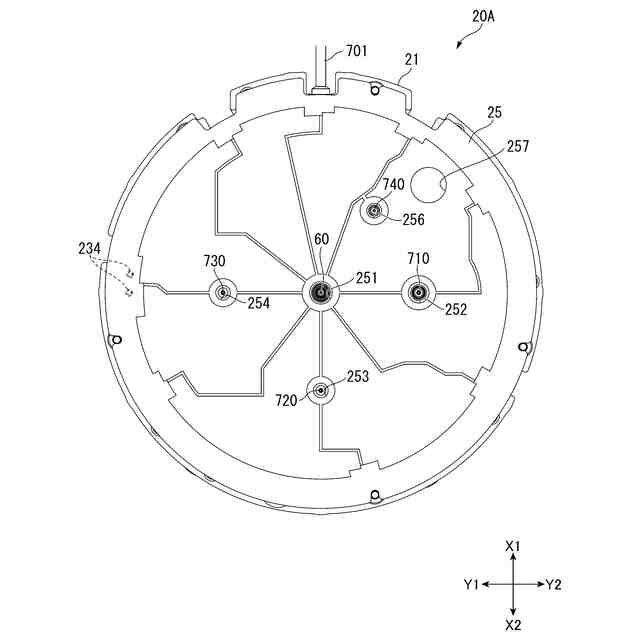

第１の電子時計のムーブメントの太陽電池パネルを示す平面図である。
第２の電子時計のムーブメントの要部を示す平面図である。
第２の電子時計のムーブメントの要部を示す平面図である。
第２の電子時計のムーブメントの要部を示す斜視図である。
【発明を実施するための形態】
【０００７】
本実施形態は、図１に示す第１の電子時計１Ａと、図２に示す第２の電子時計１Ｂとを実現可能な電子時計１である。電子時計１Ａ、１Ｂは、小窓（サブダイヤル）の位置が異なる。このため、電子時計１Ａ、１Ｂにおいて、一部の構成が相違するが、ムーブメントの基本的な構成は共通する。
【０００８】
図１および図２を含む複数の図は、ＸＹＺ座標系を示している。Ｘ軸は、電子時計１が載置される載置面に平行な軸であり、かつ、電子時計１の３時位置と９時位置を結ぶ線と平行な軸である。Ｘ１方向は９時位置から３時位置に向かう方向であり、Ｘ２方向は、３時位置から９時位置に向かう方向である。Ｙ軸は、電子時計１が載置される載置面に平行な軸であり、かつ、電子時計１の１２時位置と６時位置を結ぶ線と平行な軸である。Ｙ１方向は、６時位置から１２時位置に向かう方向であり、Ｙ２方向は、１２時位置から６時位置に向かう方向である。Ｚ軸は、載置面に対して垂直な軸である。Ｚ１方向は、載置面から上方に向かう方向であり、Ｚ２方向は、載置面から下方に向かう方向である。このため、Ｚ１方向は、表面側あるいは上方に対応する。Ｚ２方向は、裏面側あるいは下方に対応する。
【０００９】
本実施形態の電子時計１Ａ、１Ｂは、地球の上空を所定の軌道で周回している複数のＧＰＳ衛星や準天頂衛星などの位置情報衛星からの衛星信号を受信して衛星時刻情報を取得し、内部時刻情報を修正できるように、図３および図４に示す平面アンテナ４０を備えて構成されている。
【００１０】
第１の電子時計１Ａは、図１に示すように、外装ケース２と、外部操作用のリューズ３と、２つのボタン４Ａ、４Ｂとを備える。外装ケース２内には、後述するように、文字板５Ａやムーブメント２０Ａ等が収納される。リューズ３は、平面視で文字板５Ａの３時方向に設けられ、ボタン４Ａ、４Ｂは２時方向、４時方向にそれぞれ設けられている。
第１の電子時計１Ａは、センター針６である時針６１、分針６２、秒針６３と、第１小針７１と、第２小針７２と、第３小針７３と、第４小針７４と、日車５０とを備える。
（【００１１】以降は省略されています）
