公開番号2025098426
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2023214541
出願日2023-12-20
発明の名称電子制御式機械時計
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G04C 10/00 20060101AFI20250625BHJP(時計)
要約【課題】ゼンマイのサイズを大きくせずに、持続時間をより長くできる電子制御式機械時計を提供すること。
【解決手段】電子制御式機械時計は、ゼンマイと、輪列と、輪列と連動するローターと、輪列によって駆動される指針と、ゼンマイの機械エネルギーから電気エネルギーを生成し、且つ、ローターを介して輪列に制動をかける発電コイルと、制御信号に基づいて、発電コイルで生成された電気エネルギーを整流し且つ輪列の回転速度の制御を行うチョッピング制御を実行する充電回路と、制御信号を出力する制御手段と、整流された電気エネルギーによって充電される蓄電装置と、ゼンマイに蓄積される機械エネルギー量を検出する検出手段と、を備え、制御手段は、機械エネルギー量が第1閾値以下である場合に、発電コイルのインダクタンス値を、機械エネルギー量が第1閾値より大きい場合よりも小さくなるように切り替える第1切替処理を実行することを特徴とする。
【選択図】図3
特許請求の範囲【請求項１】
ゼンマイと、
前記ゼンマイの機械エネルギーを伝達する輪列と、
前記輪列と連動するローターと、
前記輪列によって駆動されて時刻を表示する指針と、
前記ゼンマイの前記機械エネルギーから電気エネルギーを生成し、且つ、前記ローターを介して前記輪列に制動をかける発電コイルと、
制御信号に基づいて、前記発電コイルで生成された前記電気エネルギーを整流し且つ前記輪列の回転速度の制御を行うチョッピング制御を実行する充電回路と、
前記制御信号を出力する制御手段と、
前記整流された電気エネルギーによって充電される蓄電装置と、
前記ゼンマイに蓄積される機械エネルギー量を検出する検出手段と、を備え、
前記制御手段は、前記機械エネルギー量が第１閾値以下である場合に、前記発電コイルのインダクタンス値を、前記機械エネルギー量が前記第１閾値より大きい場合よりも小さくなるように切り替える第１切替処理を実行する
ことを特徴とする電子制御式機械時計。
続きを表示（約 1,100 文字）【請求項２】
請求項１に記載の電子制御式機械時計において、
前記制御手段は、前記機械エネルギー量が第２閾値より大きいことを前記検出手段が検出すると、前記発電コイルの前記インダクタンス値を、前記機械エネルギー量が前記第２閾値以下の場合よりも大きくなるように切り替える第２切替処理を実行する
ことを特徴とする電子制御式機械時計。
【請求項３】
請求項２に記載の電子制御式機械時計において、
前記発電コイルは、第１の発電コイルと第２の発電コイルとを含み、
前記第１切替処理は、
前記充電回路と前記第２の発電コイルとが切断され且つ前記充電回路と前記第１の発電コイルを接続された状態とする処理であり、
前記第２切替処理は、
前記充電回路に、前記第１の発電コイルおよび前記第２の発電コイルが直列に接続された状態とする処理である
ことを特徴とする電子制御式機械時計。
【請求項４】
請求項３に記載の電子制御式機械時計において、
前記第１の発電コイルと前記充電回路との接続および切断を切り替える第１スイッチと、
前記第２の発電コイルと前記充電回路との接続および切断を切り替える第２スイッチと、を備え、
前記第１スイッチと、前記第２の発電コイルおよび前記第２スイッチとは、互いに並列に接続され、且つ、前記第１の発電コイルに対して直列に接続され、
前記第１切替処理は、前記第１スイッチを接続し、前記第２スイッチを切断する処理であり、
前記第２切替処理は、前記第１スイッチを切断し、前記第２スイッチを接続する処理である
ことを特徴とする電子制御式機械時計。
【請求項５】
請求項４に記載の電子制御式機械時計において、
前記第１スイッチおよび前記第２スイッチは、それぞれトランスミッションゲートで構成される
ことを特徴とする電子制御式機械時計。
【請求項６】
請求項１に記載の電子制御式機械時計において、
前記制御手段は、前記輪列の前記回転速度の検出信号と、基準信号との位相差に基づいて前記制御信号を出力し、
前記検出手段は、前記制御信号に基づいて、前記ゼンマイに蓄積される前記機械エネルギー量を検出する
ことを特徴とする電子制御式機械時計。
【請求項７】
請求項１に記載の電子制御式機械時計において、
前記蓄電装置は、二次電池である
ことを特徴とする電子制御式機械時計。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子制御式機械時計に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
ゼンマイによって輪列を介して駆動されて誘起電力を発生する発電機と、輪列に結合された指針と、発電機の回転周期をチョッピング制御によって制御する回転制御手段とを備える電子制御式機械時計において、前記チョッピング制御によって発電電圧を一定値以上に維持しながら制動トルクを向上する電子制御式機械時計が開示されている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－２７７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
前述のような電子制御式機械時計では、持続時間をより長くすることが望まれている。
【課題を解決するための手段】
【０００５】
本開示の電子制御式機械時計は、ゼンマイと、前記ゼンマイの機械エネルギーを伝達する輪列と、前記輪列と連動するローターと、前記輪列によって駆動されて時刻を表示する指針と、前記ゼンマイの前記機械エネルギーから電気エネルギーを生成し、且つ、前記ローターを介して前記輪列に制動をかける発電コイルと、制御信号に基づいて、前記発電コイルで生成された前記電気エネルギーを整流し且つ前記輪列の回転速度の制御を行うチョッピング制御を実行する充電回路と、前記制御信号を出力する制御手段と、前記整流された電気エネルギーによって充電される蓄電装置と、前記ゼンマイに蓄積される機械エネルギー量を検出する検出手段と、を備え、前記制御手段は、前記機械エネルギー量が第１閾値以下である場合に、前記発電コイルのインダクタンス値を、前記機械エネルギー量が前記第１閾値より大きい場合よりも小さくなるように切り替える第１切替処理を実行することを特徴とする。
【図面の簡単な説明】
【０００６】
実施形態の電子制御式機械時計を示す正面図である。

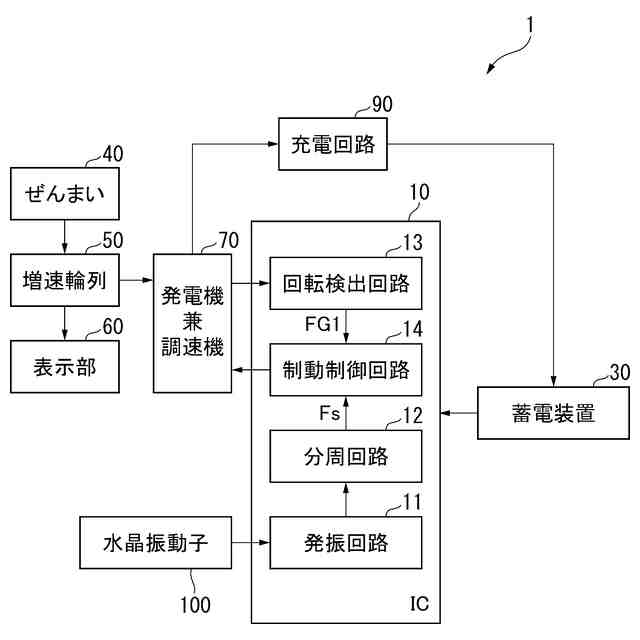

実施形態の電子制御式機械時計の構成を示すブロック図である。
実施形態のムーブメントの回路構成を示す図である。

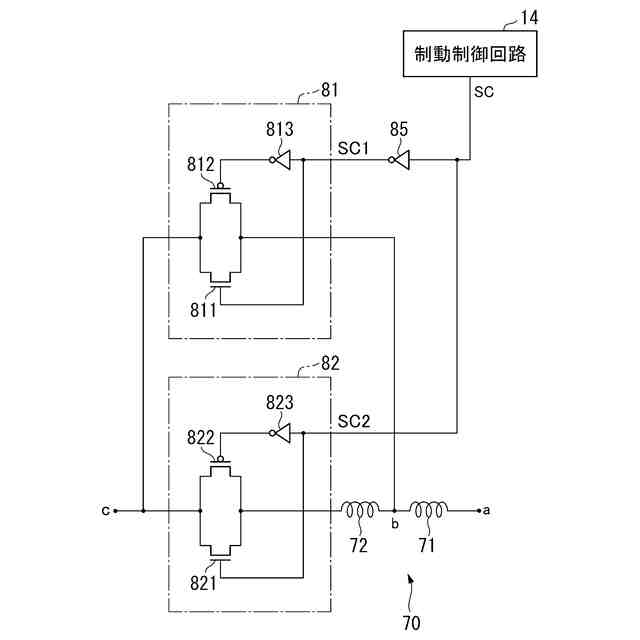

実施形態の第１スイッチおよび第２スイッチの構成を示す回路図である。
実施形態の発電機のコイル電圧、回転検出信号、基準信号、ブレーキ信号、チョッピングパルス、スイッチ制御信号の関係を示す波形図である。

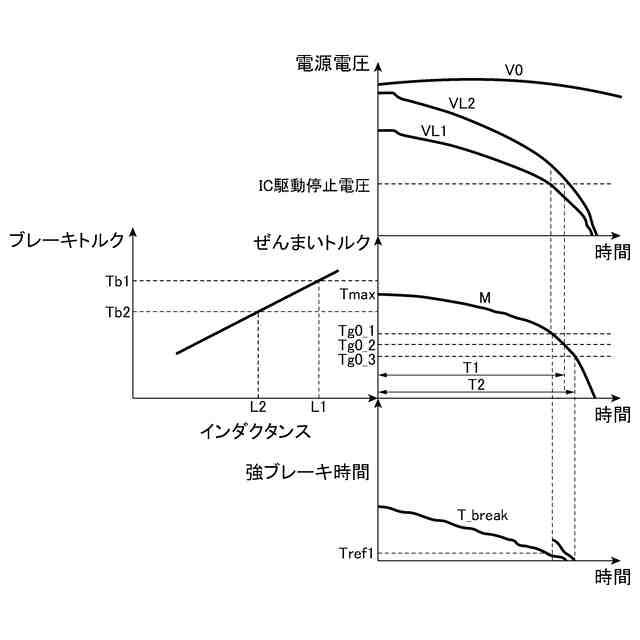

実施形態のブレーキトルク、電源電圧、ぜんまいトルク、強ブレーキ時間を示すグラフである。
【発明を実施するための形態】
【０００７】
以下、本開示の実施形態の電子制御式機械時計１を図面に基づいて説明する。
図１は、電子制御式機械時計１を示す正面図である。電子制御式機械時計１は、ユーザーの手首に装着される腕時計であり、円筒状の外装ケース２を備え、外装ケース２の内周側に、文字板３が配置されている。外装ケース２の二つの開口のうち、表面側の開口は、カバーガラスで塞がれており、裏面側の開口は裏蓋で塞がれている。
【０００８】
電子制御式機械時計１は、外装ケース２内に収容された図示略のムーブメントと、時刻情報を表示する指針４とを備えている。指針４は、時針４Ａ、分針４Ｂ、秒針４Ｃで構成される。文字板３には、カレンダー小窓３Ａが設けられており、カレンダー小窓３Ａから、日車６が視認可能となっている。また、文字板３には、時刻を指示するためのアワーマーク３Ｂや、パワーリザーブ針５で持続時間を指示する扇形のサブダイヤル３Ｃが設けられている。
【０００９】
外装ケース２の側面には、りゅうず７が設けられている。りゅうず７は、電子制御式機械時計１の中心に向かって押し込まれた０段位置から１段位置および２段位置に引き出されて移動することができる。
りゅうず７を１段位置に引いて回転すると、日車６を移動して日付を合わせることができる。りゅうず７を２段位置に引くと秒針４Ｃが停止し、２段位置でりゅうず７を回転すると、時針４Ａ、分針４Ｂが移動して時刻を合わせることができる。りゅうず７による日車６や時針４Ａ、分針４Ｂの修正方法は、従来の時計と同様であるため説明を省略する。
【００１０】
また、りゅうず７を０段位置で回転すると、後述するゼンマイ４０を巻き上げることができる。そして、ゼンマイ４０の巻き上げに連動して、パワーリザーブ針５が移動する。本実施形態の電子制御式機械時計１は、ゼンマイ４０をフルに巻き上げた場合に、約７２時間以上の持続時間を確保できる。
（【００１１】以降は省略されています）
