公開番号2025073066
公報種別公開特許公報(A)
公開日2025-05-12
出願番号2024144153
出願日2024-08-26
発明の名称時計制御装置
出願人オメガ・エスアー
代理人個人,個人,個人
主分類G04B 27/00 20060101AFI20250501BHJP(時計)
要約【課題】作動ツールを必要とせずに時計の機能を制御することを可能にする時計のための制御装置を提供する。
【解決手段】時計のための制御装置1であって、装置1の支持部3に移動可能に取り付けられかつ時計のムーブメントに対して固定されるように意図された竜頭2を備え、竜頭2は、その縦軸Aに対して軸方向に制御位置に向かって移動可能であり、制御位置において、竜頭2)の回転駆動要素が、制御装置1の制御部材4のケーシングリング29内に移動可能に取り付けられたリング10)と協働可能であり、リング10は、竜頭2が回転するときに時計の機能を実行する時計ムーブメントの機構を作動させるように構成される。

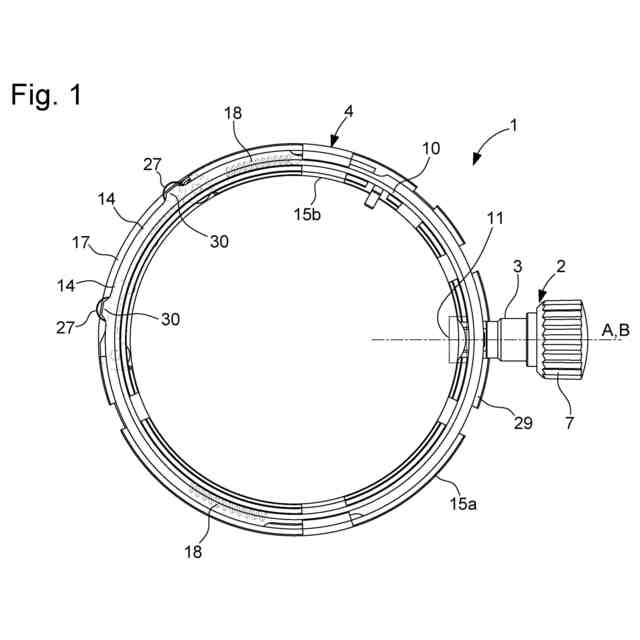

【選択図】図1
特許請求の範囲【請求項１】

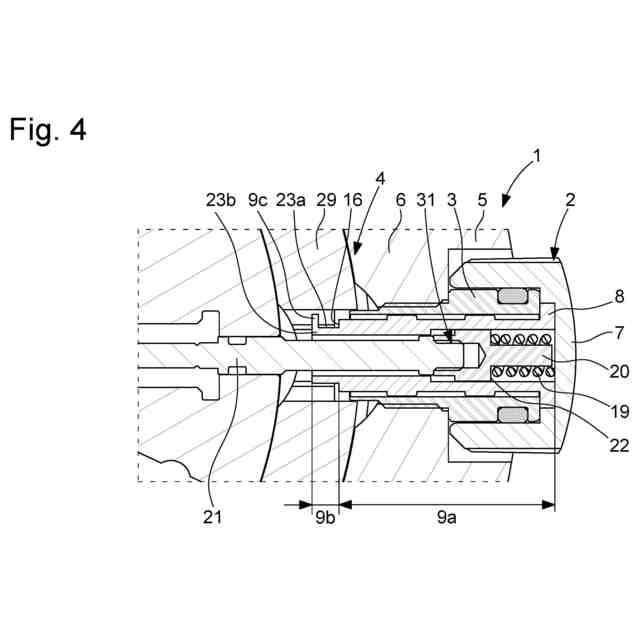

時計のための制御装置（１）であって、この装置（１）の支持部（３）に移動可能に取り付けられかつ時計のムーブメントに対して固定されるように意図された竜頭（２）を備え、前記竜頭（２）は、その縦軸（Ａ）に対して軸方向に制御位置に向かって移動可能であり、前記制御位置において、前記竜頭（２）の回転駆動要素（８）が、前記装置（１）の制御部材（４）のケーシングリング（２９）内に移動可能に取り付けられたリング（１０）と協働可能であり、前記リング（１０）は、前記竜頭（２）が回転するときに前記時計の機能を実行する前記時計ムーブメントの機構を作動させるように構成される、制御装置（１）。
続きを表示（約 1,100 文字）【請求項２】
前記ケーシングリング（２９）は、その内周壁（１５ｂ）に前記リング（１０）と前記駆動要素（８）との協働ゾーン（１１）を備え、前記ゾーン（１１）は、前記ケーシングリング（２９）内に移動可能に取り付けられたこのリング（１０）の移動行程を定める停止要素（２８）を備える、請求項１に記載の装置（１）。
【請求項３】
前記駆動要素（８）は、前記リング（１０）に連結するための連結部分（９ｃ）を備える自由端を有する、請求項１に記載の装置（１）。
【請求項４】
前記駆動要素（８）は、前記リング（１０）に連結するための連結部分（９ｃ）を備える自由端を有し、この連結部分（９ｃ）は、前記自由端の外面に対して実質的に垂直に延びる、請求項１に記載の装置（１）。
【請求項５】
前記ケーシングリング（２９）は、前記ケーシングリング（２９）の内周壁及び外周壁（１５ａ、１５ｂ）を相互に連結させる貫通穴（１２）を備え、前記穴（１２）は、前記自由端のための通過ゾーン（２４ａ、２４ｂ）を有する、請求項１に記載の装置（１）。
【請求項６】
前記ケーシングリング（２９）は、前記ケーシングリング（２９）の内周壁及び外周壁（１５ａ、１５ｂ）を相互に連結させる貫通穴（１２）を備え、前記穴（１２）は、前記自由端のための通過ゾーン（２４ａ、２４ｂ）を有し、前記通過ゾーン（２４ａ、２４ｂ）は、前記自由端の主要部（２３ａ）を前記穴（１２）に配置するように構成された中央部分（２６）と、前記連結部分（９ｃ）が前記ケーシングリング（２９）の本体を通ることを可能にする通路を形成する偏心部分（２５ａ、２５ｂ）とを備える、請求項１から５のいずれか一項に記載の装置（１）。
【請求項７】
前記リング（１０）は、前記時計の機能を実行する機構を作動させるように構成された前記部材（４）の旋回要素（１４）のための作動要素（３０）を備える、請求項１に記載の装置（１）。
【請求項８】
前記制御部材（４）は、前記リング（１０）を自動的に休止位置に戻すように構成された第１の弾性戻り要素（１８）を備える、請求項１に記載の装置（１）。
【請求項９】
前記制御部材（４）は、前記リング（１０）を自動的に休止位置に戻すように構成された第１の弾性戻り要素（１８）を備え、前記駆動要素（８）は、前記竜頭（２）のヘッド（７）と一体である、請求項１に記載の装置（１）。
【請求項１０】
請求項１に記載の制御装置（１）を備える時計。

発明の詳細な説明【技術分野】
【０００１】
本発明は、時計製造の分野、特に時計制御装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来技術において、押しボタンなどの制御装置が、特定の時計、特に多数の機能を特徴とし得る、いわゆる「グランドコンプリケーション」ウオッチに使用されている。これらの押しボタンは、典型的には時計のミドル部に埋め込まれる小型の押しボタンを含む様々なタイプのものである。
【０００３】
このような小型の押しボタンは、一般に非常に小さく、特にこれらの時計のケース筐体内で、スペースを節約する。さらに、それらはミドル部から突出していないため、偶発的な操作の危険性がない。
【０００４】
しかしながら、このような押しボタンの欠点の１つは、時刻、日付、月相、又はカレンダーの設定などの時計機能を制御するための操作を行う際に、必ず先の尖った作動ツールの使用を必要とすることである。このような使用は、時計ケースに損傷を与え、その結果このケースの美的外観を変えてしまうというかなりのリスクを伴う。
【０００５】
このような状況下で、従来技術のこれらの欠点を克服するための解決策を見出す必要があることが分かる。
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明の目的の１つは、作動ツールを必要とせずに時計の機能を制御することを可能にする時計のための制御装置を提供することである。
【０００７】
本発明のもう１つの目的は、時計ケースミドル部における押しボタンの必要性を減らすか又はなくすことである。
【課題を解決するための手段】
【０００８】
本発明は、時計のための制御装置であって、この装置の支持部に移動可能に取り付けられかつ時計のムーブメントに対して固定されるように意図された竜頭を備え、前記竜頭は、その縦軸に対して軸方向に制御位置に向かって移動可能であり、制御位置において、前記竜頭の回転駆動要素が、前記装置の制御部材のケーシングリング内に移動可能に取り付けられたリングと協働可能であり、前記リングは、竜頭が回転するときに時計の機能を実行する時計ムーブメントの機構を作動させるように構成される、制御装置に関する。
【０００９】
他の実施形態において、
・ケーシングリングは、その内周壁にリングと駆動要素との協働ゾーンを備え、前記ゾーンは、ケーシングリング内に移動可能に取り付けられたこのリングの移動行程を定める停止要素を備える。
・駆動要素は、リングに連結するための連結部分を備える自由端を有する。
・連結部分は、前記自由端の外面に対して実質的に垂直に延びる。
・ケーシングリングは、前記ケーシングリングの内周壁と外周壁とを相互に連結させる貫通穴を備え、穴は、前記自由端のための通過ゾーンを有する。
・通過ゾーンは、自由端の主要部を前記穴に配置するように構成された中央部分と、連結部分が前記ケーシングリングの本体を通ることを可能にする通路を形成する偏心部分とを備える。
・リングは、時計の機能を実行する機構を作動させるように構成された部材の旋回要素のための作動要素を備える。
・制御部材は、リングを自動的に休止位置に戻すように構成された第１の弾性戻り要素を備える。
・駆動要素は、竜頭のヘッドと一体である。
【００１０】
本発明の別の態様は、このような制御装置を備える時計に関する。
【図面の簡単な説明】
（【００１１】以降は省略されています）
