公開番号2025066067
公報種別公開特許公報(A)
公開日2025-04-22
出願番号2024164712
出願日2024-09-24
発明の名称色のグラデーションを有するセラミック部品及びその製造方法
出願人オメガ・エスアー
代理人個人,個人,個人
主分類C04B 35/488 20060101AFI20250415BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約【課題】特に時計のベゼルに関する色のグラデーションを有するセラミック部品の量産可能な製造方法およびセラミック部品を提供する。
【解決手段】本発明は、少なくとも2種類の異なる色のセラミック材料の注入を含み、色のグラデーションを形成する複数の混合材料を作り出すためにセラミック材料が異なる重量比で混合される方法と一軸加圧成形法を用いて製造する。

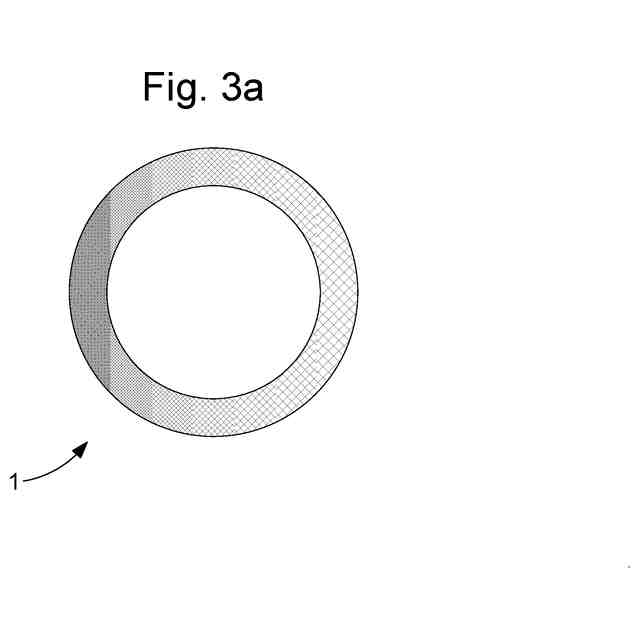

【選択図】図3a
特許請求の範囲【請求項１】
一軸加圧成形により色のグラデーションを有するセラミック部品を製造する方法であって、
・少なくとも第１のセラミック材料（２）及び第２のセラミック材料（３）を準備するステップであって、前記第１のセラミック材料（２）は前記第２のセラミック材料（３）と色が異なるステップと、

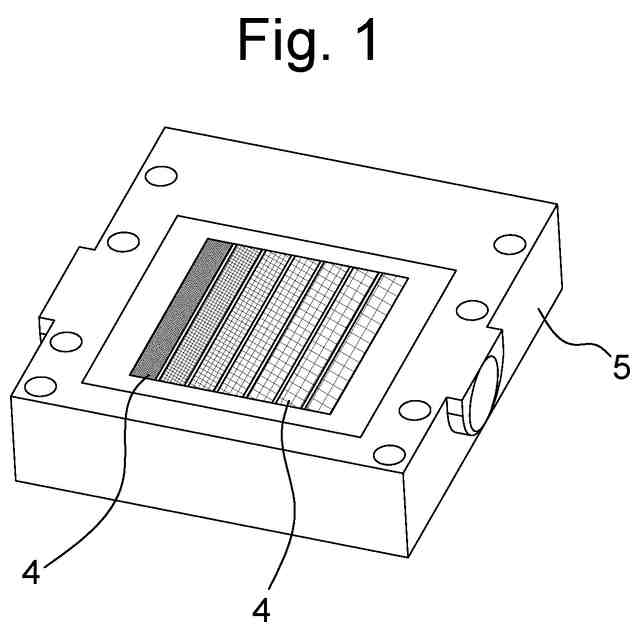

・区画（４）が取り付けられた充填シュー（５）を準備するステップと、
・前記第１のセラミック材料（２）及び前記第２のセラミック材料（３）が異なる重量比で混合された複数の混合材料（２０、２１、２２、２３、２４）を、所望の色のグラデーションを形成するように前記重量比を変えながら準備するステップと、
・前記材料を前記重量比に従って昇順又は降順で前記充填シューの区画内に堆積させるステップと、

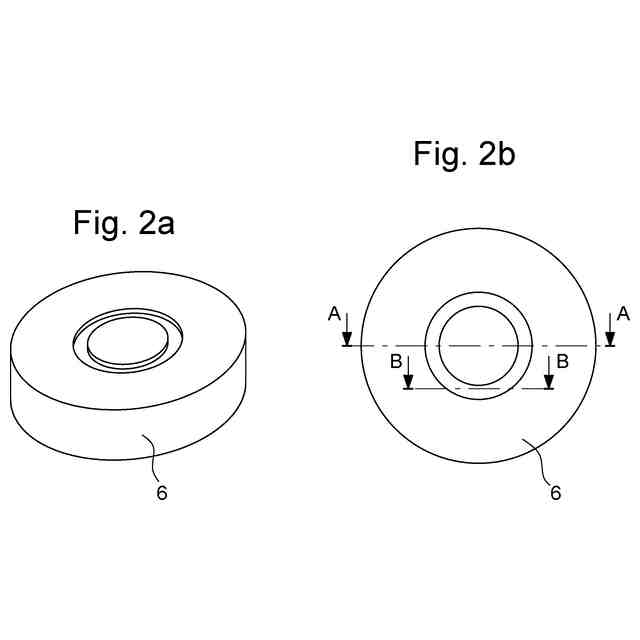

・前記充填シュー（５）にインプレッション（６）を準備するステップと、

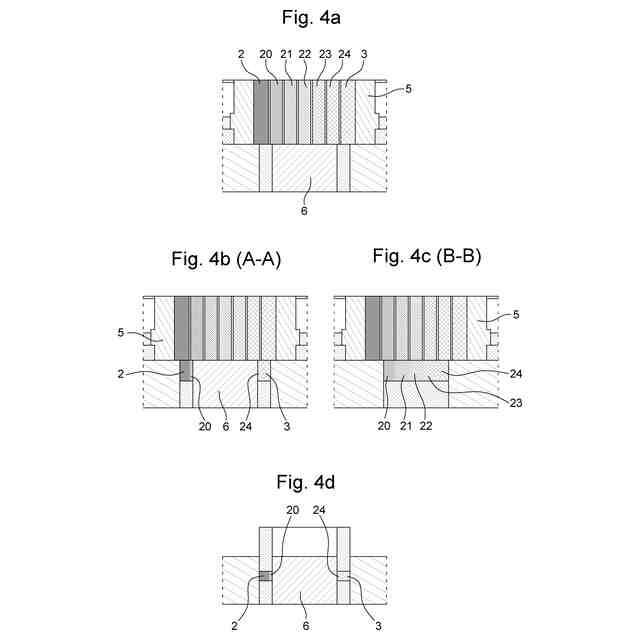

・前記充填シュー（５）内に堆積させた前記混合材料で前記インプレッション（６）を充填するステップと、
・グリーン体（７）を形成するために前記充填シューを除去して前記混合材料を圧縮成形するステップと、
・ブラウン体を得るために前記グリーン体（７）を脱脂するステップと、
・ブランク部品を形成するために前記ブラウン体を焼結するステップと、
・色のグラデーションを有するセラミック部品（１）を得るために得られた前記ブランク部品（８）を機械加工するステップと
を含む方法。
続きを表示（約 840 文字）【請求項２】
前記第１のセラミック材料（２）及び前記第２のセラミック材料（３）は、酸化ジルコニウム粉末、酸化アルミニウム粉末、窒化チタン粉末、窒化ケイ素粉末、炭化チタン粉末、炭化クロム粉末、炭化タングステン粉末又はこれらの粉末のうち少なくとも２つの混合物のいずれかを含むことを特徴とする、請求項１に記載の製造方法。
【請求項３】
前記第１のセラミック材料（２）及び前記第２のセラミック材料（３）はそれぞれ、前記第１のセラミック材料（２）及び前記第２のセラミック材料（３）に異なる色を与える異なる顔料を含むことを特徴とする、請求項１に記載の製造方法。
【請求項４】
前記顔料は金属酸化物又はスピネルであることを特徴とする、請求項１に記載の方法。
【請求項５】
前記顔料は、酸化クロム、酸化コバルト、酸化鉄、酸化チタン、酸化マンガン、酸化モリブデン、酸化セリウム、酸化バナジウム、酸化亜鉛、酸化アルミニウム又はこれらの酸化物の混合物から選択されることを特徴とする、請求項４に記載の方法。
【請求項６】
前記顔料は、コバルト／鉄／クロムスピネル又はコバルト／アルミニウムスピネルであることを特徴とする、請求項４に記載の方法。
【請求項７】
前記第１のセラミック粉末（２）及び前記第２のセラミック粉末（３）はそれぞれバインダを含むことを特徴とする、請求項１に記載の方法。
【請求項８】
前記脱脂するステップは熱脱脂から成ることを特徴とする、請求項７に記載の方法。
【請求項９】
前記焼結するステップは、１，２００℃から１，８００℃の間の温度で３０分間から２０時間行われることを特徴とする、請求項１に記載の方法。
【請求項１０】
前記焼結するステップは、酸化又は還元環境で行われることを特徴とする、請求項１に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明はセラミック部品に関する。より詳細には、本発明は、時計部品を装飾するために色の連続的な変化を形成する異なる色の複数のセラミック材料の一軸加圧成形によって作られるベゼルなどの時計部品に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
セラミック又はサーメット製の時計部品は、一般に、材料の注入を含む方法、又は材料の一軸加圧成形又は静水圧プレス成形とその後の焼結を含む方法によって得られる。これらの部品は、多くの場合、部品の残りの部分とは異なる色のベゼル上のインデックスや数字などの装飾、又は単に全体にツートンカラーの（２色を組み合わせた）装飾を特徴とする。装飾要素は、一般に、焼結されたブランク部品にろう付け又は接着される。ブランク部品と装飾要素との間のこの機械的な組み立ては、コストがかかり、実施が複雑になる可能性がある。
【０００３】
この機械的な組み立ての代替案は、機械加工後に装飾を形成することを意図した色を有する異なる色の複数の材料を注入することによって、ブランク部品を製造することである。しかしながら、異なる色のセラミック又はサーメット製の部品を製造することは複雑なプロセスである。実際、焼結中に最大３０％の大幅な収縮が観察される。収縮率は、材料の選択や注入される材料の量など、いくつかの要因によって決まる。バイインジェクション法又はより一般的なマルチインジェクション法では、焼結中に収縮差が生じ、様々な材料の接合部で分離が生じる可能性がある。
【０００４】
この欠点を改善するために、特許文献１は、グリーン体を形成し、焼結前にこのグリーン体の一部を、顔料として機能する金属を含む溶液に含浸させることを提案している。しかしながら、この方法の欠点は、着色部分全体にわたって均一な色を得るのが難しいことである。
また、特許文献２には、色の連続的な変化を有するセラミック材料を得て歯科補綴物を形成する方法が記載されている。しかしながら、このような方法は、一般に時間がかかりかつ要求の厳しい、静水圧プレス成形を使用する。さらに、このような方法は、大量生産のために工業的に適用することができない。
【先行技術文献】
【特許文献】
【０００５】
欧州特許出願公開第２７４６２４３号明細書
欧州特許出願公開第２９６５７１３号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は、色のグラデーションを有するセラミック部品を得るための新しい一軸加圧成形法を提供することにより、上記の欠点を改善することを目的とする。
【課題を解決するための手段】
【０００７】
この目的のため、本発明は、色のグラデーションを有するセラミック部品を製造する方法に関する。
【０００８】
より具体的には、本発明による部品を製造する方法は、
・少なくとも第１のセラミック材料及び第２のセラミック材料を準備するステップであって、第１のセラミック材料は第２のセラミック材料と色が異なるステップと、
・区画が取り付けられた充填シューを準備するステップと、
・第１のセラミック材料及び第２のセラミック材料が異なる重量比で混合された複数の混合材料を、所望の色のグラデーションを形成するために重量比を変えながら準備するステップと、
・材料を重量比に従って昇順又は降順で充填シューの区画内に堆積させるステップと、
・充填シューにインプレッションを準備するステップと、
・充填シュー内に堆積させた混合材料でインプレッションを充填するステップと、
・グリーン体を形成するために充填シューを除去して混合材料を一軸加圧成形するステップと、
・ブラウン体を得るためにグリーン体を脱脂するステップと、
・ブランク部品を形成するためにブラウン体を焼結するステップと、
・色のグラデーションを有するセラミック部品を得るために得られたブランク部品を機械加工するステップと
を含む。
【０００９】
本発明はまた、この製造方法から得られるセラミック部品に関する。
【００１０】
本発明の他の有利な変形例によれば、
・第１のセラミック材料及び第２のセラミック材料は、酸化ジルコニウム粉末、酸化アルミニウム粉末、窒化チタン粉末、窒化ケイ素粉末、炭化チタン粉末、炭化クロム粉末、炭化タングステン粉末又はこれらの粉末のうち少なくとも２つの混合物のいずれかを含む。
・第１のセラミック材料及び第２のセラミック材料はそれぞれ、第１のセラミック材料及び第２のセラミック材料に異なる色を与える異なる顔料を含む。
・顔料は金属酸化物又はスピネルである。
・顔料は、酸化クロム、酸化コバルト、酸化鉄、酸化チタン、酸化マンガン、酸化モリブデン、酸化セリウム、酸化バナジウム、酸化亜鉛、酸化アルミニウム又はこれらの酸化物の混合物から選択される。
・顔料は、コバルト／鉄／クロムスピネル又はコバルト／アルミニウムスピネルである。
・第１のセラミック粉末及び第２のセラミック粉末はそれぞれバインダを含む。
・脱脂するステップは熱脱脂から成る。
・焼結するステップは、１，２００℃から１，８００℃の間の温度で３０分間から２０時間行われる。
・焼結するステップは、酸化又は還元環境で行われる。
（【００１１】以降は省略されています）
