発明の名称携行型時計ムーブメントの測定用支持体
出願人オメガ・エスアー
代理人個人
主分類G04D 7/12 20060101AFI20250311BHJP(時計)
要約【課題】携行型時計ムーブメントのための測定用支持体において、ピエゾセンサーを保持する手法、周辺ノイズに対する感度を低くする手法を提供する。
【解決手段】制御メンバー410又は支持ゾーン301を半径方向Dにおいて支持する半径方向支持体を構成するように設計される、携行型時計ムーブメントのための測定用支持体500に関し、制御メンバー410又は支持ゾーン301は、携行型時計ムーブメント400を含む携行型時計ヘッド300を含むか、又はテストキャップ200に囲まれた携行型時計ムーブメント400を含み、制御メンバー410又は支持ゾーン301は、携行型時計ヘッド300又はキャップ200の応力下において測定用支持体500に半径方向に支持される位置にあり、測定用支持体500は、半径方向Dにおいて接触する単一の接触箇所530、又は半径方向Dに対し対称である横方向における一対の接触箇所540を介して支持する。

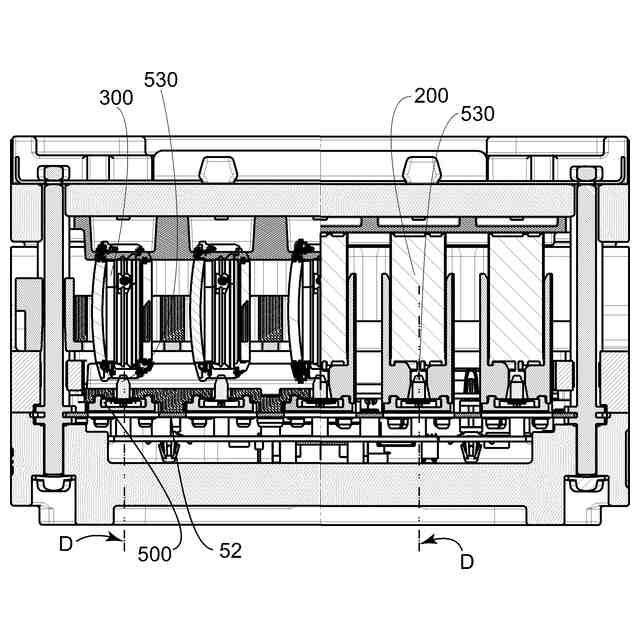

【選択図】図1
特許請求の範囲【請求項１】
制御メンバー（４１０）又は支持ゾーン（３０１）を半径方向（Ｄ）において支持する半径方向支持体を構成するように設計されている、携行型時計ムーブメントのための測定用支持体（５００）であって、
前記制御メンバー（４１０）又は前記支持ゾーン（３０１）は、携行型時計ムーブメント（４００）を含む携行型時計ヘッド（３００）を含むか、又はテスト用キャップ（２００）に囲まれた携行型時計ムーブメント（４００）を含み、
前記制御メンバー（４１０）又は前記支持ゾーン（３０１）は、前記携行型時計ヘッド（３００）又は前記キャップ（２００）の応力下において前記測定用支持体（５００）に半径方向において支持される位置にあり、

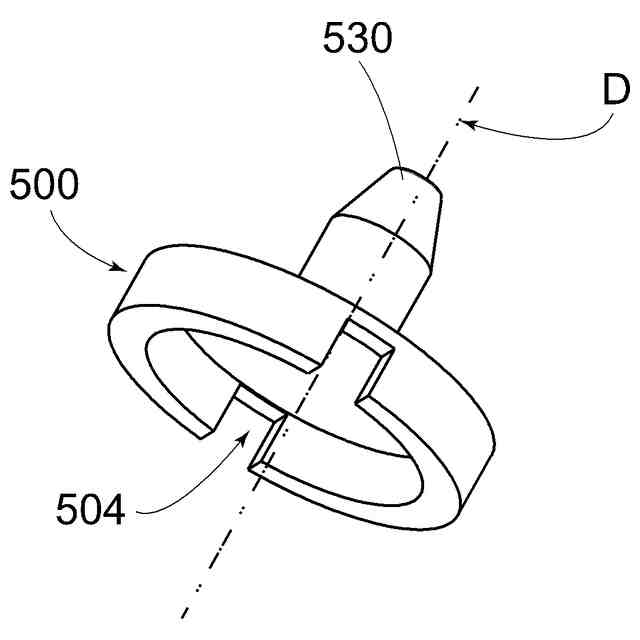

前記測定用支持体（５００）は、半径方向（Ｄ）において接触する単一の接触箇所（５３０）、又は半径方向（Ｄ）に対して対称である横方向における一対の接触箇所（５４０）を介して支持する
ことを特徴とする測定用支持体（５００）。
続きを表示（約 1,600 文字）【請求項２】

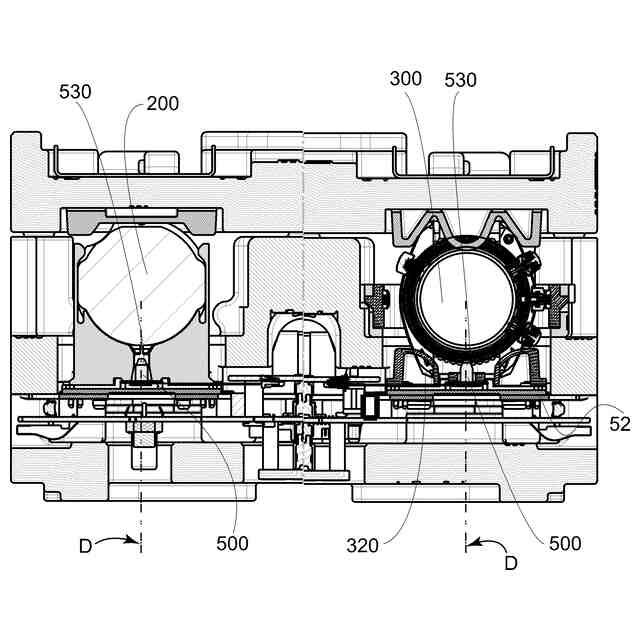

前記測定用支持体（５００）は、半径方向（Ｄ）における前記単一の接触箇所（５３０）を介して支持し、

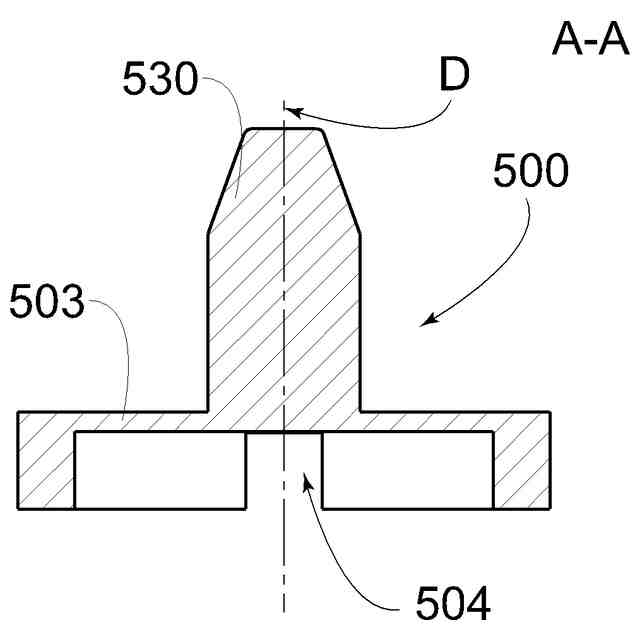

前記測定用支持体（５００）は、前記単一の接触箇所（５３０）の反対側にて半径方向（Ｄ）に実質的に垂直に延在しているプリント回路（５２）を含み、
半径方向（Ｄ）における前記単一の接触箇所（５３０）の長さは、前記携行型時計ヘッド（３００）にあるホーン（３２０）と前記プリント回路（５２）の間の接触を防ぐように計算される最小の長さよりも大きい
ことを特徴とする請求項１に記載の測定用支持体（５００）。
【請求項３】

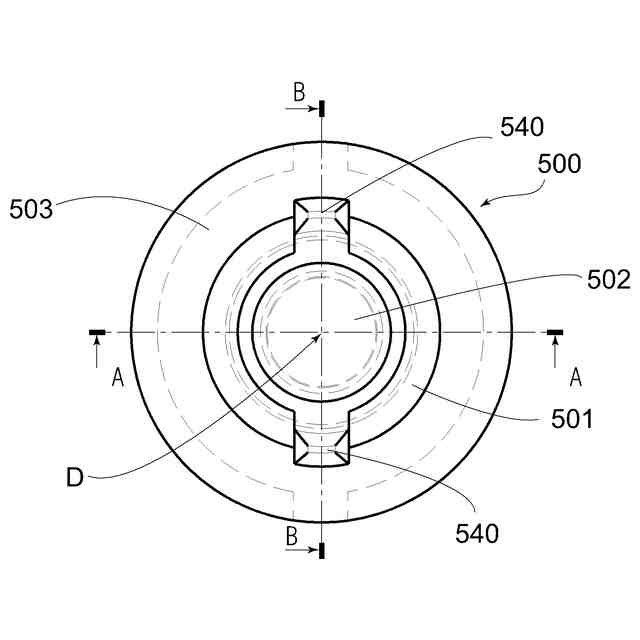

前記測定用支持体（５００）には、半径方向（Ｄ）に対して対称である横方向における一対の接触箇所（５４０）がある
ことを特徴とする請求項１に記載の測定用支持体（５００）。
【請求項４】

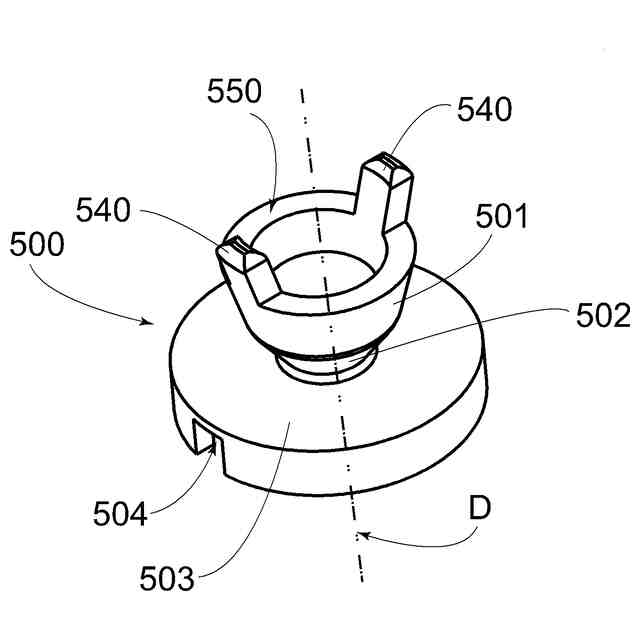

前記測定用支持体（５００）には、逆さベル状の口（５０１）があり、
前記口（５０１）の最も広い開いている側は、検査対象の前記キャップ（２００）又は前記携行型時計ヘッド（３００）の方を向いており、
前記口（５０１）は、ベース（５０３）と一体的となっている、より質量があるコンセントレーター部分（５０２）の方へと振動を導くように構成しており、
前記ベース（５０３）の下に、前記キャップ（２００）又は携行型時計ヘッド（３００）に囲まれた携行型時計ムーブメント（４００）のレート及び／又は振幅を得るように構成している測定センサー（５１０）が、前記測定用支持体（５００）が前記キャップ（２００）又は前記携行型時計ヘッド（３００）に対向するように応力下で配置される位置において、保持され、
前記横方向における一対の接触箇所（５４０）は、前記口（５０１）の幾何学的な続き部分にあり、

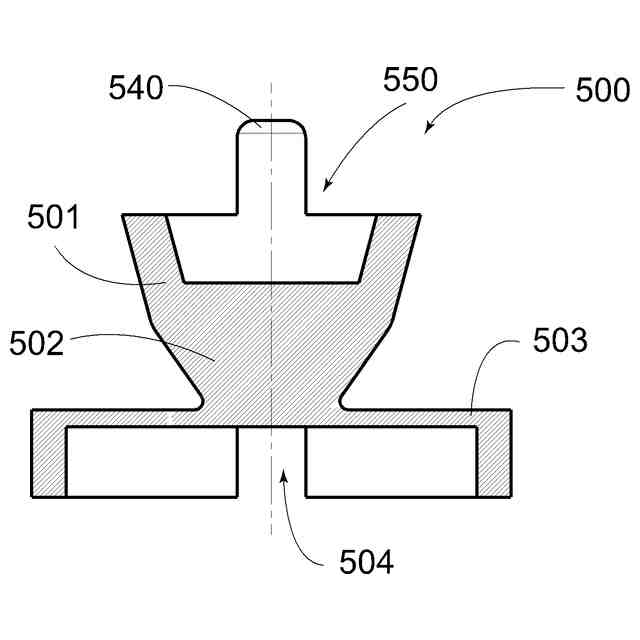

前記口（５０１）には、前記横方向に離間する接触箇所（５４０）の間に、前記携行型時計ヘッド（３００）にあるベゼル（３１０）の非接触通過を可能にするように構成しているくぼみ（５５０）がある
ことを特徴とする請求項３に記載の測定用支持体（５００）。
【請求項５】
前記口（５０１）の内側部分は、半径方向（Ｄ）に対して回転対称である、かつ／又は実質的にコーン状に対応する形である
ことを特徴とする請求項３に記載の測定用支持体（５００）。
【請求項６】

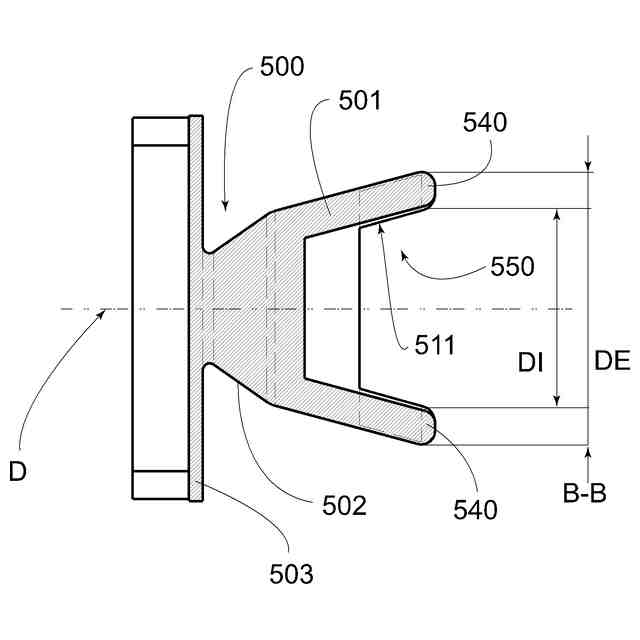

前記口（５０１）は、前記横方向に離間する接触箇所（５４０）の遠位端における最も開いた側において、測定対象の前記携行型時計ケース（３００）のホーン幅よりも小さい外径（ＤＥ）を有し、
測定対象の前記キャップ（２００）に囲まれる前記携行型時計ムーブメント（４００）の前記制御メンバー（４１０）の直径よりも大きい内径（ＤＩ）を有し、
前記口（５０１）又は前記横方向に離間する接触箇所（５４０）の内側支持面（５１１）は、前記制御メンバー（４１０）に当接して前記制御メンバー（４１０）を受けるように構成している
ことを特徴とする請求項４に記載の測定用支持体（５００）。
【請求項７】
前記制御メンバー（４１０）は、リュウズである
ことを特徴とする請求項１に記載の測定用支持体（５００）。
【請求項８】

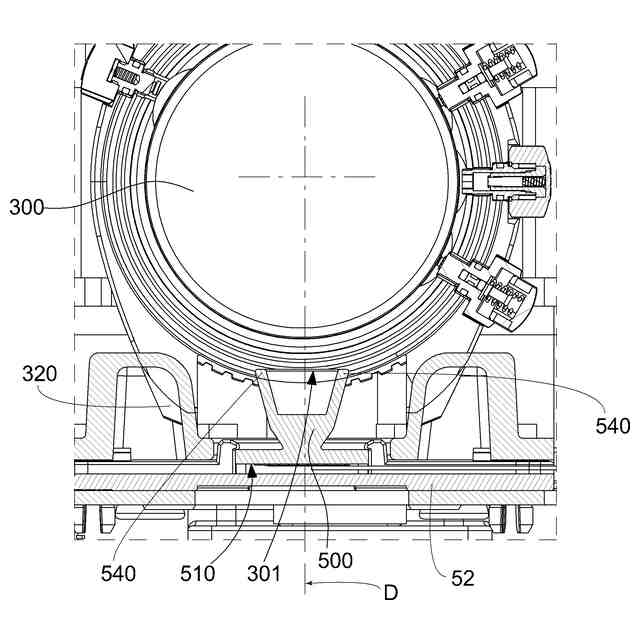

前記支持ゾーン（３０１）は、前記携行型時計ヘッド（３００）にあるケースミドル部の端面である
ことを特徴とする請求項１に記載の測定用支持体（５００）。
【請求項９】
前記測定センサー（５１０）は、ピエゾセンサーである
ことを特徴とする請求項１に記載の測定用支持体（５００）。
【請求項１０】
前記測定センサー（５１０）は、ベース（５０３）との接触面全体に、シアノアクリレート接着剤で接着される
ことを特徴とする請求項１に記載の測定用支持体（５００）。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、携行型時計（例、腕時計、懐中時計）のヘッド又はキャップが応力下で測定用支持体に支持される半径方向支持位置に、制御メンバー又は支持ゾーンの、半径方向における、半径方向支持体を構成する、携行型時計ムーブメントのための測定用支持体に関し、前記制御メンバー又は前記支持ゾーンは、携行型時計ムーブメントを含む携行型時計ヘッドによって構成し、又はテスト用キャップに囲まれた携行型時計ムーブメントによって構成する。
続きを表示（約 1,300 文字）【０００２】
本発明は、携行型時計ムーブメントを監視する分野、特に、機械式ムーブメントのレート（歩度）及び／又は振幅を監視する分野、に属する。
【背景技術】
【０００３】
携行型時計ムーブメントのレート及び／又は振幅の監視及び測定をするために、音響的監視を行って、（キャップに取り付けられたり、携行型時計ヘッドにおいてケースに入れられたりする）キャリバーのエスケープが発した音を捕捉して、ムーブメントのレートと振幅を測定することが知られている。
【０００４】
ムーブメントや携行型時計が発する音（振動）を測定する方法はたくさんある。例えば、接触マイクロフォン、オーバーヘッドマイクロフォン、又はレーザー振動計のような光学システムはすべて可能である。
【０００５】
オーバーヘッドマイクロフォンは、周辺ノイズに敏感すぎ、測定デバイス内部のノイズにも敏感すぎる。携行型時計の製造の際に、ムーブメントを１０個単位のバッチでテストすることがよくある。１０個のムーブメントが同時に動作している場合、各マイクロフォンは、その専用のムーブメントの音を聞くだけで済み、すぐ隣のムーブメントの音は聞く必要はない。
【０００６】
レーザー振動計が実験室において用いられているが、大量生産アプリケーションにはあまりにも高価で複雑で面倒である。また、振動や環境変動に非常に敏感である。
【０００７】
完全なバッチを処理するためにムーブメントをケースに搭載するために、ＬＥＤなどによる発光と反射信号分析を用いた光学的手法が適しているが、戻り信号が非常に弱く、実質的に知覚できず、上と同様に周辺ノイズから隔離することが難しい。また、この手法は、ムーブメントを保持するケースや関連するセンサーのようなポータブルなシステムにとっては、用いるエネルギーが大きすぎる。
【０００８】
このような測定には、一般的に、接触マイクロフォンとして用いられるピエゾ素子を備えるセンサーを用いる。ピエゾ素子には、様々なタイプと形状のものがある。ピエゾ素子は、典型的には、バー又はディスクの形態で入手可能である。そして、シングルタイプ又はバイモルフタイプ（２つのピエゾ素子が重なっているもの）のものがある。バイモルフバーは、先験的に、はるかに敏感であるが、接触が複雑であり、とりわけはるかに高価である。
【０００９】
ピエゾセンサーを使う場合、固定されたベンチ上では前記のような監視は難しくないが、ピエゾセンサーを使う場合であっても、動く物体、例えば、キャップ上にあったり、ケース内にて取り付けられた携行型時計ヘッド上にあったり、ロボットなどによって操作されるものであったり、製造ラインや制御ライン上にあったりするもの、に対して行うことはもっと難しい。
【００１０】
なぜなら、ピエゾ素子は脆弱な素子であるためである。音を直接捕捉したい物を直接押すと、その物を損傷させてしまう可能性がある。可能なかぎり機械的応力を与えることを避ける必要がある。
（【００１１】以降は省略されています）
