公開番号2025083605
公報種別公開特許公報(A)
公開日2025-06-02
出願番号2023197048
出願日2023-11-21
発明の名称電子機器及び電子時計
出願人カシオ計算機株式会社
代理人弁理士法人光陽国際特許事務所
主分類G04G 17/00 20130101AFI20250526BHJP(時計)
要約【課題】複数の導電性部材を備える場合にも、まとめてGNDへの導通経路を確保する。
【解決手段】電子機器である時計100が、ケース1に外装される第1の金属部品及び第2の金属部品と、ケース1の外側において第1の金属部品及び第2の金属部品と電気的に接続される第1の端子板である外部端子板8と、ケース1の内部に設けられ、GNDとして機能するGND機能部としての圧電発音ユニット4の振動板42と、を備えており、第1の端子板である外部端子板8は、GND機能部としての振動板42と電気的に接続されている。
【選択図】図1
特許請求の範囲【請求項１】
ケースに外装される第１の金属部品及び第２の金属部品と、
前記ケースの外側において前記第１の金属部品及び前記第２の金属部品と電気的に接続される第１の端子板と、
前記ケースの内部に設けられ、前記第１の端子板と電気的に接続されるＧＮＤ機能部と、
を備える、
ことを特徴とする電子機器。
続きを表示（約 1,100 文字）【請求項２】
前記ケースに外装される第３の金属部品及び第４の金属部品と、
前記ケースの外側において前記第３の金属部品及び前記第４の金属部品と電気的に接続される第２の端子板と、
を備え、
前記ＧＮＤ機能部は、前記第２の端子板と電気的に接続される、
ことを特徴とする請求項１に記載の電子機器。
【請求項３】
前記第１の金属部品、前記第２の金属部品、前記第３の金属部品及び前記第４の金属部品の夫々は、金属ベゼル、金属ボタン及び金属ボタンパイプの何れかを含む、
ことを特徴とする請求項２に記載の電子機器。
【請求項４】
前記金属ボタンは、ボタン頭部と、一端側が前記ボタン頭部に連結され他端側がコイルばね部材に挿通された軸部と、を備え、
前記金属ボタンは、前記コイルばね部材及び前記金属ボタンパイプを介して前記端子板と電気的に接続される、
ことを特徴とする請求項３に記載の電子機器。
【請求項５】
前記第１の金属部品及び前記第２の金属部品は、前記第１の端子板を介して締結部材により前記ケースに取り付けられている、
ことを特徴とする請求項１に記載の電子機器。
【請求項６】
前記第３の金属部品及び前記第４の金属部品は、前記第２の端子板を介して締結部材により前記ケースに取り付けられている、
ことを特徴とする請求項２に記載の電子機器。
【請求項７】
前記ケース内にはアンテナが設けられている、
ことを特徴とする請求項１に記載の電子機器。
【請求項８】
前記ＧＮＤ機能部は、金属板部材からなる振動板である、
ことを特徴とする請求項１に記載の電子機器。
【請求項９】
ケースに外装される第１の金属部品及び第２の金属部品と、
前記ケースの外側において前記第１の金属部品及び前記第２の金属部品と電気的に接続される第１の端子板と、
前記ケースの内部に設けられ、前記第１の端子板と電気的に接続されるＧＮＤ機能部と、
を備える、
ことを特徴とする電子時計。
【請求項１０】
前記ケースに外装される第３の金属部品及び第４の金属部品と、
前記ケースの外側において前記第３の金属部品及び前記第４の金属部品と電気的に接続される第２の端子板と、
を備え、
前記ＧＮＤ機能部は、前記第２の端子板と電気的に接続される、
ことを特徴とする請求項９に記載の電子時計。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電子機器及び電子時計に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、時計等の電子機器には金属等の導電性材料で形成された各種の部材が設けられている。
例えば、特許文献１には、導電性材料より成るボタンから回路基板上に形成された配線パターンまでの間にゼブラ型コネクタを介して導電経路を形成し、ボタンのプッシュ操作により、ゼブラ型コネクタの導電ゴム部を通じて、回路基板上に形成された配線パターンとボタンとを導通させるスイッチ構造が記載されている。
【０００３】
また近時時刻修正等のためにＧＰＳ信号を受信可能なアンテナ等を備える電子機器も多く存在している。
【先行技術文献】
【特許文献】
【０００４】
実開昭５３－６２６７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
金属等の導電性部材を電子機器の外部に搭載すると、電子機器内のアンテナ感度に影響を与えてしまうという問題がある。アンテナ感度への影響をなくすためには、金属等の導電性部材をＧＮＤに導通させ、電位差をゼロの状態とすることが求められる。
しかしながら、各部材それぞれにＧＮＤに導通させる導電経路を個別に設けることは電子機器の構成を複雑化させ、部材の配置等の制約も大きくなってしまう。この点特許文献１には、複数の導電性部材をＧＮＤに導通させる構成については何ら言及されていない。
【０００６】
本発明はこうした課題を解決するためのものであり、複数の導電性部材を備える場合にもまとめてＧＮＤへの導通経路を確保することができる電子機器及び電子時計を提供することを目的とするものである。
【課題を解決するための手段】
【０００７】
前記課題を解決するために、本発明に係る電子機器は、
ケースに外装される第１の金属部品及び第２の金属部品と、
前記ケースの外側において前記第１の金属部品及び前記第２の金属部品と電気的に接続される第１の端子板と、
前記ケースの内部に設けられ、前記第１の端子板と電気的に接続されるＧＮＤ機能部と、
を備えることを特徴とする。
【発明の効果】
【０００８】
本発明によれば、複数の導電性部材を備える場合にもまとめてＧＮＤへの導通経路を確保することができる。
【図面の簡単な説明】
【０００９】

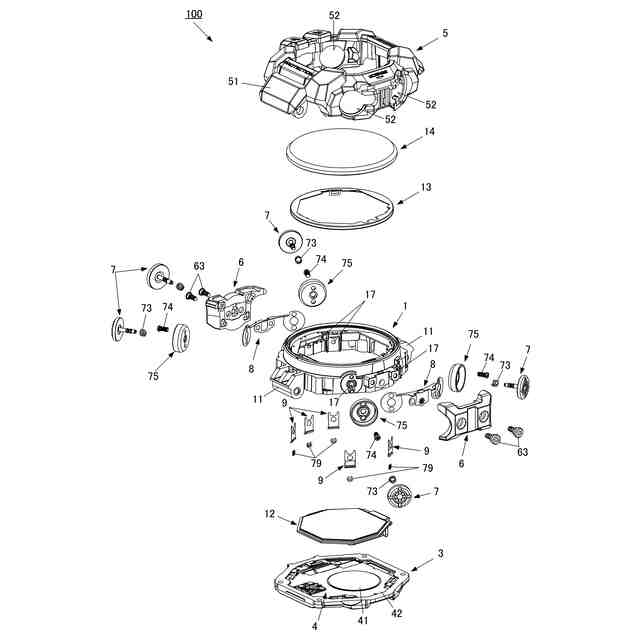

実施形態に係る時計の要部分解斜視図である。

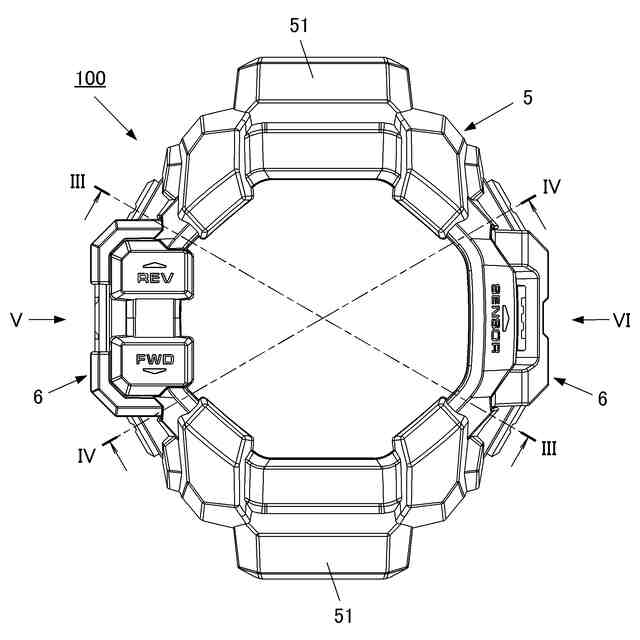

図１に示す時計の正面図である。

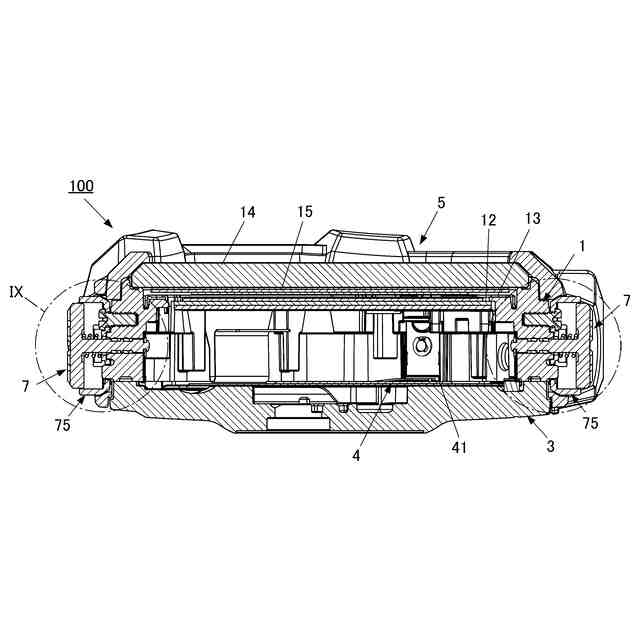

図２における時計のIII-III線に沿う要部断面図である。

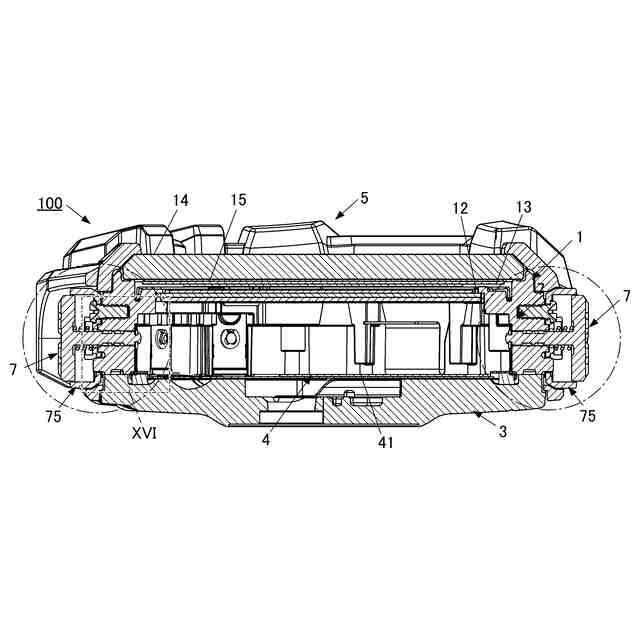

図２における時計のIV-IV線に沿う要部断面図である。

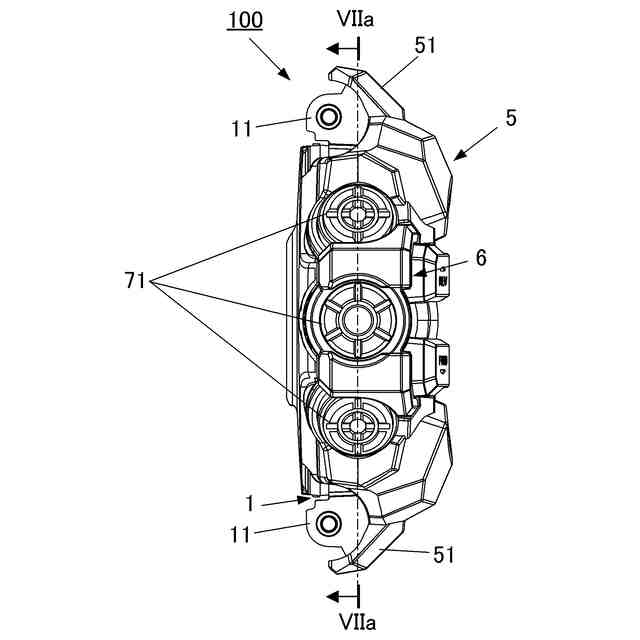

図２における矢視V方向から見た時計の側面図である。

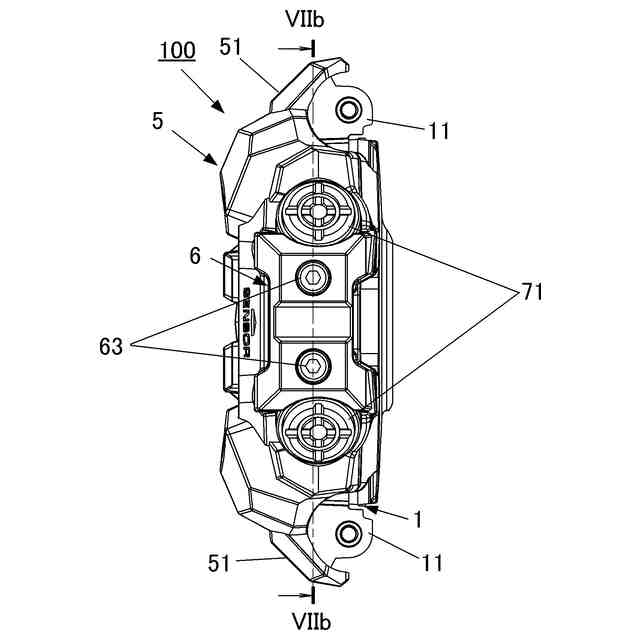

図２における矢視VI方向から見た時計の側面図である。

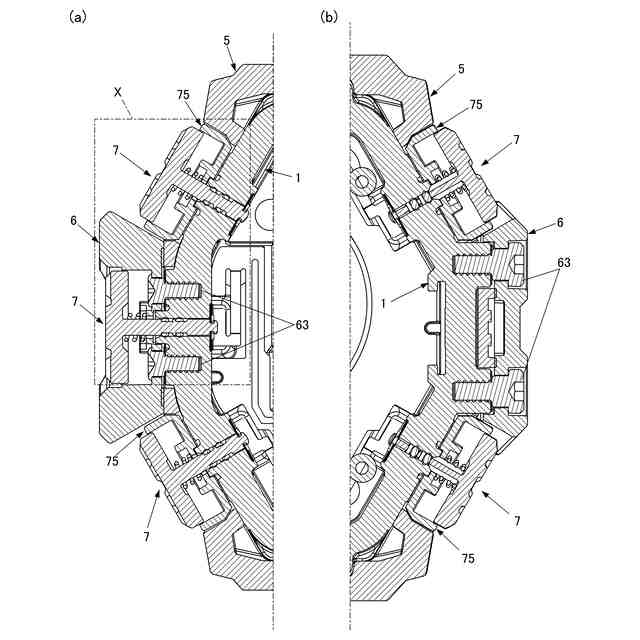

（ａ）は、図５におけるVIIａ-VIIａ線に沿う要部断面図であり、（ｂ）は、図６におけるVIIｂ-VIIｂ線に沿う要部断面図である。

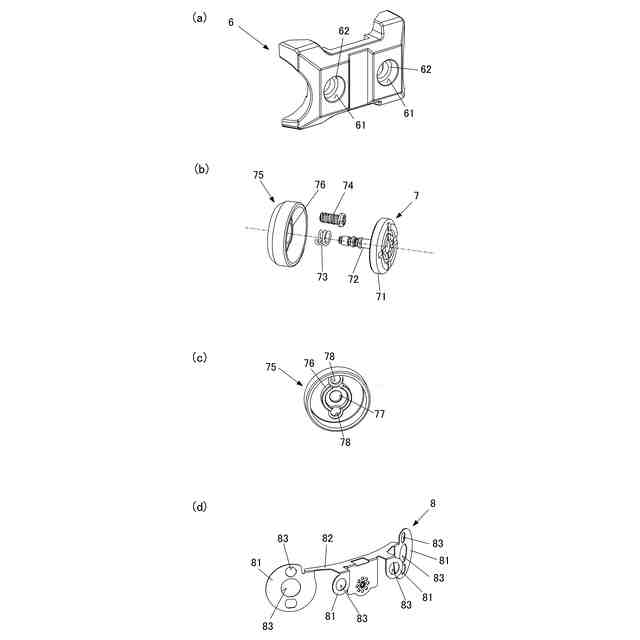

（ａ）は、実施形態における金属ベゼルの斜視図である。（ｂ）は、実施形態に係る金属ボタン部分の要部分解斜視図である。（ｃ）は、（ｂ）に示す金属ボタンパイプの斜視図である。（ｄ）は、実施形態における外部端子板の斜視図である。

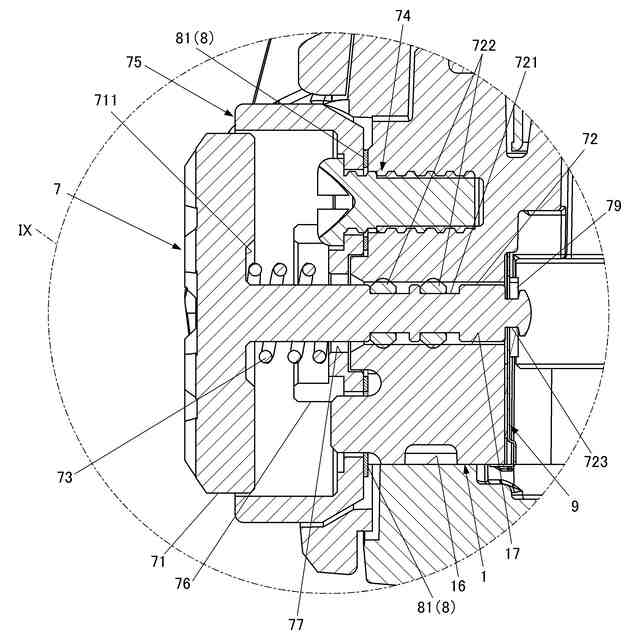

図３において一点鎖線で囲むIX部分の拡大断面図である。
図７（ａ）において一点鎖線で囲むX部分の拡大断面図であり、（ａ）は、金属ベゼルに負荷がかかっていない状態を示し、（ｂ）は、金属ベゼルに負荷がかかった状態を示している。
実施形態における裏蓋部材の平面図である。
図１１に示す裏蓋部材の要部分解斜視図である。
実施形態における圧電発音ユニットの要部斜視図である。
図１１における裏蓋部材のXIV-XIV線に沿う要部断面図である。
実施形態における内部端子板の斜視図である。
図４において一点鎖線で囲むXVI部分の拡大断面図である。
図１６に示すのと同じ部分に、一変形例に係る内部端子板を適用した例を示す拡大断面図である。
【発明を実施するための形態】
【００１０】
図面を参照しつつ、本発明に係る電子機器（電子時計）の一実施形態について説明する。本実施形態では電子機器（電子時計）が使用者の腕に装着して用いられる腕時計（以下単に「時計１００」とする）である場合を例示して説明する。
なお、以下に述べる実施形態には、本発明を実施するために技術的に好ましい種々の限定が付されているが、本発明の範囲を以下の実施形態及び図示例に限定するものではない。
（【００１１】以降は省略されています）
