公開番号2025067550
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2023177621
出願日2023-10-13
発明の名称時計
出願人カシオ計算機株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類G04B 19/30 20060101AFI20250417BHJP(時計)
要約【課題】時計としてのデザイン性及び高級感を保ちつつ、表示部を十分に照明できる時計を提供すること。
【解決手段】発光部材と、見切り部材とを備える。発光部材は、略環状をしている。見切り部材は、上方からの平面視において少なくとも一部が発光部材を覆い、下部において自機の外側から内側に延びるにつれ上方へ傾斜する斜面を有する。見切り部材の斜面は、上下方向と直交する平面方向からの断面視において、直線形状を有する第1斜面部と、第1斜面部よりも下方側にあって曲線形状を有する第2斜面部と、を含む。
【選択図】図4
特許請求の範囲【請求項１】
略環状の発光部材と、
上方からの平面視において少なくとも一部が前記発光部材を覆い、下部において自機の外側から内側に延びるにつれ上方へ傾斜する斜面を有する略環状の見切り部材と、を備え、
前記見切り部材の前記斜面は、上下方向と直交する平面方向からの断面視において、直線形状を有する第１斜面部と、前記第１斜面部よりも下方側にあって曲線形状を有する第２斜面部と、を含む、
時計。
続きを表示（約 850 文字）【請求項２】
前記見切り部材の上部において、自機の外側から内側に延びるにつれ下方へ傾斜する第３斜面部を有する少なくとも１つの反射部材を備え、
前記第３斜面部は、鏡面を有する、
請求項１記載の時計。
【請求項３】
前記第３斜面部の平面方向とのなす角度は、４５－６０°である、
請求項２に記載の時計。
【請求項４】
前記反射部材は、上方からの平面視における前記見切り部材の周方向に沿って等間隔で配置されている、
請求項２に記載の時計。
【請求項５】
前記反射部材は、上方からの平面視における前記見切り部材の周方向に沿って等間隔で配置された１２個の時字である、
請求項４に記載の時計。
【請求項６】
前記見切り部材の上部かつ１２個の前記時字の夫々の間の領域に、光吸収層を有する、
請求項５に記載の時計。
【請求項７】
前記反射部材は、上下方向と平面方向とのなす面に沿った側面部を有し、
前記側面部は、鏡面を有する、
請求項２記載の時計。
【請求項８】
前記発光部材の上方かつ前記反射部材の下方において、外周フレーム、内周フレーム及び文字部を残して上下方向に沿って貫通した、略環状の日車を備え、
前記反射部材の少なくとも一部は、上方からの平面視において前記日車を覆うように前記見切り部材よりも自機の内側に張り出している、
請求項２に記載の時計。
【請求項９】
前記発光部材は、上部に略環状の集電電極を少なくとも有し、
前記集電電極は、上方からの平面視において前記第２斜面部に重なる位置に配置される、
請求項８に記載の時計。
【請求項１０】
前記日車の前記外周フレームの外径は、前記集電電極の内径よりも小さい、
請求項９に記載の時計。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、時計に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
暗い場所でも文字板等の表示部が見えるようにするために、発光ダイオード（ＬＥＤ）等の光源によって表示部を照明する機能を有した時計が知られている（例えば、特許文献１）。このような機能を有する時計において、光源のうち特に発光強度の強い箇所が直接的にユーザから見えやすい位置にあると、強い発光により時刻を視認しづらく、さらに時計としてのデザイン性又は高級感が損なわれてしまうため、発光強度の強い箇所は可能な限りユーザから見えない位置に配置することが好ましい。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－１５５５９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一方で、光源のうち特に発光強度の強い箇所をユーザから見えにくい位置に配置してしまうと、光路が遮られやすくなるため、表示部分（表示部）を十分に照明することが困難になるという問題があった。
【０００５】
本開示は、表示部分を十分に照明できる時計を提供する。
【課題を解決するための手段】
【０００６】
一態様に係る時計は、発光部材と、見切り部材とを備える。発光部材は、略環状をしている。見切り部材は、上方からの平面視において少なくとも一部が発光部材を覆い、下部において自機の外側から内側に延びるにつれ上方へ傾斜する斜面を有する。見切り部材の斜面は、上下方向と直交する平面方向からの断面視において、直線形状を有する第１斜面部と、第１斜面部よりも下方側にあって曲線形状を有する第２斜面部と、を含む。
【発明の効果】
【０００７】
本開示によれば、表示部分を十分に照明できる時計が提供される。
【図面の簡単な説明】
【０００８】
図１は、実施形態に係る時計の構成を示す平面図である。
図２は、実施形態における日車を上方から見た外観図である。
図３は、実施形態におけるソーラーパネルを上方から見た外観図である。

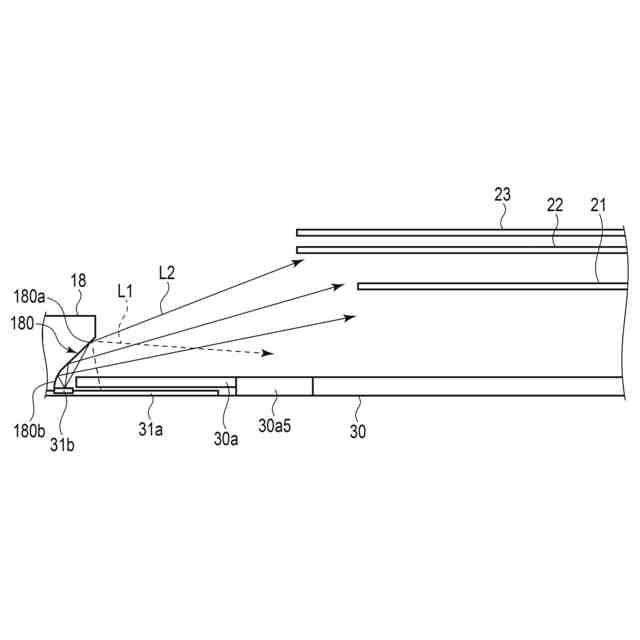

図４は、時計の内部構成の一部及びソーラーパネルからの光の光路の一部を示す模式図である。

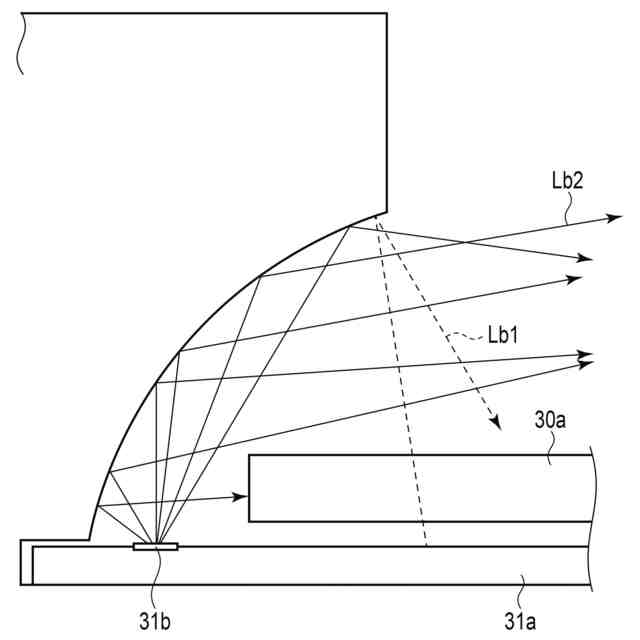

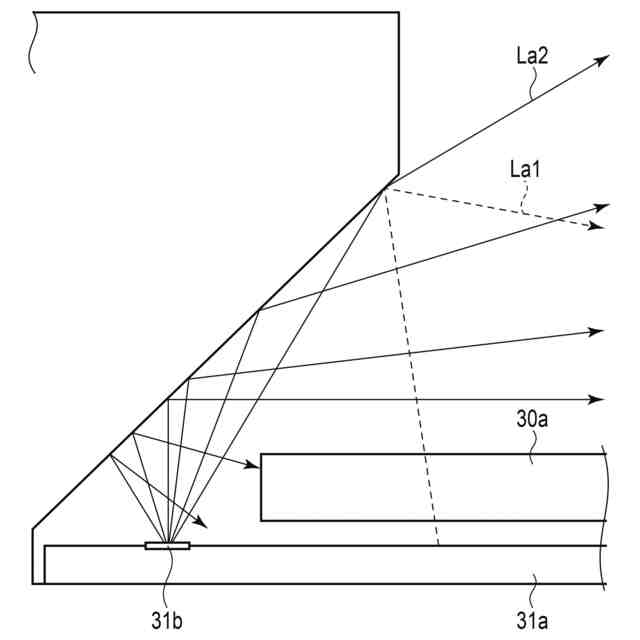

図５Ａは、見切り部材の斜面の形状の違いによるソーラーパネルの射出光に対する反射光の光路を比較して示した図である。
図５Ｂは、見切り部材の斜面の形状の違いによるソーラーパネルの射出光に対する反射光の光路を比較して示した図である。
図５Ｃは、見切り部材の斜面の形状の違いによるソーラーパネルの射出光に対する反射光の光路を比較して示した図である。
図６は、見切り部材で反射された光が時字でさらに反射された様子を示した図である。
【発明を実施するための形態】
【０００９】
以下、実施形態について図面を参照して説明する。図１は、実施形態に係る時計の構成を示す平面図である。図１は、時計の上方向（上方）から見た平面図である。以下、図１で示す時計の面を表（おもて）面として説明する。また、以降で説明する各図において示される時計の構成は、説明の都合上、適宜に拡大、縮小、省略されることがある。なお、実施形態における用語「環状」は、必ずしも「円環状」を意味するものではない。実施形態における用語「環状」は、閉じた形状であることを意味し、例えば矩形等の円環以外の形状も含み得る。また、実施形態における「水平方向」は、必ずしも地面に対する水平方向に限らず、時計を真横から見るような方向（平面方向）の意味も含み得る。
【００１０】
図１に示すように、時計１０は、例えばアナログ腕時計であり、外郭を構成するケース１１を備えている。ケース１１は、略環状のケースであって、その内部に時計モジュール３０を収納している、ケース１１の表側には保護ガラス（風防ガラス）２０が取り付けられている。保護ガラス２０は、少なくとも可視光帯域において比較的高い光透過率を有する無色透明なガラス部材であり、例えばサファイアガラスである。したがって、外部からの光（外光）は、保護ガラス２０を透過してケース１１の内部に入射し得る。
（【００１１】以降は省略されています）
