公開番号2025100742
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2025067115,2022546368
出願日2025-04-15,2021-01-29
発明の名称天体表示
出願人プレシフレックスエスアー
代理人個人,個人
主分類G04B 19/26 20060101AFI20250626BHJP(時計)
要約【課題】非電気的(例えば、電気的であろうがなかろうが、力学的、非電気的、非液晶、照光ピクセルは不使用だが光源は使用する)表示システム、及び方法/装置を提供する。
【解決手段】ディスプレイシステムであって、衣服の一部、宝飾品、腕時計、懐中時計のアイテム、またはその他のファッションアイテムとして、着用者/使用者が着用するアクセサリーに組み込まれるよう構成され、表示を照らすための電気的な光源を少なくとも1つ含む。光源は、起動されていない時には隠されている。

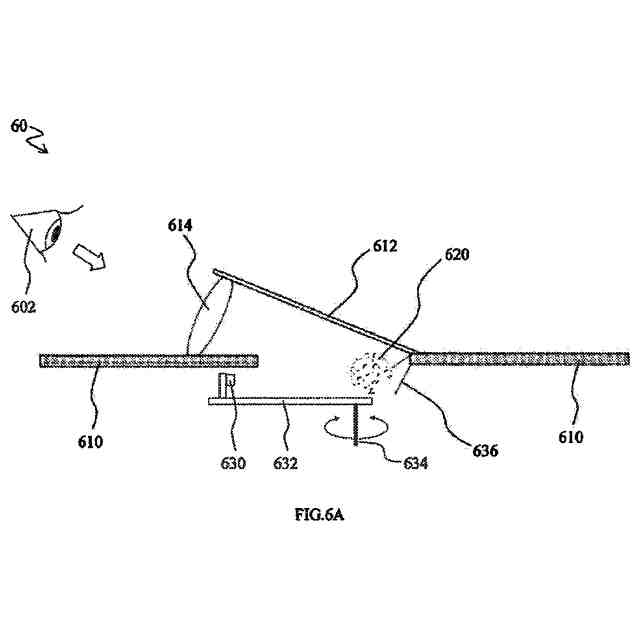

【選択図】図6A

特許請求の範囲【請求項１】
衣服の一部、宝飾品、腕時計（１０）、懐中時計のアイテム、またはその他のファッションアイテムとして、着用者／使用者が着用するアクセサリーに組み込まれるように構成されたディスプレイシステム（７０、８０）であって、
前記ディスプレイシステム（７０、８０）のディスプレイ（１２）は、カバー（７１０、８１０）内の開口部（７２０、８１２）を通して動的な情報または視覚アニメーションを表示するために前記ディスプレイシステム（７０、８０）の表面に配置され、前記ディスプレイシステム（７０、８０）はカバー（７１０、８１０）の下に隠され、
－ディスプレイ（１２）を照らすための少なくとも１つの電気的な光源（７３０、８３０）であって、起動されていない時には隠されている光源（７３０、８３０）と、
－カバー（７１０、８１０））の開口部（７２０、８１２）の中または下に配置され、彫刻または装飾が施された拡散窓（７２０、８２０）と、
－少なくとも１つの前記電気的な光源（７３０、８３０）と前記拡散窓（７２０、８２０）との間に配置された１つまたは２つの開口を有する回転マスク（７３２、８３２）であって、彫刻または装飾の照らされていない部分を表す前記拡散窓（７２０、８２０）の一部を被覆できる回転マスク（７３２、８３２）と、
を含むディスプレイシステム。
続きを表示（約 2,100 文字）【請求項２】
衣服の一部、宝飾品、腕時計（１０）、懐中時計のアイテム、またはその他のファッションアイテムとして、着用者／使用者が着用するアクセサリーに組み込まれるように構成されたディスプレイシステム（９０）であって、
前記ディスプレイシステム（９０）のディスプレイ（１２）は、カバー（９１０）内の開口部（９２０）を通して動的な情報または視覚アニメーションを表示するために前記ディスプレイシステム（９０）の表面に配置され、前記ディスプレイシステム（９０）はカバー（９１０）の下に隠され、
－ディスプレイ（１２）を照らすための２つの電気的な光源（９３０）であって、起動されていない時には隠されている光源（９３０）と、
－イメージを構成するための前記開口部（９２０）の下方に配置され、両側が２つの前記光源（９３０）に対向して互いに並び前記光源（９３０）に面する結合領域を示すように配置される拡散光ガイド（９３６）と、
－前記光源（９３０）の下に配置される軸を中心に回転することにより前記拡散光ガイド（９３６）の一部を隠すように配置された２つの回転マスク（９３２）と、
を含むディスプレイシステム。
【請求項３】
衣服の一部、宝飾品、腕時計（１０）、懐中時計のアイテム、またはその他のファッションアイテムとして、着用者／使用者が着用するアクセサリーに組み込まれるように構成されたディスプレイシステム（２１００）であって、
前記ディスプレイシステム（２１００）のディスプレイ（１２）は、カバー（２２００、２２０２）内の開口部（２２１０、２２２０）を通して動的な情報または視覚アニメーションを表示するために前記ディスプレイシステム（２１００）の表面に配置され、前記ディスプレイシステム（２１００）はカバー（２２００、２２０２）の下に隠され、
－ディスプレイ（１２）を照らすための少なくとも１つの電気的な光源（２５００）であって、起動されていない時には隠されている光源（２５００）と、
－銘板（２３１４、２３５４）を運搬する２つのマスク（２３１２、２３５２）と、
－それぞれのマスク（２３１２、２３５２）を含む２つの回転ディスク（２３１０、２３５０）であって、前記開口部（２２１０、２２２０）の後ろにあって前記銘板（２３１４、２３５４）の１つを示す位置に配置される回転ディスク（２３１０、２３５０）と、
を含み、
前記開口部（２２１０、２２２０）は、半透明窓（２２１０、２２２０）であり、少なくとも１つの前記光源（２５００）は、前記回転ディスク（２３１０、２３５０）の後ろに配置され、１つの照明方向は前記半透明窓（２２１０、２２２０）を指し、前記着用者／使用者が起動ボタン（２０５０）を押すと、少なくとも１つの光源（２５００）を作動させ、前記マスク（２３１３、２３５２）を介して光を投影し前記着用者／使用者に可視となるように前記半透明窓（２２１０、２２２０）上にイメージ（２０６０）を生成する、ディスプレイシステム。
【請求項４】
前記光源が、１つ以上の発光ダイオード（ＬＥＤ）、またはその他の発光要素であり、周囲光を電力に変換する１つ以上の光電池によって、または１つ以上のバッテリーによって、または発電する１つ以上の電気化学装置によって、あるいは力学エネルギーを電力に変換する１つ以上のマイクロ発電機によって、電力が供給される請求項１～３のいずれか１項に記載のディスプレイシステム。
【請求項５】
前記光源に電力を供給するエネルギーが予め作られ、使われるまで、充電式バッテリー等の１つ以上のエネルギー貯蔵装置、電気化学装置、ばね、渦巻ばね、渦巻バレル等の力学エネルギー貯蔵装置、あるいは１つ以上のリザーバに圧縮される流体内に貯蔵される請求項１～３のいずれか１項に記載のディスプレイシステム。
【請求項６】
前記光源が不透明スクリーンの後ろにあり、前記使用者／着用者の視界から隠され、光を前記スクリーンの周囲に投影し、それによりアニメーションまたは表示を生成する請求項１～３のいずれか１項に記載のディスプレイシステム。
【請求項７】
前記光源は透明な基板上に配置され、電気接続部も透明である請求項１～３のいずれか１項に記載のディスプレイシステム。
【請求項８】
前記拡散窓（７２０、８２０）は、電気的な前記光源（８３０）によって照らされると満月に見えるように、月の表現が施された半透明拡散窓であり、前記光源（７３０）はバックライトである請求項１に記載のディスプレイシステム。
【請求項９】
前記回転マスク（７３２）は、２つの開口部（７３６）を備える請求項８に記載のディスプレイシステム。
【請求項１０】
前記回転マスク（７３２）は、月のサイクル２巡を示す５９．０６日で１回転の速度で回転する請求項９に記載のディスプレイシステム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【関連出願の相互参照】
【０００１】
本願は、２０２０年１月２９日に出願された米国仮出願第６２／９６７，２９９号、及び２０２０年１１月１９日に出願された米国仮出願第６３／１１５，６２８号を参照として組み込むと共にそれに依拠し、保護を求めるものとされる特徴を定義するために、その内容はその全てが発明の根底にある技術的課題の解決に寄与するものと理解され、本文書で言及される特徴には、特に重要なものもあるとされる。
続きを表示（約 3,400 文字）【著作権および法的告知】
【０００２】
本特許文書に開示されるものの一部には、著作権保護の対象となる資料が含まれている。出願人は、特許商標庁の記録として特許開示されている特許文書または特許開示に関しては、第三者によるファクシミリ複製に異論はないが、そうでない場合は、いかなる場合も全ての著作権を留保する。また、本願に記載される第三者の特許または記事は、先行発明を理由として本発明がその資料を先行する権利がないことを承認するものとして考慮すべきでない。
【背景技術】
【０００３】
本発明は、自然界において、立体、例えば、本質的な球体上で観察できる類似情報、月齢、昼／夜、または星座等を、着用可能な装置、例えば懐中時計、腕時計、ネックレス等で表示する、新しい方法に関する。既存の技術はこのような情報を、力学的に作動する単純で平坦な要素、また時には立体物で表示するが、結果的に生じる表示は現実に即していない。
【０００４】
従来、時計等の携帯可能／着用可能な装置内の動的な情報は、位置が変わる時計の針やパネル等の機械部品によって、若しくはピクセル化またはセグメント化された表示によって表示され、イメージを生成するピクセル群内に位置するピクセルの発光または吸光特徴は、動的に修正され、それにより視覚アニメーションまたは表示が提供される。使用者／着用者は、そのような方法で動的な情報が表示されることを期待するが、これは機械部品、及び／またはピクセル化された表示が、周囲光状況において、視認、及び識別が可能なためである。多くの場合、機械部品は蓄光性、または類似のコーティングを含み、周囲光がない場合においても、視認、及び識別が可能である。本発明は、使用者／着用者が容易に予測できない方法で、動的な情報を表示する新しい方法に関し、驚くべき効果を提供する。
【０００５】
観察可能な現実に類似し、知的好奇心をくすぐるような方法で天体位置を示すための新しい表示システムが必要とされている。
【０００６】
さらにまた、不使用時等にそれ自体、容易に識別されず、情報、または視覚アニメーションを予測できない方法で提供するようにする、新しい表示システムが必要とされている。
【発明の開示】
【０００７】
非電気的（例えば、電気的であろうがなかろうが、力学的、非電気的、非液晶、照光ピクセル（ｉｌｌｕｍｉｎａｔｅｄｐｉｘｅｌｓ）は不使用だが光源は使用する）表示システム、及び方法／装置を提供する。当該システム、及び方法／装置は、衣服の一部、宝飾品、腕時計、懐中時計のアイテム、またはその他のファッションアイテムとして、着用者／使用者が着用するアクセサリーに組み込まれるよう構成され、表示を照らすための電気的な光源を少なくとも１つ含む。光源は、起動されていない時には隠されている。
【０００８】
さらに、システムは、天体位置の観察可能な現実を、知的好奇心をくすぐるような方法で表示する方法を提供する。本発明は、使用者／着用者が容易に予測できない方法で、動的な情報、または視覚アニメーションを表示し、驚くべき効果を提供する。
【図面の簡単な説明】
【０００９】
添付の図面は、本発明の対象の異なる実施形態を例示するものである。

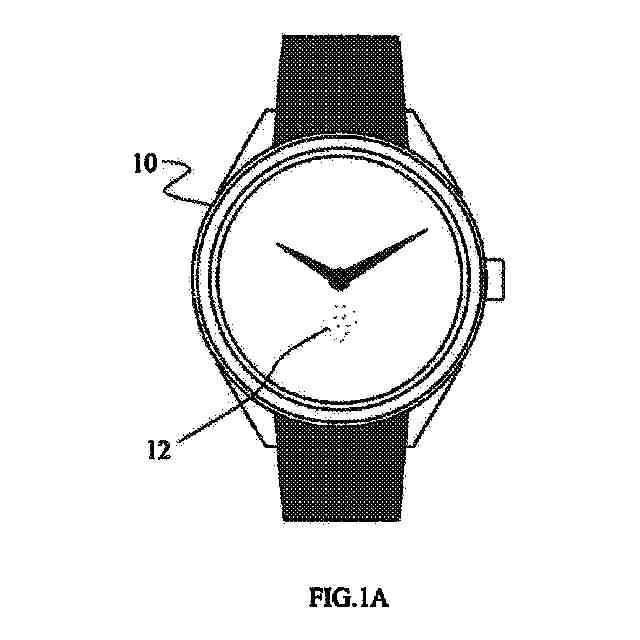

本発明のシステムが腕時計に組み込まれる例を示す図である。

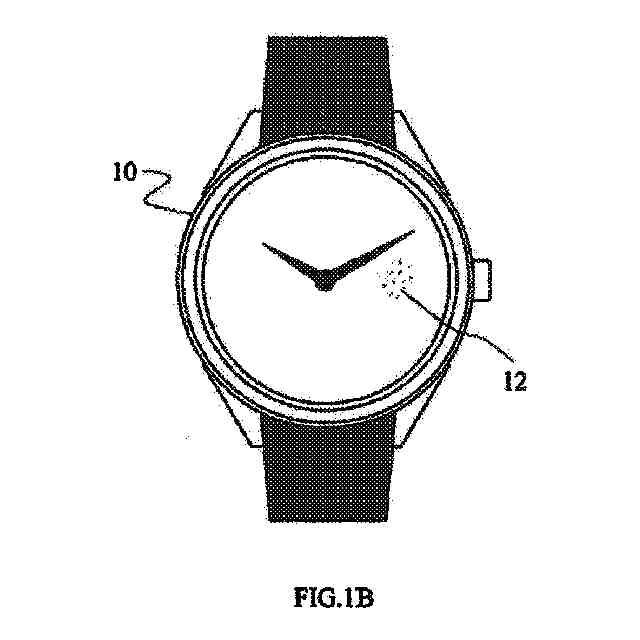

本発明のシステムが腕時計に組み込まれる例を示す図である。

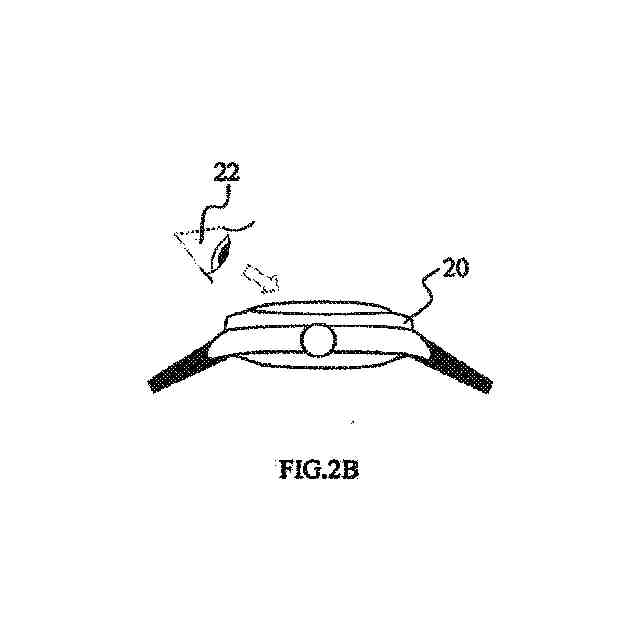

腕時計内の本発明のシステムを見る角度の例を示す図である。
腕時計内の本発明のシステムを見る角度の例を示す図である。

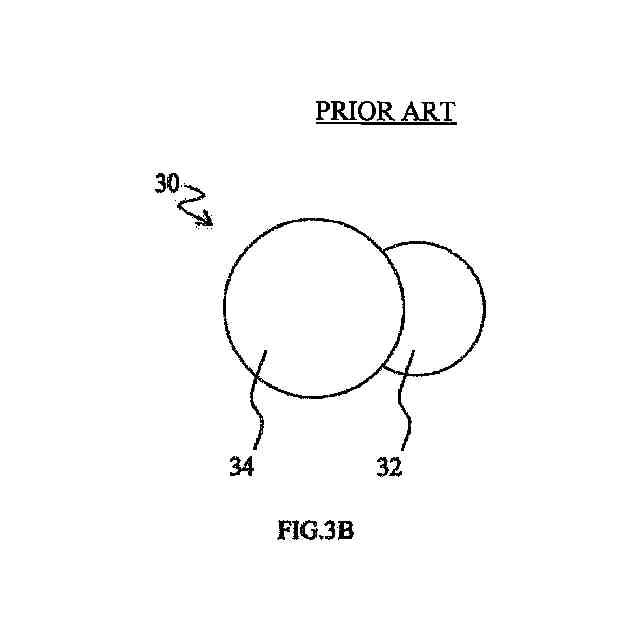

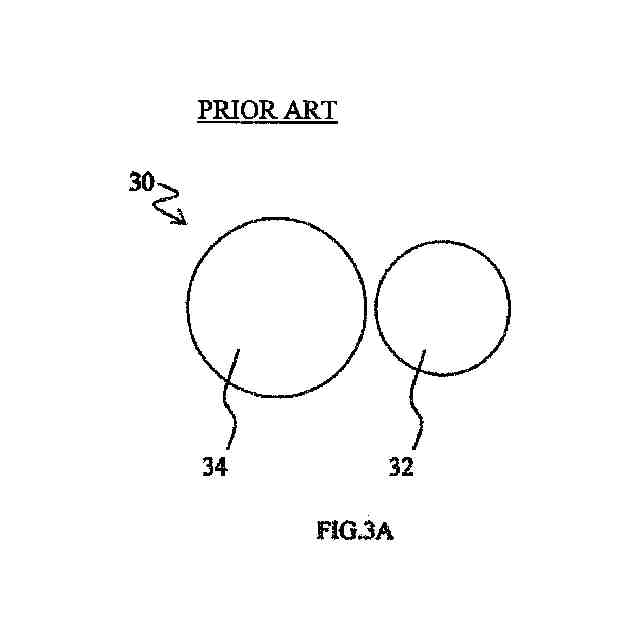

先行技術で最も広く使われているシステムを示す図である。
先行技術で最も広く使われているシステムを示す図である。

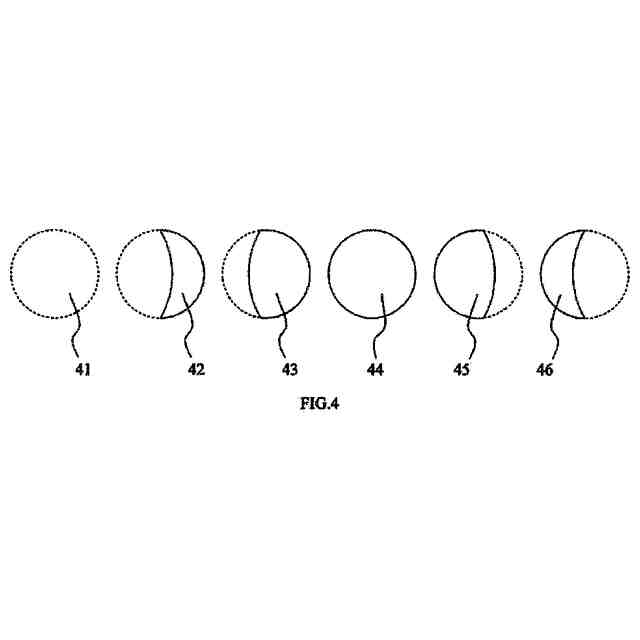

本発明のシステムの表示が複製する、自然界において観察可能な現象を示す図である。

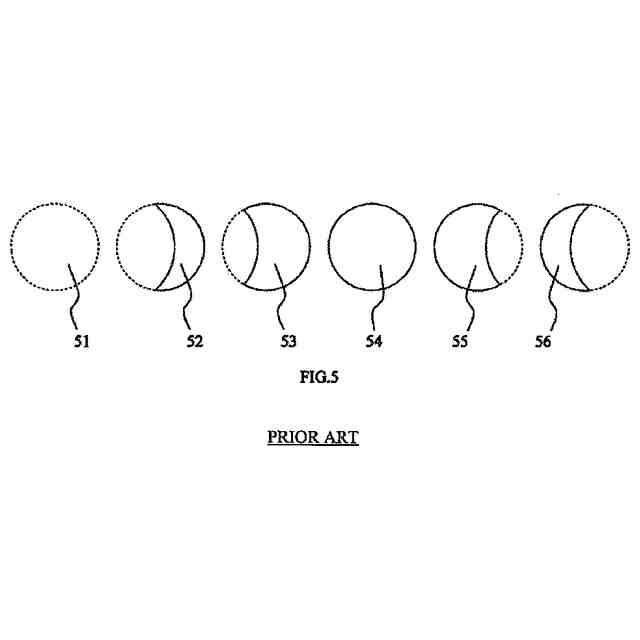

先行技術のシステムによる表示を示す図である。
本発明の第１の実施形態の縦断断面図である。
本発明の第１の実施形態の概観（全体像）である。
本発明の第１の実施形態と、３つの異なる位置に位置する、結果的に生じる表示と、を組み合わせた図である。
本発明の第２の実施形態の縦断断面図である。
本発明の第２の実施形態の一部上面図である。
本発明の第３の実施形態の縦断断面図である。
本発明の第３の実施形態の一部上面図である。
本発明の第４の実施形態の縦断断面図である。
本発明の第４の実施形態の一部上面図である。
本発明の第４の実施形態の表示結果を示す図である。
本発明の第５の実施形態の一部断面図である。
本発明の第５の実施形態の横断面上面図である。
本発明の第５の実施形態の表示結果を示す図である。
本発明の第６の実施形態の一部断面図である。
４つの異なる位置に位置する、本発明の第６の実施形態を示す４つの縦断断面図である。
本発明の第７の実施形態の概観（全体像）である。
４つの異なる位置に位置する、本発明の第７の実施形態を示す４つの縦断断面図である。
４つの異なる位置に位置する、本発明の第７の実施形態を示す４つの縦断断面図である。
２つの月のサイクル間の、本発明の第７の実施形態の縦断断面図である。
２つの月のサイクル間の、本発明の第７の実施形態の上面図である。
表示が起動されていない場合の、本発明に係る表示の第８及び／または第９の実施形態を用いる腕時計の概観（全体像）である。
表示が起動されている場合の、図１３Ａの腕時計の概観（全体像）である。
本発明のシステムの第８の実施形態の断面図である。
本発明のシステムの第９の実施形態の断面図である。
表示が起動されない場合の、本発明のシステムの第８及び第９の実施形態の機構の分解立体図である。
表示が起動されている場合の、図１３Ｅの分解立体図である。
表示が起動されていない場合の、本発明に係る表示の第１０または第１１の実施形態を用いる腕時計の平面図である。
表示が起動され、情報／アニメーションを表示する場合の、図１４Ａの腕時計の平面図である。
表示が起動され、別の情報／アニメーションを表示する場合の、図１４Ａの平面図である。
本発明のシステムの第１０の実施形態の断面図である。
本発明のシステムの第１１の実施形態の断面図である。
表示が起動されていない場合の、本発明に係る表示の第１２の実施形態を用いる腕時計の平面図である。
表示が起動され、異なる情報またはアニメーションを表示する場合の、図１５Ａの腕時計の平面図である。
表示が起動され、異なる情報またはアニメーションを表示する場合の、図１５Ａの腕時計の平面図である。
表示が起動され、異なる情報またはアニメーションを表示する場合の、図１５Ａの腕時計の平面図である。
表示が起動され、異なる情報またはアニメーションを表示する場合の、図１５Ａの腕時計の平面図である。
【００１０】
図面に示される要素は単純化及び明確性のために開示され、必ずしも正寸で描かれていないことは、当業者には明らかである。例えば、本発明、及びその実施形態の理解をより深めるために、寸法はその他の要素に対して強調して描かれていることもある。さらに、本件で用いられる「第１」、「第２」やその類の用語は、類似する要素を区別するために使用され、必ずしも順次的、または時系的な順番を示すものではない。また、明細書及び／または請求項における「正面」、「背面」、「平面」、「底面」やその類の用語は、必ずしも限定的な相対位置を総合的に表わすものではない。このような用語は、例えば本願で開示される様々な実施形態が明確に図示、または説明される以外の配向でも操作可能であるような適切な状況下では置き換えられてもよいことを、当業者は理解されたい。
【好適な実施形態の詳細な説明】
（【００１１】以降は省略されています）
