公開番号
2025097597
公報種別
公開特許公報(A)
公開日
2025-07-01
出願番号
2023213863
出願日
2023-12-19
発明の名称
からくり時計の装着構造体及びからくり時計
出願人
リズム株式会社
代理人
弁理士法人コスモ国際特許事務所
主分類
G04B
19/10 20060101AFI20250624BHJP(時計)
要約
【課題】本発明の目的は、造形部品の寸法誤差が大きい場合であっても、煩雑な作業なく、文字板等へ容易に装着できるからくり時計の装着構造体及びからくり時計を提供する。
【解決手段】
からくり時計1の装着構造体2は、造形部品12が収納される開口部22の外周に形成される内縁221と、内縁221に設けられ、造形部品12を第1方向に付勢する押圧アーム23と、内縁221に設けられ、押圧アーム23の付勢力に抗して造形部品12を支持する支持部221aと、内縁221に設けられ、造形部品12の一方面と接触して第1方向を含む平面に直交する第2方向に造形部品12を付勢する押圧プレート25と、内縁221に設けられ、押圧プレート25の付勢力に抗して造形部品12を支持するサポート24と、を有する。
【選択図】 図3
特許請求の範囲
【請求項1】
偏平状に形成される造形部品が装着される、からくり時計の装着構造体であって、
前記造形部品が収納される開口部に設けられる内縁と、
前記内縁に設けられ、前記造形部品を第1方向に付勢する第1押圧部と、
前記内縁に設けられ、前記第1押圧部の付勢力に抗して前記造形部品を支持する第1支持部と、
前記造形部品の一方面と接触して前記第1方向を含む平面に直交する第2方向に前記造形部品を付勢する第2押圧部と、
前記第2押圧部の付勢力に抗して前記造形部品を支持する第2支持部と、
を有するからくり時計の装着構造体。
続きを表示(約 660 文字)
【請求項2】
前記第1押圧部は、アーム状に形成される1組の押圧アームであって、
前記押圧アームは、前記内縁から延びる直線部と、前記直線部から傾斜して延びる傾斜部と、前記傾斜部の先端に設けられ前記造形部品と接触する膨出部を有し、
前記第2押圧部は、プレート状に形成される1組の押圧プレートである、
請求項1に記載のからくり時計の装着構造体。
【請求項3】
前記第1支持部は、前記内縁の一部として形成されると共に、前記内縁と連続する面を有する補助支持部を備え、
前記第2支持部は、前記開口部の内側へ延びるよう前記押圧アームの間に設けられる第1サポートと、前記開口部の内側へ延びるよう前記押圧プレートの間に設けられる第2サポートを有する、
請求項2に記載のからくり時計の装着構造体。
【請求項4】
前記造形部品の一方面における前記開口部からの突出量は、前記造形部品の他方面における前記開口部からの突出量よりも大きい、請求項3に記載のからくり時計の装着構造体。
【請求項5】
前記第1サポート及び前記第2サポートは、前記造形部品と隙間を有して配置される第1突起及び第2突起を有する、請求項3に記載のからくり時計の装着構造体。
【請求項6】
指針軸周りに回転可能に設けられる回転板と、請求項1乃至請求項5の何れかに記載のからくり時計の装着構造体を備えて前記回転板に対して回転可能に設けられる文字板と、を有するからくり時計。
発明の詳細な説明
【技術分野】
【0001】
本発明は、からくり時計の装着構造体及びからくり時計に関する。
続きを表示(約 1,700 文字)
【背景技術】
【0002】
従来、時計の文字板に、模造したものを含む宝石などの造形部品を装着する構造が開示されている。例えば、特許文献1には、互いに対向する上側板状部材と下側板状部材とからなる文字板に、造形部品を固定する構成が開示されている。各板状部材は、造形部品を収容する開口部を有している。上側板状部材の開口部と下側板状部材の開口部との間に造形部品を挟み、固定する。開口部は、収容される宝石の外周部に合致する形状となっており、開口部周縁の傾斜は、収容される宝石の周部傾斜と同じである。
【先行技術文献】
【特許文献】
【0003】
特表2016-527521号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
ところで、造形部品の中でも装飾用クリスタルなどは、寸法誤差が大きい。このため、特許文献1に記載の構造によれば、板状部材に設けられた開口部の周縁部の傾斜を、造形部品ごとに異なる周部の傾斜に合わせる必要がある。さらに、特許文献1に記載の構造によれば、上側と下側の板状部材の間に造形部品を挟み込んだ後、更に、他の部材を用いてこれら上下の板状部材を固定する必要がある。このように、造形部品の文字板等への装着は煩雑な作業を要し、容易ではない。
【0005】
そこで、本発明は、造形部品の寸法誤差が大きい場合であっても、煩雑な作業なく、文字板等へ容易に装着できるからくり時計の装着構造体及びからくり時計を提供することを目的とする。
【課題を解決するための手段】
【0006】
本発明のからくり時計の装着構造体は、偏平状に形成される造形部品が装着される、からくり時計の装着構造体であって、前記造形部品が収納される開口部に設けられる内縁と、前記内縁に設けられ、前記造形部品を第1方向に付勢する第1押圧部と、前記内縁に設けられ、前記第1押圧部の付勢力に抗して前記造形部品を支持する第1支持部と、前記造形部品の一方面と接触して前記第1方向を含む平面に直交する第2方向に前記造形部品を付勢する第2押圧部と、前記第2押圧部の付勢力に抗して前記造形部品を支持する第2支持部と、を有する。
【0007】
また、本発明のからくり時計は、指針軸周りに回転可能に設けられる回転板と、上述のからくり時計の装着構造体を備えて前記回転板に対して回転可能に設けられる文字板と、を有する。
【発明の効果】
【0008】
本発明によれば、造形部品の寸法誤差が大きい場合であっても、煩雑な作業なく、文字板等へ容易に装着できるからくり時計の装着構造体及びからくり時計を提供することができる。
【図面の簡単な説明】
【0009】

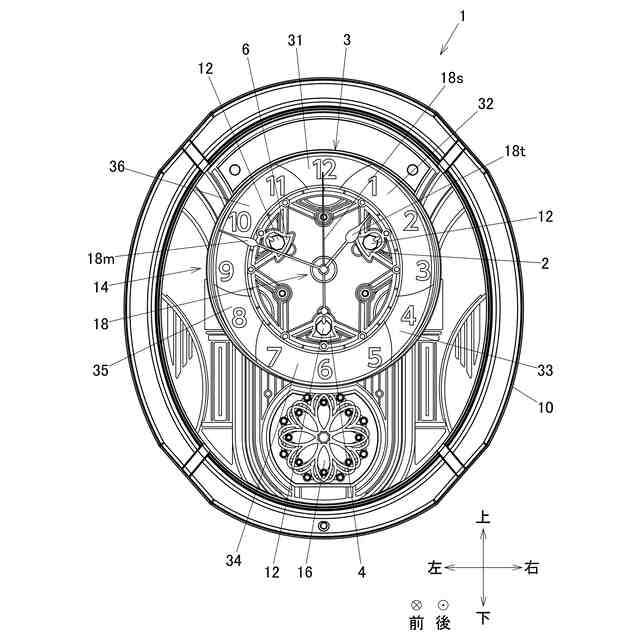

本発明の実施形態に係るからくり時計の正面図である。

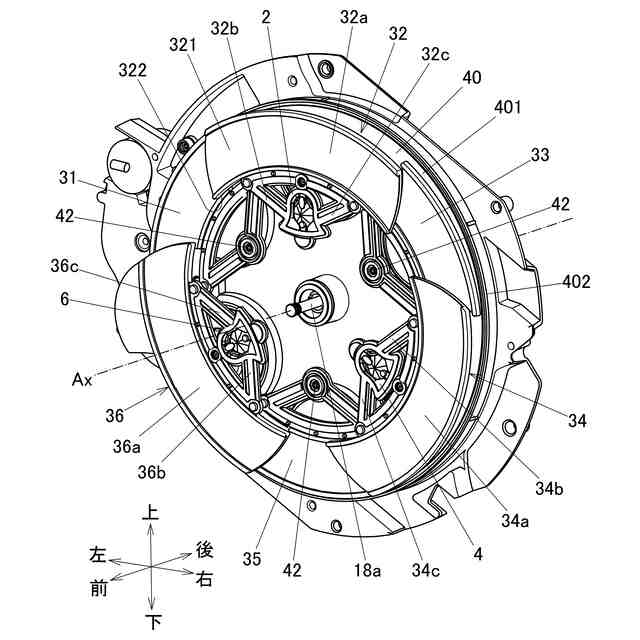

本発明の実施形態に係るからくり時計の内部構造を示す斜視図である。

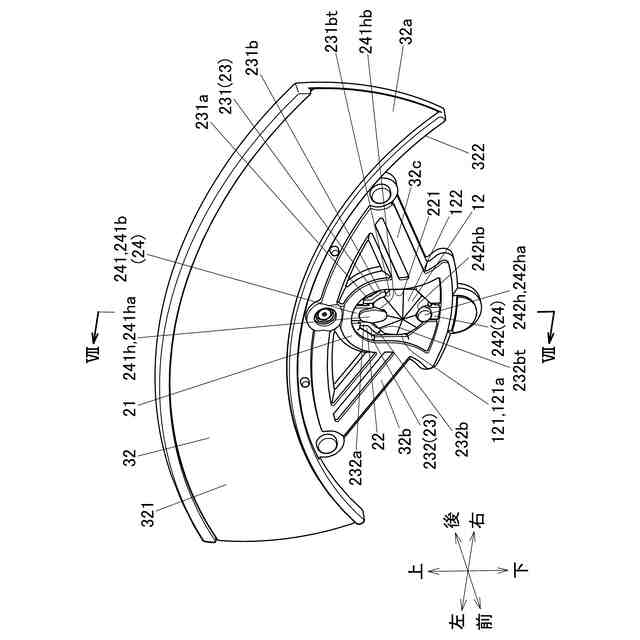

本発明の実施形態に係るからくり時計の装着構造体を備える文字板の前面斜視図である。

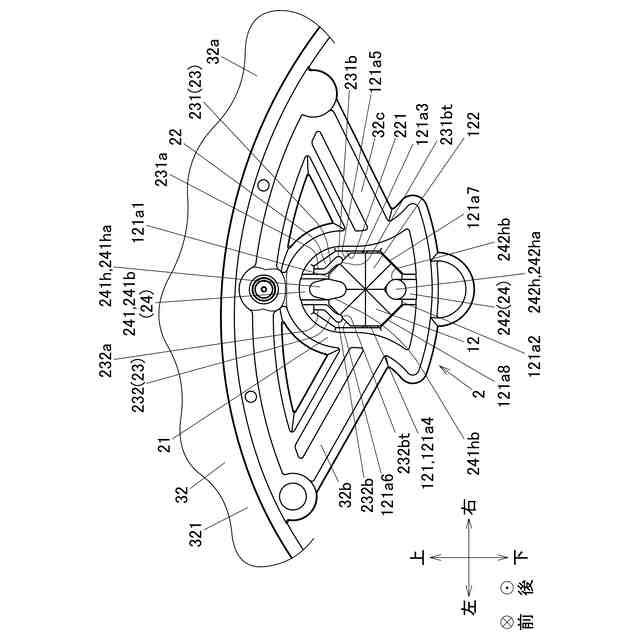

本発明の実施形態に係るからくり時計の装着構造体を備える文字板の前面図である。

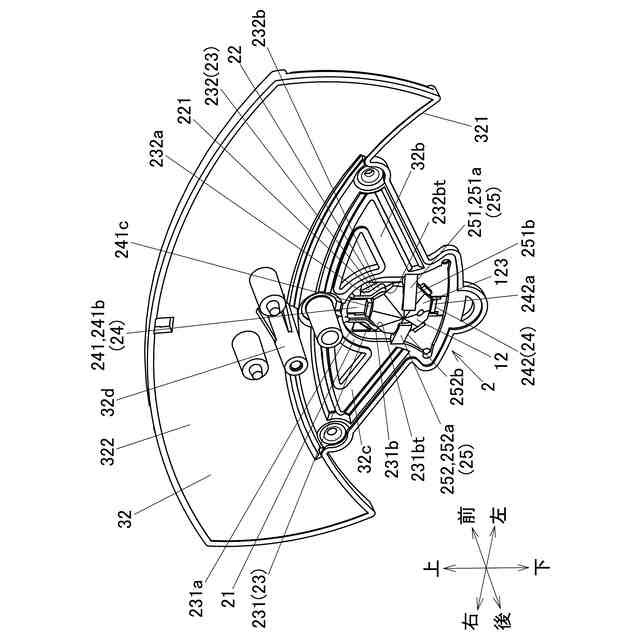

本発明の実施形態に係るからくり時計の装着構造体を備える文字板の後面斜視図である。

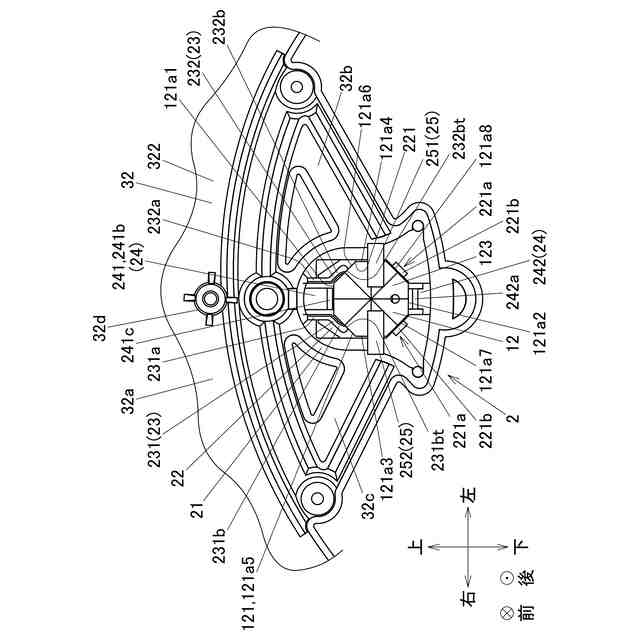

本発明の実施形態に係るからくり時計の装着構造体を備える文字板の後面図である。

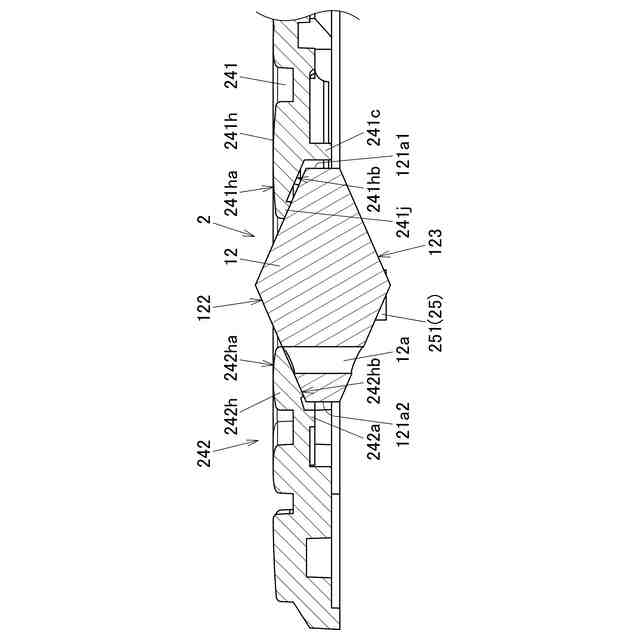

本発明の実施形態に係るからくり時計の装着構造体の図3のVII-VII断面図である。

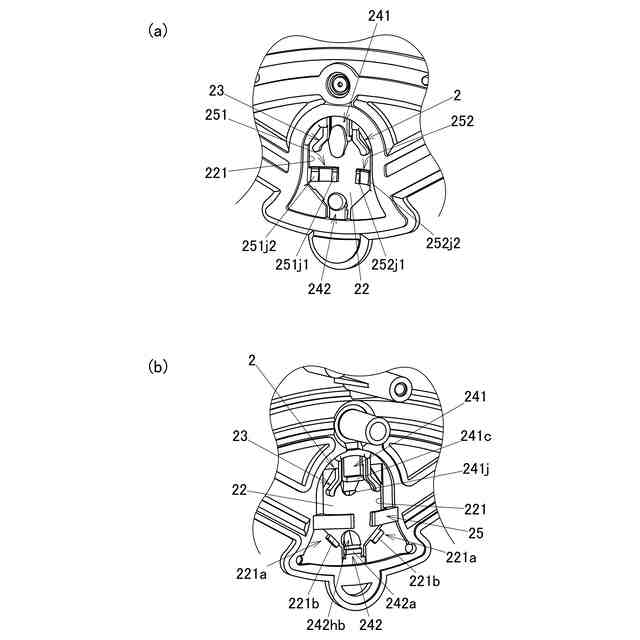

本発明の実施形態に係るからくり時計の装着構造体において、造形部品を省略して示す図であって、(a)は前面側から見た斜視図であり、(b)は後面側から見た斜視図である。
【発明を実施するための形態】
【0010】
以下に、本発明の一実施形態に係る造形部品12を装着した3つの装着構造体2,4,6を有する時計1について、図面を参照しながら説明する。図1は、時計1の前面図である。時計1は、例えば、からくり時計である。図1は、からくり動作をしていない状態を表している。
(【0011】以降は省略されています)
