公開番号2025098950
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2024205044
出願日2024-11-25
発明の名称カバー構造体、時計、およびカバー構造体の製造方法
出願人カシオ計算機株式会社
代理人個人,個人
主分類G04B 39/02 20060101AFI20250625BHJP(時計)
要約【課題】部材同士を正確に位置合わせができると共に、内部構造を見え難くすることができるカバー構造体、それを備えた時計、およびカバー構造体の製造方法を提供する。
【解決手段】可視光を少なくとも透過するカバー部材である時計ガラス8であって、可視光を吸収する少なくとも1つの第1位置合せマーク部13が設けられている時計ガラス8と、第1位置合せマーク部13以下に設けられ、上方からの平面視において第1位置合せマーク部13の周囲に連続して設けられ、可視光の一部の波長域の光を透過し、且つ可視光のその他の波長域の光を吸収する半光透過層14と、半光透過層14の下方に設けられ、上方からの平面視において、第1位置合せマーク部13に覆われる位置に可視光を透過する少なくとも1つの第2位置合せマーク部15が設けられている被カバー部材であるソーラーパネル9と、を備えている。
【選択図】図8

特許請求の範囲【請求項１】
可視光を少なくとも透過するカバー部材であって、可視光を吸収する少なくとも１つの第１位置合せマーク部が設けられているカバー部材と、
前記第１位置合せマーク部以下に設けられ、或る方向からの平面視において前記第１位置合せマーク部の周囲に連続して設けられ、可視光の一部の波長域の光を透過し、且つ可視光のその他の波長域の光を吸収する半光透過層と、
前記半光透過層の下方に設けられ、前記或る方向からの平面視において、前記第１位置合せマーク部に覆われる位置に可視光を透過する少なくとも１つの第２位置合せマーク部が設けられている被カバー部材と、
を備えるカバー構造体。
続きを表示（約 1,000 文字）【請求項２】
前記カバー部材は、少なくとも前記或る方向からの平面視で視認可能な周端部において可視光を吸収するほぼ環状の光吸収層を有する、
請求項１に記載のカバー構造体。
【請求項３】
前記或る方向からの平面視において、前記光吸収層は、前記第１位置合せマーク部の少なくとも一部を避けるように設けられている、
請求項２に記載のカバー構造体。
【請求項４】
前記或る方向からの平面視において、前記第１位置合せマーク部は、前記光吸収層の内周辺上に設けられている、
請求項３に記載のカバー構造体。
【請求項５】
前記被カバー部材は、ほぼ円形とほぼ環状とのいずれかの形状の部材であり、
前記光吸収層の内径は、前記被カバー部材の外径以下である、
請求項４に記載のカバー構造体。
【請求項６】
前記或る方向からの平面視において、前記半光透過層は、前記光吸収層および前記第１位置合せマーク部の周囲に連続して設けられる覆い部を有している、
請求項５に記載のカバー構造体。
【請求項７】
前記第１位置合せマーク部および前記光吸収層の光透過率は、前記半光透過層の光透過率よりも低い、
請求項２に記載のカバー構造体。
【請求項８】
前記第２位置合せマーク部は、外径が前記第１位置合せマーク部の外径よりも小さい貫通孔である、
請求項１に記載のカバー構造体。
【請求項９】
請求項１～８のいずれか一項に記載されたカバー構造体を備えた時計。
【請求項１０】
可視光を少なくとも透過するカバー部材に、可視光を吸収する少なくとも１つの第１位置合せマーク部を設けると共に、或る方向からの平面視において前記第１位置合せマーク部の周囲に連続して可視光の一部の波長域の光を透過し、且つ可視光のその他の波長域の光を吸収する半光透過層を設ける第１の工程と、
前記或る方向からの平面視において、前記第１位置合せマーク部に覆われる被カバー部材の位置に可視光を透過する少なくとも１つの第２位置合せマーク部を設ける第２の工程と、
前記被カバー部材側から前記カバー部材に向けて可視光を照射させて、前記被カバー部材の前記第２位置合せマーク部と前記カバー部材の前記第１位置合せマーク部との位置合わせを検出する第３の工程と、
を備えたカバー構造体の製造方法。

発明の詳細な説明【技術分野】
【０００１】
この発明は、時計や計器類などの電子機器に用いられるカバー構造体、それを備えた時計、およびカバー構造体の製造方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
例えば、腕時計においては、特許文献１に記載されているように、腕時計ケースの上側開口部に時計ガラスが設けられ、この時計ガラスの下方に透明な文字板が配置され、この文字板の下側に時計ムーブメントとソーラーパネルとが並列に配置された構造のものが知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－６９６２６号公報
【０００４】
このような腕時計では、透明な文字板を通して時計ムーブメントが透けて見えるのを避けるため、ソーラーパネルの内周側に位置する時計ムーブメントの上面に遮光シールを直接貼り付けている。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、このような腕時計では、遮光シールを時計ムーブメントに直接貼り付ける際、時計ムーブメントに対する遮光シールの位置合わせが難しく、一度貼り付けると修正が難しいという問題がある。
【０００６】
この発明が解決しようとする課題は、部材同士を正確に位置合わせができると共に、内部構造を見え難くすることができるカバー構造体、それを備えた時計、およびカバー構造体の製造方法を提供することである。
【課題を解決するための手段】
【０００７】
この発明は、可視光を少なくとも透過するカバー部材であって、可視光を吸収する少なくとも１つの第１位置合せマーク部が設けられているカバー部材と、前記第１位置合せマーク部以下に設けられ、或る方向からの平面視において前記第１位置合せマーク部の周囲に連続して設けられ、可視光の一部の波長域の光を透過し、且つ可視光のその他の波長域の光を吸収する半光透過層と、前記半光透過層の下方に設けられ、前記或る方向からの平面視において、前記第１位置合せマーク部に覆われる位置に可視光を透過する少なくとも１つの第２位置合せマーク部が設けられている被カバー部材と、を備えるカバー構造体である。
【発明の効果】
【０００８】
この発明によれば、部材同士を正確に位置合わせができると共に、内部構造を見え難くすることができる。
【図面の簡単な説明】
【０００９】

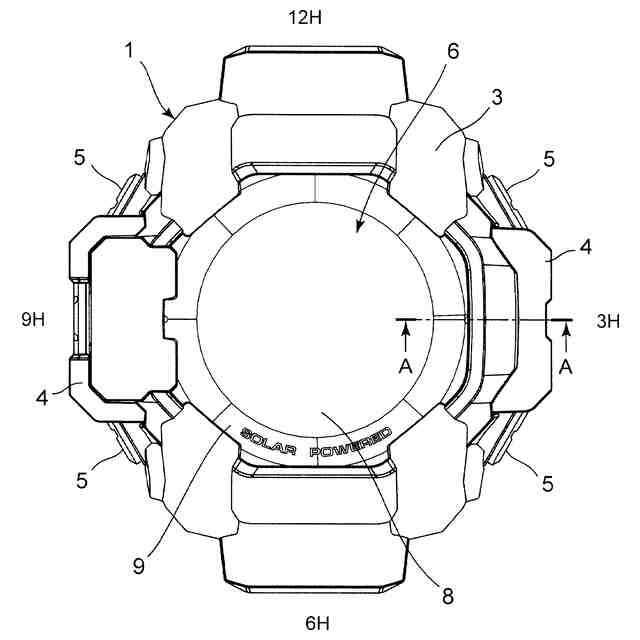

この発明を適用した腕時計の一実施形態を示した拡大平面図である。

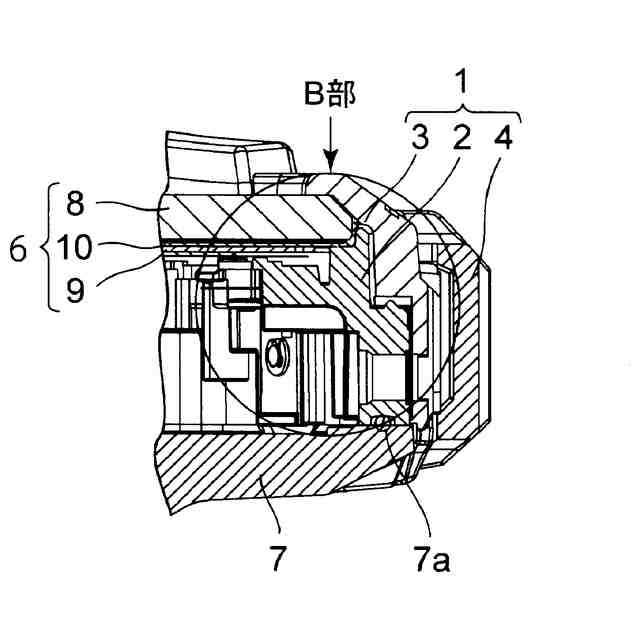

図１に示された腕時計のＡ－Ａ矢視における要部を示した拡大断面図である。

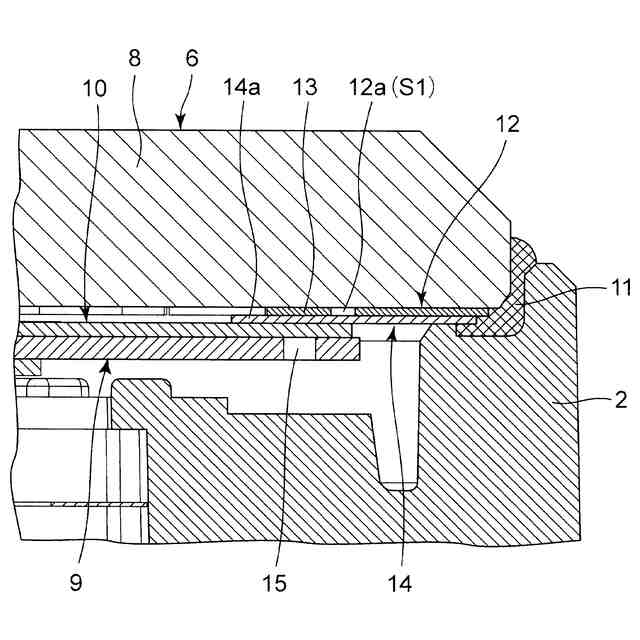

図２に示されたガラス構造体のＢ部における拡大断面図である。

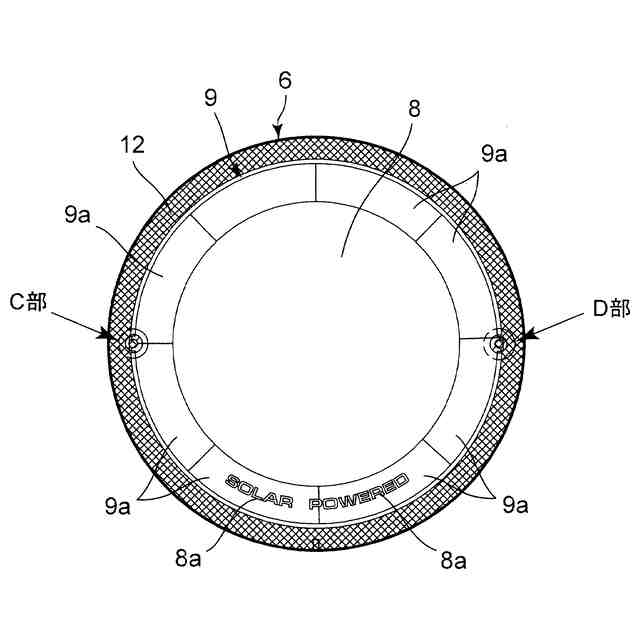

図１に示されたガラス構造体を上方から見た拡大平面図である。

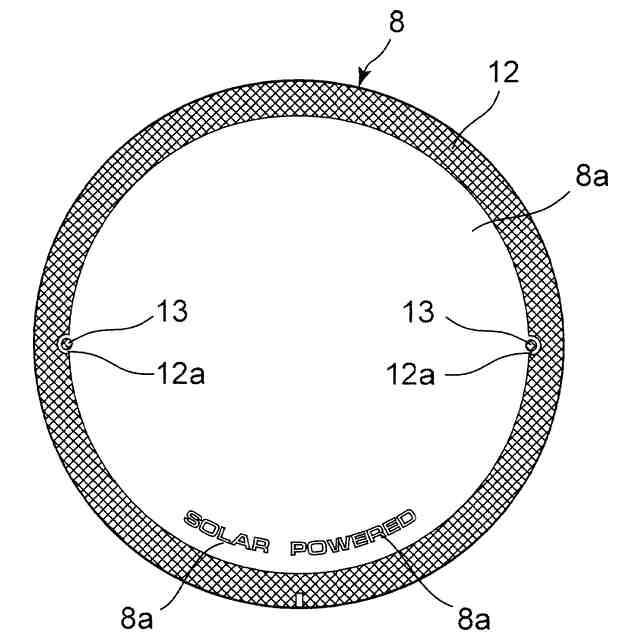

図４に示されたガラス構造体において、機能表示部、光吸収層および第１位置合せマーク部が設けられた時計ガラスを示した拡大平面図である。

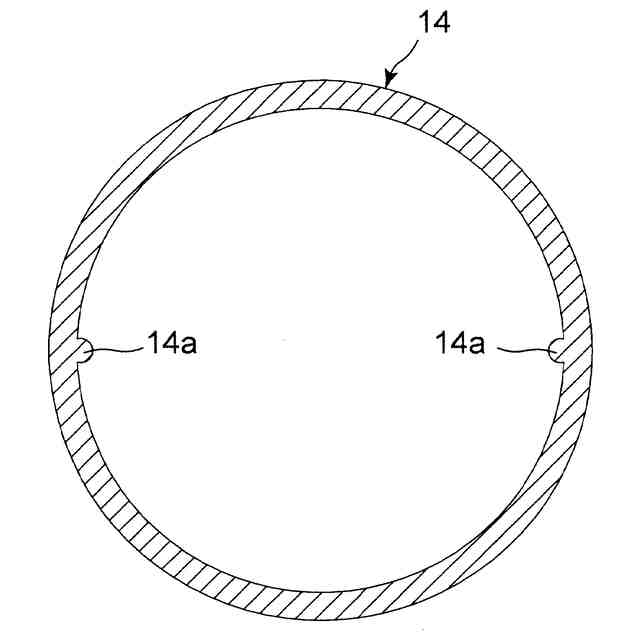

図４に示された時計ガラスの下面に設けられる半光透過層を示した拡大平面図である。

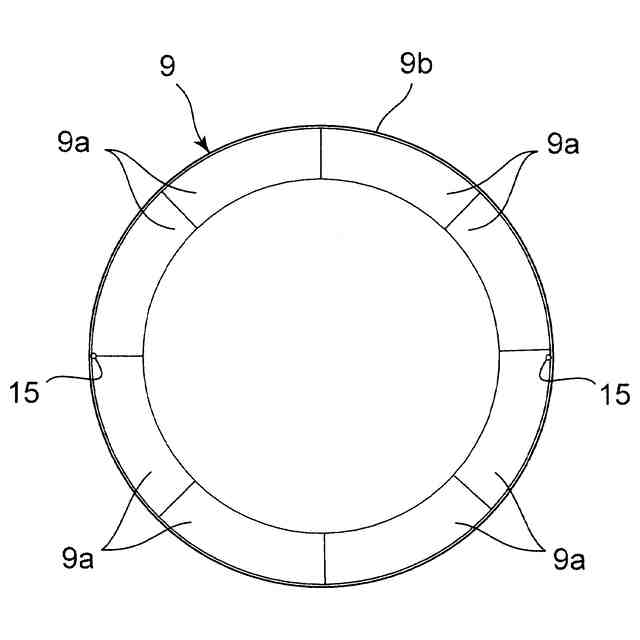

図４の時計ガラスの下面に貼り付けられるソーラーパネルを示した拡大平面図である。

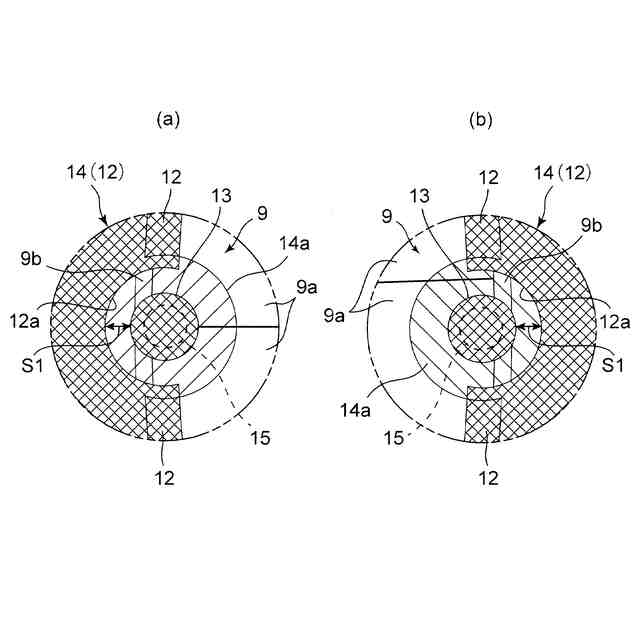

図４に示されたガラス構造体における要部を示し、（ａ）は図４の９時側のＣ部における位置合せ部分を示した拡大図、（ｂ）は図４の３時側のＤ部における位置合せ部分を示した拡大図である。

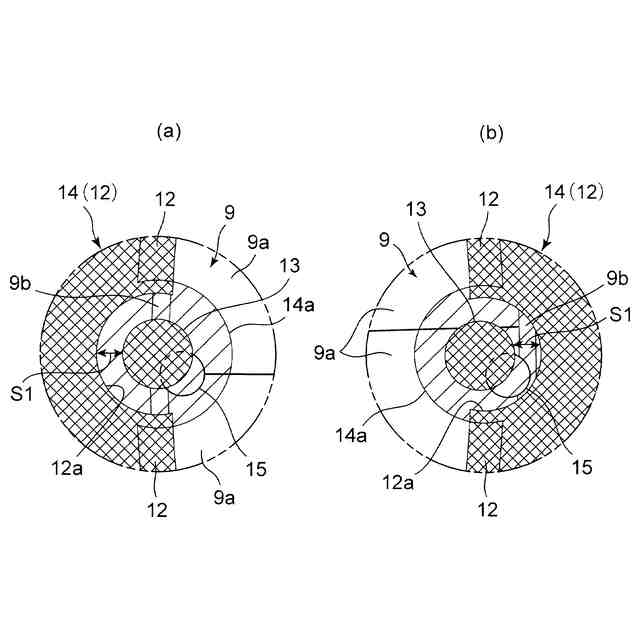

図８に示された位置合せ状態において、第２位置合せマーク部が第１位置合せマーク部に対して位置ずれをした状態を示し、（ａ）は９時側における位置合せ部分の位置ずれを示した拡大図、（ｂ）は３時側における位置合せ部分の位置ずれを示した拡大図である。
【発明を実施するための形態】
【００１０】
以下、図１～図９を参照して、この発明を適用した腕時計の一実施形態について説明する。
この腕時計は、図１および図２に示すように、腕時計ケース１を備えている。この腕時計ケース１は、ケース本体２と第１外装部材３と第２外装部材４とを備えている。
（【００１１】以降は省略されています）
