公開番号2025068312
公報種別公開特許公報(A)
公開日2025-04-28
出願番号2023178120
出願日2023-10-16
発明の名称電子機器
出願人カシオ計算機株式会社
代理人弁理士法人光陽国際特許事務所
主分類G04G 17/06 20060101AFI20250421BHJP(時計)
要約【課題】制御基板の設計変更の手間を低減することのできる電子機器を提供する。
【解決手段】電子機器は、第1基板(2)と、第2基板(3)とを備える。第1基板(2)は、複数の接続パッド(17a)と、マイコン(11)と、接続パッド(17a)とマイコン(11)との接続を切り替えるセレクタ(16)と、を有する。第2基板(3)は、各々ある動作をする複数の受光素子(23a～23d)と接続される複数の接続パッド(21a)を有する。接続パッド(21a)は、それぞれ接続パッド(17a)と接続されている。セレクタ(16)は、マイコン(11)の制御に基づいて、マイコン(11)に接続される接続端子(17a)を切り替える。
【選択図】図2
特許請求の範囲【請求項１】
複数の第１接続部と、制御部と、前記第１接続部と前記制御部との接続を切り替えるセレクタと、を有する第１基板と、
各々ある動作をする複数の動作部と接続される複数の第２接続部を有する第２基板と、
を備え、
前記第２接続部は、それぞれ前記第１接続部と接続されており、
前記セレクタは、前記制御部の制御に基づいて、前記制御部に接続される前記第１接続部を切り替える、
電子機器。
続きを表示（約 1,100 文字）【請求項２】
前記動作部には、モータ、光検出素子、発光素子のうち少なくともいずれかが含まれる、請求項１記載の電子機器。
【請求項３】
前記動作部には、同一種別の第１デバイスが複数含まれ、
前記制御部は、前記セレクタにより当該制御部と前記複数の第１デバイスのうち一部とを選択的に接続させる、請求項１記載の電子機器。
【請求項４】
前記制御部は、前記セレクタにより、前記第１接続部及び前記セレクタを介して前記制御部に接続される最大数の前記同一種別の第１デバイスを動作させる第１状態と、前記最大数よりも少ない数の前記同一種別の第１デバイスを動作させる第２状態と、を切り替える、請求項３記載の電子機器。
【請求項５】
複数の指針と、前記複数の指針を各々連動して回転させる歯車列と、を備え、
前記動作部には、複数のモータと、複数の光検出素子と、が含まれ、
前記複数のモータの動作に応じてそれぞれ対応する前記歯車列が回転され、
前記複数の光検出素子は、前記モータの動作に応じて前記複数の指針がそれぞれ特定の回転位置にある場合に検出光量が変化するように位置し、
前記制御部は、前記セレクタにより前記複数の光検出素子のうちいずれかの光検出信号を選択的に取得するように切り替える、請求項３記載の電子機器。
【請求項６】
複数の指針と、前記複数の指針を各々連動して回転させる歯車列と、を備え、
前記動作部には、複数のモータが含まれ、
前記複数のモータの動作に応じてそれぞれ対応する前記歯車列が回転され、
前記制御部は、前記セレクタにより、前記第１接続部及び前記セレクタを介して前記制御部に接続される最大数の前記モータを動作させる第１状態と、前記最大数よりも少ない数の前記モータを動作させる第２状態とを切り替える、請求項３記載の電子機器。
【請求項７】
前記動作部には、複数の動作に併用される第２デバイスが含まれ、
前記制御部は、前記セレクタにより前記複数の動作のうちいずれかを選択的に行わせるように切り替えさせる、
請求項１記載の電子機器。
【請求項８】
前記第２デバイスには、電圧の印加により発光可能な化合物半導体材料を含む発電層を有する太陽電池が含まれ、
前記制御部は、前記セレクタにより前記太陽電池に発電させるか又は発光させるかを切り替えさせる、
請求項７記載の電子機器。
【請求項９】
前記セレクタによる選択情報を記憶する記憶部を備え、
前記制御部は、前記セレクタとの間で接続されている信号配線の信号をそれぞれ前記選択情報に基づいて制御する、
請求項１記載の電子機器。

発明の詳細な説明【技術分野】
【０００１】
この発明は、電子機器に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
電子機器において、部品の共通化はコストを低減する手段の一つである。制御される対象が類似する場合には、制御基板が共通化の対象とされ得る。特許文献１は、クリーナとブロワにおいて、ブロワのみに存在するトリガスイッチの有無に応じてモータの動作を切り替えることで、モータ制御基板及びメイン制御基板を共通化する技術を開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１１３９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、携帯性に優れた小型の端末装置などでは、可動ケーブルなどが使いづらい。したがって、基板上のモータ端子といったアナログ動作をする部品の位置と、制御基板における接続パッドの位置との関係性の多少の変化であっても、制御基板を設計変更する必要がある。その結果、近い性能を有する多様な機種の開発に手間がかかるという課題がある。
【０００５】
この発明の目的は、制御基板の設計変更の手間を低減することのできる電子機器を提供することにある。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明は、
複数の第１接続部と、制御部と、前記第１接続部と前記制御部との接続を切り替えるセレクタと、を有する第１基板と、
各々ある動作をする複数の動作部と接続される複数の第２接続部を有する第２基板と、
を備え、
前記第２接続部は、それぞれ前記第１接続部と接続されており、
前記セレクタは、前記制御部の制御に基づいて、前記制御部に接続される前記第１接続部を切り替える、
電子機器である。
【発明の効果】
【０００７】
本発明に従うと、電子機器における制御基板の設計変更の手間を低減することができるという効果がある。
【図面の簡単な説明】
【０００８】

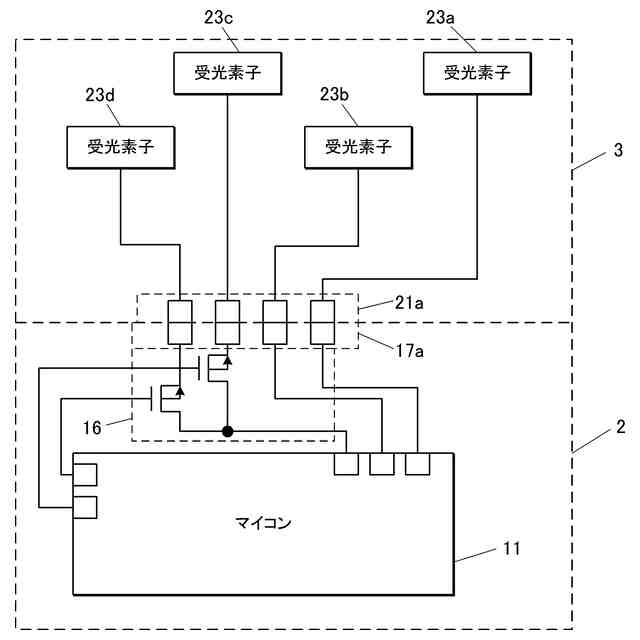

本実施形態の電子機器の構成を説明する図である。
セレクタによる入力信号の選択例について説明する図である。
セレクタによる発電動作と発光動作の切り替えについて説明する図である。
複数のモータを択一的に動作させる例を示す図である。
モータの選択有無を切り替える例を示す図である。

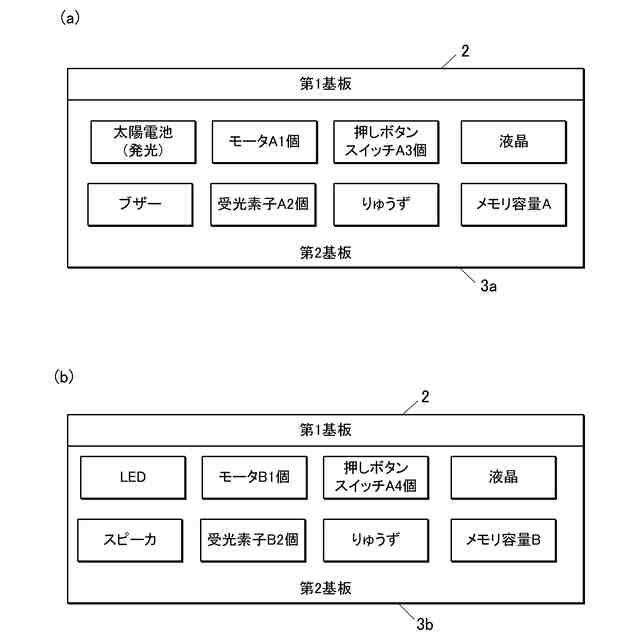

第２基板への機能の割り振り例を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態を図面に基づいて説明する。
図１は、本実施形態の電子機器１の構成を説明する図である。
本実施形態の電子機器１は、例えば、複数の指針の回転動作により時刻を表示可能な電子腕時計である。
【００１０】
電子機器１は、マイコン１１（制御部）と、メモリ１２と、通信モジュール１３と、衛星電波受信処理部１４と、発振回路１５と、セレクタ１６と、入出力ポート１７、２１と、モータ２２と、受光素子２３と、操作検出部２４と、太陽電池２５と、押しボタンスイッチ２６と、りゅうず２７と、歯車列２８と、指針２９と、バッテリ３０などを備える。
