公開番号2025112461
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024006689
出願日2024-01-19
発明の名称機械式時計及び機械式時計の組み立て方法
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G04B 1/16 20060101AFI20250725BHJP(時計)
要約【課題】継続時間の長い機械式時計及び機械式時計の組み立て方法を提供する。
【解決手段】機械式時計1は、略円形状のムーブメント12をケース21に組み込んだぜんまい30を動力源とする機械式時計1であって、ぜんまい30を格納する香箱15は、その一部がムーブメント12の略円形状の外周からはみだすはみだし部16を有し、ケース21は、胴部23と底部26を有し、胴部23の内周部24には、はみだし部16を収納する欠損部25が設けられている。
【選択図】図6
特許請求の範囲【請求項１】
略円形状のムーブメントをケースに組み込んだぜんまいを動力源とする機械式時計であって、
前記ぜんまいを格納する香箱は、その一部が前記ムーブメントの前記略円形状の外周からはみだすはみだし部を有し、
前記ケースは、胴部と底部を有し、
前記胴部の内周部には、前記はみだし部を収納する欠損部が設けられている、
機械式時計。
続きを表示（約 620 文字）【請求項２】
前記ケースの前記底部には、円形の蓋部が取り付けられる開口部を有し、
前記開口部の直径は、前記略円形状の前記ムーブメントの直径より小さい、
請求項１に記載の機械式時計。
【請求項３】
前記香箱を固定する地板は、前記香箱の前記はみだし部と同様の地板はみだし部を有する、
請求項１又は請求項２に記載の機械式時計。
【請求項４】
前記欠損部は、幅方向と直交する縦方向の時計表示で１２時を中心とする１１時から１時の間に、又は、時計表示で６時を中心とする５時から７時の間に設けられている、
請求項１又は請求項２に記載の機械式時計。
【請求項５】
略円形状のムーブメントをケースに組み込んだぜんまいを動力源とする機械式時計の組み立て方法であって、
前記ぜんまいを格納する香箱の外周の一部が、前記略円形状の前記ムーブメントの外周からはみだしているはみだし部を有する前記ムーブメントを用意する工程と、
前記ケースの胴部の内周部に前記はみだし部を収納する欠損部が設けられた前記ケースを用意する工程と、
前記ムーブメントを前記ケースの前記胴部に、蓋部が取りつけられる底部とは反対側から組み込む組み込み工程と、を有し、
前記組み込み工程では、前記はみだし部が、前記欠損部に収納されるように組み込む、
機械式時計の組み立て方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、機械式時計及び機械式時計の組み立て方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
ぜんまいの機械エネルギーを利用して指針を運針させる機械式時計が知られている。特許文献１には、手巻き機構を備え、香箱に格納されたぜんまいを巻き上げる機械式時計が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－９６８１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の機械式時計では、継続時間を長くするためにぜんまいの巻き数が多く径の大きな香箱を用いようとすると香箱が円形のムーブメントの外周からはみだしてしまう。そのため、香箱を円形のムーブメントの外周からはみださないようにするためには、ムーブメントの径を大きくする必要があり、ムーブメントを収納するケースの内周径及び外周径が大きくなってしまうという課題があった。
【課題を解決するための手段】
【０００５】
機械式時計は、略円形状のムーブメントをケースに組み込んだぜんまいを動力源とする機械式時計であって、前記ぜんまいを格納する香箱は、その一部が前記ムーブメントの前記略円形状の外周からはみだすはみだし部を有し、前記ケースは、胴部と底部を有し、前記胴部の内周部には、前記はみだし部を収納する欠損部が設けられている。
【０００６】
機械式時計の組み立て方法は、略円形状のムーブメントをケースに組み込んだぜんまいを動力源とする機械式時計の組み立て方法であって、前記ぜんまいを格納する香箱の外周の一部が、前記略円形状の前記ムーブメントの外周からはみだしているはみだし部を有する前記ムーブメントを用意する工程と、前記ケースの胴部の内周部に前記はみだし部を収納する欠損部が設けられた前記ケースを用意する工程と、前記ムーブメントを前記ケースの前記胴部に、蓋部が取りつけられる底部とは反対側から組み込む組み込み工程と、を有し、前記組み込み工程では、前記はみだし部が、前記欠損部に収納されるように組み込む。
【図面の簡単な説明】
【０００７】

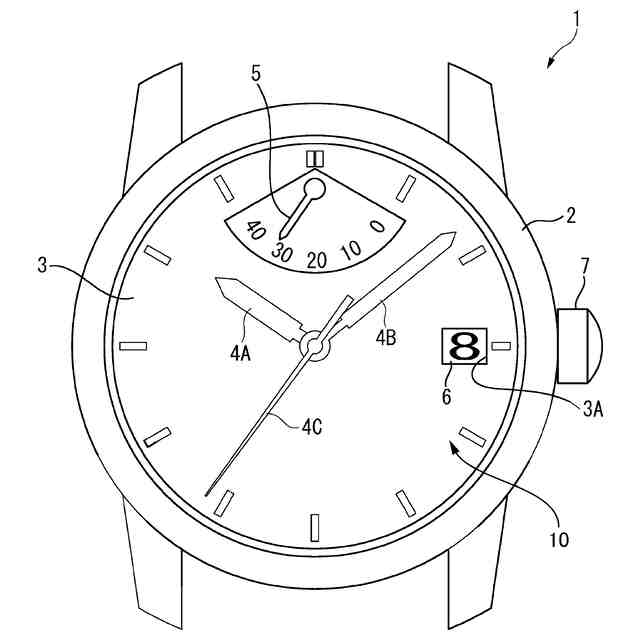

本実施形態に係る機械式時計の概略構造を示す正面図。

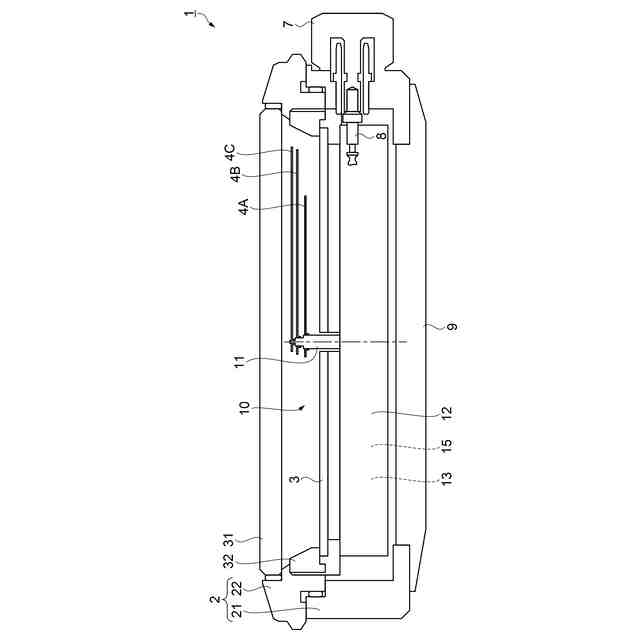

本実施形態に係る機械式時計の概略構造を示す断面図。

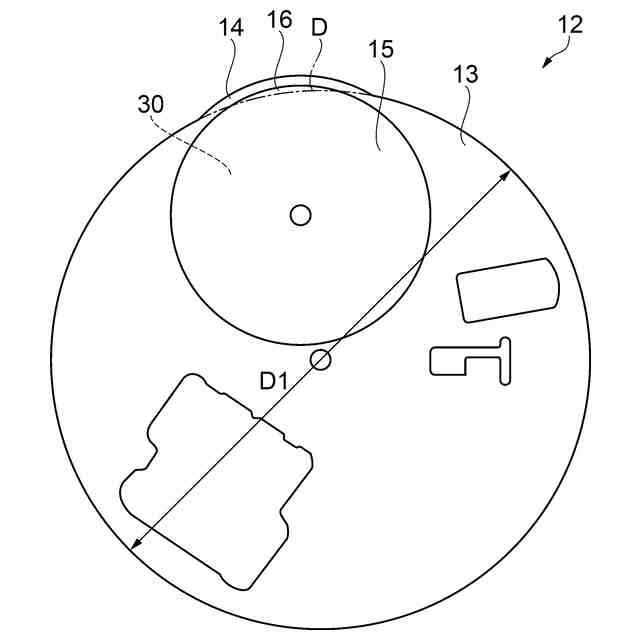

裏蓋側から見た、地板と香箱との構造を示す平面図。

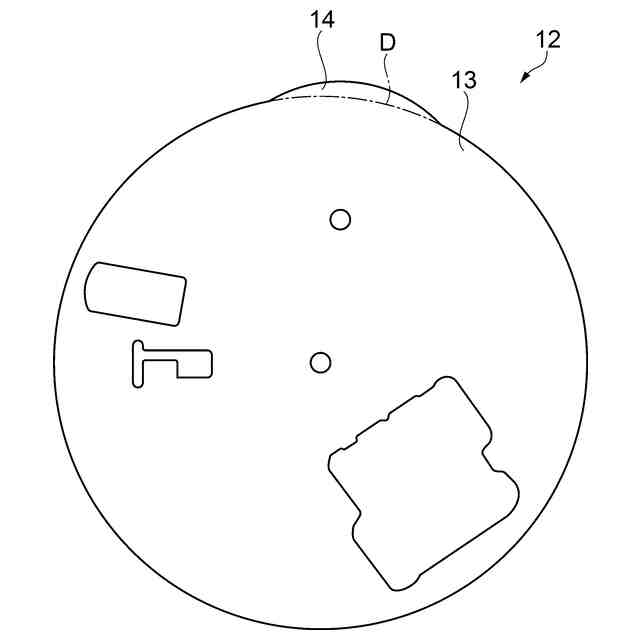

地板の構造を示す平面図。

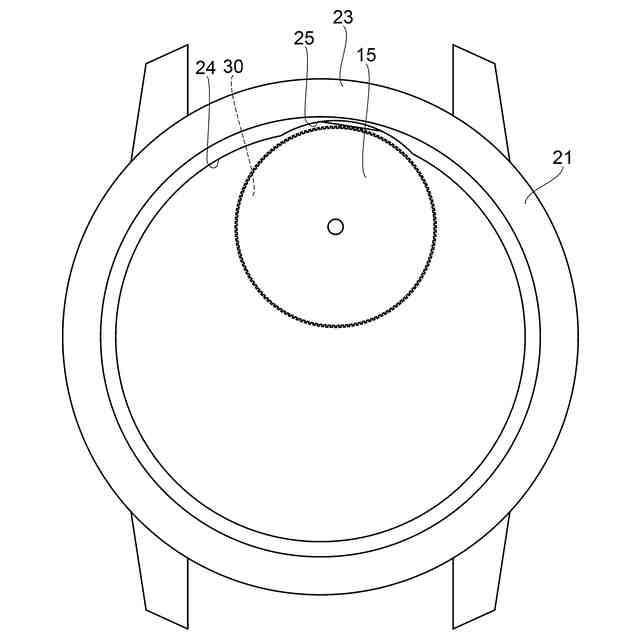

ケースと香箱との構造を示す平面図。

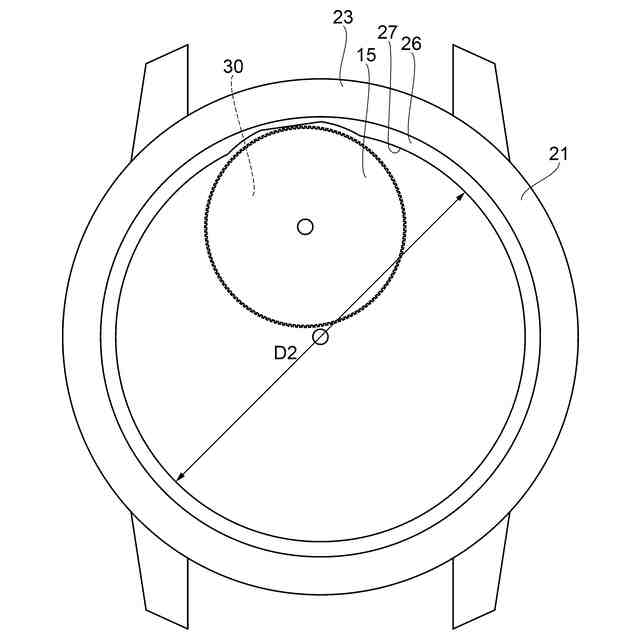

ケースと香箱との構造を示す平面図。

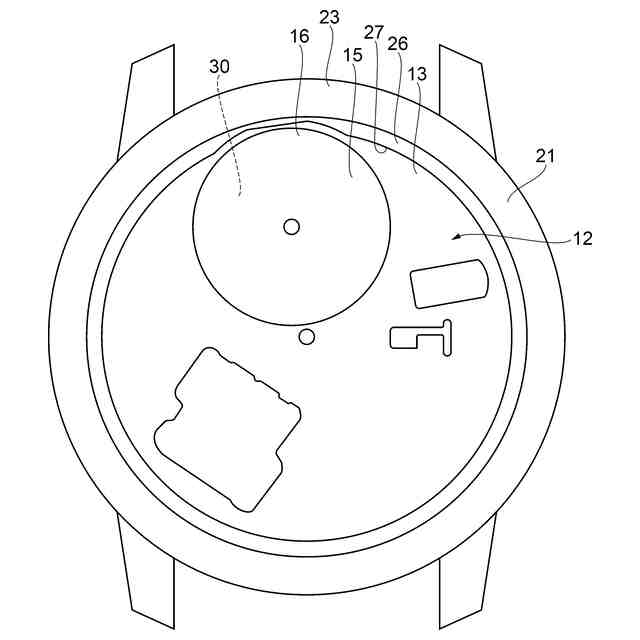

ケースと地板と香箱との構造を示す平面図。

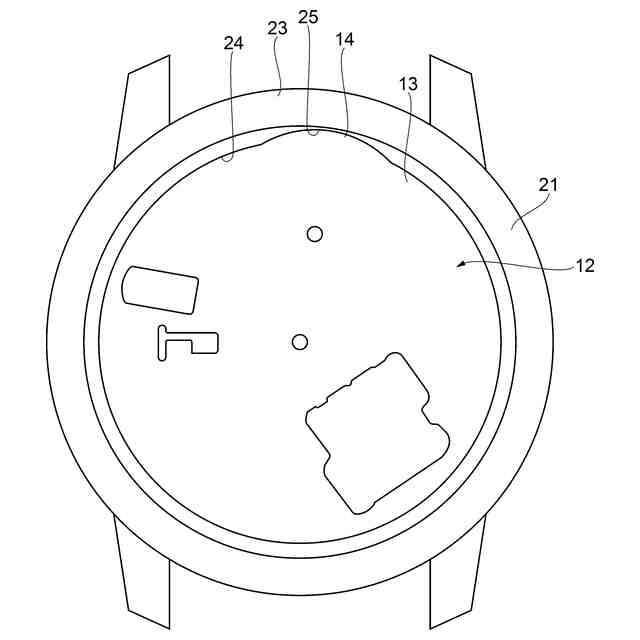

ケースと地板の構造を示す平面図。
【発明を実施するための形態】
【０００８】
先ず、本実施形態に係る機械式時計１として腕時計を一例として挙げ、図１及び図２を参照して説明する。
本実施形態の機械式時計１は、図3に示す香箱１５に格納されたぜんまい３０を動力源とする時計であり、図１及び図２に示すように、円筒状の外装ケース２と、カバーガラス３１と、蓋部としての裏蓋９と、を備え、外装ケース２の内周側に、円盤状の文字板３と略円形状のムーブメント１２とが配置されている。外装ケース２の二つの開口のうち、表面側の開口は、カバーガラス３１で塞がれており、裏面側の開口は、裏蓋９で塞がれている。
【０００９】
外装ケース２は、金属で形成された円筒状のケース２１に、セラミック又は金属で形成されたベゼル２２が嵌合されて構成されている。このベゼル２２の内周側に、金属で形成された円環状のダイヤルリング３２を介して、円盤状の文字板３が配置されている。外装ケース２の側面には、時計表示で３時の位置にリューズ７が設けられている。
【００１０】
リューズ７は、機械式時計１の中心に向かって押し込まれた通常の位置である０段位置から２段引くことができる。
リューズ７を０段位置で回転すると、香箱１５に格納されたぜんまい３０を巻き上げることができる。ぜんまい３０の巻上げに連動して、文字板３に設けられたパワーリザーブ針５が移動する。
リューズ７を１段位置に引いて回転すると、日車６を移動して日付を合わせることができる。リューズ７を２段位置に引くと秒針４Ｃが停止し、２段位置でリューズ７を回転すると、時針４Ａ、分針４Ｂが移動して時刻を合わせることができる。
（【００１１】以降は省略されています）
