公開番号2025143844
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043303
出願日2024-03-19
発明の名称装飾板及び時計
出願人カシオ計算機株式会社
代理人弁理士法人光陽国際特許事務所
主分類G04B 19/06 20060101AFI20250925BHJP(時計)
要約【課題】意匠性の高い構成でソーラーセルへの光の入射効率の向上を図る。
【解決手段】装飾板である文字板10が、ソーラーセル70の一方の面側に配置された装飾板であって、一側である6時側(時計装着時の親指側)から他側である12時側(時計装着時の小指側)に向ってソーラーセル側から上っていく第1の傾斜面11が、一側から他側に掛けて複数形成され、隣り合う第1の傾斜面11間の少なくとも一部には、貫通孔である透光部13が形成され、透光部13の一側に位置する文字板10(装飾板)の領域と、透光部13の他側に位置する文字板10(装飾板)の領域と、は平面視で重ならない位置に設けられている。
【選択図】図4
特許請求の範囲【請求項１】
ソーラーセルの一方の面側に配置された装飾板であって、
一側から他側に向って前記ソーラーセル側から上っていく第１の傾斜面が、前記一側から前記他側に掛けて複数形成され、
隣り合う前記第１の傾斜面間の少なくとも一部には、貫通孔が形成され、
前記貫通孔の前記一側に位置する前記装飾板の領域と、前記貫通孔の前記他側に位置する前記装飾板の領域と、は平面視で重ならない位置に設けられている、
ことを特徴とする装飾板。
続きを表示（約 750 文字）【請求項２】
前記貫通孔の前記一側に位置する前記装飾板の前記貫通孔の開口面は、前記ソーラーセルの受光面と略直交する方向、または前記ソーラーセルの受光面に対して鋭角に形成されている、
ことを特徴とする請求項１に記載の装飾板。
【請求項３】
前記一側から前記他側に向って前記ソーラーセル側に下っていく第２の傾斜面が形成され、
前記第１の傾斜面と前記第２の傾斜面とにより断面視谷形状になっている、
ことを特徴とする請求項１に記載の装飾板。
【請求項４】
前記一側は、時計の腕への装着時における親指側であり、前記他側は、時計の腕への装着時における小指側である、
ことを特徴とする請求項１に記載の装飾板。
【請求項５】
前記貫通孔の開口面は、前記第２の傾斜面の頂点よりも低い位置に形成されている、
ことを特徴とする請求項３に記載の装飾板。
【請求項６】
前記断面視谷形状は、断面視略Ｖ字状である、
ことを特徴とする請求項３に記載の装飾板。
【請求項７】
前記装飾板に形成された前記貫通孔は、時計の腕への装着時における腕の長手方向に長いスリット状であり、各前記断面視谷形状に複数並んで配置され、
前記貫通孔は、千鳥状に配置されている、
ことを特徴とする請求項３に記載の装飾板。
【請求項８】
表面に金属蒸着膜が形成されている、
ことを特徴とする請求項１に記載の装飾板。
【請求項９】
請求項１から請求項８のいずれか一項に記載の装飾板と、
前記ソーラーセルと、
を含む、
ことを特徴とする時計。

発明の詳細な説明【技術分野】
【０００１】
本発明は、装飾板及び時計に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、基板と、基板上に配置され、基板面に対して所定の角度傾斜した複数の装飾体と、を備え、基板面に対して所定の角度傾斜した装飾体の面で反射した光を、ソーラーセルの受光面に入射させる時計用表示板が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１８４２５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の構成では、基板面に対して所定の角度傾斜した装飾体の面で反射した光しか、ソーラーセルの受光面に取り込むことができず、ソーラーセルによって十分な電力を得ることが難しい、という課題がある。
【０００５】
本発明はこのような状況の課題を改善し解決するためのものであり、意匠性の高い構成でソーラーセルへの光の入射効率の向上を図ることのできる装飾板及び時計を提供する。
【課題を解決するための手段】
【０００６】
前記課題を解決するために、本発明に係る装飾板は、
ソーラーセルの一方の面側に配置された装飾板であって、
一側から他側に向って前記ソーラーセル側から上っていく第１の傾斜面が、前記一側から前記他側に掛けて複数形成され、
隣り合う前記第１の傾斜面間の少なくとも一部には、貫通孔が形成され、
前記貫通孔の前記一側に位置する前記装飾板の領域と、前記貫通孔の前記他側に位置する前記装飾板の領域と、は平面視で重ならない位置に設けられていることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、意匠性の高い構成でソーラーセルへの光の入射効率の向上を図ることができる。
【図面の簡単な説明】
【０００８】

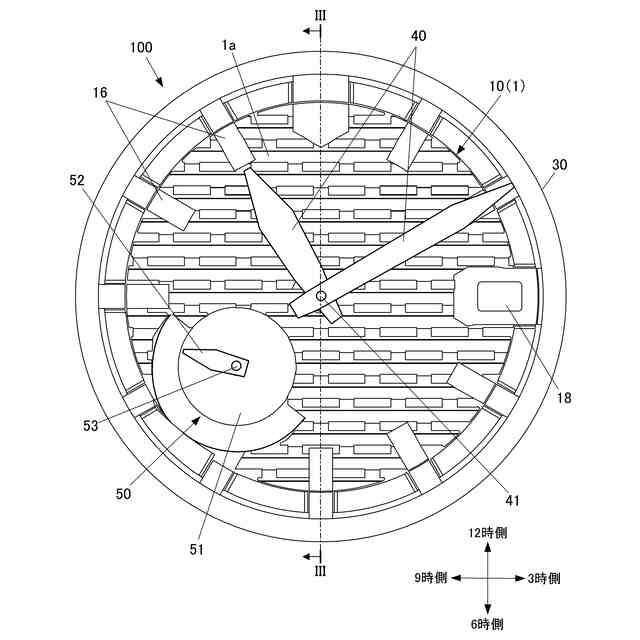

実施形態に係る時計の正面図である。

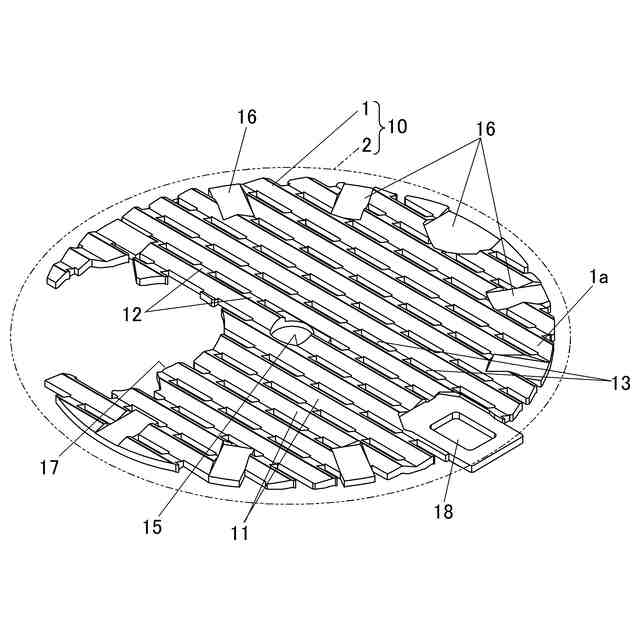

図１に示す時計に設けられる文字板の斜視図である。

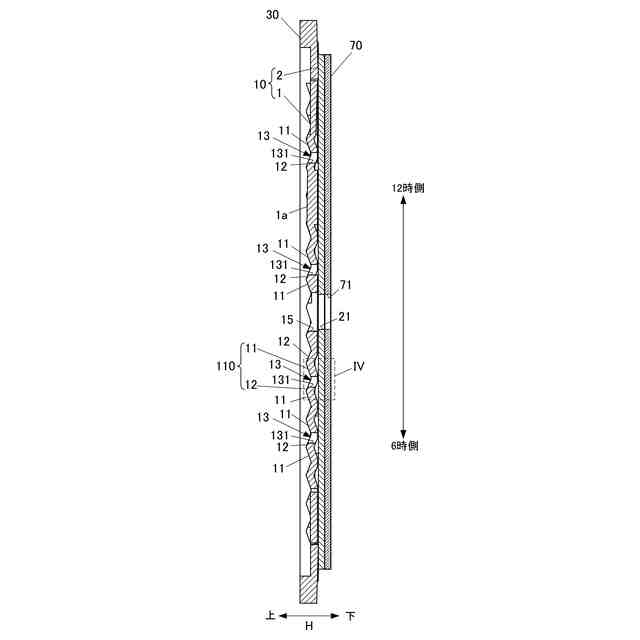

図１におけるIII-III線に沿う断面図である。

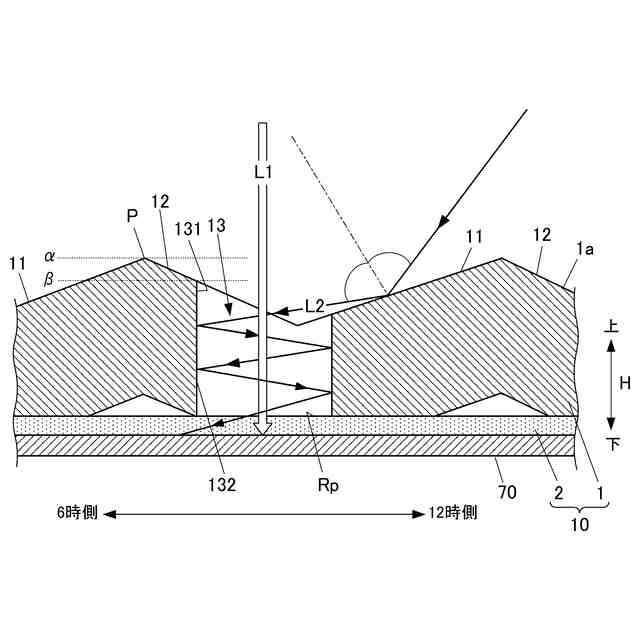

図３において破線で囲ったIV部分の拡大断面図である。
【発明を実施するための形態】
【０００９】
図面を参照しつつ、本発明に係る装飾板及び時計の一実施形態について説明する。本実施形態では、装飾板が時計の文字板である場合を例示している。また、本実施形態では、時計が腕に装着して用いられる腕時計である場合を想定している。なお、図１等では、時計を腕に装着するためのバンドや時計内部の構成等の図示を省略している。また、実施形態では、時計１００が平面視においてほぼ円形状である場合を例示するが（図１等参照）、時計１００の形状はこれに限定されず、例えば平面視矩形状や楕円形状等であってもよい。なお、以下に述べる実施形態には、本発明を実施するために技術的に好ましい種々の限定が付されているが、本発明の範囲を以下の実施形態及び図示例に限定するものではない。
【００１０】
実施形態に係る時計１００は、少なくとも文字板１０（装飾板）と、ソーラーセル７０と、を備えている。図１に示すように、時計１００を表面側（視認側）から見た場合、図示しないケースの表面側の開口部分には、外周縁に沿って環状の見切り部材３０が設けられている。見切り部材３０の内側には、文字板１０が配置されている。実施形態に係る時計１００は、文字板１０のほぼ中央に設けられた指針軸４１に取り付けられた複数の指針４０を備え、アナログ方式で時刻表示を行う。すなわち、文字板１０には、外周に沿って時字１６が設けられており、指針４０が時字１６を指し示すことで適宜時刻を表示する。図１では、時計１００が２つの指針４０（例えば、時針と分針）を備える場合を例示している。なお、指針４０の数や形状等は図示例に限定されない。
（【００１１】以降は省略されています）
