公開番号2025156593
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2025134263,2023120673
出願日2025-08-12,2023-07-25
発明の名称スイッチ装置および時計
出願人カシオ計算機株式会社
代理人個人,個人
主分類G04B 43/00 20060101AFI20251002BHJP(時計)
要約【課題】衝撃によるロック機構の破損を防ぐことができるスイッチ装置、およびそれを備えた時計を提供する。

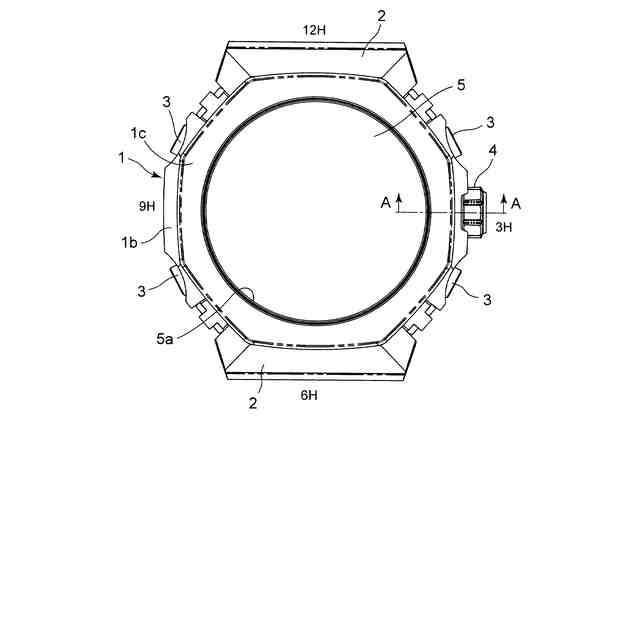

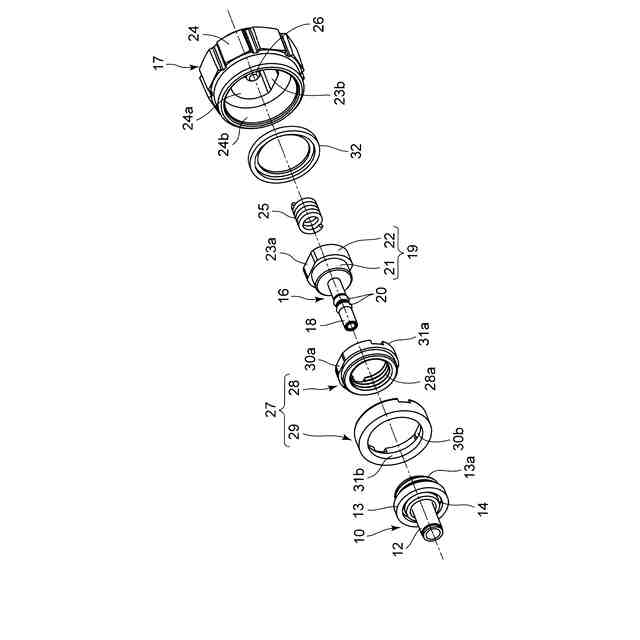

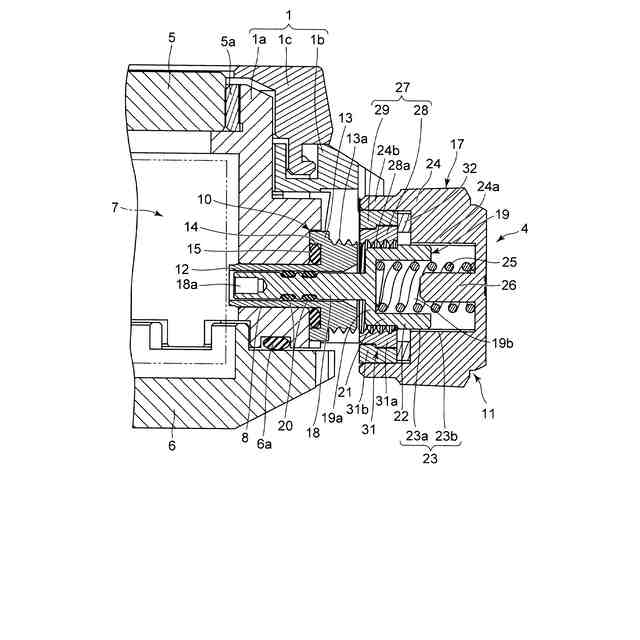

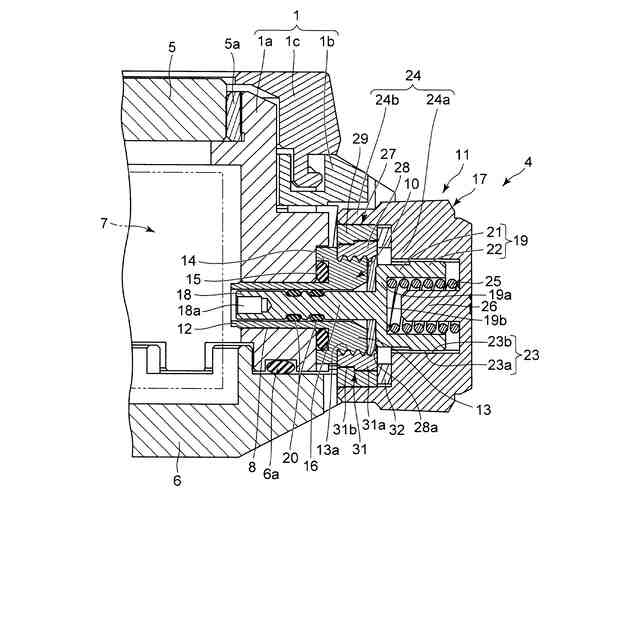

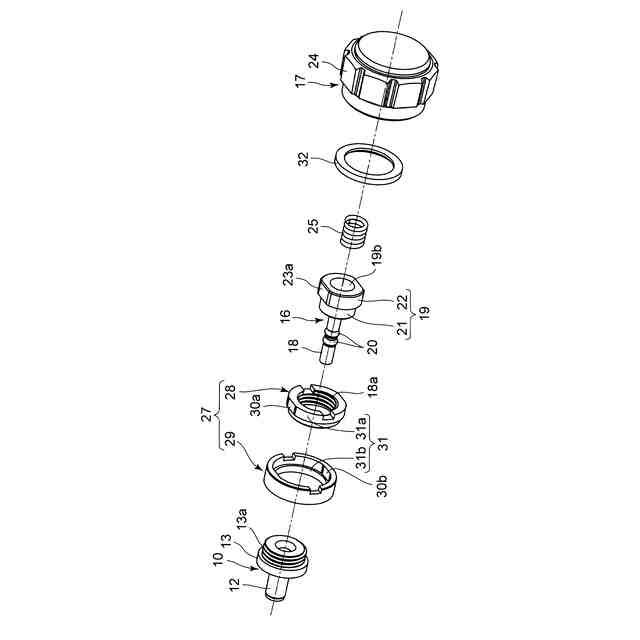

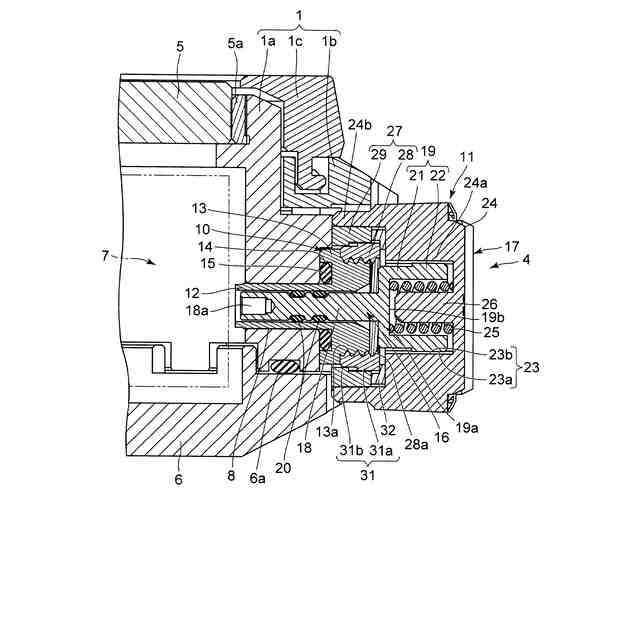

【解決手段】少なくとも一部が腕時計ケース1の貫通孔8に挿入される筒状部材10と、この筒状部材10の内部から筒状部材10の外部に亘って配置される操作部材11と、この操作部材11を筒状部材10にロックするロック機構27と、を備え、ロック機構27は、操作部材11の回転操作によって筒状部材10にロックされるロック部材28と、このロック部材28とは別部材であって操作部材11の回転操作に応じてロック部材28を回転させる回転伝達部材29と、を備えている。従って、ロック部材28が筒状部材10にロックされた状態で、操作部材11が外部から衝撃を受けた際に、ロック部材28に対して回転伝達部材29を軸方向にスライドさせることができるので、衝撃によるロック機構27の破損を防ぐことができる。
【選択図】図6

特許請求の範囲【請求項１】
貫通孔が設けられたケースと、
少なくとも一部が、前記ケースの前記貫通孔に挿入される筒状部材と、
前記筒状部材の内部から前記筒状部材の外部に亘って配置された操作部材と、
前記操作部材を前記筒状部材にロックするロック機構と、
を備え、
前記ロック機構は、前記操作部材の回転操作によって前記筒状部材にロックされるロック部材と、前記ロック部材とは別部材であって前記操作部材の回転操作に応じて前記ロック部材を回転させる回転伝達部材と、を備えている
ことを特徴とするスイッチ装置。
続きを表示（約 970 文字）【請求項２】
請求項１に記載のスイッチ装置において、
前記筒状部材は、前記ケースの前記貫通孔に挿入される小径筒部と、前記ケースの外部に突出する大径筒部と、を含み、
前記ロック部材は、前記回転伝達部材の内周面側に配置され、前記筒状部材の前記大径筒部にロックされる
ことを特徴とするスイッチ装置。
【請求項３】
請求項２に記載のスイッチ装置において、
前記操作部材は、前記筒状部材内に配置される操作軸部と、前記操作軸部の外部に軸方向にスライド可能に取り付けられて前記筒状部材の前記大径筒部を覆う操作頭部と、を備えている
ことを特徴とするスイッチ装置。
【請求項４】
請求項３に記載のスイッチ装置において、
前記操作部材の前記操作頭部内には、前記回転伝達部材が圧入によって固定されている
ことを特徴とするスイッチ装置。
【請求項５】
請求項１に記載のスイッチ装置において、
前記ロック機構は、前記ロック部材を前記回転伝達部材に対してスライド可能な状態で、前記ロック部材と前記回転伝達部材とを一体的に回転させる空転止め部を備えている
ことを特徴とするスイッチ装置。
【請求項６】
請求項１に記載のスイッチ装置において、
前記ロック機構は、前記ロック部材が前記回転伝達部材から前記ケース側に向けて抜け出すのを防ぐ抜止め部を備えている
ことを特徴とするスイッチ装置。
【請求項７】
請求項３に記載のスイッチ装置において、
前記ロック機構の前記回転伝達部材および前記ロック部材とこれらが軸方向に対向する前記操作部材の前記操作頭部との間には、緩衝部材が設けられている
ことを特徴とするスイッチ装置。
【請求項８】
請求項２に記載のスイッチ装置において、
前記筒状部材の前記大径筒部の外周には、雄ねじが形成され、
前記ロック部材には、前記筒状部材の前記雄ねじ部に螺合する雌ねじ部が形成されている
ことを特徴とするスイッチ装置。
【請求項９】
請求項１に記載されたスイッチ装置を備えていることを特徴とする時計。

発明の詳細な説明【技術分野】
【０００１】
この発明は、腕時計などの電子機器に用いられるスイッチ装置、およびそれを備えた時計に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
例えば、腕時計のスイッチ装置においては、特許文献１に記載されているように、時計ケースの貫通孔に固定パイプを取り付け、この固定パイプに操作部材を回転可能で且つ軸方向にスライド可能に取り付けた構造のものが知られている。
【先行技術文献】
【特許文献】
【０００３】
実開昭５２－５２９７９号公報
【０００４】
この種の腕時計のスイッチ装置は、操作部材が外部から衝撃を受けた際に、操作部材が腕時計ケース内に押し込まれて、腕時計ケース内の時計モジュールを破損するのを防ぐために、操作部材を固定パイプにロックするロック機構を備えている。
【０００５】
このようなスイッチ装置のロック機構は、腕時計ケースの外部に突出した固定パイプの外周に設けられた雄ねじ部と、操作部材の外端部に設けられた操作頭部の内面に設けられて固定パイプの雄ねじ部に螺合する雌ねじ部と、を備えている。
【０００６】
これにより、ロック機構は、操作部材が腕時計ケースの内部に向けて押し込まれて、操作頭部が固定パイプに押し当てられた状態で、操作頭部を回転させて、操作頭部の雌ねじ部を固定パイプの雄ねじ部に螺合させることにより、操作部材を固定パイプにロックするように構成されている。
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、このような腕時計のスイッチ装置では、ロック機構によって操作部材が固定パイプにロックされた状態で、操作頭部が外部から衝撃を受けた際に、互いに螺合した状態の固定パイプの雄ねじ部と操作頭部の雌ねじ部とが衝撃によって破損するという問題がある。
【０００８】
この発明が解決しようとする課題は、衝撃によるロック機構の破損を防ぐことができるスイッチ装置、およびそれを備えた時計を提供することである。
【課題を解決するための手段】
【０００９】
この発明は、貫通孔が設けられたケースと、少なくとも一部が、前記ケースの前記貫通孔に挿入される筒状部材と、前記筒状部材の内部から前記筒状部材の外部に亘って配置された操作部材と、前記操作部材を前記筒状部材にロックするロック機構と、を備え、前記ロック機構は、前記操作部材の回転操作によって前記筒状部材にロックされるロック部材と、前記ロック部材とは別部材であって前記操作部材の回転操作に応じて前記ロック部材を回転させる回転伝達部材と、を備えていることを特徴とするスイッチ装置である。
【発明の効果】
【００１０】
この発明によれば、外部からの衝撃によるロック機構の破損を防ぐことができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
