公開番号2025130933
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024028333
出願日2024-02-28
発明の名称機器ケース及び時計
出願人カシオ計算機株式会社
代理人弁理士法人光陽国際特許事務所
主分類G04B 37/18 20060101AFI20250902BHJP(時計)
要約【課題】外部からの衝撃を緩和する。
【解決手段】機器ケース100が、ケース本体1と、ケース本体1の上側の外周全周を取り囲むように取り付けられる第2の外装部材3と、ケース本体及び第2の外装部材3の少なくとも上側の外周を取り囲むように取り付けられる第1の外装部材2と、を備え、第2の外装部材3は、第1の外装部材2よりも軟性の材料で形成され、ケース本体1の上側の外周に沿ってケース本体1と第1の外装部材2との間に介在し、外周側面の少なくとも一部が第1の外装部材2によって覆われている。
【選択図】図5
特許請求の範囲【請求項１】
ケース本体と、
前記ケース本体の上側の外周全周を取り囲むように取り付けられる第２の外装部材と、
前記ケース本体及び前記第２の外装部材の少なくとも上側の外周を取り囲むように取り付けられる第１の外装部材と、
を備え、
前記第２の外装部材は、前記第１の外装部材よりも軟性の材料で形成され、前記ケース本体の上側の外周に沿って前記ケース本体と前記第１の外装部材との間に介在し、外周側面の少なくとも一部が前記第１の外装部材によって覆われている、
機器ケース。
続きを表示（約 850 文字）【請求項２】
前記第１の外装部材と前記ケース本体とは、前記ケース本体の外周側面において前記第２の外装部材よりも下側の位置で締結部材によって締結されている、
請求項１に記載の機器ケース。
【請求項３】
前記ケース本体は、少なくとも上部が筒状部となっており、
前記筒状部の外周側面には、少なくとも周方向に離間した２箇所にケース側係止部が形成され、
前記第２の外装部材の内周側面には、前記ケース側係止部に対応する位置に、前記ケース側係止部に係止される外装側係止部が設けられている、
請求項１に記載の機器ケース。
【請求項４】
前記ケース側係止部は、前記筒状部の外周側面であって前記ケース本体の中心に対して周方向における非対称の位置に配置される、
請求項３に記載の機器ケース。
【請求項５】
前記第１の外装部材は、硬度の高い樹脂材料で形成され、前記第２の外装部材は、前記第１の外装部材よりも硬度の低い樹脂材料で形成されている、
請求項１に記載の機器ケース。
【請求項６】
少なくとも一部が前記第１の外装部材と前記第２の外装部材との間に配置され、金属材料で形成された第３の外装部材を備えている、
請求項１に記載の機器ケース。
【請求項７】
前記第１の外装部材は、少なくとも前記第２の外装部材の一部及び前記第３の外装部材の一部を覆い、前記第１の外装部材の外周側面において、前記第２の外装部材及び前記第３の外装部材よりも下側の位置で前記ケース本体に締結部材で締結されている、
請求項６に記載の機器ケース。
【請求項８】
前記ケース本体は、内部にモジュールが収容される収容空間を備えている、
請求項１に記載の機器ケース。
【請求項９】
請求項１から請求項８のいずれか一項に記載の機器ケース、
を備えることを特徴とする時計。

発明の詳細な説明【技術分野】
【０００１】
本発明は、機器ケース及び時計に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
例えば特許文献１には、本体ケースと、本体ケースの外周側面を取り囲むように配置されるベース部材と、本体ケース及びベース部材の少なくとも上側の外周の一部を取り囲むように取り付けられる装飾部材と、を備え、ベース部材は、装飾部材よりも軟質の材料で形成され、一部が本体ケースの上部外周に沿って本体ケースと装飾部材との間に介在し、外周側面の少なくとも一部が装飾部材によって覆われた構成が記載されている。また、本体ケースの上側の外周の３時側及び９時側には、内側から、結合部材、装飾部材、カバー部材の順に配置された時計ケースが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－２３０１６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、時計ケースの上側の外周には剛性の高い樹脂で形成された硬い結合部材が配置されているため、時計ケースが上側の外周から衝撃を受けると、カバー部材、装飾部材、硬い結合部材を介して本体ケース及び本体ケース内のモジュールに衝撃が伝わってしまう。
【０００５】
本発明はこうした課題を解決するためのものであり、外部からの衝撃を緩和することのできる機器ケース及び時計を提供する。
【課題を解決するための手段】
【０００６】
前記課題を解決するために、本発明に係る機器ケースは、
ケース本体と、
前記ケース本体の上側の外周全周を取り囲むように取り付けられる第２の外装部材と、
前記ケース本体及び前記第２の外装部材の少なくとも上側の外周を取り囲むように取り付けられる第１の外装部材と、
を備え、
前記第２の外装部材は、前記第１の外装部材よりも軟性の材料で形成され、前記ケース本体の上側の外周に沿って前記ケース本体と前記第１の外装部材との間に介在し、外周側面の少なくとも一部が前記第１の外装部材によって覆われていることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、外部からの衝撃を緩和することができる。
【図面の簡単な説明】
【０００８】

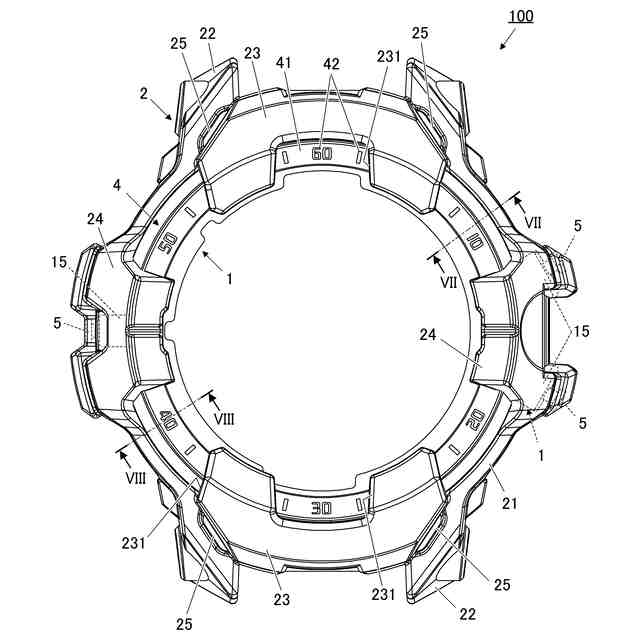

実施形態に係る機器ケースの正面図である。

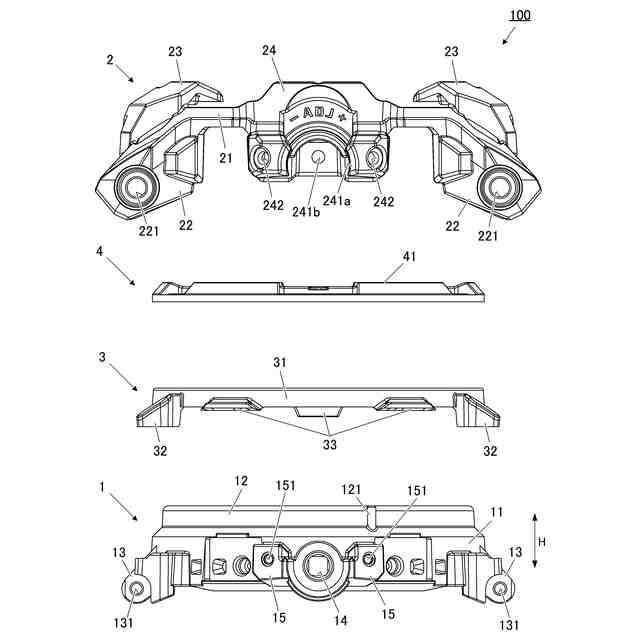

図１に示す機器ケースを時計における３時側から見た分解側面図である。

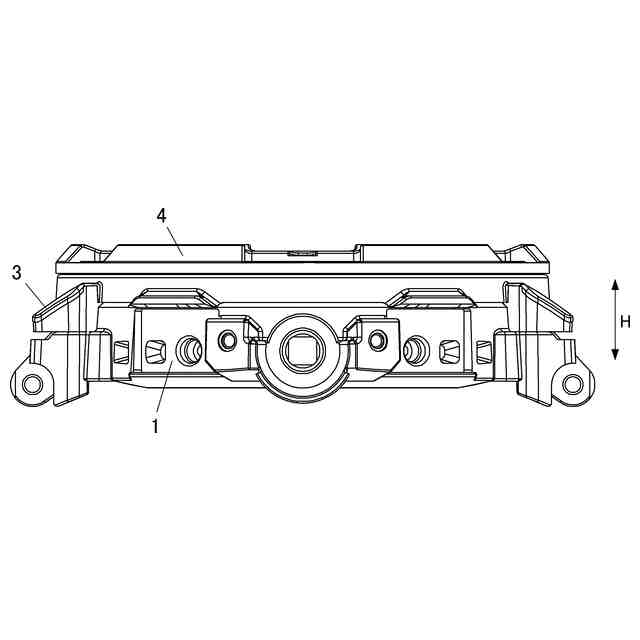

図１に示す機器ケースから第１の外装部材を取り除いた状態を時計における３時側から見た側面図である。

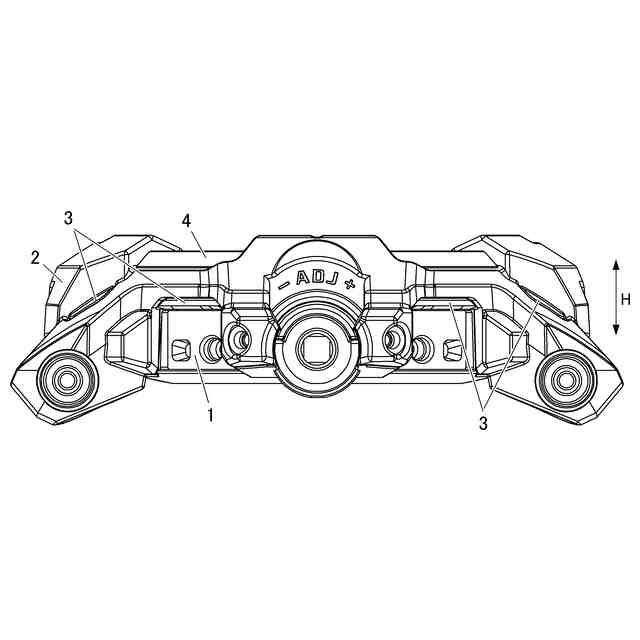

図１に示す機器ケースを時計における３時側から見た側面図である。

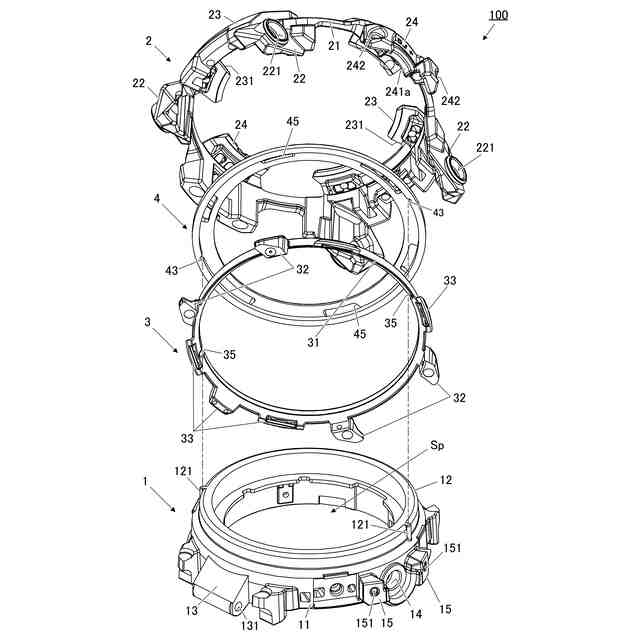

図１に示す機器ケースの分解斜視図である。

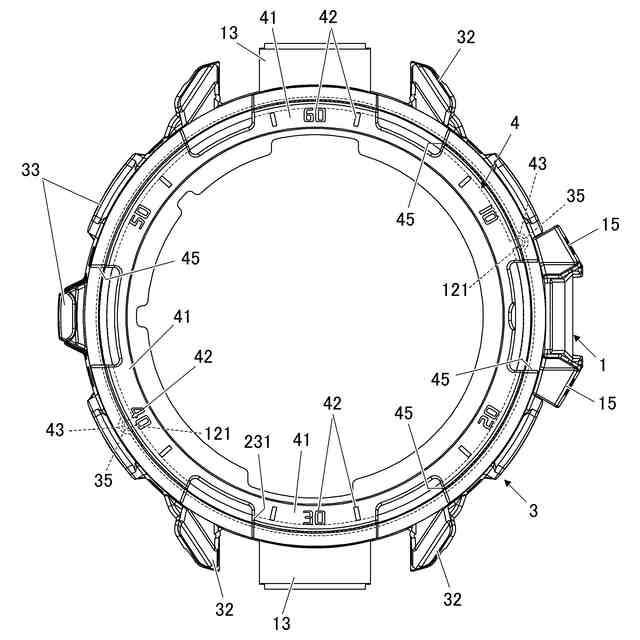

図１に示す機器ケースから第１の外装部材を取り除いた状態を示す平面図である。

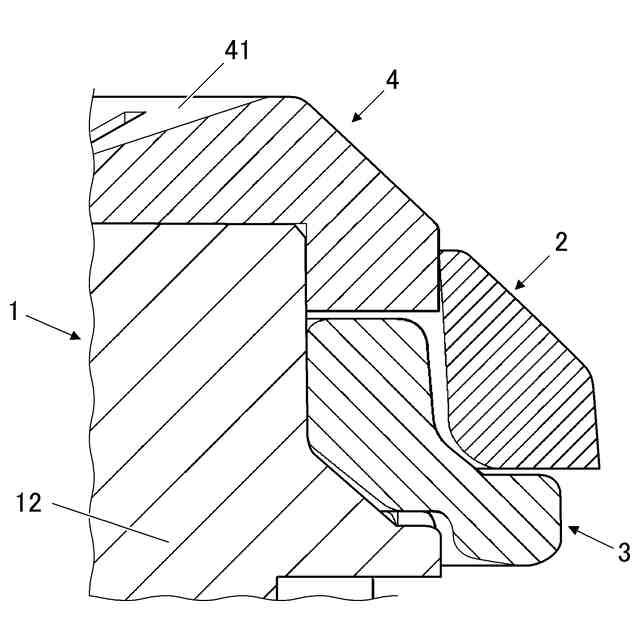

図１におけるVII-VII線に沿う断面図である。

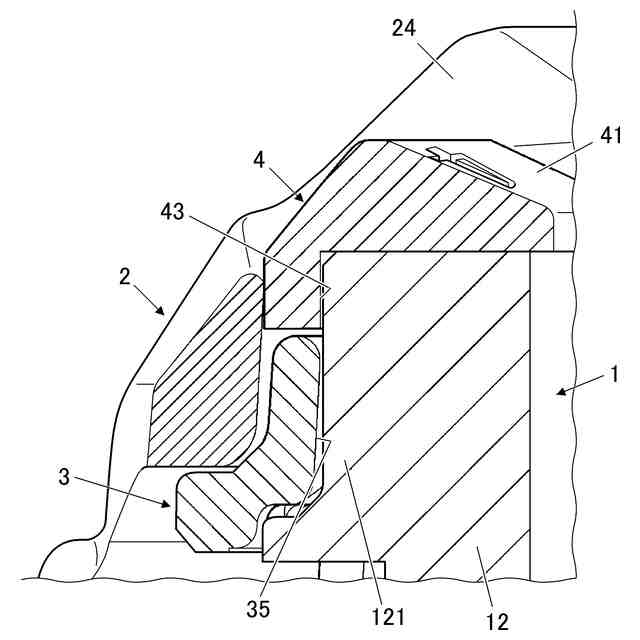

図１におけるVIII-VIII線に沿う断面図である。
【発明を実施するための形態】
【０００９】
図１から図８を参照しつつ、本発明に係る機器ケース１００の一実施形態について説明する。本実施形態では機器ケース１００が時計（腕時計）のケースである場合を例示している。図１から図８では、時計を腕に装着するためのバンドや時計内部の構成等の図示を省略している。また、実施形態では、機器ケース１００が平面視においてほぼ円形状である場合を例示するが（図１等参照）、機器ケース１００の形状はこれに限定されず、例えば平面視矩形状や楕円形状等であってもよい。なお、以下に述べる実施形態には、本発明を実施するために技術的に好ましい種々の限定が付されているが、本発明の範囲を以下の実施形態及び図示例に限定するものではない。
【００１０】
図１から図５に示すように、実施形態に係る機器ケース１００は、ケース本体１と、外装部材とを備えている。外装部材は、少なくとも第１の外装部材２と第２の外装部材３とを含んでおり、本実施形態ではさらに、第３の外装部材４を含んでいる。少なくとも第１の外装部材２及び第２の外装部材３は、ケース本体１の少なくとも上側の外周を取り囲むように取り付けられる。本実施形態に示す例では、ケース本体１に第１の外装部材２、第２の外装部材３、第３の外装部材４を取り付けた組付け状態において、外装部材は、例えば図２及び図３に示すように、ケース本体１の上面側に、第２の外装部材３、その上に第３の外装部材４、さらにその上に第１の外装部材２の順に積層されて配置され、第１の外装部材２が最外装となる。以下、各部材の構成について説明する。
（【００１１】以降は省略されています）
