特許ウォッチ

公開番号2025120781
公報種別公開特許公報(A)
公開日2025-08-18
出願番号2024015876
出願日2024-02-05
発明の名称ケース機器、時計、及びケース機器の製造方法
出願人カシオ計算機株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類G04B 37/22 20060101AFI20250808BHJP(時計)
要約【課題】外観性を向上できるケース機器、時計、及びケース機器の製造方法を提供する。
【解決手段】本発明の一形態にかかるケース機器は、第1ケース部17と、第2ケース部18と、前記第2ケース部18の表面に形成されるめっき膜19と、他の部材(風防部材40)と、を備え、前記第2ケース部18は、前記めっき膜が形成可能なめっき対象材料である第2の材料で構成され、前記第1ケース部17は、前記第2の材料よりも前記めっき膜が形成されにくいめっき非対象材料である第1の材料で構成され、前記第1ケース部17は、前記第2ケース部18と前記他の部材とによって覆われている。
【選択図】図4

特許請求の範囲【請求項１】
第１ケース部と、
第２ケース部と、
前記第２ケース部の表面に形成されるめっき膜と、
他の部材と、
を備え、
前記第２ケース部は、前記めっき膜が形成可能なめっき対象材料である第２の材料で構成され、
前記第１ケース部は、前記第２の材料よりも前記めっき膜が形成されにくいめっき非対象材料である第１の材料で構成され、
前記第１ケース部は、前記第２ケース部と前記他の部材とによって覆われている、ケース機器。
続きを表示（約 980 文字）【請求項２】
前記第２の材料はＡＢＳ樹脂を含む材料である、請求項１に記載のケース機器。
【請求項３】
前記第１の材料はポリカーボネートである、請求項１に記載のケース機器。
【請求項４】
前記ケース機器は筒状に構成され、
前記第２ケース部は前記第１ケース部の外周側に配置される外壁部と、前記外壁部に接続され内側に延出する延出部と、を有する、請求項１に記載のケース機器。
【請求項５】
前記第１ケース部と前記第２ケース部との境界には、互いに連続して跨って配置される溝が形成され、
前記溝の幅方向の中心は、前記第２ケース部に対応する位置である、請求項１に記載のケース機器。
【請求項６】
前記第２ケース部の一部は、前記他の部材によって覆われている、請求項１に記載のケース機器。
【請求項７】
請求項１乃至６のいずれかに記載のケース機器と、
前記ケース機器の内側に形成される収容部に配置された時計モジュールと、
を備え、
前記他の部材は、前記時計モジュールの一方側を覆い有色領域を有する風防部材、前記時計モジュールの他方側を覆う裏蓋、の少なくともいずれかである、時計。
【請求項８】
第１の材料で表面部が他の部材で覆われる非外観部を構成する第１ケース部を形成する第１成形工程と、
第２の材料で第２ケース部を形成する第２成形工程と、
電気めっき処理により前記第２ケース部の表面部において、外部から視認可能な外観部に、めっき膜を形成する、めっき工程と、
を備え、
前記第２の材料は前記めっき膜が形成可能なめっき対象材料であり、前記第１の材料は前記第２の材料よりも前記めっき膜が形成されにくいめっき非対象材料である、
ケース機器の製造方法。
【請求項９】
前記第１ケース部は前記第２ケース部の内周側に配置される内壁部を備え、
前記第２ケース部は前記第１ケース部の外周側に配置される外壁部と、前記外壁部から前記内周側に延出する延出部と、を有し、
前記延出部の少なくとも一部は、前記電気めっき処理における電気接点を構成する、請求項８に記載のケース機器の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ケース機器、時計、及びケース機器の製造方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、めっき膜が形成されにくいめっき非対象材料で構成される透光性枠体と、めっき膜が形成可能なめっき対象材料で構成される金属調形成部と、金属調形成部における外部から視認可能な外観部に形成されるメッキ層と、を備える装飾リングが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－６４２８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１における透光性枠体は、表面部の一部がメッキ層が形成された金属調形成部で覆われているが、何の部材にも覆われていない領域も有しているため、外観から透光性枠体が視認できてしまう。したがって、外観性が低下するという問題があった。
【０００５】
本発明はこうした課題を解決するためのものであり、外観性を向上できるケース機器、時計、及びケース機器の製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一形態にかかるケース機器は、第１の材料で構成され（表面部が他の部材で覆われる）非外観部を構成する第１ケース部と、第２の材料で構成される第２ケース部と、前記第２ケース部の表面部において、外部から視認可能な外観部に形成されるめっき膜と、を備えるケース体を備え、前記第２の材料は前記めっき膜が形成可能なめっき対象材料であり、前記第１の材料は（前記第２の材料よりも）前記めっき膜が形成されにくいめっき非対象材料である。
【発明の効果】
【０００７】
本発明によれば、外観性を向上できるケース機器、時計、及びケース機器の製造方法を提供することが可能となる。
【図面の簡単な説明】
【０００８】

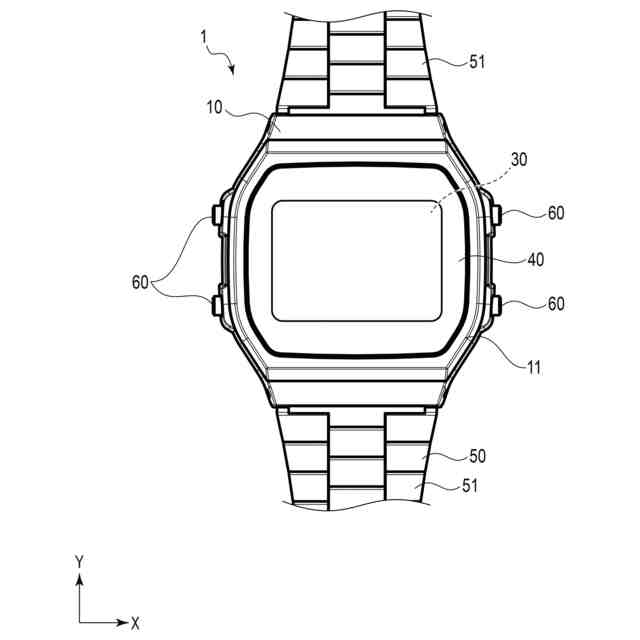

第１実施形態に係る時計の構成を示す平面図である。

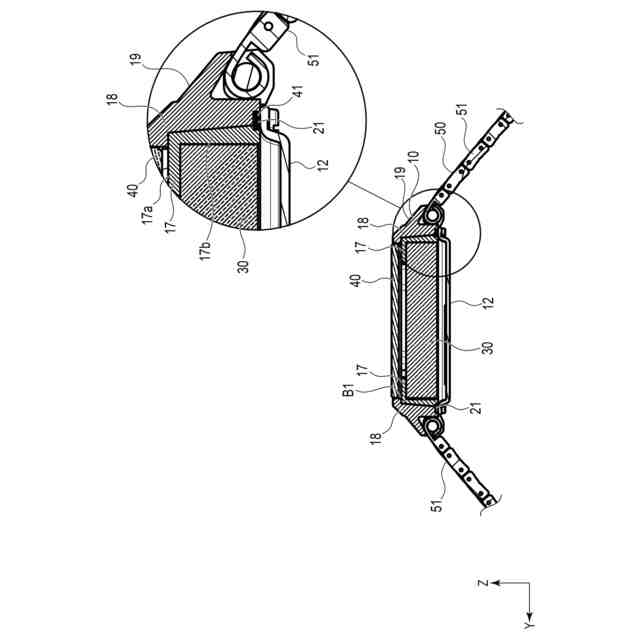

同時計の構成を示す断面図である。

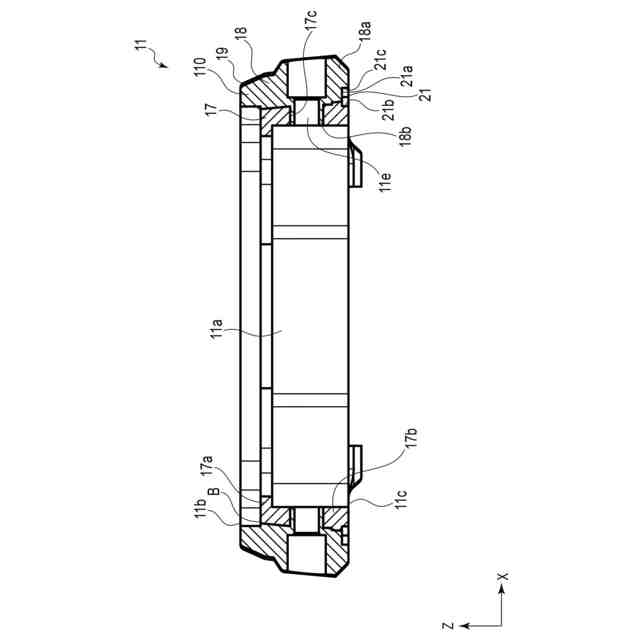

同時計ケースの構成を示す断面図である。

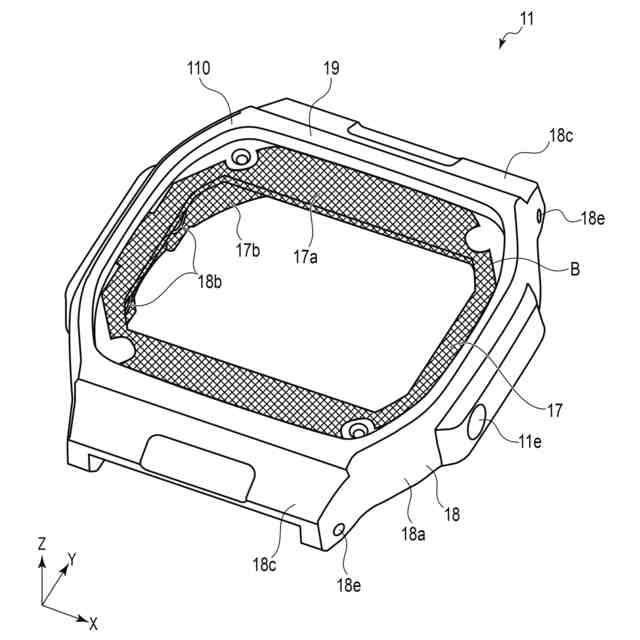

表面側から見た同時計ケースのケース体の構成を示す斜視図である。

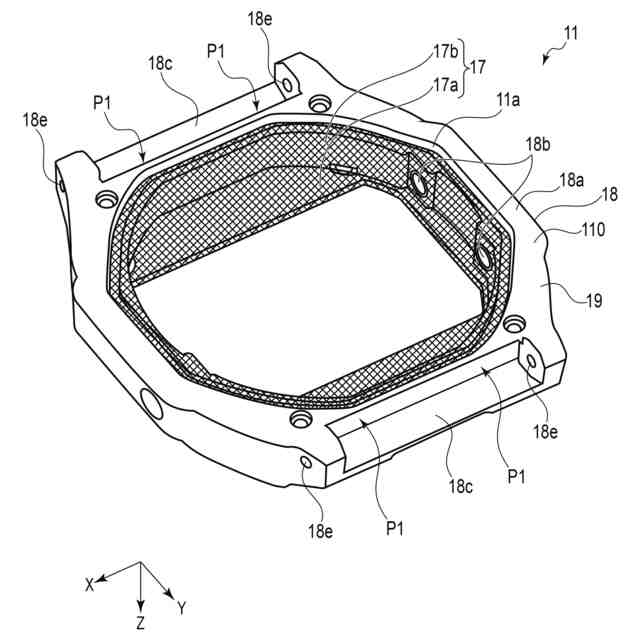

裏面側から見た同時計ケースのケース体の構成を示す斜視図である。
第２実施形態に係る時計の構成を示す断面図である。
同時計ケースのケース体の構成を示す平面図である。

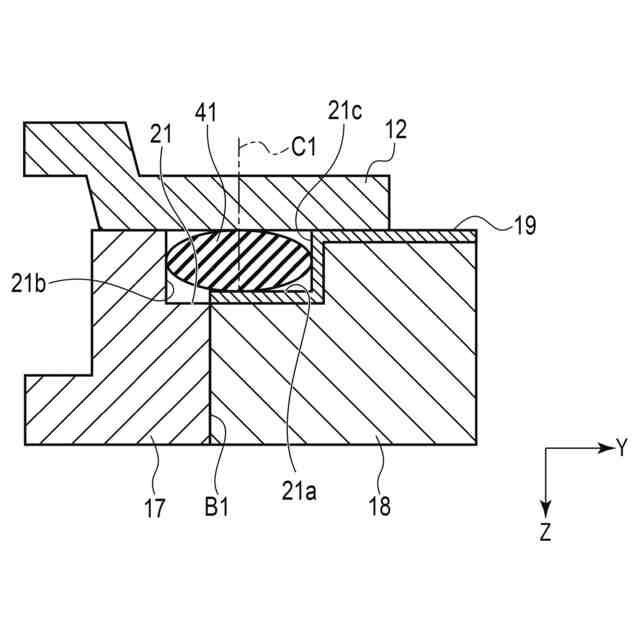

同ケース体の構成を示す断面図である。
【発明を実施するための形態】
【０００９】
［第１実施形態］
以下、本発明の第１実施形態にかかる時計１及びケース機器である時計ケース１０の構成について、図１乃至図５を参照して説明する。例えば時計１は、一方向の一方側であって風防部材４０の外面が向く方を表側とし、一方向の他方側であって裏蓋１２の表面が向く方を裏側として、説明する。例えば時計１は裏側の外面が、装着対象である腕に対向する姿勢となる。図中Ｘ、Ｙ、Ｚは互いに直交する三方向をそれぞれ示す。例えば本実施形態において、時計１は、Ｚ軸に沿う第１方向が時計１の表裏方向に、Ｘ軸が時計１の３時と９時を結ぶ横方向に、Ｙ軸が時計１の６時と１２時を結ぶ縦方向に、それぞれ沿う姿勢を例として説明するが、これに限られるものではない。なお、各図において、適宜構成を拡大、縮小、省略して概略的に示す。
【００１０】
図１乃至図３に示すように、時計１は、例えば腕時計であり、外郭を構成する時計ケース１０（ケース機器）と、時計ケース１０内に設けられる時計モジュール３０と、時計モジュール３０の表側を覆うカバー部材としての風防部材４０（他の部材）と、を備える。また、時計１は、時計ケース１０の外周部の２箇所に接続されるバンド部材５１を有する時計バンド５０や、時計ケース１０の外周に配された複数のプッシュボタン６０を備える。
（【００１１】以降は省略されています）
