公開番号2025150728
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024051774
出願日2024-03-27
発明の名称スイッチ機構、時計用ムーブメントおよび時計
出願人セイコーウオッチ株式会社
代理人個人,個人,個人
主分類G04G 21/00 20100101AFI20251002BHJP(時計)
要約【課題】時計用ムーブメントが厚くなることを抑制しつつ、巻真付近の部品レイアウトの自由度を向上させることができるスイッチ機構を提供する。

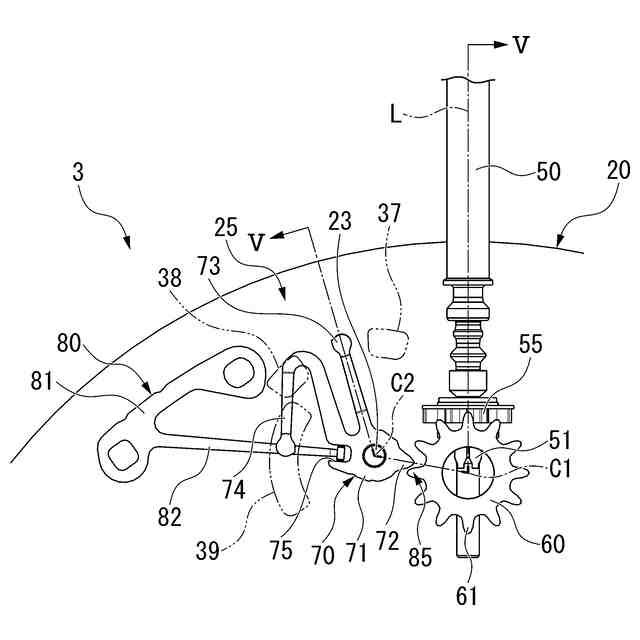

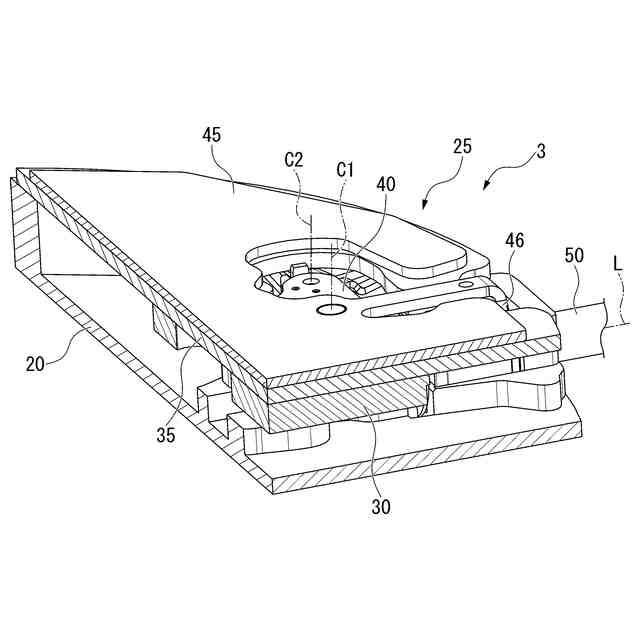

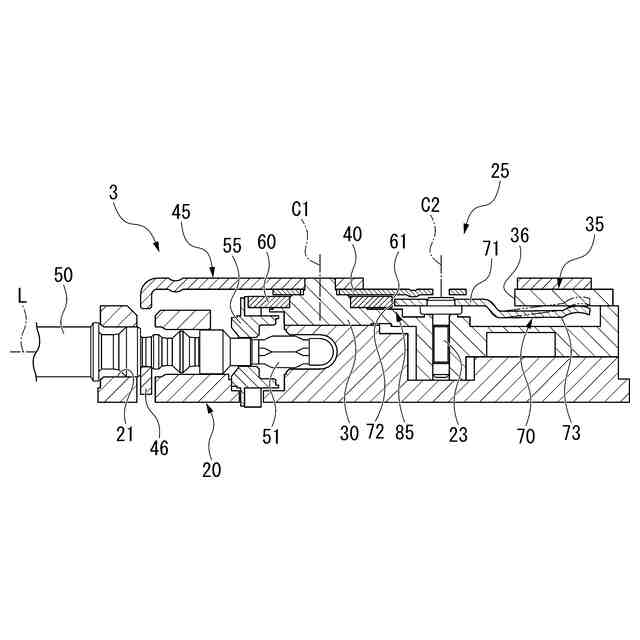

【解決手段】スイッチ機構25は、地板20に支持された巻真50と、地板20に対して回転可能に設けられ、上下方向に延びる第1回転軸線C1を有し、巻真50の回転に連動して回転するレバー側歯車60と、第1接点37および第2接点38を持つ回路ブロックと、レバー側歯車60の歯61に離脱可能に係合してレバー側歯車60の回転に伴って揺動可能に形成され、所定の揺動中心位置から第1側に揺動して第1接点37に接触するとともに、揺動中心位置から第2側に揺動して第2接点38に接触するスイッチレバー70と、スイッチレバー70を揺動中心位置に向けて付勢する戻しバネ80と、を備える。
【選択図】図4
特許請求の範囲【請求項１】
地板に支持された巻真と、
前記地板に対して回転可能に設けられ、時計表裏方向に延びる回転軸線を有し、前記巻真の回転に連動して回転する第１歯車と、
第１接点および第２接点を持つ回路ブロックと、
前記第１歯車の歯に離脱可能に係合して前記第１歯車の回転に伴って揺動可能に形成され、所定の中心位置から第１側に揺動して前記第１接点に接触するとともに、前記中心位置から第２側に揺動して前記第２接点に接触するレバーと、
前記レバーを前記中心位置に向けて付勢する戻しバネと、
を備えるスイッチ機構。
続きを表示（約 630 文字）【請求項２】
前記巻真と同軸に配置され、前記第１歯車と噛み合った状態で前記巻真と一体回転可能に形成された第２歯車をさらに備える請求項１に記載のスイッチ機構。
【請求項３】
前記歯および前記レバーが互いに係合した係合部を備え、
前記レバーは、前記時計表裏方向に延びる揺動軸線を中心に揺動可能に形成され、
前記回転軸線と前記係合部との距離は、前記揺動軸線と前記係合部との距離よりも大きい、
請求項１または請求項２に記載のスイッチ機構。
【請求項４】
前記第１歯車を挟んで前記地板の反対側に配置された車受けをさらに備え、
前記回路ブロックは、前記レバーを挟んで前記地板の反対側で、前記時計表裏方向において前記車受けよりも前記地板の反対側に突出しないように配置されている、
請求項１または請求項２に記載のスイッチ機構。
【請求項５】
前記レバーおよび前記戻しバネは、互いに別体に形成されている、
請求項１または請求項２に記載のスイッチ機構。
【請求項６】
前記レバーおよび前記戻しバネは、互いに一体に形成されている、
請求項１または請求項２に記載のスイッチ機構。
【請求項７】
請求項１または請求項２に記載の前記スイッチ機構を備えた時計用ムーブメント。
【請求項８】
請求項７に記載の時計用ムーブメントを備えた時計。

発明の詳細な説明【技術分野】
【０００１】
本発明は、スイッチ機構、時計用ムーブメントおよび時計に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来の電子時計において、機械式時計と同様にりゅうずを回転させることにより時刻修正等を行うものがある。この種の電子時計は、巻真に設けられたカムによりスイッチレバーを揺動させて回路ブロック上の接点にレバーを接触および離間させることでりゅうずおよび巻真の回転方向や回転速度を判別し、時計針などを駆動させるモータを制御する（例えば、特許文献１および特許文献２参照）。また、巻真の回転に連動して回転する回転体に光センサの光を照射することで巻真の回転を検出する方式も開発されている（例えば、特許文献３参照）。
【先行技術文献】
【特許文献】
【０００３】
実公昭５８－０３８５０４号公報
実公昭６０－０２５５９５号公報
特許第７０９６３８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来のカムによりスイッチレバーを揺動させる機構では、スイッチレバーをカムに係合する位置に配置する必要があり、スイッチレバーの配置に制限がある。このため、巻真付近の部品レイアウトの自由度に向上の余地がある。また、光センサにより巻真の回転を検出する方式では、平面視で回転体に重なる位置に光センサを配置する必要があり、ムーブメントが厚くなりやすい。
【０００５】
そこで本発明は、時計用ムーブメントが厚くなることを抑制しつつ、巻真付近の部品レイアウトの自由度を向上させることができるスイッチ機構、並びにそのスイッチ機構を備えた時計用ムーブメントおよび時計を提供するものである。
【課題を解決するための手段】
【０００６】
本発明の第１の態様に係るスイッチ機構は、地板に支持された巻真と、前記地板に対して回転可能に設けられ、時計表裏方向に延びる回転軸線を有し、前記巻真の回転に連動して回転する第１歯車と、第１接点および第２接点を持つ回路ブロックと、前記第１歯車の歯に離脱可能に係合して前記第１歯車の回転に伴って揺動可能に形成され、所定の中心位置から第１側に揺動して前記第１接点に接触するとともに、前記中心位置から第２側に揺動して前記第２接点に接触するレバーと、前記レバーを前記中心位置に向けて付勢する戻しバネと、を備える。
【０００７】
第１の態様によれば、レバーを第１歯車の回転に伴って揺動させるようにスイッチ機構を形成するにあたりレバーを第１歯車の歯に係合させればよいので、レバーの形状を変えることなく、第１歯車の周囲における回転軸線回りの任意の位置にレバーを配置することが可能となる。よって、巻真付近の部品レイアウトの自由度を向上させることができる。しかも、レバーを第１歯車の歯に離脱可能に係合させるために、レバーが第１歯車に対して時計表裏方向に直交する方向にずれて配置されるので、スイッチ機構を設けることにより時計用ムーブメントの厚さが増すことを抑制できる。以上により、時計用ムーブメントが厚くなることを抑制しつつ、巻真付近の部品レイアウトの自由度を向上させることができるスイッチ機構を提供できる。また、スイッチ機構が巻真付近の複数パターンの部品レイアウトに対応するので、スイッチ機構を多機種の時計用ムーブメントに搭載できる。これにより、複数の機種の時計用ムーブメントでスイッチ機構の部品を共通化して、時計用ムーブメントの製造コストを下げることが可能となる。
【０００８】
本発明の第２の態様に係るスイッチ機構は、上記第１の態様に係るスイッチ機構において、前記巻真と同軸に配置され、前記第１歯車と噛み合った状態で前記巻真と一体回転可能に形成された第２歯車をさらに備えていてもよい。
【０００９】
第２の態様によれば、巻真の回転に連動して第１歯車を回転させることができる。したがって、上記の作用効果を奏するスイッチ機構が得られる。
【００１０】
本発明の第３の態様に係るスイッチ機構は、上記第１の態様または第２の態様に係るスイッチ機構において、前記歯および前記レバーが互いに係合した係合部を備え、前記レバーは、前記時計表裏方向に延びる揺動軸線を中心に揺動可能に形成され、前記回転軸線と前記係合部との距離は、前記揺動軸線と前記係合部との距離よりも大きくてもよい。
（【００１１】以降は省略されています）
